在多层砌体结构房屋中设置钢筋混凝土构造柱或芯柱，是一项重要的抗震构造措施。其中芯柱是指在小砌块墙体上下贯通的孔洞中，插入钢筋并浇灌混凝土而形成的柱子。墙体中设置构造柱或芯柱后，墙体的抗剪强度可以提高10%～30%，最重要的是，墙体的变形能力可以大大提高，而且构造柱与圈梁所形成的约束体系可以有效防止墙体的散落，提高房屋的抗倒塌能力。从汶川地震的震害情况看，按要求设置构造柱和圈梁的结构，震害普遍比不设或设置不合理的结构要轻。

1）多层砖砌体房屋

（1）钢筋混凝土构造柱的设置要求

多层砖砌体房屋的构造柱设置部位，一般情况下应符合表6-10的要求。

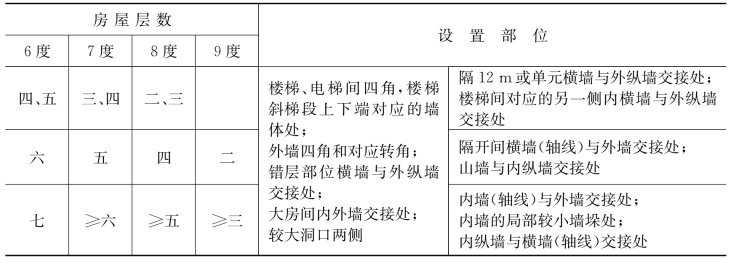

表6-10　多层砖砌体房屋构造柱设置要求

注：较大洞口，内墙指不小于2.1m的洞口；外墙在内外墙交接处已设置构造柱时允许适当放宽，但洞侧墙体应加强。

外廊式和单面走廊式的多层房屋，应根据房屋增加一层的层数，按表6-10的要求设置构造柱，且单面走廊两侧的纵墙均应按外墙处理。

教学楼、医院等横墙较少的房屋，应根据房屋增加一层的层数，按表6-10的要求设置构造柱。当教学楼、医院等横墙较少的房屋为外廊式或单面走廊式时，应按上述外廊式和单面走廊式的多层房屋的要求设置构造柱；但6度不超过四层、7度不超过三层和8度不超过两层时应按增加两层的层数对待。

各层横墙很少的房屋，应按增加两层的层数设置构造柱。

采用蒸压灰砂砖和蒸压粉煤灰砖的砌体房屋，当砌体的抗剪强度仅达到普通黏土砖砌体的70%时，应根据增加一层的层数按上述要求设置构造柱；但6度不超过四层、7度不超过三层和8度不超过两层时，应按增加两层的层数对待。

（2）构造柱的构造要求

多层砖砌体房屋的构造柱应符合下列构造要求：

①构造柱最小截面可采用180mm×240mm（墙厚190mm时为180mm×190mm），纵向钢筋宜采用4φ12，箍筋间距不宜大于250mm，且在柱上下端应适当加密；6、7度时超过六层、8度时超过五层和9度时，构造柱纵向钢筋宜采用4φ14，箍筋间距不应大于200mm；房屋四角的构造柱应适当加大截面及配筋。

②设置钢筋混凝土构造柱时必须先砌墙，后浇构造柱。构造柱与墙连接处应砌成马牙槎，沿墙高每隔500mm设2φ6水平钢筋和φ4分布短筋平面内点焊组成的拉结网片或φ4点焊钢筋网片，每边伸入墙内不宜小于1m，如图6-12所示（不同墙厚、不同位置的连接构造参照相应图集）。6、7度时底部1/3楼层，8度时底部1/2楼层，9度时全部楼层，上述拉结钢筋网片应沿墙体水平通长设置。

③构造柱与圈梁连接处，构造柱的纵筋应在圈梁纵筋内侧穿过，保证构造柱纵筋上下贯通。

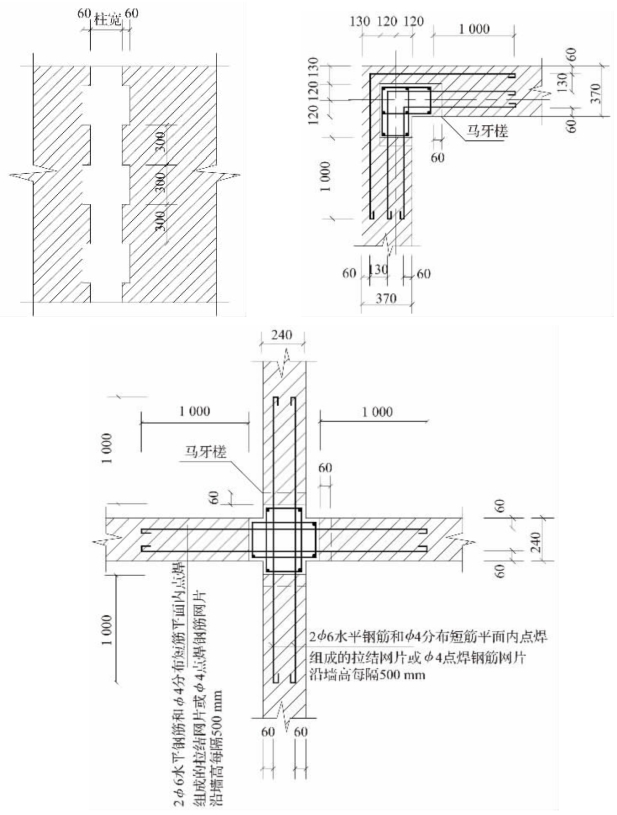

图6-12　构造柱与墙体连接示意图

④构造柱可不单独设置基础，但应伸入室外地面下500mm，或与埋深小于500mm的基础圈梁相连。

⑤房屋高度和层数接近表6-1的限值时，纵、横墙内构造柱间距尚应符合下列要求：

A.横墙内的构造柱间距不宜大于层高的2倍；下部1/3楼层的构造柱间距适当减小。

B.当外纵墙开间大于3.9 m时，应另设加强措施。内纵墙的构造柱间距不宜大于4.2m。

2）小砌块房屋(www.daowen.com)

（1）芯柱的设置要求

多层小砌块房屋的钢筋混凝土芯柱应按表6-11的要求来设置。

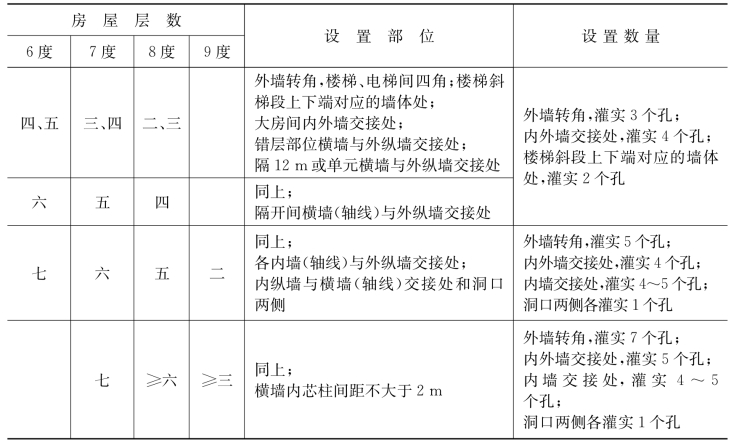

表6-11　多层小砌块房屋芯柱设置要求

注：外墙转角、内外墙交接处、楼梯电梯间四角等部位，应允许采用钢筋混凝土构造柱代替部分芯柱。

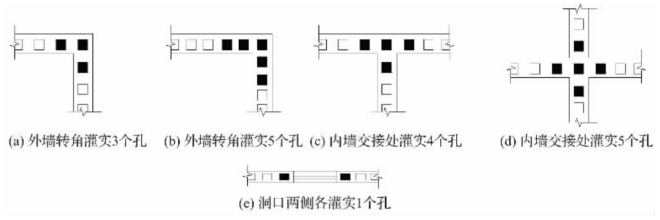

图6-13　芯柱灌孔示意图

对外廊式和单面走廊式的多层房屋、横墙较少的房屋、各层横墙很少的房屋，尚应分别按多层砖砌体房屋关于增加层数的对应要求，按表6-11的要求设置芯柱。

（2）芯柱的构造要求

多层小砌块房屋的芯柱，应符合下列构造要求：

①小砌块房屋芯柱截面不宜小于120mm×120mm。

②芯柱混凝土强度等级不应低于Cb20。

③芯柱的竖向插筋应贯通墙身且与圈梁连接；插筋不应小于1φ12，6、7度时超过五层、8度时超过四层和9度时，插筋不应小于1φ14。

④芯柱应伸入室外地面下500mm或与埋深小于500mm的基础圈梁相连。

⑤为提高墙体抗震受剪承载力而设置的芯柱，宜在墙体内均匀布置，最大净距不宜大于2.0m。

⑥多层小砌块房屋墙体交接处或芯柱与墙体连接处应设置拉结钢筋网片，网片可采用直径4mm的钢筋点焊而成，沿墙高间距不大于600mm，并应沿墙体水平通长设置。6、7度时底部1/3楼层，8度时底部1/2楼层，9度时全部楼层，上述拉结钢筋网片沿墙高间距不大于400mm。

（3）小砌块房屋中替代芯柱的钢筋混凝土构造柱的要求

①构造柱截面不宜小于190mm×190mm，纵向钢筋宜采用4φ12，箍筋间距不宜大于250mm，且在柱上下端宜适当加密；6、7度时超过五层、8度时超过四层和9度时，构造柱纵向钢筋宜采用4φ14，箍筋间距不应大于200mm；外墙转角的构造柱可适当加大截面及配筋。

②构造柱与砌块墙连接处应砌成马牙槎，与构造柱相邻的砌块孔洞，6度时宜填实，7度时应填实，8、9度时应填实并插筋。构造柱与砌块墙之间沿墙高每隔600mm设置φ4点焊拉结钢筋网片，并应沿墙体水平通长设置。6、7度时底部1/3楼层，8度时底部1/2楼层，9度全部楼层，上述拉结钢筋网片沿墙高间距不大于400mm。

③构造柱与圈梁连接处，构造柱的纵筋应穿过圈梁，保证构造柱纵筋上下贯通。

④构造柱可不单独设置基础，但应伸入室外地面下500mm，或与埋深小于500mm的基础圈梁相连。
