1）梁截面设计

以第一层框架梁AB为例。

（1）选取最不利内力

梁端弯矩：Mmax＝-420.3kN·m，梁间剪力Vmax＝315.69kN，梁底弯矩：Mmax＝389.77kN·m。

（2）梁正截面受弯承载力计算

抗震设计中，对于楼面现浇的框架结构，梁支座负弯矩按矩形截面计算纵筋数量，跨中正弯矩按T形截面计算纵筋数量。

①跨间最大弯矩处

按T形截面设计，翼缘计算宽度按跨度考虑，取，梁内纵向钢筋采用HRB 400钢筋，混凝土强度等级为C35。

属于第一类T形截面。

选筋420（实配As＝1 257mm2）。

粱端截面受压区相对高度：

②支座截面处

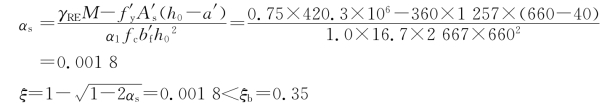

将跨中截面的梁底钢筋420伸入支座，作为支座负弯矩作用下的受压钢筋，则1 257mm2，然后再计算相应的受拉钢筋As。

由

说明有富余，且达不到屈服，可近似取：

钢筋选配520（实配As＝1 527mm2）。

且，满足要求。

（3）梁斜截面受剪承载力计算

为了使梁端有足够的抗剪承载力，实现“强剪弱弯”，防止梁在弯曲屈服前先发生剪切破坏。

根据式（5-11），考虑地震作用组合的框架梁，当跨高比l0/h＝8 000/700＝11.4＞2.5时，其受剪截面应符合下列条件：V＝315.69kN≤0.20fcbh0/γRE＝0.20×16.7×250×660/0.85＝648.35×103N＝648.35kN，满足要求。

梁端加密区箍筋根据表5-6的要求，梁端加密区箍筋选用双肢箍8＠100。箍筋选用HRB 400，则

满足要求。

ρsv＝nAsv1/bs＝2×50.3/（250×100）＝0.40%＞ρsvmin＝0.24ft/fyv＝0.104%

满足要求。

加密区的长度取max｛1.5hb，500｝＝1 050mm；非加密区8＠200，箍筋配置满足构造要求。

由于梁腹板高度hw＝660-100＝560mm＞450mm，由《混凝土结构设计规范》（GB 50010—2010）相关条规可知，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋（不包括梁上、下部受力钢筋及架立钢筋）的截面面积不应小于腹板截面面积的0.1%bhw，且其间距不宜大于200mm，每侧取310。

2）柱截面设计

内力选择，框架柱正截面承载力验算，选择如下几组内力：

（1）｜Mmax｜及对应的N。

（2）Nmax及对应的M。

（3）Nmin及对应的M。

下面以第一层A柱的第①组内力为例。

M上＝161.94kN·m，M下＝344.66kN·m，N＝1 614.76kN，V＝155.88kN

纵筋、箍筋均采用HRB 400钢筋，混凝土强度等级为C35。

本建筑为现浇楼盖，底层柱的计算长度l0＝4 500mm，l0/h＝4 500/500＝9。

在偏心受压构件的正截面承载力计算中，应计入轴向压力在偏心方向存在的附加偏心距ea，其值应取20mm和偏心方向截面最大尺寸的1/30两者中的较大值。故ea＝max｛20，500/30｝＝20mm。

b＝500mm，h＝500mm，a＝40mm，h0＝500-40＝460mm(www.daowen.com)

实际工程中，柱一般为偏压构件，进行弹性分析时，需要分析是否考虑挠曲效应的不利影响。根据《混凝土结构设计规范》（GB 50010—2010）第6.2.3条，弯矩作用平面内截面对称的偏心受压构件，当同一主轴方向的杆端弯矩比M1/M2≤0.9且轴压比μ≤0.9时，若构件的长细比满足lc/i≤34-12 M1/M2的要求，可不考虑轴向压力在该方向挠曲杆件中产生的附加弯矩影响。构件按单曲率弯曲时取M1/M2正值，否则取负值。

偏心方向的回转半径：

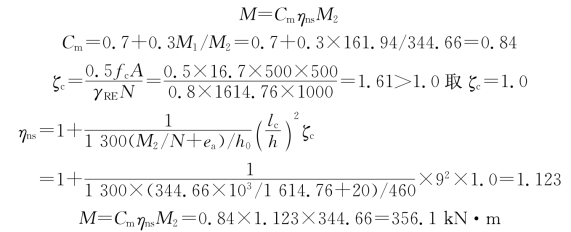

故需考虑附加弯矩

（1）剪跨比和轴压比验算

符合要求。

（2）正截面受弯承载力计算

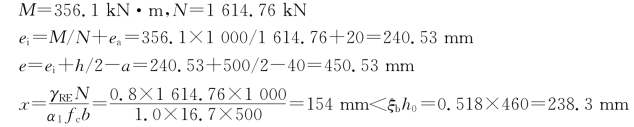

所以判断为大偏心受压构件。

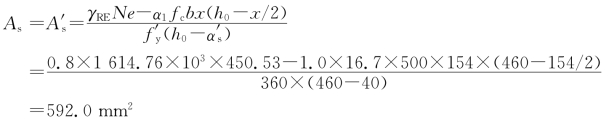

每侧选配318钢筋，实配面积500mm2，满足要求。

全截面纵筋实配818，As总＝2 032mm2＞Asmin＝0.75%×500×500＝1 875mm2，满足要求。

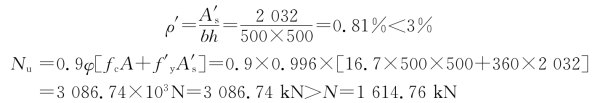

（3）轴心受压验算

l0/b＝4 500/500＝9，查《混凝土结构设计规范》表6.2.15得φ＝0.996。

满足要求。

（4）斜截面受剪承载力计算

对于剪跨比大于2的框架柱，根据式（5-17），其截面尺寸与剪力设计值应符合下式的要求：

0.20fcbh0/γRE＝0.20×16.7×500×500/0.85＝982.35×103N＝982.35kN≥155.88kN，满足要求。

根据《混凝土结构设计规范》规定，斜截面受剪承载力应按下式计算：

因λ＞3，故取λ＝3，N＝1 614.76kN＞0.3fcAc＝0.3×16.7×500×500＝1 252.5×103N＝1 252.5kN，取N＝1 252.5kN。

由上式求得Asv/s＜0，故按构造配箍，设置8＠100三肢箍筋，允许肢距为max｛250，20d｝＝max｛250，160｝＝250mm，本例肢距为150.6mm，满足要求。

柱根加密区长度应取不小于该层柱净高的（4 500-700）/3＝1 267mm，上端加密区长度＝max｛hc，500，Hn/6｝＝max｛500，500，4 800/6｝＝800mm。

（5）验算体积配筋率

三级框架结构柱，柱端箍筋加密区箍筋体积配筋率应满足：ρv≥max｛λvfc/fyv，0.4%｝。

对于复合箍筋，当轴压比为0.387时，查表得最小配箍特征值λv＝0.068，故

max｛λvfc/fyv，0.4%｝＝max｛0.068×16.7/360，0.4%｝＝0.4%

满足要求。

在柱箍筋加密区外，箍筋的体积配筋率不宜小于加密区配筋率的一半；对三、四级抗震等级，箍筋间距不应大于15d，此处d为纵向钢筋直径。因此柱的非加密区箍筋采用8＠200三肢复合箍筋。

3）节点设计

节点区箍筋按照框架柱加密区配置，即采用8＠100三肢箍，采用HRB 400钢筋，混凝土强度等级采用C35。

（1）尺寸验算

0.3ηjfcbjhj/γRE＝0.3×1.0×16.7×500×500/0.85＝1 473.53×103 N＞Vj＝640.64kN，满足要求。

（2）抗震受剪承载力验算

对应的上柱组合轴向压力较小值Nmin＝996.97kN。

（3）验算体积配筋率

三级框架节点核芯区配箍特征值不宜小于0.08，且体积配箍率不宜小于0.04%。

满足要求。
