1）框架柱

框架结构中框架柱的地位非常重要，既是竖向承重构件，又是水平受力构件，受力复杂且延性较差，未经严格抗震设计的框架柱，易发生比较严重的震害。一般框架长柱的破坏发生在柱上下两端，特别是柱顶。在弯、剪、压复合作用下，柱顶周围出现水平或交叉斜裂缝，严重者会发生混凝土压溃，箍筋拉断或绷开，纵筋压曲外鼓呈灯笼状，如图5-1。

短柱由于刚度较大，分担的地震剪力大，而剪跨比小，易在柱全高范围产生斜裂缝或交叉裂缝，导致脆性破坏，如图5-2。

图5-1　柱端破坏

图5-2　短柱的破坏

角柱由于位置特殊，为双向偏压状态，受地震作用产生的扭转较大，受力复杂，受梁的约束相对较弱，其震害比内柱和边柱要严重。

框架柱的震害一般是短柱重于长柱，角柱重于边柱，边柱重于内柱，两端重于中间。

2）框架梁

框架梁的震害一般出现在梁端，一般只引起结构的局部破坏，破坏后果不如柱的严重。常见的破坏有因梁端弯矩引起的正截面破坏、抗剪强度不足导致的斜截面破坏以及梁纵筋在节点锚固构造不当、锚固长度不足或混凝土压碎引起的滑移破坏。

3）框架节点

在反复荷载作用下，节点核芯区混凝土处于剪压复合受力状态。当节点配筋偏少、抗剪强度不足或构造不当时，将导致核芯区产生交叉斜裂缝，产生剪切破坏，严重时混凝土剥落，柱筋压曲外鼓。

4）填充墙

框架结构中的填充墙主要以空心砖砌体、混凝土砌块等为主。在墙体开裂前，填充墙和框架是共同工作的，结构早期刚度增加很多，吸收大量能量，但由于其抗剪强度很低，故填充墙往往成为框架结构的第一道防线首先破坏。填充墙震害大部分是墙面产生斜裂缝或交叉裂缝，高烈度区，高而大的填充墙还容易整体倒塌。由于框架变形属剪切形，因而填充墙震害就呈现下重上轻现象。

(www.daowen.com)

图5-3　填充墙整体倒塌

图5-4　填充墙裂缝

5）剪力墙

剪力墙的主要震害表现在连梁和墙肢底层的破坏。连梁由于剪跨比较小，梁腹容易产生斜裂缝。若连梁抗剪强度不足，可能产生剪切破坏。连梁的破坏使墙肢间失去联系，承载力降低。墙肢底层在竖向荷载和水平地震作用下处于剪压受力状态，墙肢剪跨比较大时，可能发生弯曲破坏，亦可能发生剪切破坏；当墙肢剪跨比较小时，发生剪切破坏。

在地震作用下，水平施工缝处可能上下剪力墙错动，导致墙身钢筋剪断或边缘构件压屈。

图5-5　剪力墙施工缝处破坏

图5-6　剪力墙墙体破坏

6）楼梯震害

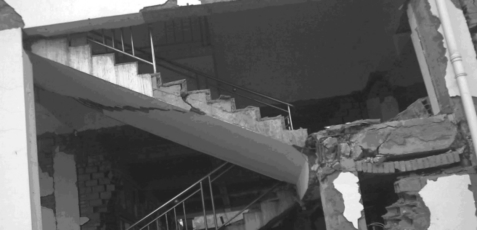

楼梯属于跃层构件，其交叉梯段形成的斜撑结构导致房屋局部刚度增大，地震时受到较大地震作用。框架结构楼梯震害明显重于砖混结构和框架-剪力墙结构。自下而上，随着楼层的增加，楼梯的破坏情况逐渐减轻，这与框架结构层间位移下大上小的分布相符。一般出现在梯梁中部和梁端、梯板1/3处。图5-7为汶川地震中映秀中学教学楼连廊的楼梯破坏情况。

图5-7　楼梯破坏
