圣·索菲亚教堂是远东地区最大的东正教堂，且是哈尔滨近代欧式建筑的典型代表，具有很高的历史价值、建筑艺术价值和科学价值（图6-7 ）。

教堂外墙红色清水砖长期受日晒、雨淋、冻融破坏等影响，产生风化、酥松、剥落、残损、生物附着等病害。为了保护教堂外墙砖，中国文化遗产保护研究院对砖本体及病害样品进行分析检测，了解病害原因，针对性地设计教堂外墙砖清洗及修复方法（孙延忠等，个人交流）。

图6-4　敷贴法实验过程

图片来源：胡战勇

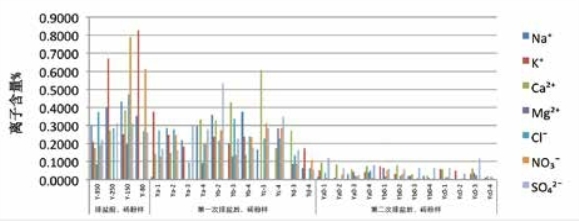

图6-5　大雁塔实验面砖表层水溶盐含量前后对比

图片来源：胡战勇根据分析结果整理

图6-6　大雁塔清洁及修复后（左）的实验面

图片来源：戴仕炳

图6-7　保护修复中的索菲亚教堂，2018年12月

图片来源：胡战勇

整个外墙砖的保护修复主要包括以下内容：

（1）表面涂料、油漆等有害污染物的清除；

（2）表面苔藓等生物病害的防治；

（3）表面盐析的脱除（脱盐）；

（4）表面缺失区域修补加固；(www.daowen.com)

（5）防风化保护加固。

其中，前三项主要为外墙清洁。砖外墙的清洁目的主要是清除会影响墙体耐久性的病害及污染物，重新打开砖表面的微孔，恢复墙体的呼吸。选择清洗方案时，主要考虑清洗完成后，不在砖表面留下有害物质，不造成太大色差，保持风貌协调。教堂外墙长期受大气污染，局部已近黑色（图6-8），实行整体清洗时需把握好清洗程度，使得清洗前后反差不能太大，总体色调不宜过新，清洗到与周边劣化少的砖体颜色协调即可。测定清洗前后色差可以控制和协调砖面颜色的差异。清洗过程要整体分步进行，且每一个步骤是可控、渐进和有选择性的。不需要一次性清洗干净，要通过多次清洗和色差检测技术来控制清洁可能带来的色差。正式清洗实施前，需要对小面积的破损面进行清洗实验，以更加精准地选择清洗方案。清洗外墙体污染物区域时，对无污染物区域用塑料布和纱布进行遮挡，清洗时纱布定时进行更换，避免清洗下的黑色污染物及生物体绿色汁液造成二次污染。

根据现场砖面调研结果，需要清除以下六种污蚀：灰尘和土垢、涂料和油漆、水泥、积土、生物病害及盐分（孙延忠，个人交流）。

采用的技术措施如下：

图6-8　砖表面典型病害

图片来源：胡战勇

（1）无压力去离子水（雾化后，配合毛刷）清洗砖面上的灰尘、土垢。机械方法清理积土，并结合去离子水清洗；

（2）采用中性脱漆剂去除涂料和油漆。用喷雾器雾化水润湿表面，使表层污染物和砖基材表层完全润湿，以避免清洗材料渗到砖体内；用软毛刷将清洗材料均匀涂刷在砖表面，滞留至少10～20 分钟的反应时间；再用去离子水冲洗处理过的砖表面，边清洗边用吸水吸尘器除去多余的水分及脏水，防止水分滞留渗入砖内。反复进行一至两次，能较好清除砖表面涂料和油漆；

（3）采用物理方法配合小机械工具，手工去除水泥；

（4）降盐处理。采用预制浆状脱盐材料，主要成分为高纤维纸浆。特点是内表面积高，具有多孔性和高纯度。pH 值为7.5±0.5，密度1.1 kg/L，不可燃；

（5）微生物杀灭和预防。采用第二章描述的生物杀灭剂进行杀灭（图6-9，图6-10）。

图6-9　敷贴法清洁实验

图片来源：胡战勇

图6-10　完成清洁后的立面局部

图片来源：胡战勇
