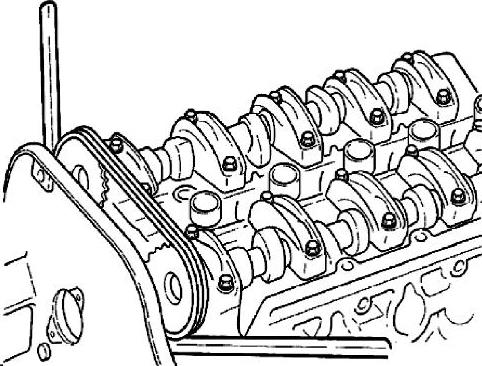

1）如图10-8所示，把1缸定位在ATDC20°上。

2）把定位销插入进、排气凸轮轴突缘，阻止凸轮轴转动。

图10-7 正时链单元分解

3）拆卸正时链张紧轮。

4）如图10-9所示，在进、排气凸轮轴链轮两侧嵌入楔子。

5）用干净的软布盖住链壳，用研磨机磨削掉进气凸轮轴链轮处的正时链销，如图10-10所示。

6）用旋具拆卸外板7，并拆卸连接板（5），如图10-11所示。

7）用连接板5、中心板（6，厚度为1.6mm）和外板7把新正时链节（2）连接到旧正时链3上，如图10-12所示。

8）向远离排气凸轮轴链轮的方向按压新正时链节，以免在新正时链节处于缠结的状态下朝发动机运转方向旋转曲轴。

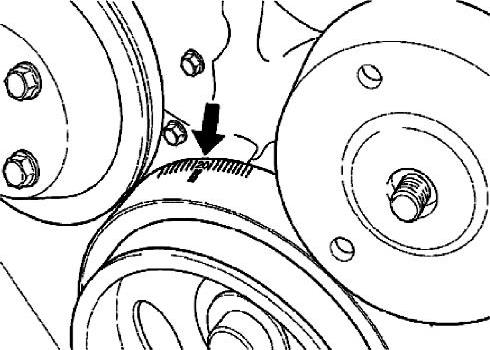

图10-8 定位1缸在ATDC20°位置

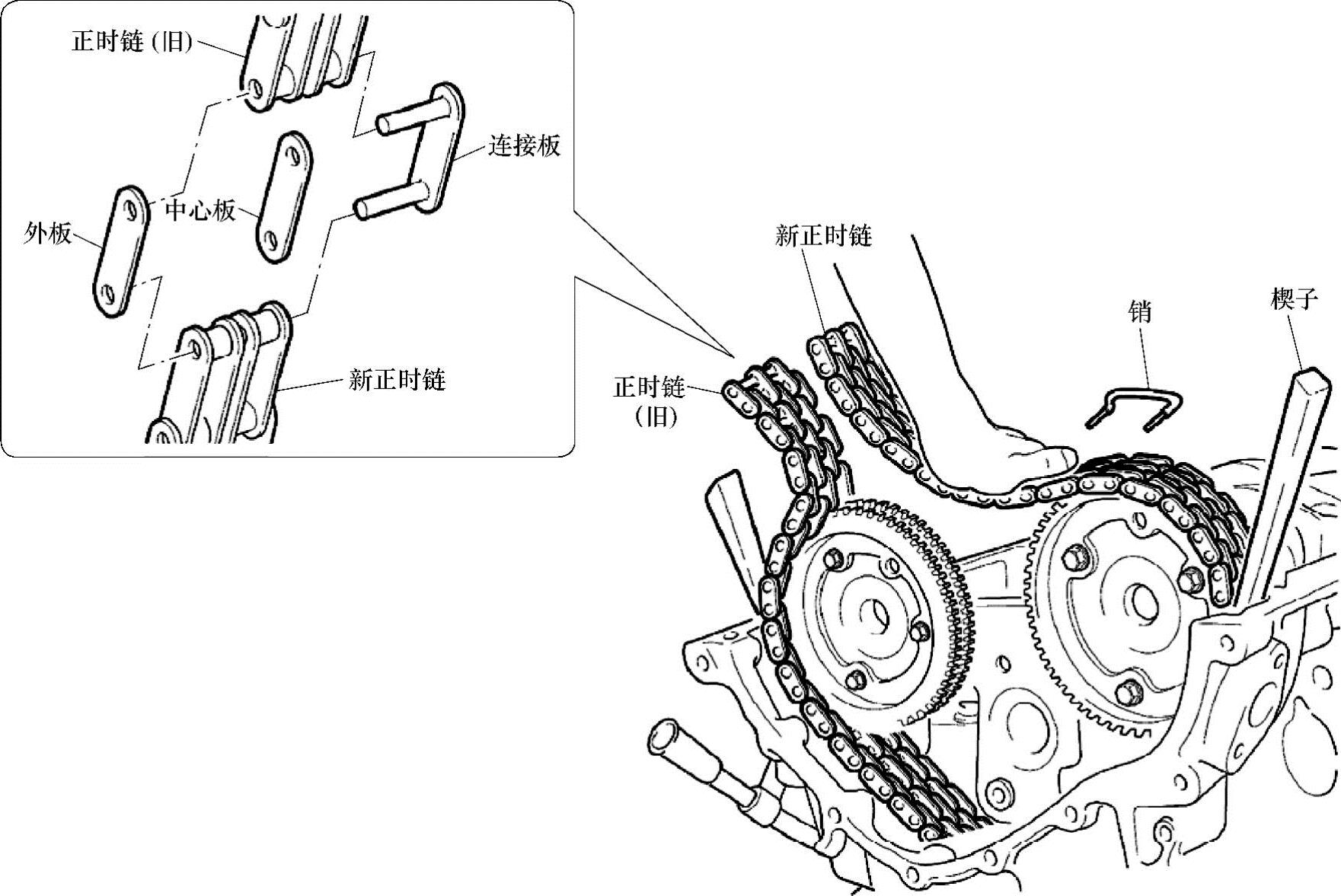

图10-9 凸轮轴链轮之间嵌入楔子

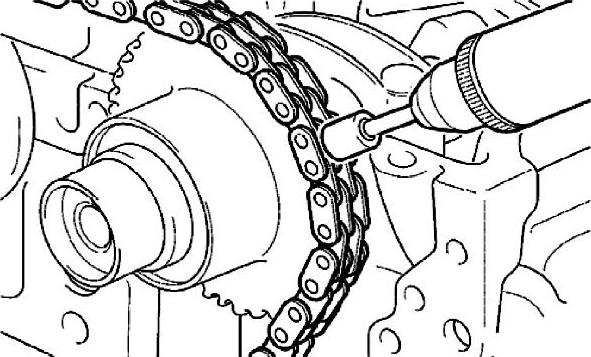

图10-10 研磨正时链销

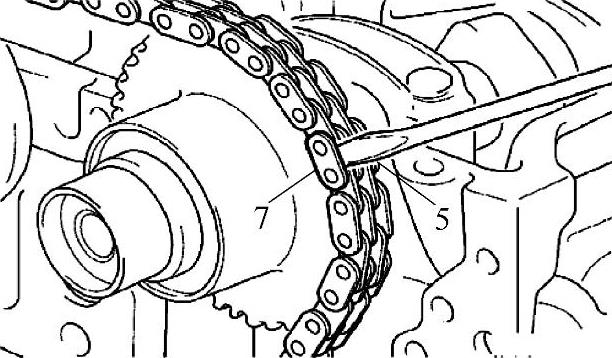

图10-11 用旋具拆卸连接板

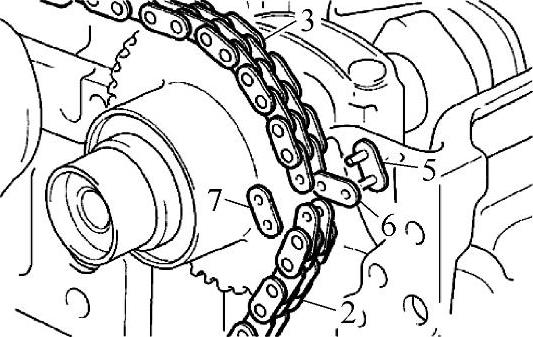

图10-12 安装新正时链节

注意：

●运转发动机前一定要拆下楔子。

9）从链壳里取出用过的旧正时链。

10）用连接板和中心板连接新正时链的两个隔板。(www.daowen.com)

11）按图10-13所示，把爪和推力片安装到组装工具上。

图10-13 安装组装工具

12）把外板（厚度为1.2mm）放到推力片内侧，如图10-14所示。

13）把链总成安装到连接板上，并拧紧轴销直到感觉受阻为止。

14）放置链总成。

15）按图10-15所示，更换推力片。

16）把链总成000589584300安装到连接板销上，并拧紧轴销，见图10-16。

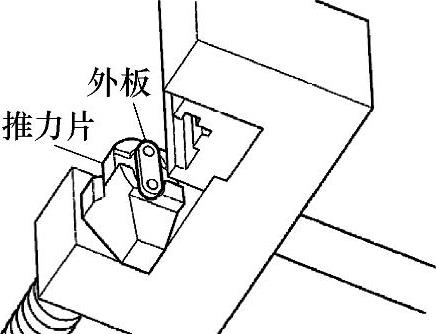

图10-14 外板放入推力片内侧

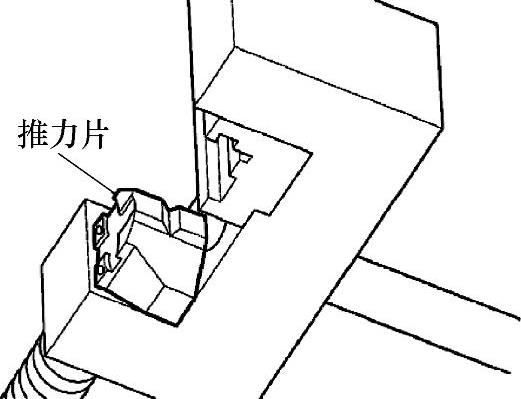

图10-15 更换推力片

拧紧力矩：

30N·m（22lbf·ft）

17）铆接连板销 检查连接状态，如有必要时重新铆接。

18）安装正时链张紧轮

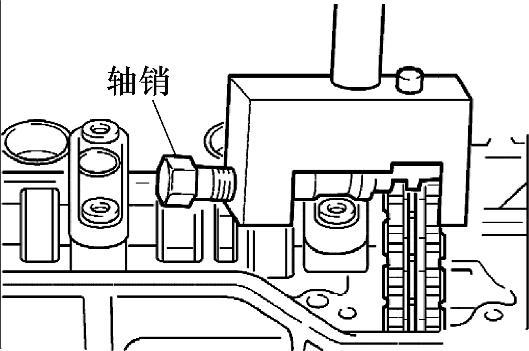

图10-16 安装链总成

拧紧力矩：

螺塞：40N·m（30lbf·ft）

张紧轮总成：72～88N·m（53～65lbf·ft）

19）检查凸轮轴正时位置，如图10-17所示。
