1.正时带单元分解
正时带单元分解见图8-50。

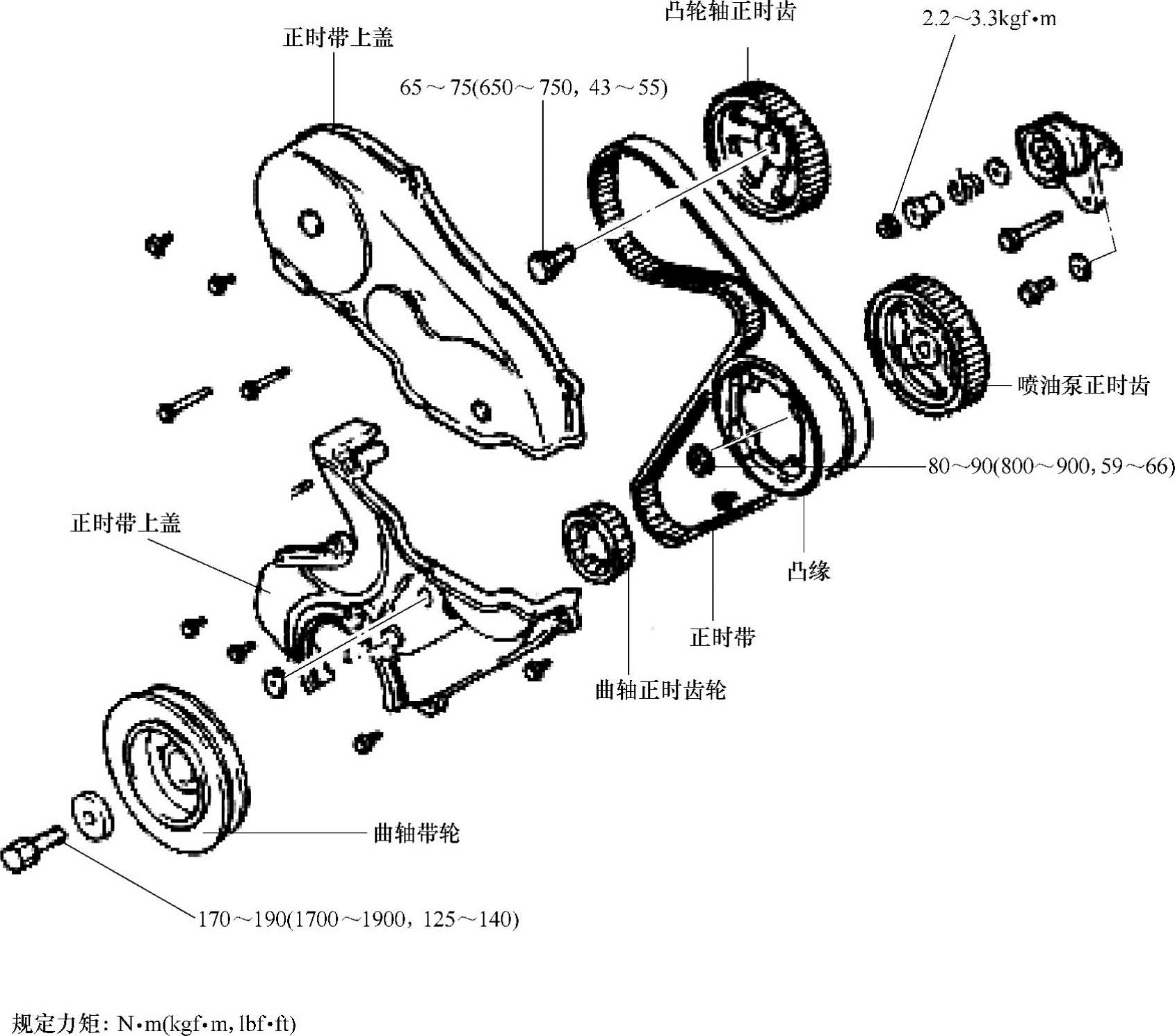

图8-50 正时带单元分解
2.正时带的拆卸方法
(1)正时带
2)转动曲轴,使1缸活塞置于压缩行程的上止点。
3)用一个粉笔在正时带的背面和正时带上标记一个箭头来指示转动方向。这确保正时带在安装时方向相同,以便再使用,如图8-51所示。
4)如图8-52所示,当所有三处的正时标记对齐时,1缸活塞应位于压缩行程的上止点。

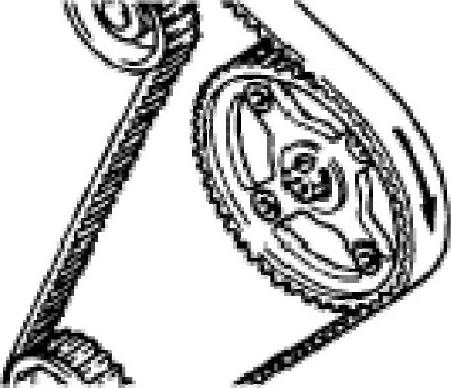

图8-51 给正时带作转动方向标记

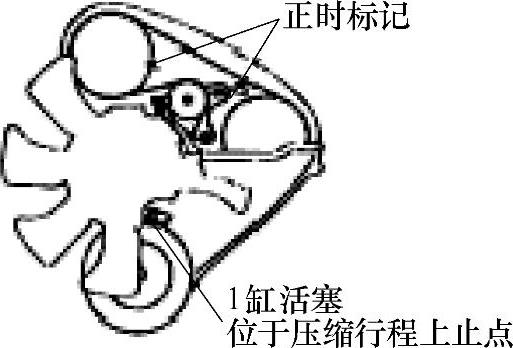

图8-52 设置1缸活塞位于TDC位置
5)稍微松开紧固张紧器的两个螺栓。然后朝水泵方向滑动张紧器,并临时拧紧螺栓将张紧器固定就位。
6)拆卸正时带。
1)松开紧固凸轮轴正时齿轮的螺栓,并拆卸凸轮轴正时齿轮。
2)拆卸正时齿轮螺母。
3)拆卸张紧器和张紧器弹簧。
3.正时带的安装步骤
(1)曲轴正时齿轮
1)将曲轴正时齿轮安装在曲轴上,注意正时齿轮和凸缘的方向。
2)安装凸轮轴正时齿轮并拧紧凸缘螺栓至规定力矩。(www.daowen.com)
(2)正时带张紧器 安装张紧器、张紧器弹簧和张紧器定距件。并在张紧器完全移至水泵一侧的情况下临时拧紧螺栓A。用手指拧紧螺栓B但不完全拧紧,如图8-53所示。
(3)正时带
1)正确对齐三个正时齿轮上的正时标记。
2)在确保正时带的张紧侧不松弛的同时,按照曲轴正时齿轮、喷油泵正时齿轮、张紧器和凸轮轴正时齿轮的顺序装上正时带。
3)检查所有正时标记是否都正确对齐。
4)如图8-53所示,松开先前固定在水泵一侧张紧器螺栓A一圈至两圈,利用张紧器弹簧张力张紧正时带。

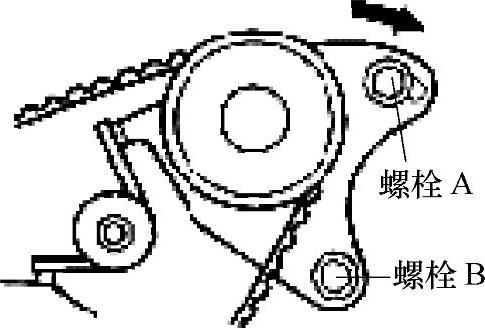

图8-53 调整正时带张紧力
5)确认正时带与三个正时齿轮正确接合。
6)如图8-54所示,顺时针方向转动曲轴,使其转过凸轮轴正时齿轮两个齿牙并保持在该位置。

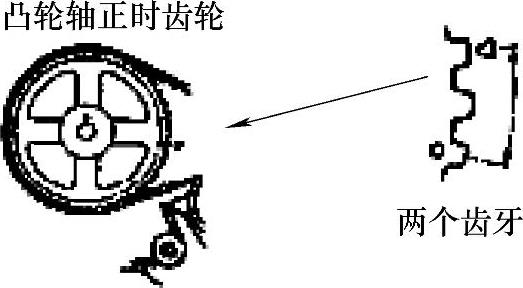

图8-54 调整凸轮轴正时齿轮位置
7)拧紧螺栓A,如图8-55所示。
8)拧紧螺栓B,如图8-55所示。
注意:
●如果先拧紧螺栓B,则张紧器会一起转动,造成对正时带施加一个不适当的张力,如图8-55所示。
9)向后旋转方向转动曲轴对齐正时标记。在这种情况下,确保食指按压正时带中间时的偏转度符合标准。
●标准:4~5mm(0.1575~0.1969in)
(4)凸缘 注意凸缘中的螺栓孔和喷油泵正时齿轮中的螺栓孔都是偏心定位在某一处的。装配时,如图8-56所示设置角度和正时齿轮。
图8-55 拧紧张紧器螺栓顺序

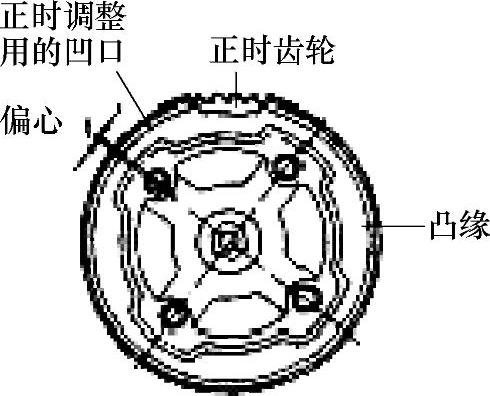

图8-56 设置喷油泵正时齿轮位置
