1.正时带单元分解
正时带单元分解见图8-39。
2.正时带的拆卸方法
1）拆卸发动机盖。
2）拆卸右前轮。
3）拆卸2个螺栓和右侧盖。

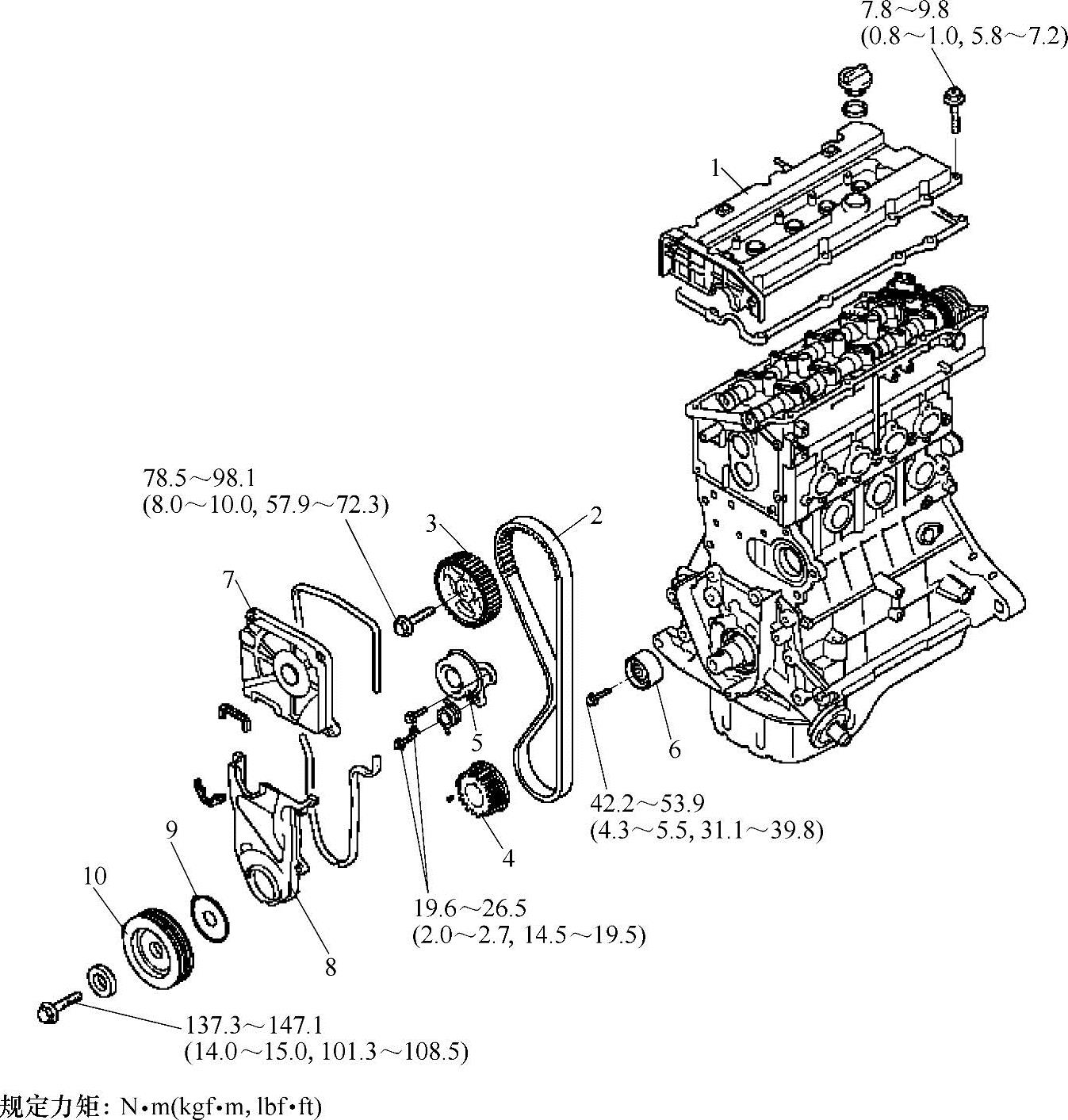

图8-39 正时带单元分解
1—气缸盖罩 2—正时带 3—凸轮轴正时齿轮 4—曲轴正时齿轮 5—张紧器 6—惰轮 7—正时带上盖 8—正时带下盖 9—法兰 10—曲轴带轮
4）松开水泵传动带轮螺栓。
5）拆卸交流发电机传动带。
6）拆卸空调压缩机传动带。
7）拆卸动力转向泵传动带。
8）拆卸4个螺栓和水泵带轮。
9）拆卸4个螺栓和正时带上盖。
10）如图8-40所示转动曲轴带轮，并对齐它的导槽和正时带盖的正时标记“T”。检查凸轮轴正时齿轮的正时标记是否与气缸盖罩的正时标记对齐。1号气缸活塞在压缩行程TDC位置。
11）拆卸曲轴带轮螺栓和曲轴带轮。
12）拆卸曲轴法兰。
13）拆卸4个螺栓和正时带下盖。
14）拆卸正时带张紧器和正时带。

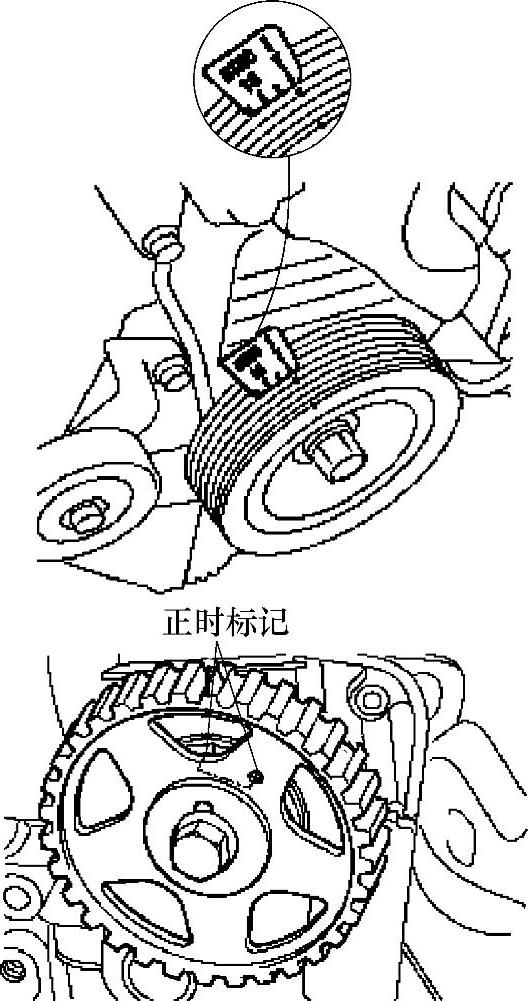

图8-40 设置1缸活塞于压缩行程TDC位置
提示：
如果再次使用正时带时，应在正时带上做箭头标记，以此指示旋转方向，确保安装正时带时保持原来的方向。
15）拆卸螺栓和正时带惰轮。
16）拆卸曲轴正时齿轮。
17）拆卸气缸盖罩。
①拆卸导线线束支架。
②分离点火线圈。
③从气缸盖上拆卸PCV（曲轴箱强制通风装置）软管和通气软管。
④拆卸发动机盖支架（1.6LCVVT机型）。
⑤拧下气缸盖罩螺栓，拆卸气缸盖和衬垫。
18）拆卸凸轮轴正时齿轮。用扳手固定凸轮轴六角形部位，并用扳手拆卸螺栓，然后拆卸凸轮轴正时齿轮。
3.正时带的安装步骤
1）安装凸轮轴正时齿轮，并将螺栓拧紧至规定力矩。
①暂时安装凸轮轴正时齿轮螺栓。
②用扳手固定凸轮轴六角形部位，并用扳手拧紧螺栓。
规定力矩：
78.5～98.1N·m（8.0～10.0kgf·m，57.9～2.3lbf·ft）
2）安装气缸盖罩。
①安装气缸盖罩和螺栓。
规定力矩：
7.8～9.8N·m（0.8～1.0kgf·m，5.8～7.2lbf·ft）
②安装发动机盖支架（1.6LCVVT机型）。
③将曲轴箱强制通风装置（PCV）软管和通气软管安装到气缸盖罩上。
④安装点火线圈。
3）安装曲轴正时齿轮。
4）将1缸活塞置于压缩行程上止点，对齐凸轮轴正时齿轮（A）和曲轴正时齿轮（B）的正时标记，如图8-41所示。

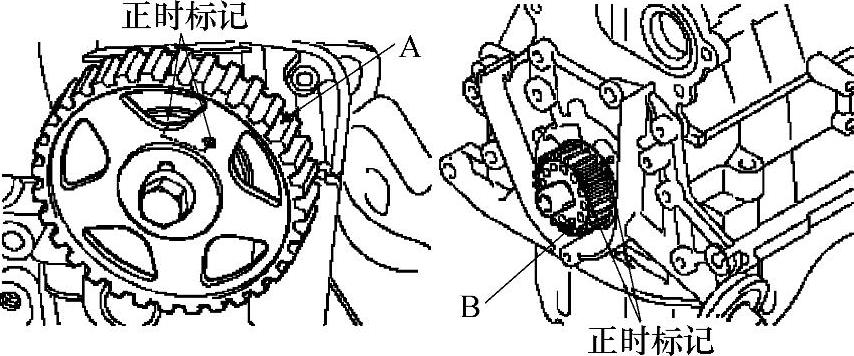

图8-41 将1缸活塞置于压缩行程TDC位置(www.daowen.com)
5）安装惰轮并拧紧螺栓至规定力矩。
规定力矩：
42.2～53.9N·m（4.3～5.5kgf·m，31.1～39.8lbf·ft）
6）暂时安装正时带张紧器。
7）按下列顺序安装正时带。
●曲轴正时齿轮→惰轮→凸轮轴正时齿轮→正时带张紧器。
8）如图8-42所示调节正时带张力。

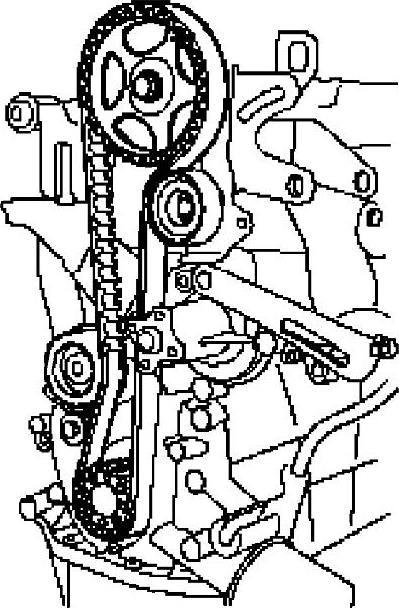

图8-42 安装正时带
①拧下固定螺栓后，通过旋转张紧器给正时带施加张力。
②检查各正时齿轮和正时带齿牙之间是否对齐，逐个拧紧固定螺栓。
规定力矩：
19.6～26.5N·m（2.0～2.7kgf·m，14.5～19.5lbf·ft）
③重新检查正时带张力。使用适当力[约49N（11lbf）]水平握紧张紧器和正时带张力侧时，确定正时带轮齿尖到螺栓头中心的距离为张紧器固定螺栓头半径的1/2（横过平面）。
④正时带张力测量程序。顺时针旋转曲轴，将1缸活塞设置在压缩行程上止点（TDC），并逆时针旋转曲轴90°，利用自由振动方式测量正时带张力侧跨度中央的正时带张力。
注意：
●逆时针旋转曲轴时，确定只旋转曲轴一次。
●频率和张力之间的换算等式：
T=（4/9×S2×M×W×f2/100000000
S：测得的正时带跨度（mm）；
M：正时带的每单位宽度（gf/cm2）；
W：正时带宽度（mm）；
F：正时带的横截自然频率（Hz）。
正时带规格如表8-2所示。

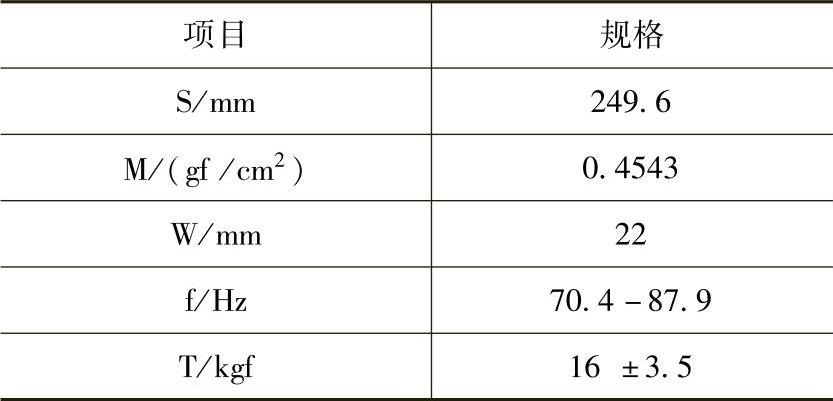

表8-2 正时带规格
9）按操作方向（顺时针）将曲轴旋转2圈，并重新对齐曲轴正时齿轮和凸轮轴正时齿轮的正时标记。
10）用5个螺栓安装正时带下盖。
规定力矩：
7.8～9.8N·m（0.8～1.0kgf·m，5.8～7.2lbf·ft）
11）安装法兰和曲轴带轮，拧紧曲轴带轮螺栓。确定曲轴正时齿轮销与带轮内的小孔相吻合。
规定力矩：
137.3～147.1N·m
（14.0～15.0kgf·m，101.3～108.5lbf·ft）
12）用4个螺栓安装正时带上盖。
规定力矩：
7.8～9.8N·m（0.8～1.0kgf·m，5.8～7.2lbf·ft）
13）安装水泵带轮和4个螺栓。
14）安装动力转向泵传动带。
15）安装空调压缩机传动带。
16）安装交流发电机传动带。
17）用2个螺栓安装右侧盖。
18）安装右前轮。
规定力矩：
88.3～98.1N·m（9.0～10.0kgf·m，65.1～72.3lbf·ft）
19）用螺栓安装发动机盖。
规定力矩：
3.9～5.9N·m（0.4～0.6kgf·m，2.9～4.3lbf·ft）
