1.正时链单元分解

正时链单元分解见图8-19、图8-20。

2.正时链的拆卸方法

1)用旋具撬气缸盖和气缸体之间的位置,拆卸正时链盖。

2)对齐曲轴齿键和主轴承盖的接合面。使1号气缸位于压缩行程上止点。

3)压缩正时链张紧器后,安装定位销。

4)拆卸正时链张紧器。

5)拆卸正时链张紧器臂。

6)拆卸正时链。

7)拆卸正时链导轨

8)拆卸正时链油喷嘴

9)拆卸曲轴链条链轮

3.平衡轴链条的拆卸方法

1)拆卸正时链。

2)压缩平衡轴链条张紧器,安装定位销。

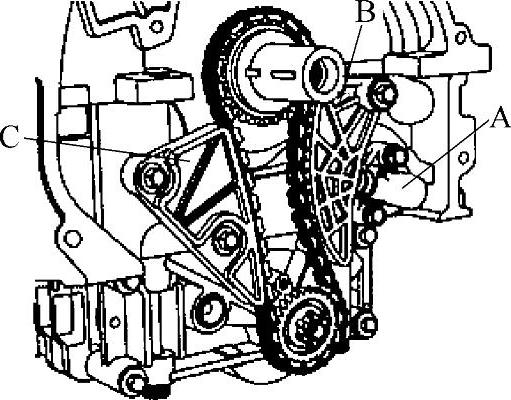

3)如图8-21所示,拆卸平衡轴链条张紧器(A)。

4)如图8-21所示,拆卸平衡轴链条张紧器(B)。

5)如图8-21所示,拆卸平衡轴链条导板(C)。

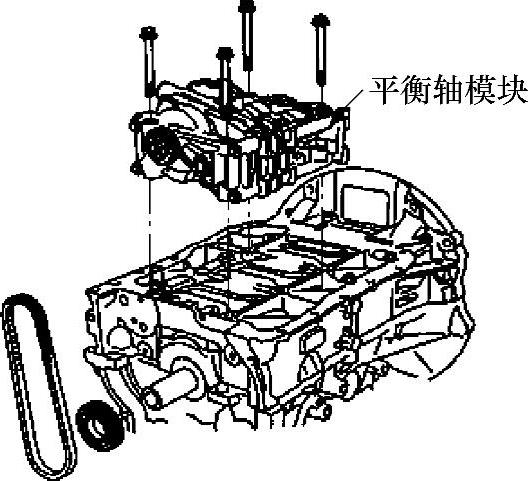

6)拆卸平衡轴模块和平衡轴链条。

4.平衡轴链条的安装

1)对齐曲轴齿键和主轴承盖的接合面,使1号气缸位于压缩行程上止点。

2)确认平衡轴模块正时标记。能看到正时标记和邻近铸件正时切口的中央对齐,如图8-22所示。

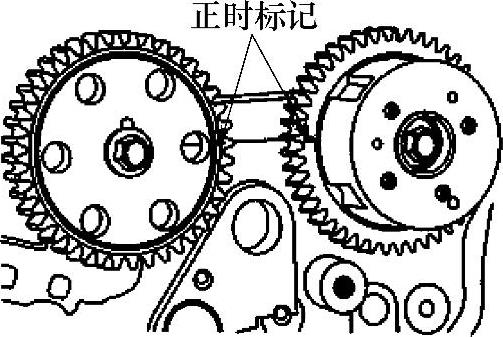

3)安装平衡轴模块。使平衡轴模块链轮的正时标记匹配平衡轴链条的正时标记(颜色链),如图8-23所示。

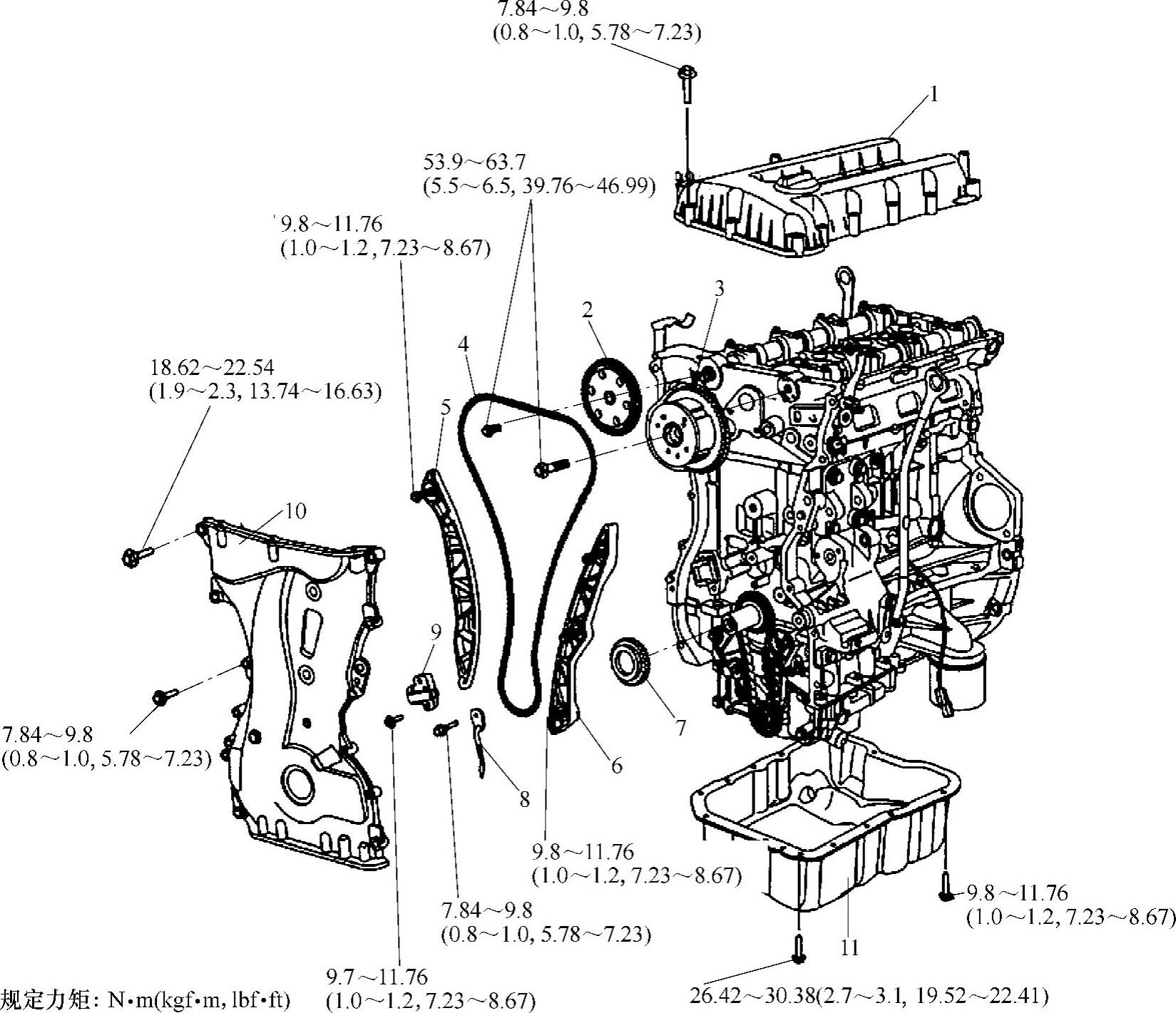

图8-19 G4KC发动机正时链单元分解

1—缸盖罩 2—排气凸轮轴链轮 3—VVT总成 4—正时链 5—正时链张紧器臂 6—正时链导轨 7—曲轴链轮 8—油喷嘴 9—正时链张紧器 10—正时链盖 11—油底壳

规定力矩

16.66N·m(1.7kgf·m,12.3lbf·ft)+60°+60°

4)安装平衡轴链条导轨。

规定力矩:

16.66N·m(1.7kgf·m,12.3lbf·ft)+60°+60°

5)安装平衡轴张紧器臂。

规定力矩:

16.66N·m(1.7kgf·m,12.3lbf·ft)+60°+60°

6)安装平衡轴张紧器,拆卸定位销。

规定力矩:

16.66N·m(1.7kgf·m,12.3lbf·ft)+60°+60°

7)确认正时标记。

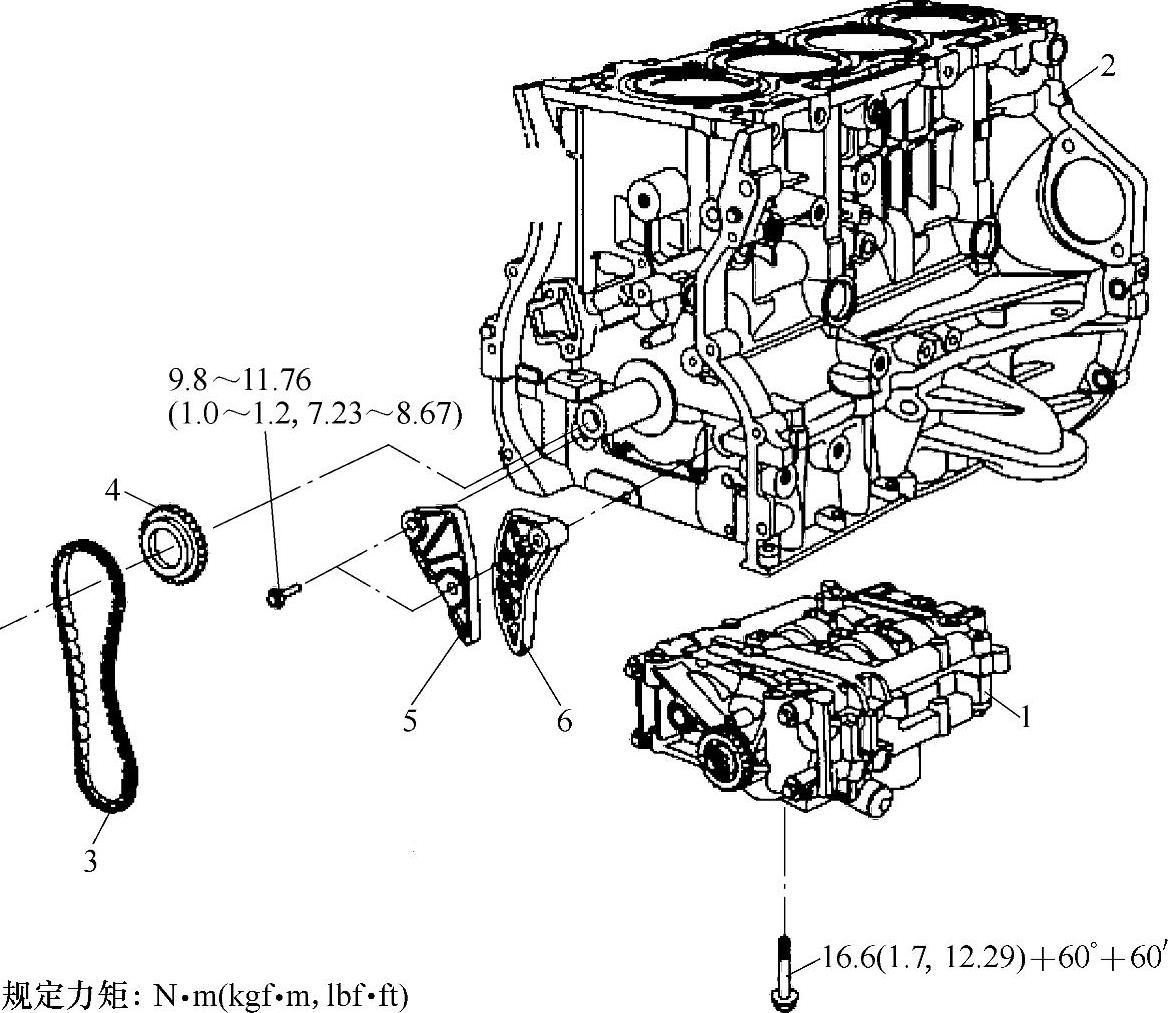

图8-20 平衡轴链条单元分解

1—平衡轴模块 2—气缸体 3—平衡轴链条 4—平衡轴链条链轮 5—平衡轴链条导轨 6—平衡轴链条张紧器臂


图8-21 拆卸平衡轴链条(www.daowen.com)


图8-22 确认平衡轴正时标记

5.正时链的安装


图8-23 安装平衡轴模块

1)安装曲轴链条链轮。

2)安装正时链条油喷嘴。

规定力矩:

7.84~9.8N·m(0.8~1.0kgf·m,5.78~7.23lbf·ft)

3)在曲轴的齿键与主轴承盖的接合面对齐时,装配曲轴。在进气链轮、排气链轮与气缸盖的顶面对齐时,旋转进气、排气凸轮轴总成。目的是使1号气缸的活塞位于压缩行程上止点。

4)安装正时链导轨。

规定力矩:

9.8~11.6N·m(1.0~1.2kgf·m,7.23~8.67lbf·ft)

5)安装正时链。为使正时链不会在轴的各个中央位置松弛,按下列顺序安装正时链,如图8-24所示。


图8-24 安装正时链

①曲轴链轮(A)→正时链条导轨(B)→进气凸轮轴链轮(C)→排气凸轮轴链轮(D)。

②安装正时链时,各链轮的正时标记应匹配正时链的正时标记(颜色链)。

6)安装正时链张紧器臂。

规定力矩:

9.8~11.76N·m(1.0~1.2kgf·m,7.23~8.67lbf·ft)

7)安装正时链自动张紧器,拆卸定位销。

规定力矩:

9.8~11.76N·m(1.0~1.2kgf·m,7.23~8.67lbf·ft)

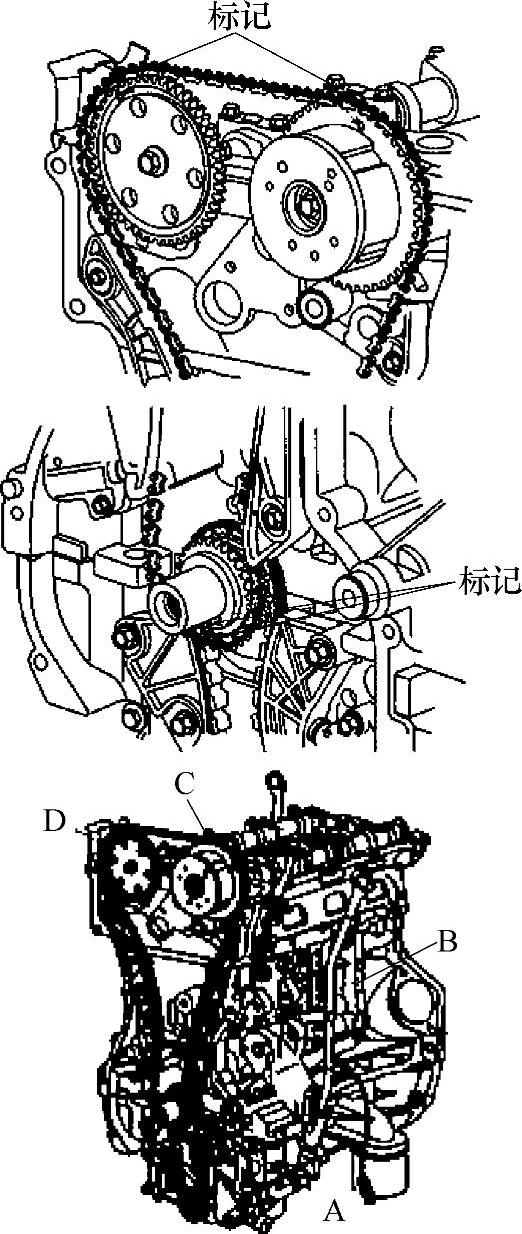

8)按常规方向(从前看顺时针方向)旋转曲轴2周,确认正时标记,如图8-25所示。


图8-25 确认正时标记位置

9)安装正时链盖。

①在链盖和相对部件(气缸盖、气缸体、发动机梯形架)上的密封胶应远离发动机机油和冷却液。

②装配正时链盖前,应在气缸盖和气缸体的缝隙之间涂抹密封剂。并在5min内装配部件。

●密封宽度:2.5mm(0.1in)。

③在正时链盖位置上涂抹密封胶。并在5min内装配部件。

●应不间断地涂抹密封胶。

●密封宽度:2.5mm(0.1in)。

④为了精确装配正时链盖,参考使用气缸体上的定位销和正时链上的孔。

规定力矩:

M6:7.84~9.8N·m

(0.8~1.0kgf·m,5.78~7.23lbf.ft)

M8:18.62~22.54N·m

(1.9~2.3kgf·m,13.74~16.63lbf·ft)

⑤装配正时链30min后,再执行发动机运转测试。
