1.正时带单元分解
正时带单元分解见图8-1。
2.正时带的拆卸方法
1)打开发动机室盖。
2)使用16mm扳手把张紧器臂顺时针方向(约14°)旋转后拆卸正时带。
3)拆卸动力转向泵带轮、惰轮、张紧器带轮、曲轴带轮。
4)拆卸上、下部正时带盖。
5)拆卸自动张紧器。
说明:
顺时针方向旋转曲轴对准正时标记,使一缸活塞在上止点位置(压缩行程)。这时曲轴正时齿轮上的正时标记和正时带盖上的正时标记要一致。
6)拆卸正时带。
说明:
若要再使用正时带,在正时带上标上旋转方向,以便正确安装,见图8-2。
2.正时带单元的安装步骤
1)把惰轮安装在水泵壳上。
2)在气缸体上安装张紧器臂和垫片。
3)在张紧器臂上安装张紧轮。
4)如图8-3所示对正正时齿轮标记,安装曲轴正时齿轮。
注意:
●安装凸轮轴正时齿轮时,用扳手固定凸轮轴。
●安装正时带前,凸轮轴正时齿轮正时标记和气缸盖上的正时标记不一致时,不论哪个方向不能旋转3个齿以上。
●如果凸轮轴旋转3个齿以上,气门和活塞会相互顶住。(www.daowen.com)
●要旋转凸轮轴3齿以上,先将曲轴逆时针方向旋转后才可以旋转凸轮轴。
5)在前壳上安装自动张紧器。
提示:
在自动张紧器上应有固定销。
6)对正各正时齿轮的正时标记,安装正时带。对正正时标记的顺序如下:
曲轴正时齿轮→惰轮→凸轮轴正时齿轮(LH)→水泵轮→凸轮轴正时齿轮(RH)→张紧轮
7)拆卸自动张紧器固定销。
8)安装上、下部正时带盖。
图8-1 正时带单元分解

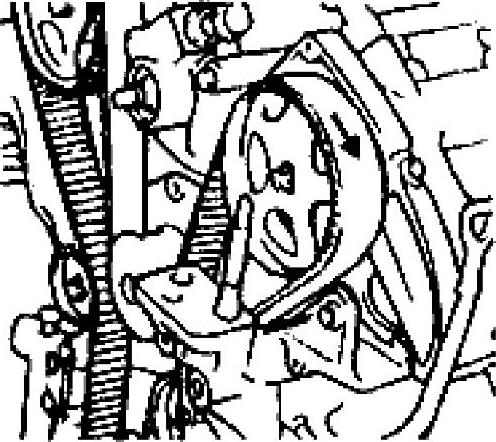

图8-2 画出正时带方向标记
9)安装动力转向泵带轮、惰轮、张紧器带轮和曲轴齿轮。
10)使用16mm扳手把张紧器臂顺时方向旋转(约14°)后安装传动带。
11)关闭发动机室盖。
3.正时带张力调整方法
1)顺时针方向旋转曲轴两周,5min后在一缸TDC(压缩行程上止点)状态测量自动张紧器的长度。
2)检测规定长度是否为6~8mm。
3)检查各正时齿轮是否在规定位置上。
提示:
若不在规定位置上,重新安装正时带和自动张紧器。
