日韩车系正时维修:气门间隙的调整方法

(1)检验

1)将汽车放置于升降机上。

2)断开蓄电池上的接地线

3)拆下机油搜集器盖(双顶凸轮轴涡轮增压车型)。

4)拆下进气管。

5)拆卸固定正时带罩(右侧)的螺栓

6)举升汽车。

7)拆下下盖。

8)松开固定正时带罩(右侧)的螺栓,然后拆下正时带罩。

9)降下汽车。

10)当检验一缸和三缸气门间隙时:

①从空气滤清器上盖将发动机线束连接器和支架一起拉出(双顶置凸轮轴涡轮增压车型)。

②拆下空气滤清器壳。

③断开点火线圈上的连接器。

④拆下点火线圈。

⑤在汽车下放置合适的容器

⑥断开摇臂罩(右侧)上的曲轴箱强制通风软管。

⑦拆下螺栓,然后拆下摇臂罩(右侧)。

11)检验二缸和四缸气门间隙时:

①断开蓄电池电缆,然后拆下蓄电池和蓄电池支架。

②拆下将发动机线束支架固定到车身上的螺栓(双顶置凸轮轴涡轮增压车型)。

③拆下辅助空气泵。

④断开点火线圈上的连接器。

⑤拆除点火线圈。

⑥在汽车下放置合适的容器。

⑦断开摇臂盖(左侧)上的曲轴箱强制通风软管。

⑧拆下螺栓,然后拆下摇臂罩(左侧)。

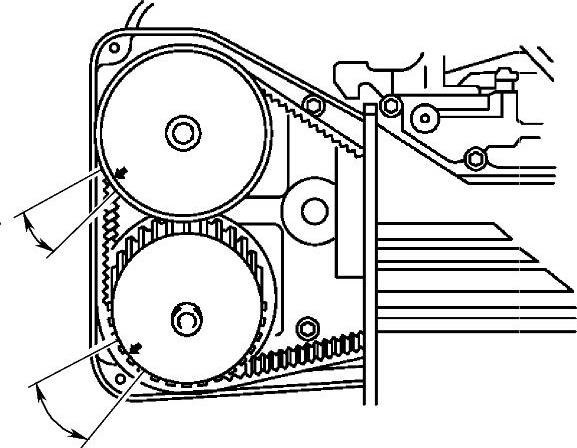

12)顺时针旋转曲轴正时带轮直到凸轮轴正时带轮上的箭头标记转到图7-12所示位置。


图7-12 转动曲轴设定正时标记位置

注意:

使用套筒扳手旋转曲轴。

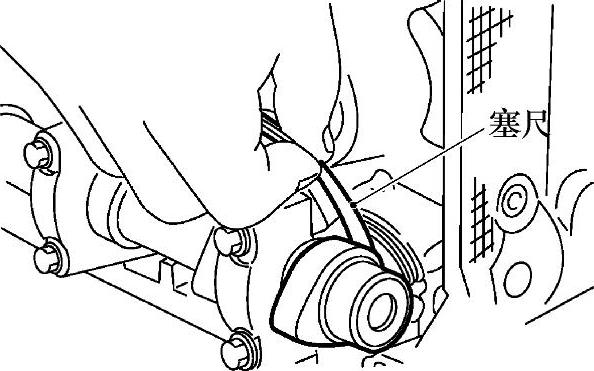

13)如图7-13所示使用塞尺测量一缸进气门和三缸排气门间隙。


图7-13 测量气门间隙

●气门间隙:

∗进气(www.daowen.com)

(0.20±0.02)mm[(0.0079±0.0008)in]

∗排气

(0.35±0.02)mm[(0.0138±0.0008)in]

●冷车时测量排气门间隙

14)如有需要,调整气门间隙。参考本小节中“(2)”部分进行调整。

15)进一步顺时针旋转曲轴带轮。执行先前描述的同样的程序,然后再测量气门间隙。

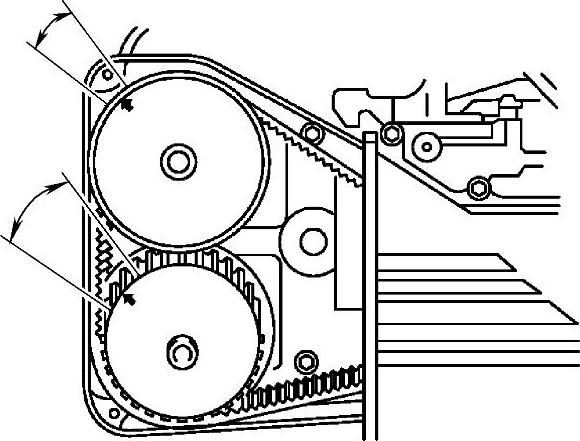

①将凸轮轴正时带轮上的箭头标记置于图7-14中所示位置,然后测量二缸排气门和三缸进气门间隙。


图7-14 转动凸轮轴带轮

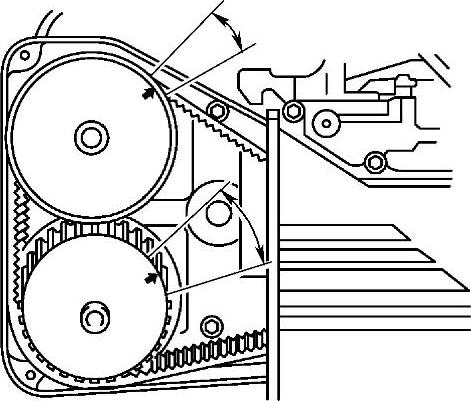

②将凸轮轴正时带轮上的箭头标记置于图7-15中所示位置,然后测量二缸进气门和四缸排气门间隙。


图7-15 测量二缸进气门与四缸排气门间隙

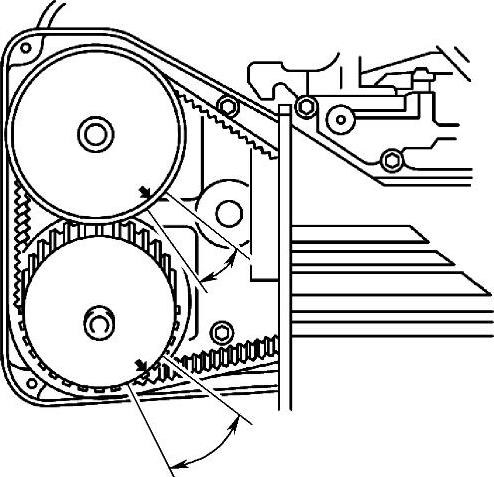

③将凸轮轴正时带轮上的箭头标记置于图7-16中所示位置,然后测量一缸排气门和四缸进气门间隙。

16)如图7-17所示检验完后,按照拆卸的相反顺序安装相关零件。


图7-16 测量一缸排气门与四缸进气门间隙

拧紧力矩

33N·m(3.4kgf·m,25lbf·ft)

(2)调整

1)测量所有气门间隙。

注意:

●测量后记录每个气门间隙。

2)拆下凸轮轴。

3)拆下气门挺杆。

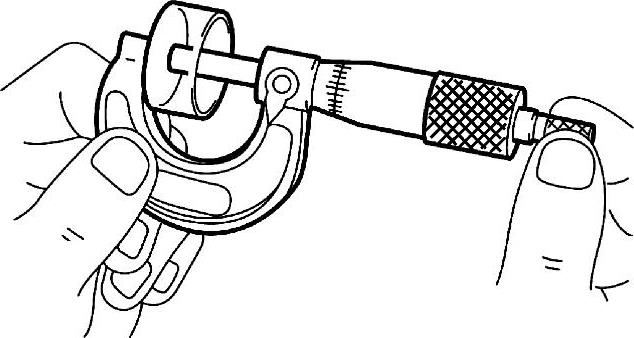

4)如图7-17使用千分尺测量气门挺杆的厚度。


图7-17 测量气门挺杆厚度

5)参考表7-1、表7-2,根据测得的气门间隙和气门挺杆的厚度选择合适厚度的挺杆。

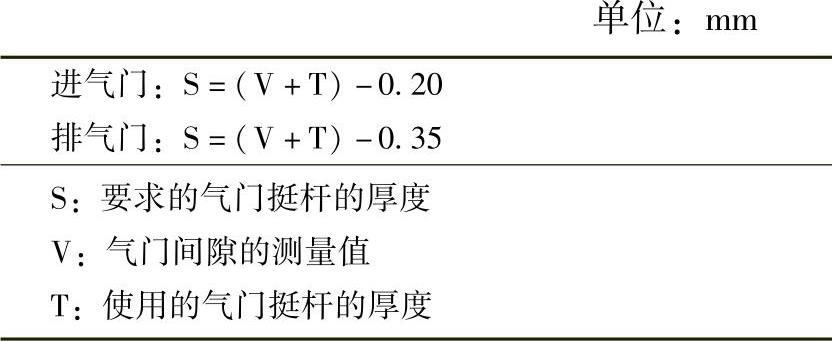

表7-1 气门间隙和气门挺杆的厚度的选择

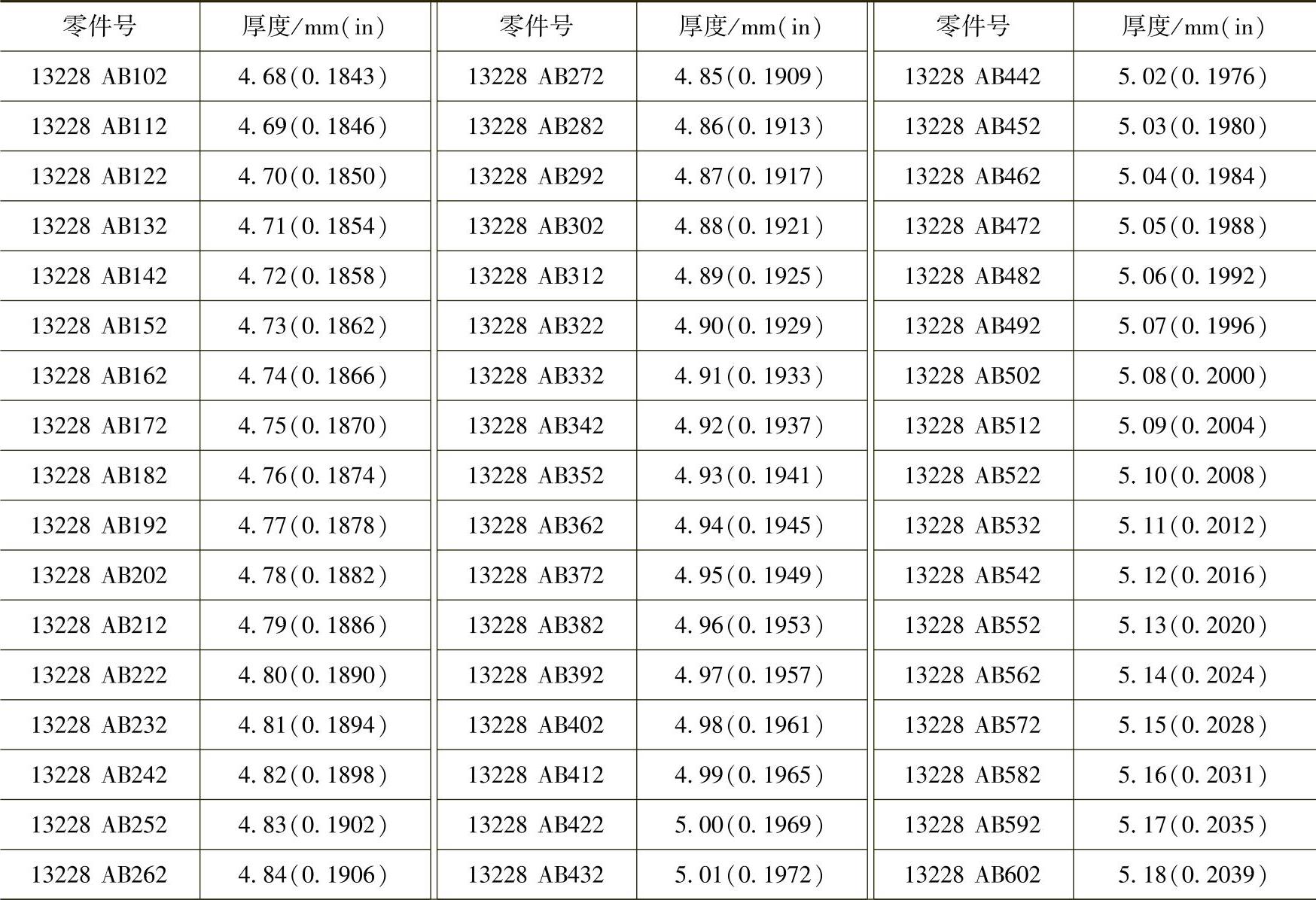

表7-2 气门挺杆厚度


(续)


6)在本步中再一次检验所有的气门间隙。若气门间隙不正确,从第一步开始重复程序。

7)检验完后,按照拆卸的相反顺序安装相关零件。
