1.正时链单元拆装

1）拆除下列部件。

①火花塞垫片。

②加速踏板拉线与支架（L8）。

2）断开蓄电池负极电缆。

3）拆除下列部件。

①点火线圈。

②传动带。

③底盖及挡泥板（RH）

④前轮与轮胎（RH）。

⑤将驱动轴（RH）从联轴器上拆下来，将驱动轴（RH）放在一边。

⑥曲轴位置（CKP）传感器。

⑦使A/C压缩机的管路保持连接状态，并使A/C压缩机的位置不会导致障碍。

⑧使冷却液膨胀罐的软管保持连接状态，并且使冷却液膨胀罐的位置不会导致障碍。

4）拆下支架的安装螺母，然后从汽车上拆下支架及动力转向泵软管。

5）按图5-35所示顺序进行拆卸。

6）按与拆卸相反的顺序进行安装。

7）起动发动机。进行以下检查和调整：

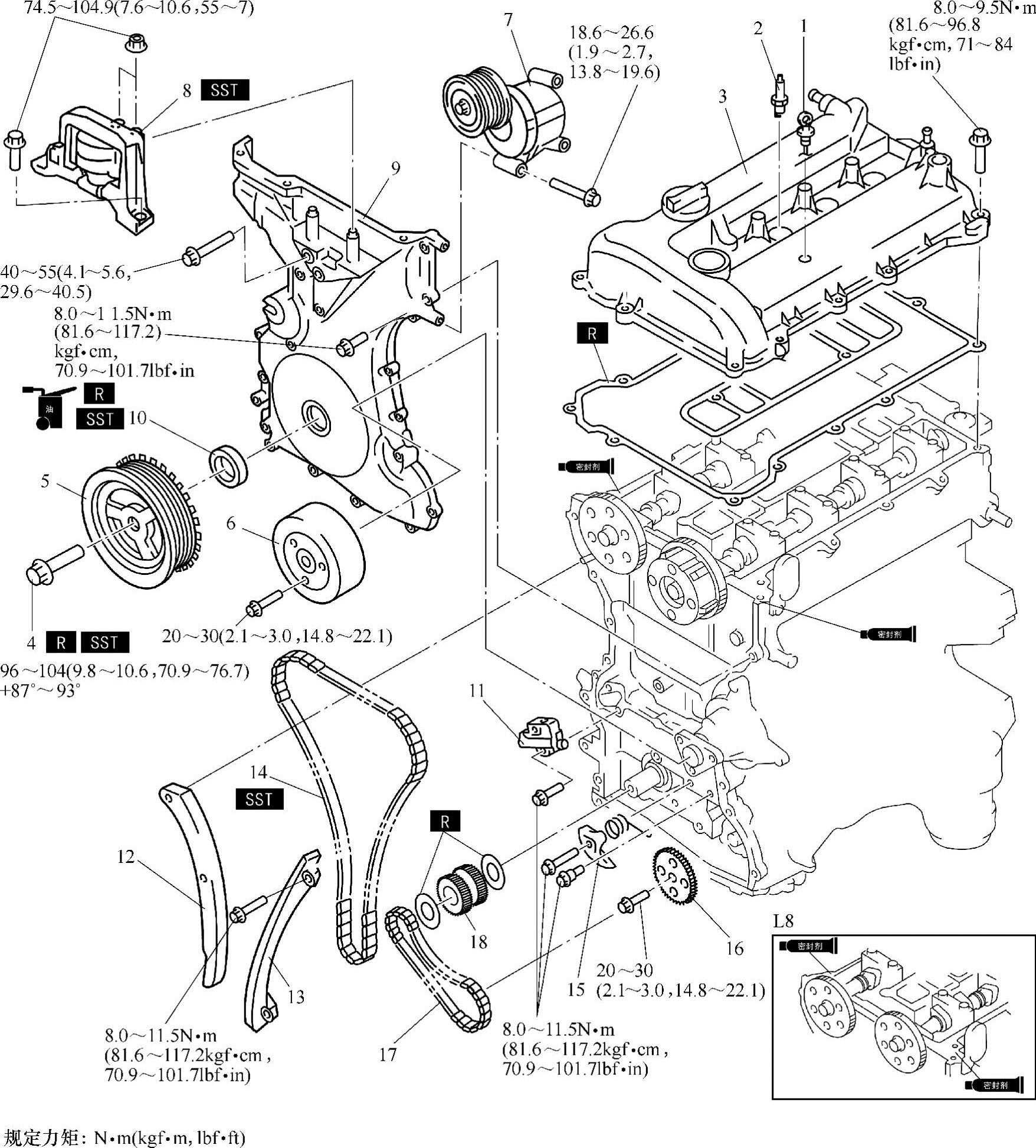

图5-35 正时链单元拆卸

1—油尺（LF） 2—火花塞 3—气缸盖罩 4—曲轴带轮锁定螺栓 5—曲轴带轮 6—水泵带轮 7—传动带自动张紧器 8—3号发动机支架胶垫和3号发动机连接支架 9—发动机前罩 10—前油封 11—链条张紧器 12—张紧臂 13—链条导板 14—正时链条 15—机油泵链条张紧轮 16—机油泵链轮 17—动力转向泵链条 18—曲轴链轮(www.daowen.com)

①发动机机油泄漏。

②带轮与传动带的偏差和接触。

③检查点火正时、怠速和怠速混合气。

2.正时链单元的拆卸方法

（1）链条张紧器的拆卸

1）使用合适的旋具或等效工具为链条张紧器棘轮解锁。

2）缓慢压下张紧装置活塞。

3）使用1.5mm（0.059in）的金属丝或回形针固定张紧装置活塞。

（2）机油泵链轮拆卸/安装

1）将曲轴带轮及其螺栓暂时性安装在曲轴上，并将机油泵固定，防止旋转。

2）拆/装油泵链轮，然后拆下曲轴带轮及其锁紧螺栓。

拧紧力矩：

20～30N·m（2.1～3.0kgf·m，14.8～22.1lbf·in）

（3）正时链条的安装

1）如图5-36所示，将SST专用工具安装到凸轮轴上。

2）安装正时链条。

3）从自动张紧器拆下定位金属丝或回形针，并张紧正时链条。

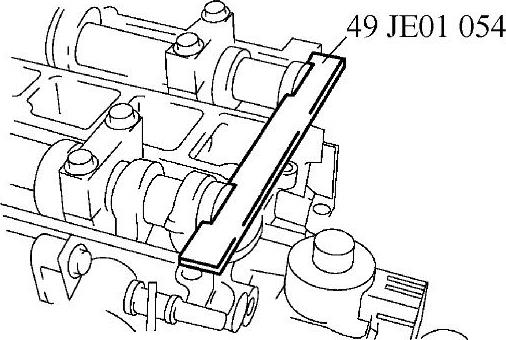

图5-36 安装SST专用工具
