1)断开蓄电池负极连接线。

2)拆下凸轮轴位置传感器(CKP)和曲轴位置传感器(CMP)。

3)拆下点火线圈和火花塞

4)按图5-6中所列顺序拆卸。

5)按与拆卸相反的顺序安装。

6)调整正时带变形量/张紧力。

7)检查曲轴位置传感器(CKP)气隙。

8)起动发动机检查带轮和正时带的连接情况。

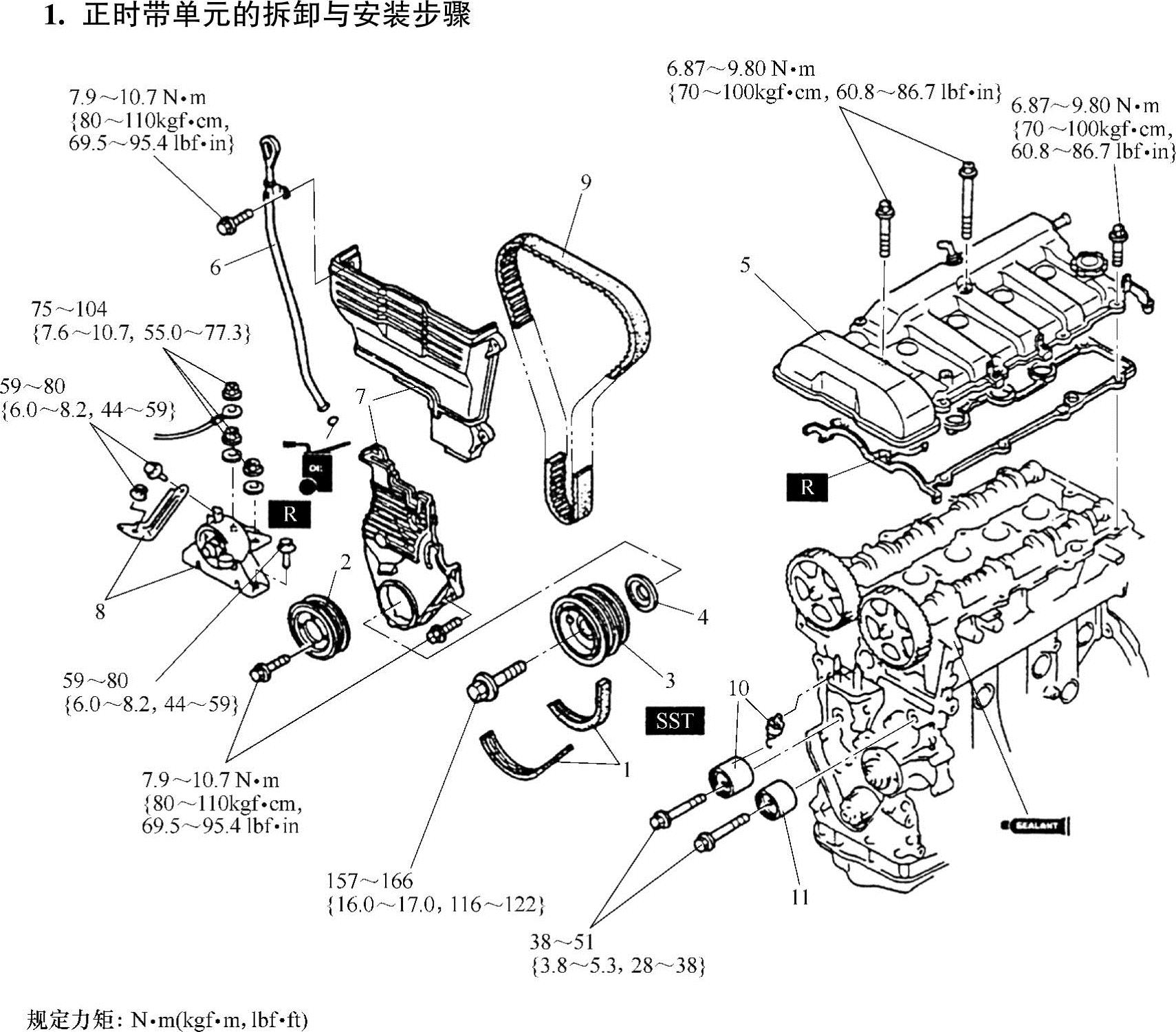

图5-6 FP发动机正时带单元分解图

1—传动带 2—水泵带轮 3—正时带轮 4—正时带导向轮 5—气缸盖罩 6—油尺和导管 7—正时带盖 8—发动机3号支撑橡胶垫 9—正时带 10—张紧轮,张紧轮弹簧 11—惰轮

2.正时带的拆卸方法

用专用工具固定曲轴进行正时带拆卸。

1)安装带轮锁紧螺栓

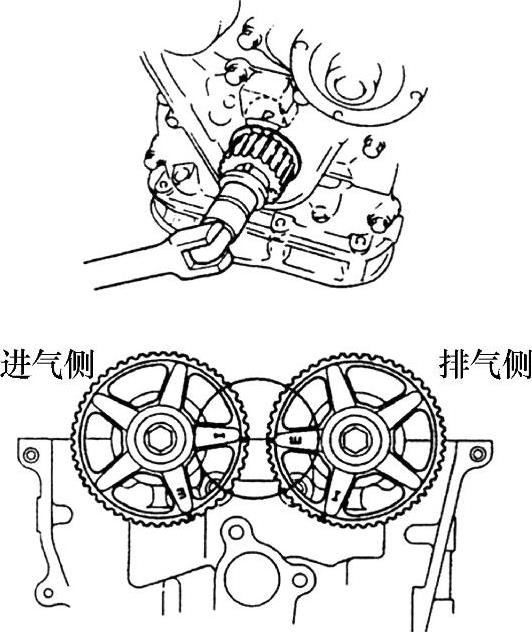

2)顺时针旋转曲轴并作好正时记号,如图5-7所示。


图5-7 转动曲轴作好正时记号

3)用套筒和扳手顺时针旋转张紧轮。

4)拆下张紧轮弹簧。

说明:

●为重新安装正确,拆卸时应在正时带上标明转动方向。

3.正时带单元安装步骤

(1)张紧轮、张紧轮弹簧的安装

1)测定张紧轮弹簧的自由长度

●若不在规定范围内,更换张紧轮弹簧。

●自由长度36.6mm(1.44in)。

2)安装张紧轮。

3)转动张紧轮。

●如果张紧轮没有阻力或不能旋转,更换张紧轮。

(2)正时带安装

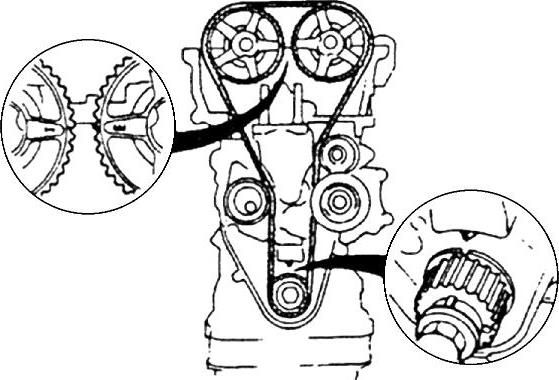

1)确定正时带轮的标记和凸轮轴带轮的标记对准,如图5-8所示。

2)如图5-9所示,安装正时带并使之压紧张紧轮。

3)顺时针旋转正时带轮两周,对准正时标记。

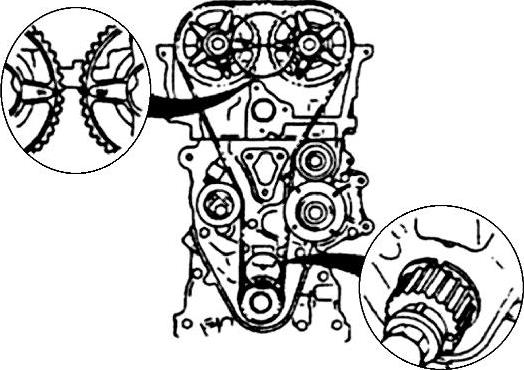

4)确认所有正时标记完全对准,如图5-10所示。

●如果没有对准,拆卸正时带,从第一步重新开始操作。

5)用扳手顺时针旋转张紧轮。

6)将张紧轮弹簧挂好。


图5-8 检查正时标记的对准


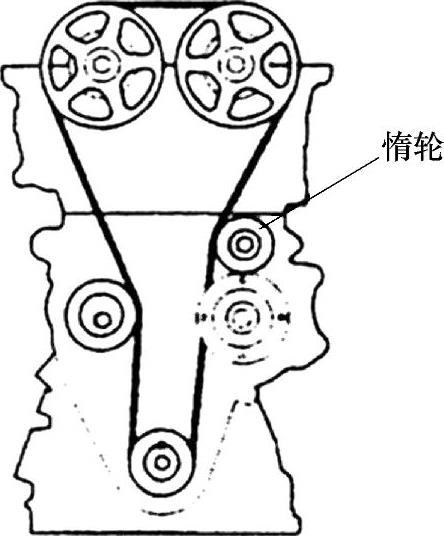

图5-9 安装正时带


图5-10 确认正时标记对准

7)顺时针旋转曲轴两次,确定所有的正时标记都已对准。

●如果没有对准,拆卸正时带,从第一步重新开始操作。

4.气门间隙的检查与调整方法

(1)气门间隙检查

1)拆下气缸盖。

2)确认发动机已冷却。

3)测量气门间隙。

①顺时针旋转曲轴,使活塞位于第1缸上止点位置。

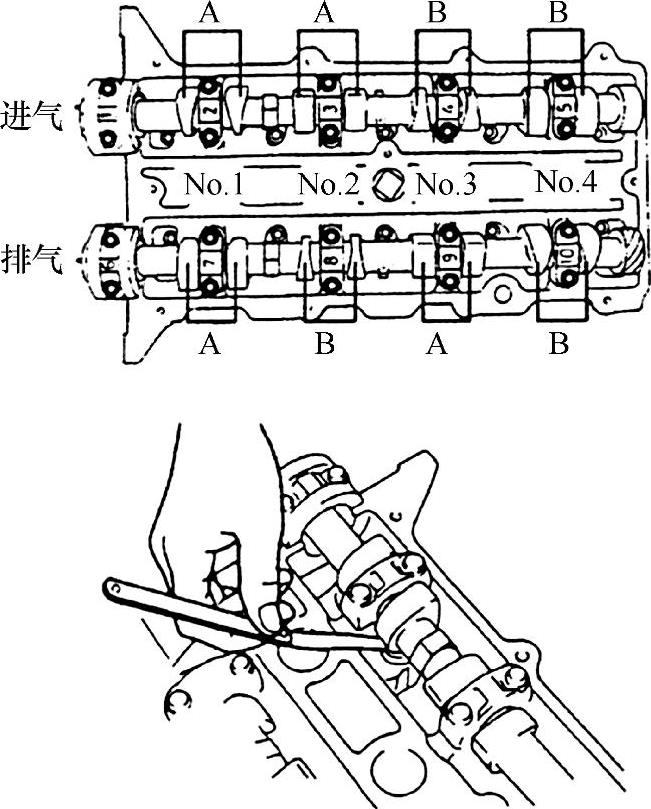

②在图5-11中A位置测量气门间隙。


图5-11 气门间隙检查

注意:

●一次只能拆卸一对螺栓,在拆卸下一对螺栓前,将刚拆下的螺栓上好。

●如气门间隙超出标准,则更换调整垫片

●气门间隙标准(发动机冷态下)

进气门:0.225~0.295mm(0.099~0.011in)

(0.26±0.035)mm[(0.010±0.001)in]

排气门:0.025~0.295mm(0.009~0.011in)

(0.26±0.035)mm[(0.010±0.001)in]

③顺时针旋转曲轴360,使活塞位于第4缸上止点位置。

④在图5-11中B位置测量气门间隙。

●如果间隙超过标准,则要换调整垫片。

●气门间隙标准(发动机冷态下)

进气门:0.225~0.295mm(0.099~0.011in)

(0.26±0.035)mm[(0.010±0.001)in]

排气门:0.025~0.295mm(0.009~0.011in)

(0.26±0.035)mm[(0.010±0.001)in]

4)安装上气缸盖。

(2)气门间隙的调整 本程序适合所有需要调整间隙的气门

1)顺时针旋转凸轮轴,便凸轮轮轴凸起部分朝上,位于满足调整需要的位置。

2)需要时拆卸凸轮轴瓦盖的安装螺栓。

①排气侧1、2、3缸调整垫片的拆卸。

②进气侧1、2、3缸调整垫片的拆卸。

③排气侧2、3、4缸调整垫片的拆卸。

④进气侧2、3、4缸调整垫片的拆卸。


图 5-12

注意:

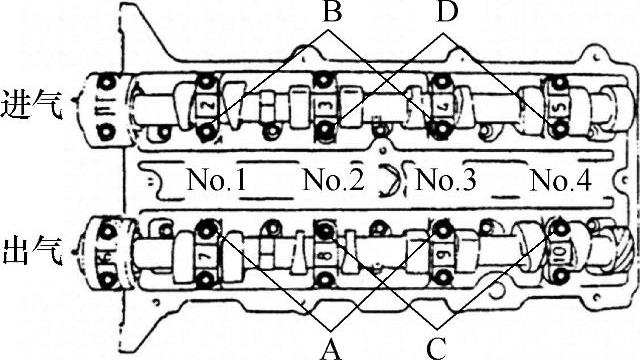

●进行进气侧2、3缸调整垫片的拆卸,需要拆下螺栓A或C,如图5-12所示。

●进行排气侧2、3缸调整垫片的拆卸,需要拆下螺栓B或D,如图5-12所示。

3)利用凸轮轴瓦盖螺栓孔来安装专用工具。

拧紧力矩

11.3~14.2N·m(115~145kgf·cm,100~125lbf·in)

4)在专用工具(轴和卡钳)上作好定位标记。

5)拧紧螺栓A来紧固专用工具(轴),如图5-12所示。

6)把专用工具(本体)置于气缸头的外部,把专用工具(爪)压下来更换垫片。

7)调准挺杆凹口以便能插入旋具。

8)将专用工具安装在气门挺杆凹口的旁边。

9)拧紧螺栓B,上紧专用工具(本体),如图5-12所示。

10)拧紧螺栓C,压下气门挺杆,如图5-12所示。

11)用旋具撬起调整垫片。

12)磁铁将调整垫片吸出。

13)选择合适的调整垫片。

新垫片厚度=旧垫片厚度+测量的气门

间隙-标准气门间隙[0.26mm(0.010in.)]

14)将调整垫片装入气门挺杆。

15)松开螺栓C,以便气门挺杆可以移动。

16)松开螺栓B,并拆下专用工具(主要部分)

17)拆下专用工具,并拧紧凸轮轴瓦盖螺栓。

18)再次确定气门间隙。

拧紧力矩:

11.3~14.2N·m(115~145kgf·cm,100~125lbf·in)
