2000-2012款日韩车系正时带单元拆卸方法

(1)正时带的拆卸

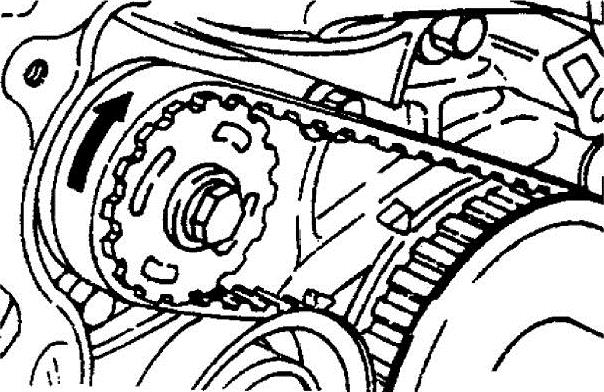

记下正时带旋转方向以确保复装时无误,如图4-35所示。

(2)动力转向泵带轮的拆卸

1)拆卸气缸体侧的旋塞。

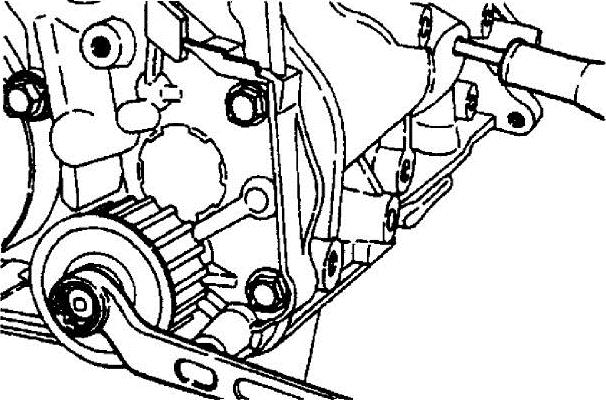

2)插入直径8mm的十字旋具,用以固定左侧平衡轴,如图4-36所示。

3)拆卸动力转向泵带轮螺母

4)拆卸动力转向泵带轮。

(3)曲轴螺栓的拆卸

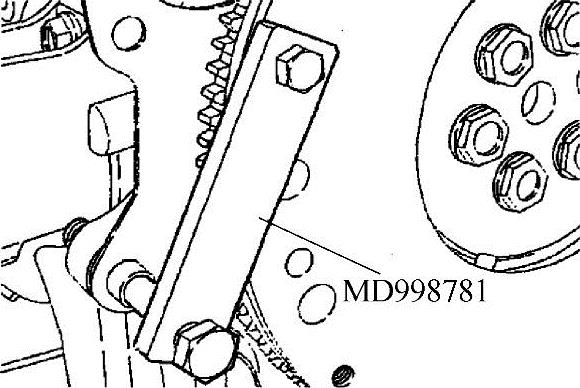

1)如图4-37所示,使用专用工具固定飞轮

2)拆卸曲轴螺栓。使用专用工具支撑飞轮。


图4-35 记下正时带旋转方向


图4-36 固定平衡轴


图4-37 固定飞轮

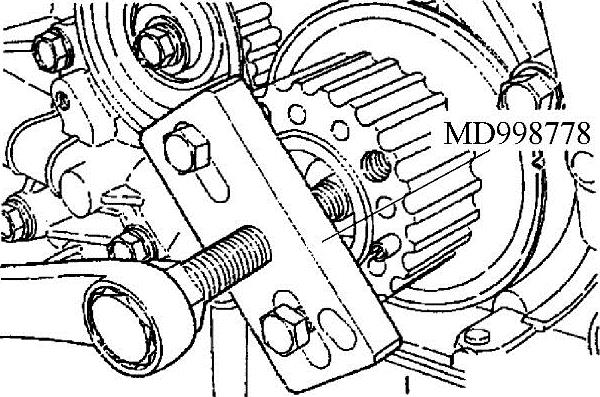

(4)曲轴带轮的拆卸 若因粘着不易拆卸,请使用专用工具,如图4-38所示。

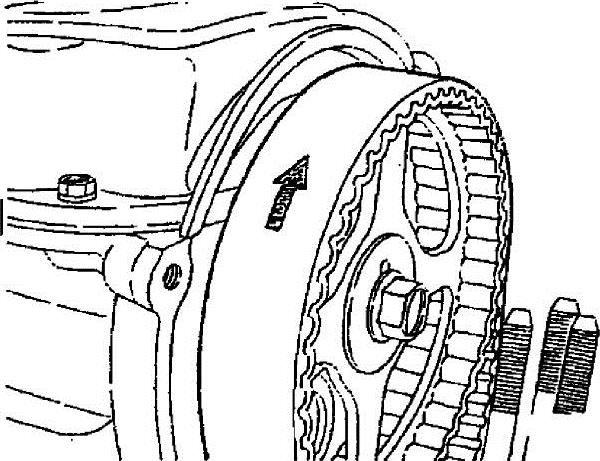

(5)正时带B拆卸 记下正时带旋转方向以期复装时无误,如图4-39所示。(www.daowen.com)

(6)平衡带轮拆卸

1)使用如图4-40所示工具,固定平衡轴带轮。

2)拆卸平衡轴带轮。

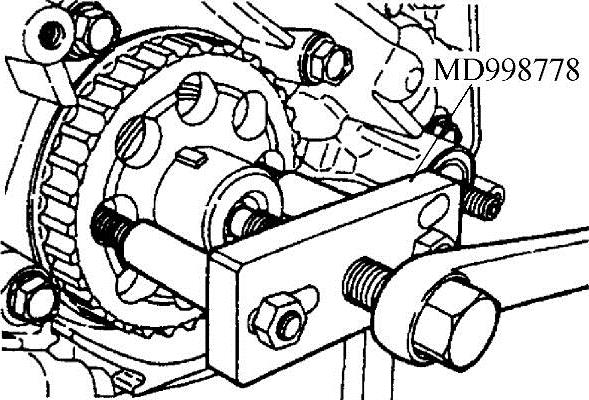

(7)曲轴带轮B拆卸 若因粘着不易拆卸,请使用专用工具,如图4-41所示。


图4-38 拆卸曲轴带轮


图4-39 记下正时带方向


图4-40 固定平衡轴带轮


图4-41 拆卸曲轴带轮

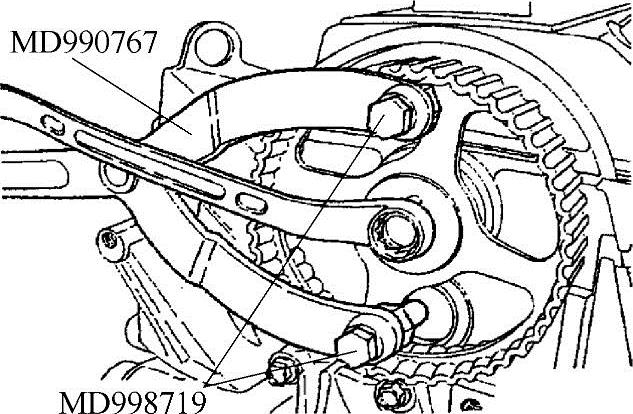

(8)凸轮轴带轮螺栓的拆卸

1)使用专用工具,固定凸轮轴正时带轮。

2)拆卸凸轮轴带轮螺栓,如图4-42所示。


图4-42 拆卸凸轮轴带轮
