正时带安装步骤及注意事项

(1)安装正时带张紧器调节器 如果正时带张紧器调节器推杆仍然完全伸出,按以下顺序进行设置。

1)将两块垫块放进台虎钳中,然后再放入正时带张紧器调节器。

2)慢慢地压正时带张紧器调节器的推杆,直到推杆的销孔与气缸的销孔对齐。

3)一旦二者对齐,将定位销插入销孔。

4)在发动机上安装正时带张紧器调节器。

(2)正时带的安装

安装后操作:

●安装交流发电机总成。

●安装曲轴轴带轮。

●安装冷却风扇和冷却风扇带轮。

●安装空气滤清器总成。

●安装蓄电池和蓄电池托架

●检查传动带的张力

●安装下部滑动保护板和发动机室底盖(前部)。

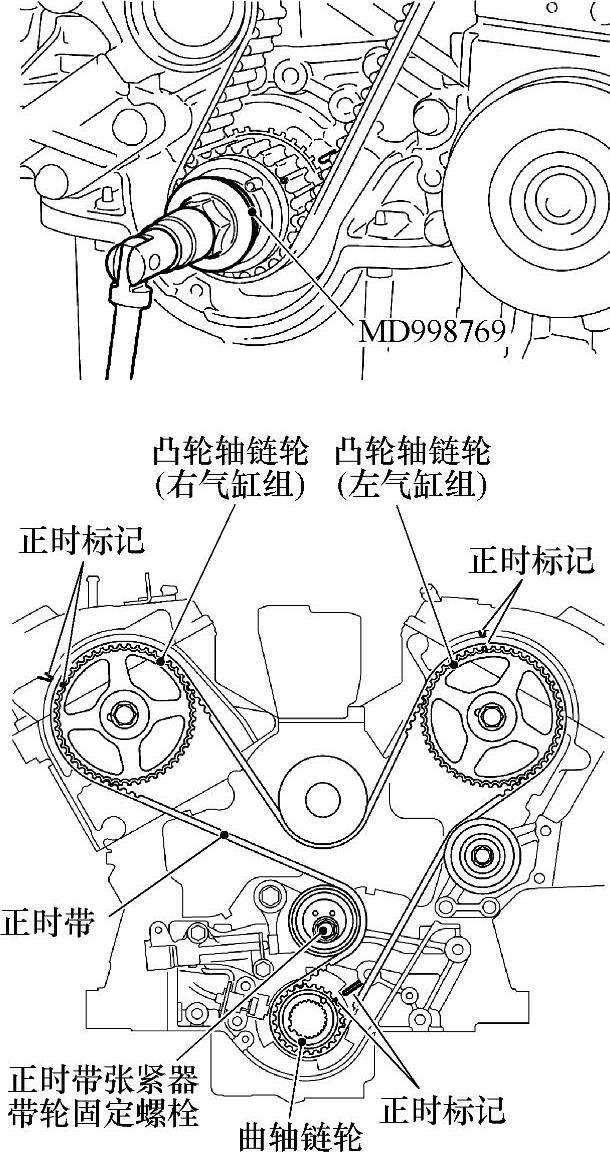

图4-8 正时带正时标记图

注意:将右气缸组凸轮轴链轮正时标记与气缸盖“R”标记一侧的正时标记对齐。

1)将凸轮轴链轮上的正时标记与气门室盖上的正时标记对正,以及将曲轴凸轮轴传动链轮上的正时标记与缸体上的正时标记对齐。

注意:

●将右气缸组凸轮轴链轮的正时标记与气缸盖“R”标记一侧的正时标记对齐。

●在弹簧力的作用下,凸轮轴链轮(右气缸组)容易转动,所以小心手指不要被碰到。

2)按照下列步骤安装正时带,以使正时带中各个链轮和带轮之间没有挠度。(www.daowen.com)

①曲轴凸轮轴传动链轮

②正时带张紧装置皮带轮

③凸轮轴链轮(左气缸组)

水泵带轮

⑤凸轮轴链轮(右气缸组)

⑥正时带张紧器带轮

3)逆时针转动凸轮轴链轮(右气缸组),直到张紧侧的正时带被拉紧。再次检查所有正时标记。

4)使用专用工具张紧轮套筒扳手将正时带张紧器带轮推入正时带,然后临时拧紧固定螺栓

5)使用专用工具曲轴链轮隔圈(MD998769)先逆时针转动曲轴1/4圈,然后再顺时针转动,直到对齐正时标记。

6)松开正时带张紧器带轮的固定螺栓。使用专用工具和扭力扳手向正时带施加张紧力矩。然后将固定螺栓拧紧至规定力矩。

●标准值:4.4N·m。

拧紧力矩:(48±6)N·m

7)拆下插入正时带张紧器调节器的定位销。

8)顺时针转动曲轴两次以对齐正时标记。

9)至少等待5min,然后检查确认正时带张紧器调节器推杆的伸出量(A)处于标准值范围内,如图4-9所示。

●标准值:4.8~5.5mm。


图4-9 检查推杆伸出量

10)如果未处于标准值范围内,则重复步骤1)~8)中的操作。

11)再次检查链轮的正时标记是否对齐。

(3)安装附件 安装附件支座总成和各附件。
