1.正时链单元分解

正时链单元分解见图3-105。

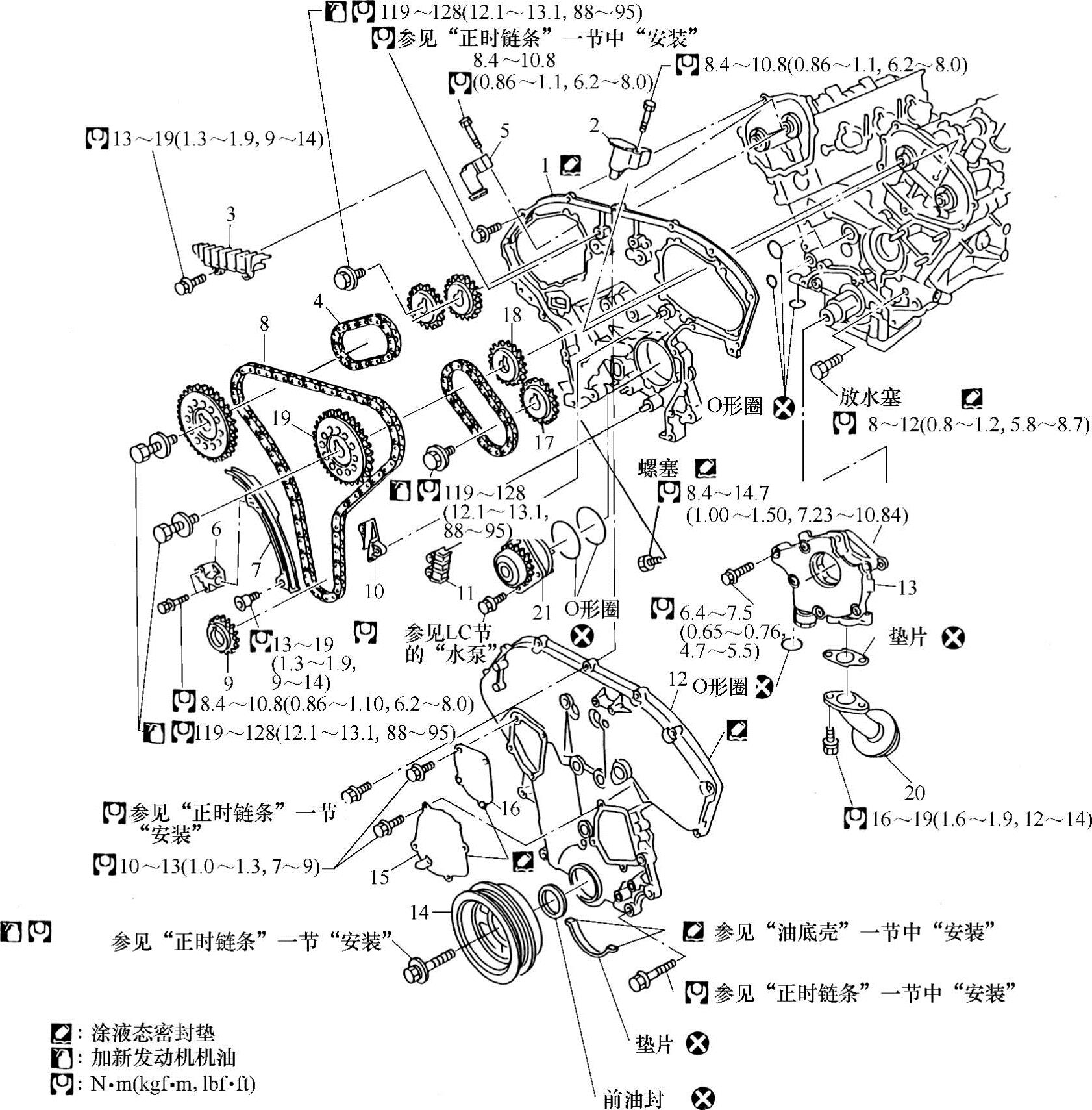

图3-105 VQ20DEVQ30DE发动机正时链单元分解

1—后正时链条室 2—左凸轮轴张紧器 3—内链条导向器 4—凸轮轴链轮 5—右凸轮轴张紧器 6—正时链条张紧器 7—松弛侧链条导向器 8—正时链条 9—曲轴链轮 10—下链条导向器 11—上链条导向器 12—前正时齿轮室 13—机油泵总成 14—曲轴带轮 15—水泵盖 16—链条张紧器盖 17—第2排气凸轮轴链轮 18—第2排气凸轮轴链轮 19—第1凸轮轴链轮 20—机油精滤器 21—水泵

2.正时带拆卸方法

1)拆下前正时链条室螺栓

●按图3-106中所示数字顺序拧松螺栓。

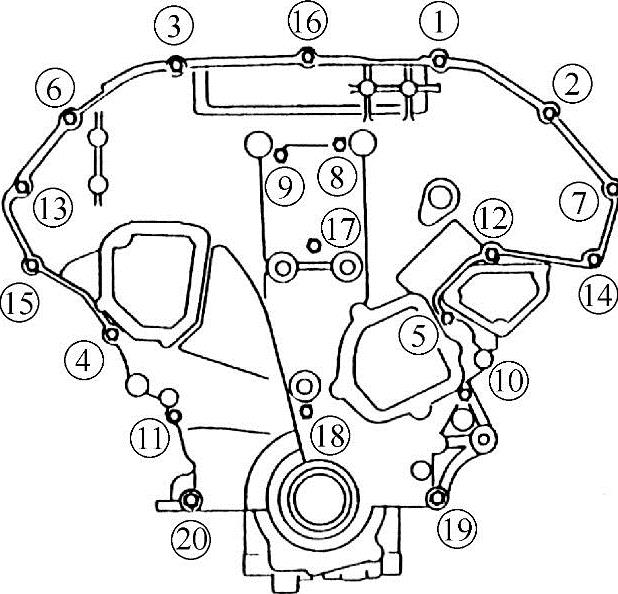

图3-106 拆下正时链条室螺栓

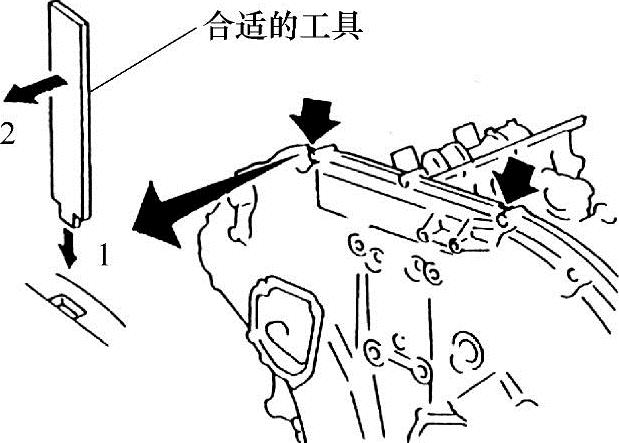

2)拆下前正时链条室,如图3-107所示。

●不要刮密封表面。


图3-107 拆下前正时链条室

3)拆下内正时链条导向器。

4)拆下上链条导向器。

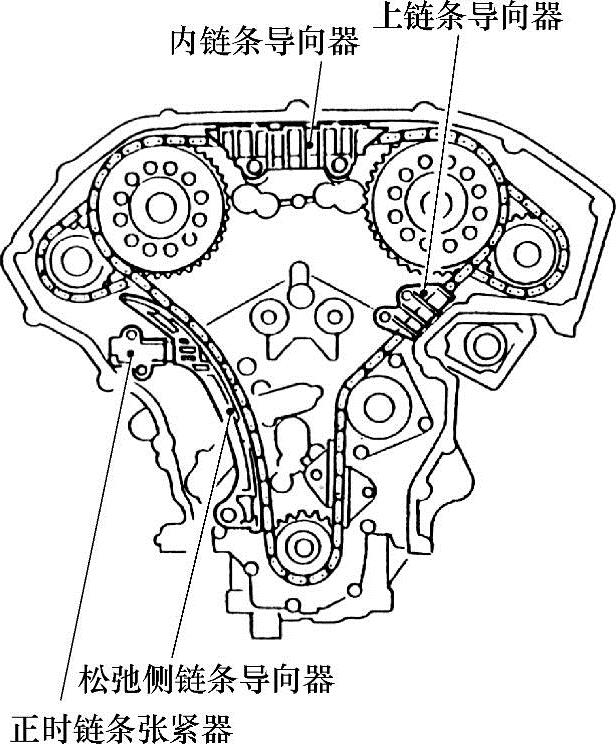

5)拆下正时链条张紧器和松弛侧链条导向器,如图3-108所示。

6)拆下第1左右凸轮轴链轮螺栓。

7)拆下两端的第1凸轮轴链轮、曲轴链轮和正时链条。

8)在左右凸轮轴张紧器上加一个合适的止推销。

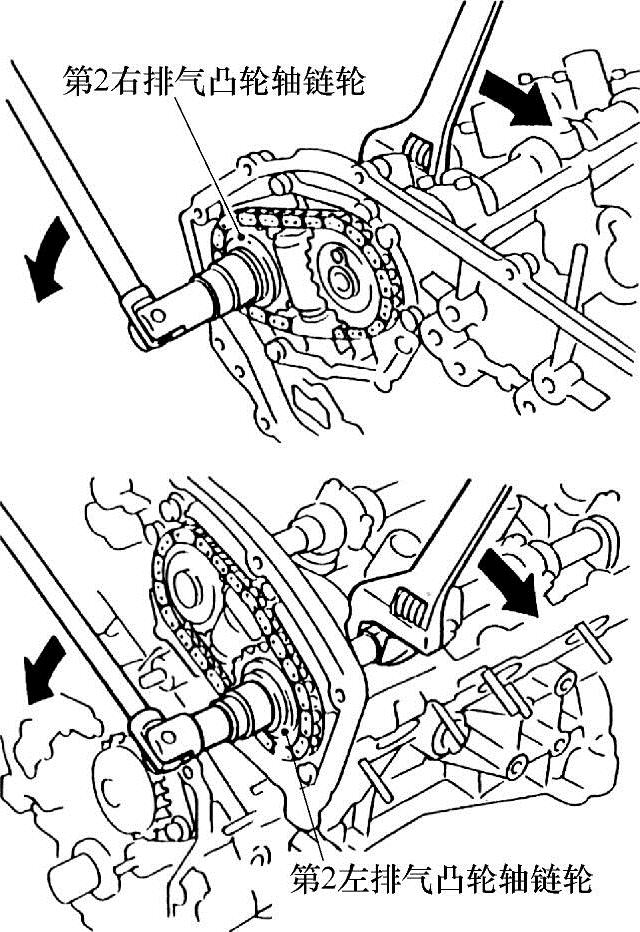

9)拆下两侧的第2排气凸轮轴链轮链条,如图3-109所示。

10)拆下第2排气凸轮轴链轮、第2进气凸轮轴链轮以及两侧的凸轮轴链条,如图3-110所示。


图3-108 拆下导向器和张紧器


图3-109 拆下左右排气凸轮轴链轮

11)拆下下链条导向器。

12)用刮刀从前正时链条室上除掉所有密封胶痕迹。

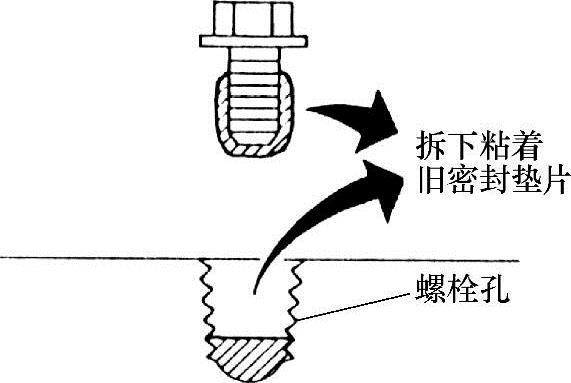

●从螺栓孔及螺纹处拆下密封垫片,如图3-111所示。

13)用刮刀从水泵盖上除掉所有的密封胶痕迹。

∗检查:


图3-110 拆下第2进气、排气凸轮轴链条


图3-111 拆下密封垫片

检查滚柱链节是否有裂纹或磨损,必要时更换,如图3-112所示。

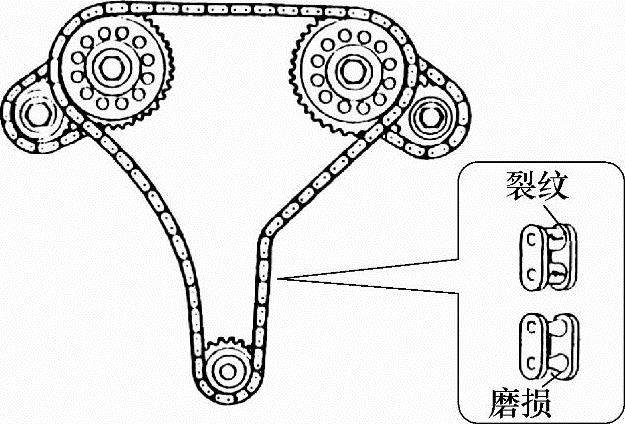

图3-112 检查滚柱链节

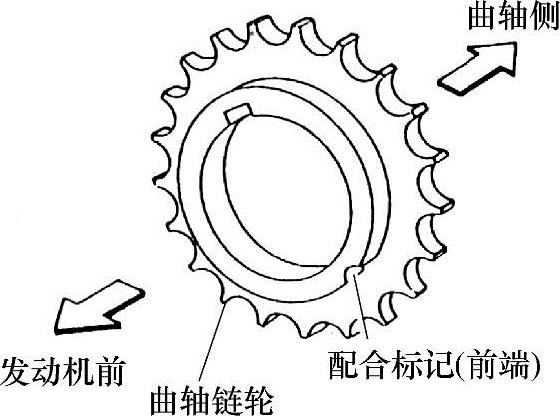

图3-113 确认曲轴链轮配合标记

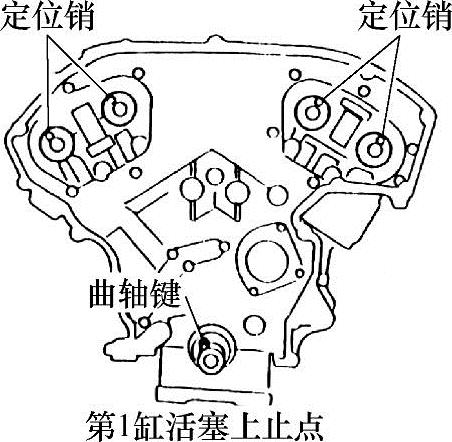

图3-114 第一缸活塞设定于TDC位置


图3-115 安装下链条导向器

3.正时带单元的安装(www.daowen.com)

1)将曲轴链轮装到曲轴上。

●确认曲轴链轮的配合标记面向发动机前方,如图3-113所示。

2)转动曲轴使第一缸活塞处于压缩行程上止点(TDC),如图3-114所示。

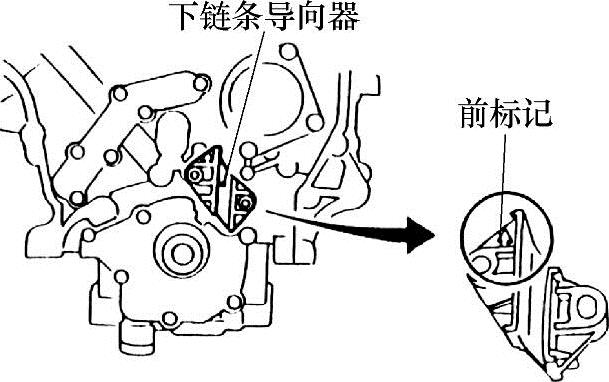

3)将下链条导向器安装在定位销上,导向器上的前向标记向上,如图3-115所示。

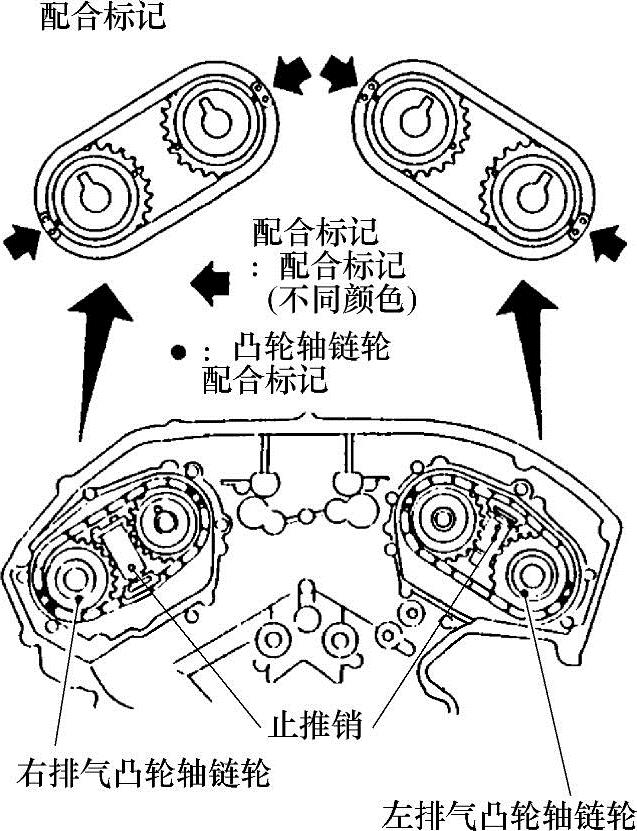

4)如图3-116所示,将左右进气凸轮轴链轮(第2)、排气凸轮轴第2链轮上的标记与凸轮轴链条的标记对准。

5)将左凸轮轴定位销放入凸轮轴链轮上的定位槽内,并将其安装在凸轮轴上,拧紧左排气凸轮轴第2链轮螺栓。

6)将右凸轮轴定位销放入凸轮轴链轮孔内,并将链轮装在凸轮轴上。

7)拧紧右排气凸轮轴第2链轮螺栓。

①确保左右进气凸轮轴第2链轮上的正时标记与凸轮轴链条标记对准。

②加新的发动机机油润滑凸轮轴链轮螺栓和螺纹。

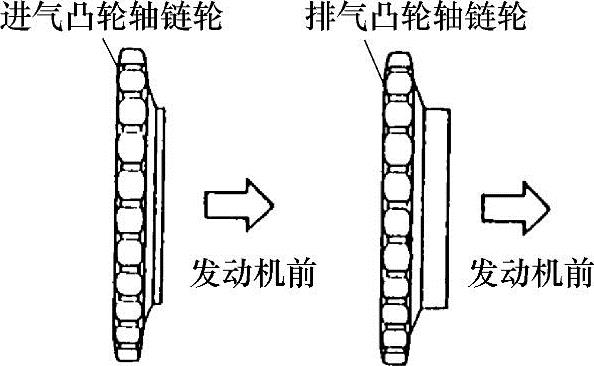

8)安装进排气凸轮轴链轮、注意不要弄混(两者厚度不同),如图3-117所示。

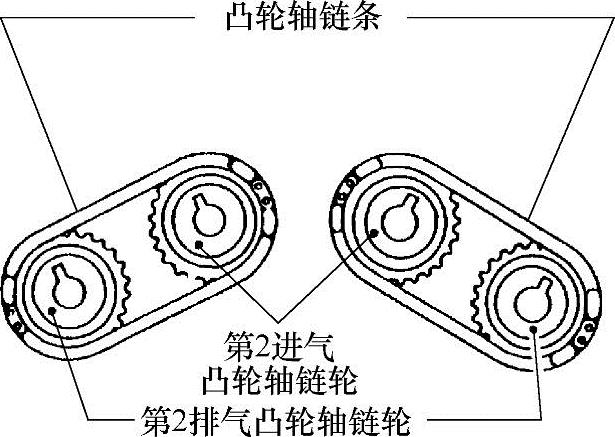

图3-116 左右凸轮轴链轮配合标志


图3-117 安装进排气凸轮轴链轮

9)拆下左右凸轮轴张紧器止推销,如图3-118所示。

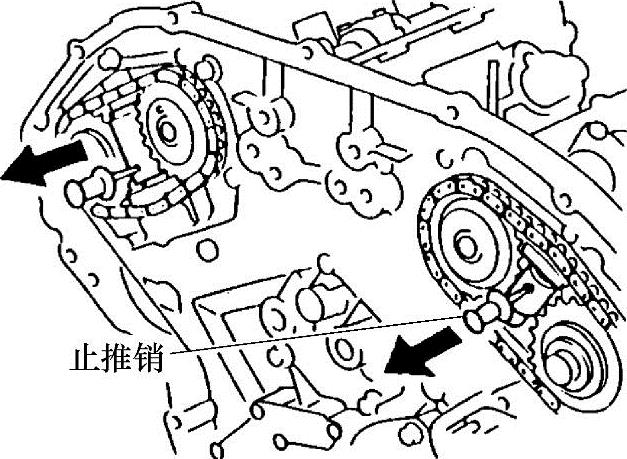

图3-118 拆下凸轮轴张紧器止推销

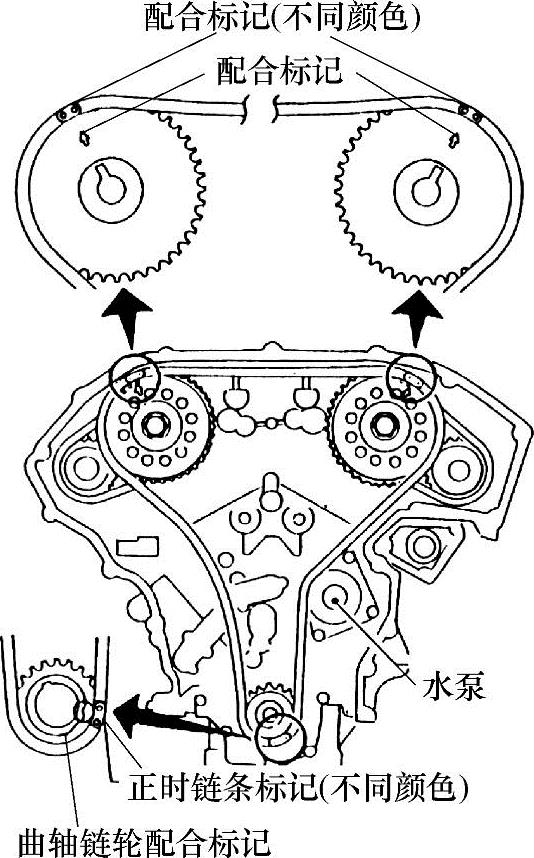

图3-119 安装正时链条

10)将曲轴链轮的配合标记与图3-119中所示链条上的配合标记(金色)对准。

11)将下列正时链条将在水泵支架上。

12)将链轮定位槽与凸轮轴配合好后,将左右凸轮轴链轮(第一)装在正时链条上。

13)拧紧左右凸轮轴第一链轮螺栓。

●螺栓座表面和螺纹涂抹新的发动机机油。

14)安装正时链条,确保曲轴链条和左右凸轮轴链轮上的配合标记与正时链条上的配合标记对准。

15)安装内链条导向器。

16)安装上链条导向器。

17)安装正时链条张紧器和松弛侧链条导向器。

18)在前正时链条室上涂抹液态密封垫。

19)将后室销装在前正时链条室上的定位销孔中。

20)按图3-120中数字所示顺序将螺栓拧紧至规定的力矩值。

●拧紧后放置30min以上。

21)在水泵盖上涂液态密封垫。

22)安装水泵盖。

●在水泵盖配合表面上连续加一圈液态密封垫。

23)在左右摇臂室罩上涂液态密封垫。

●使用纯正液态密封垫或同类品。

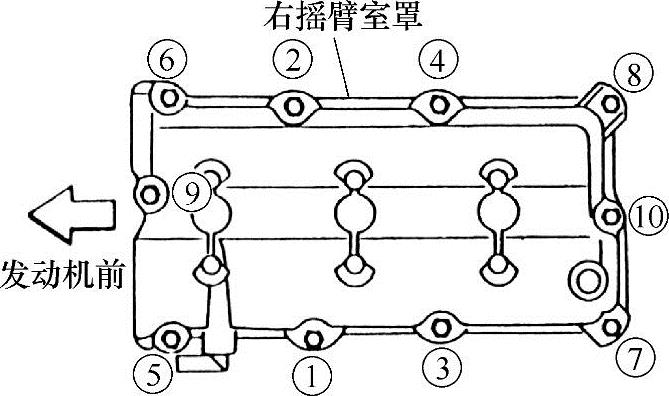

24)安装左右摇臂室罩,如图3-121所示。

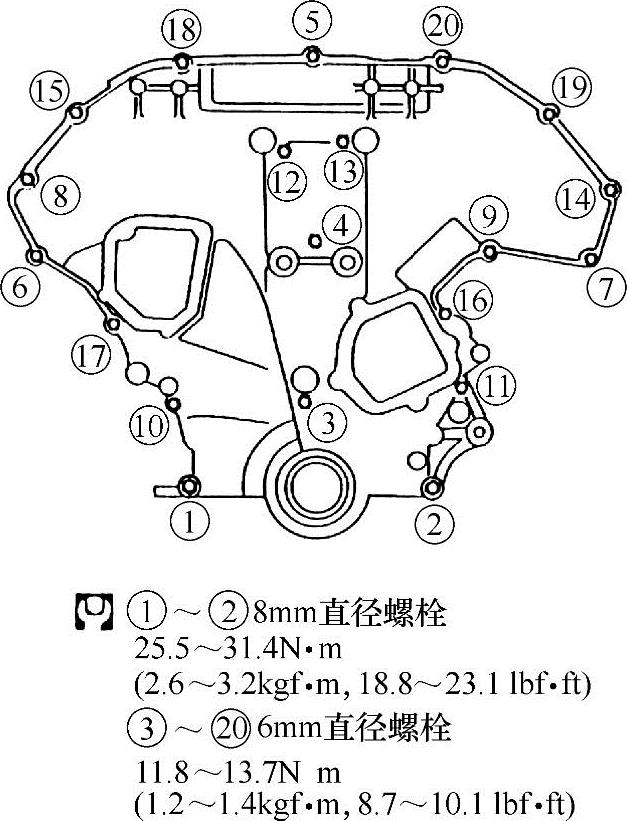

图3-120 安装正时链室


图3-121 安装左右摇臂室罩
