1.正时链单元拆解方法

1)断开蓄电池负极端子电缆

2)拆卸1号发动机盖分总成。

3)拆卸前轮(右)。

4)拆卸发动机下盖(左)。

5)拆卸发动机下盖(右)。

6)拆卸前翼子板密封件(右)。

7)排出发动机机油。

8)拆卸前排气管总成。

9)拆卸2号发动机安装支撑件(右)。

10)拆卸发动机移动控制杆分总成。

11)拆卸2号发动机安装支座(右)。

12)拆卸V带。

13)拆卸发电机总成。

14)拆卸水泵总成。

15)拆卸点火线圈总成。

16)断开通风软管。

17)断开2号通风软管。

18)拆卸气缸盖罩分总成。

①拆卸2个螺栓并断开2根发动机导线。

②拆卸8个螺栓、2个螺母和气缸盖罩。

19)将1号气缸置于压缩行程上止点(TDC)位置上。

20)拆卸曲轴带轮。

21)拆卸曲轴位置传感器

22)拆卸油底壳分总成。

①拆卸12个螺栓和2个螺母。

②在曲轴箱和油底壳之间插入专用工具的刀片。切断密封件并拆卸油底壳。

23)拆卸1号链条张紧器总成。

24)安装发动机吊耳。

25)拆卸带V形加强筋的传动带张紧轮总成。

26)拆卸发动机安装隔热板。

27)拆卸发动机安装支座(右)。

28)拆卸正时链盖分总成。

29)拆卸正时链条箱油封

30)拆卸1号曲轴位置传感器信号盘。

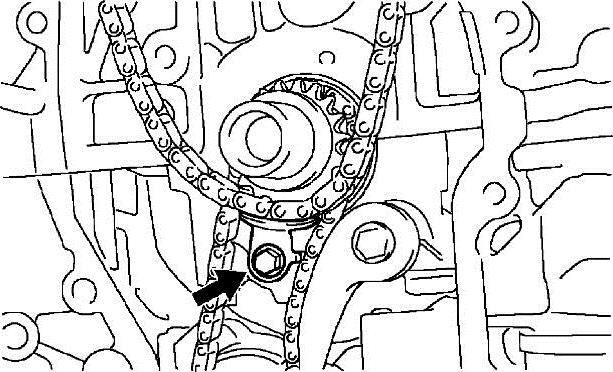

31)拆卸螺栓和链条张紧器滑块,见图1-177。


图1-177 拆卸链条张紧器滑块

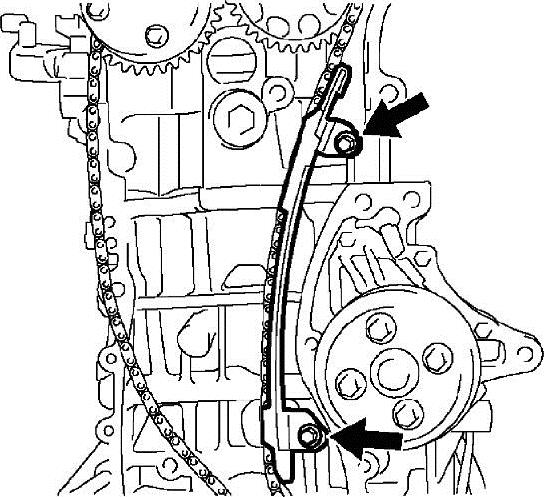

32)拆卸1号链条减振器。拆卸2个螺栓和链条减振器,见图1-178。


图1-178 拆卸链条减振器

33)拆卸正时链条导向器。拆卸螺栓和正时链条导向器,见图1-179。

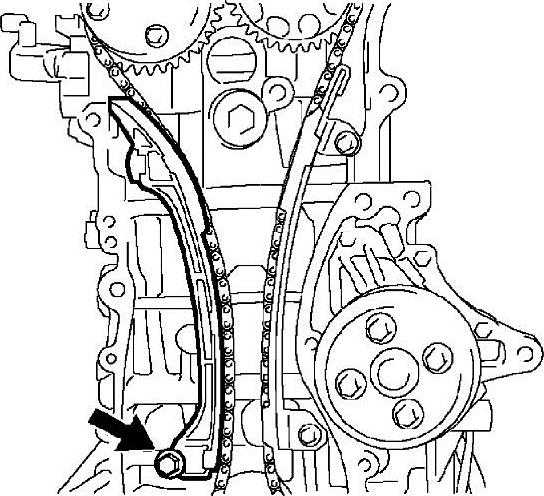

图1-179 拆卸螺栓和正时链条导向器

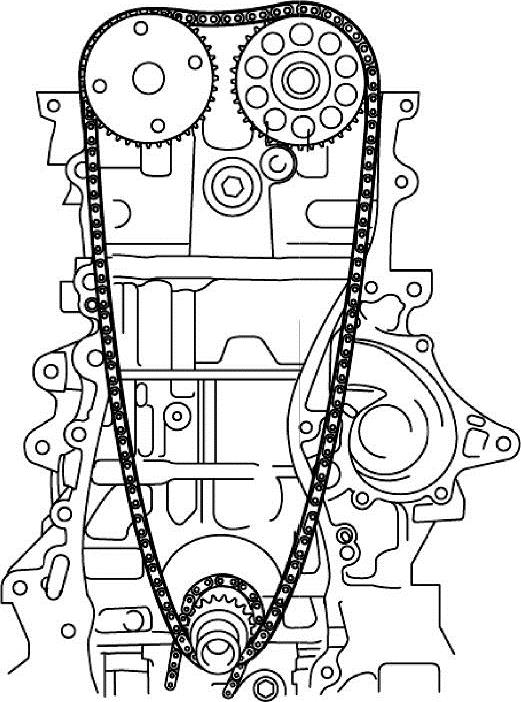

34)拆卸链条分总成,见图1-180。

35)拆卸曲轴正时链轮

36)拆卸2号链条分总成。

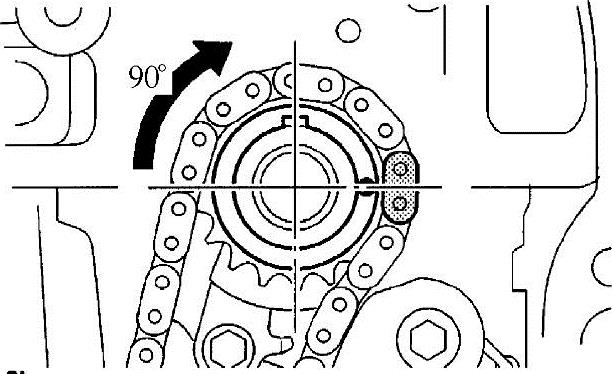

①按逆时针方向转动曲轴90°,使机油泵驱动轴链轮的调节孔与机油泵的槽对准,见图1-181。


图1-180 拆卸正时链条总成

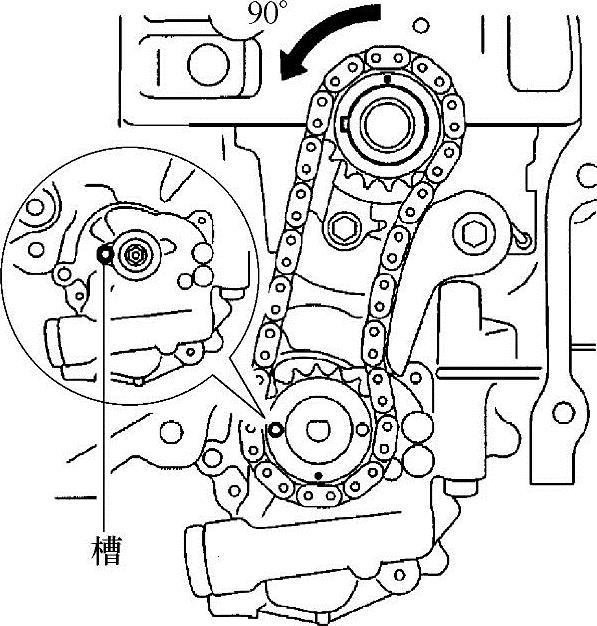

图1-181 对正调节孔

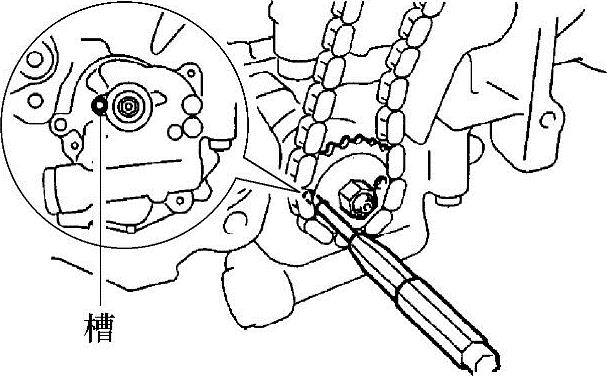

②将一个直径为4mm的钢条插入机油泵驱动轴链轮的调节孔内,将齿轮锁止,然后拆卸螺母,见图1-182。


图1-182 锁止机油泵齿轮

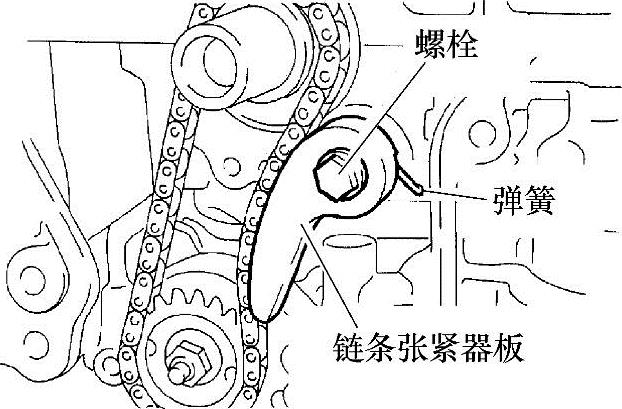

③拆卸螺栓、链条张紧器板和弹簧,见图1-183。

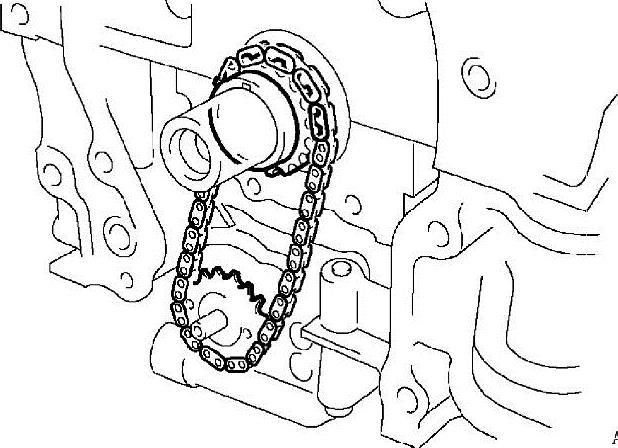

④拆卸链条张紧器、机油泵从动链轮和链条,见图1-184。


图1-183 拆卸链条张紧器


图1-184 拆卸机油泵从动链轮

2.正时链单元安装步骤

1)安装2号链条分总成

①将曲轴键置于左侧水平位置。

②转动驱动轴,使缺口朝上,见图1-185。

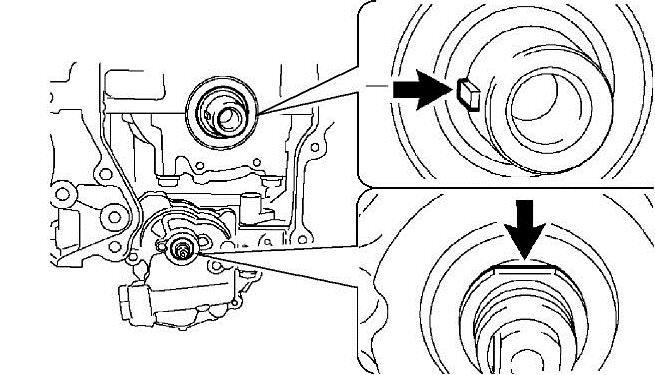

图1-185 转动驱动轴

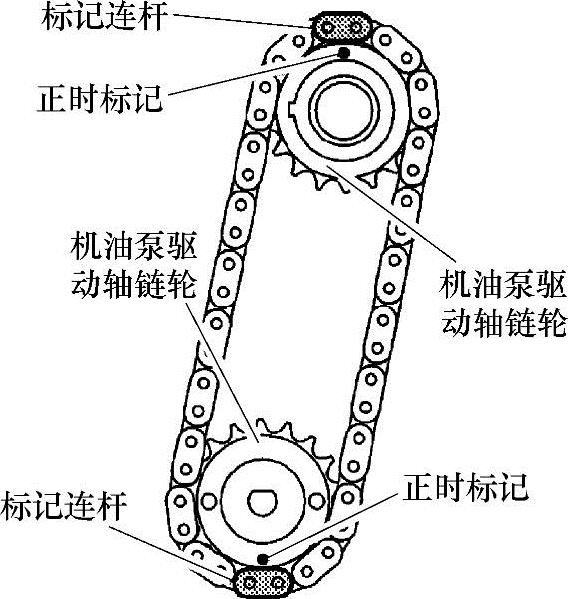

③如图1-186所示,将黄色标记连杆与各齿轮的正时标记对准。

④用齿轮上的链条,将链轮安装到曲轴和机油泵上。

⑤用螺母暂时拧紧机油泵驱动轴链轮。

⑥将缓冲弹簧插入调节孔内,然后用螺栓安装链条张紧器板。

力矩:12N·m(122kgf·cm,9lbf·ft)

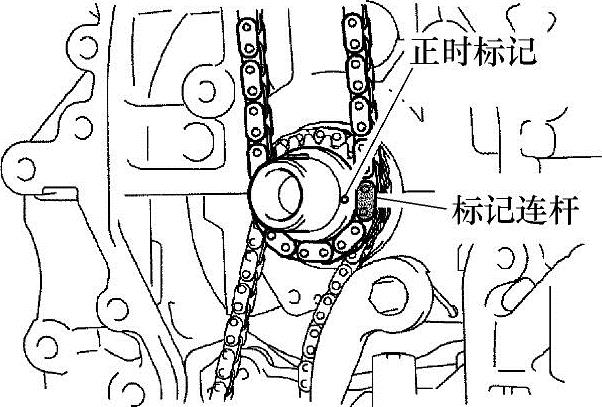

图1-186 对准正时标记(www.daowen.com)

⑦对准机油泵驱动轴链轮的调节孔与机油泵的槽。

⑧将一个直径为4mm的条插入机油泵驱动轴齿轮的调节孔内,将齿轮锁止,然后拧紧螺母。

●力矩:30N·m(301kgf·cm,22lbf·ft)

⑨按顺时针方向转动曲轴90°,并将曲轴键朝上,如图1-187所示。


图1-187 顺时针转动曲轴90°

2)安装曲轴正时链轮。

3)安装1号链条减振器。用2个螺栓安装链条调振器。

●力矩:9.0N·m(92kgf·cm,80lbf·in)

4)安装链条分总成。

①将1号气缸设定为压缩行程上止点(TDC)位置。

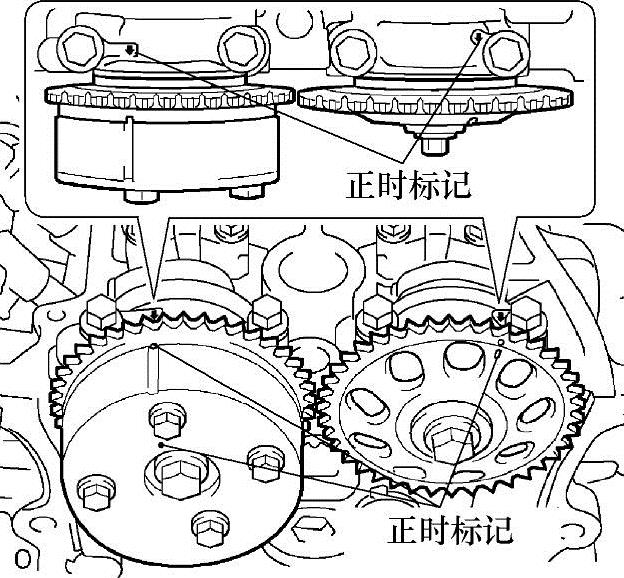

a.用扳手转动凸轮轴(使用六角部分的顶部),使凸轮轴正时齿轮的各正时标记与1号以及2号轴承盖上的各正时标记均对准,如图1-188所示。

b.用曲轴带轮螺栓,将曲轴转动到曲轴键朝上的位置。


图1-188 对准正时标记

②将链条安装到曲轴正时链轮上,使金色或粉色标记连杆与曲轴上的正时标记对准,见图1-189。


图1-189 对准正时标记

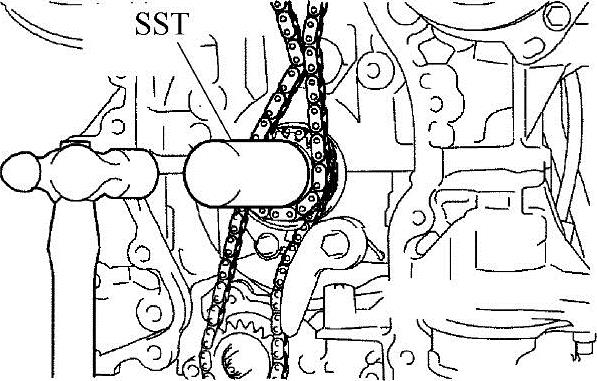

③用专用工具和锤子敲入曲轴正时链轮,见图1-190。


图1-190 装入曲轴正时链轮

④将金色或黄色标记连杆对准凸轮轴正时齿轮和链轮上的各正时标记,然后安装链条,见图1-191。

5)用螺栓安装链条张紧器滑块。

●力矩:19N·m(194kgf·cm,14lbf·ft)

6)用螺栓安装正时链条导向器。

●力矩:9.0N·m(92kgf·cm,80lbf·in)


图1-191 对准正时标记

7)安装1号曲轴位置传感器信号盘。安装传感器信号盘时让“F”标记朝上,见图1-192。

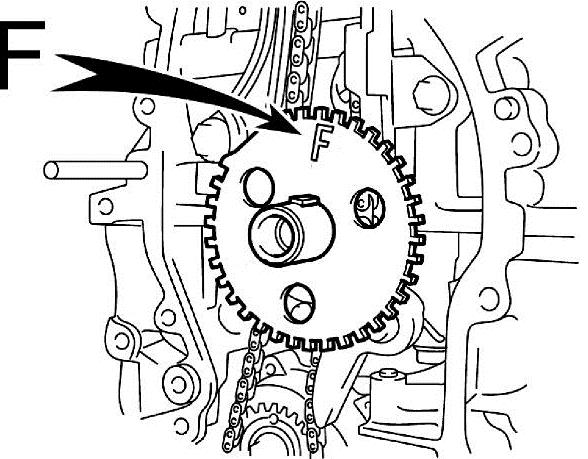

图1-192 安装1号曲轴位置传感器信号盘


图1-193 安装链条张紧器

8)安装正时链条箱油封。

9)安装正时链盖分总成。

10)安装带V形加强筋的传动带张紧轮总成。用螺栓和螺母安装带V形加强筋的传动带张紧轮。

●力矩:60N·m(607kgf·cm,44lbf·ft)

11)安装发动机安装支座(右)。用3个螺栓安装安装支座。

●力矩:54N·m(551kgf·cm,40lbf·ft)

12)安装发动机安装隔热板。

13)拆卸发动机吊耳。

14)安装油底壳分总成。

15)安装曲轴位置传感器。

16)安装曲轴带轮。

17)安装1号链条张紧器总成。

①松开棘轮爪,然后将柱塞完全推入并将卡钩钩住销,以使柱塞保持在如图1-193所示位置。

②用2个螺母安装新垫片和链条张紧器。

●力矩:9.0N·m(92kgf·cm,80lbf·in)

③按逆时针方向转动曲轴,然后从卡钩上断开柱塞定位销。

④按顺时针方向转动曲轴,然后检查柱塞是否伸出。

18)安装气缸盖罩分总成。

19)安装2号通风软管。

20)安装通风软管。

21)安装点火线圈总成。用4个螺栓安装4个点火线圈。

●力矩:9.0N·m(92kgf·cm,80lbf·in)

22)安装叶轮泵总成。

23)安装发电机总成。

24)安装V带。

25)安装2号发动机安装支座(右)。

26)安装发动机移动控制杆分总成。

27)安装2号发动机安装支撑件(右)。

28)安装前排气管总成。

29)添加发动机机油。

30)将电缆连接到蓄电池负极端子上。

31)检查发动机机油是否泄漏。

32)检查有无废气泄漏。

33)检查点火正时。

34)安装前翼子板密封件(右)。

35)安装发动机下盖(左)。

36)安装发动机下盖(右)。

37)安装前轮(右)。

38)安装1号发动机盖分总成。
