发动机维修速查手册2004-2012款皇冠

1.正时链单元分解

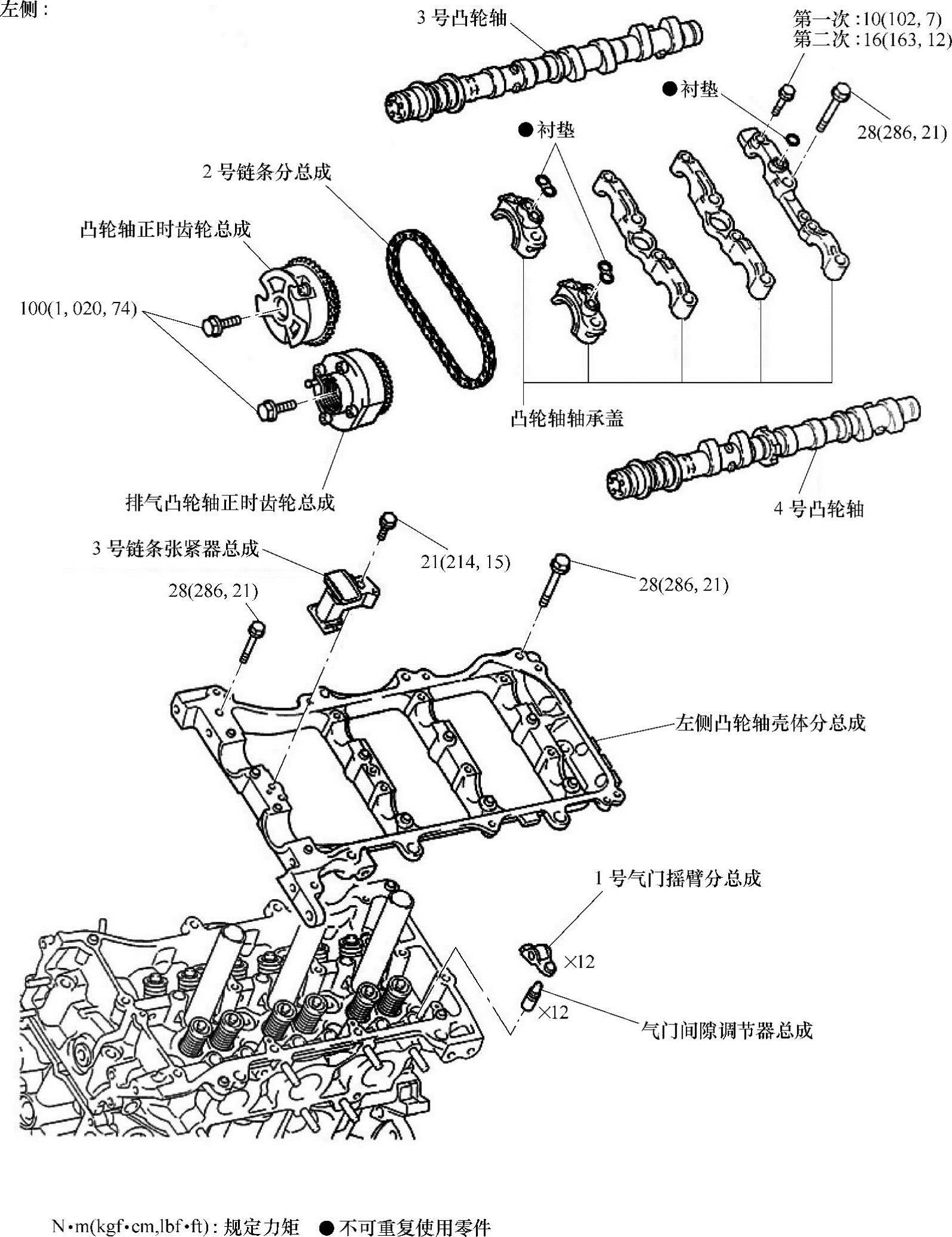

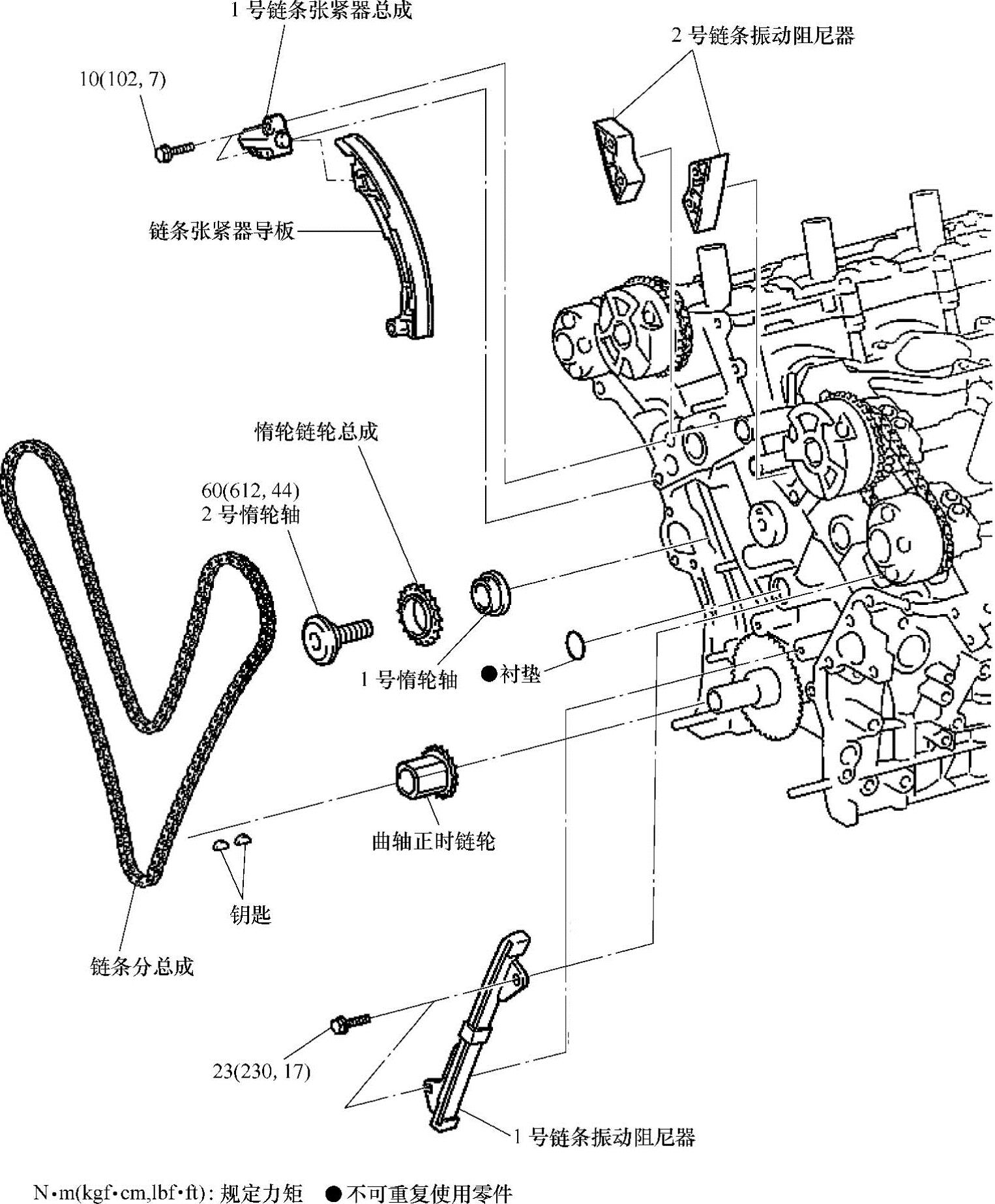

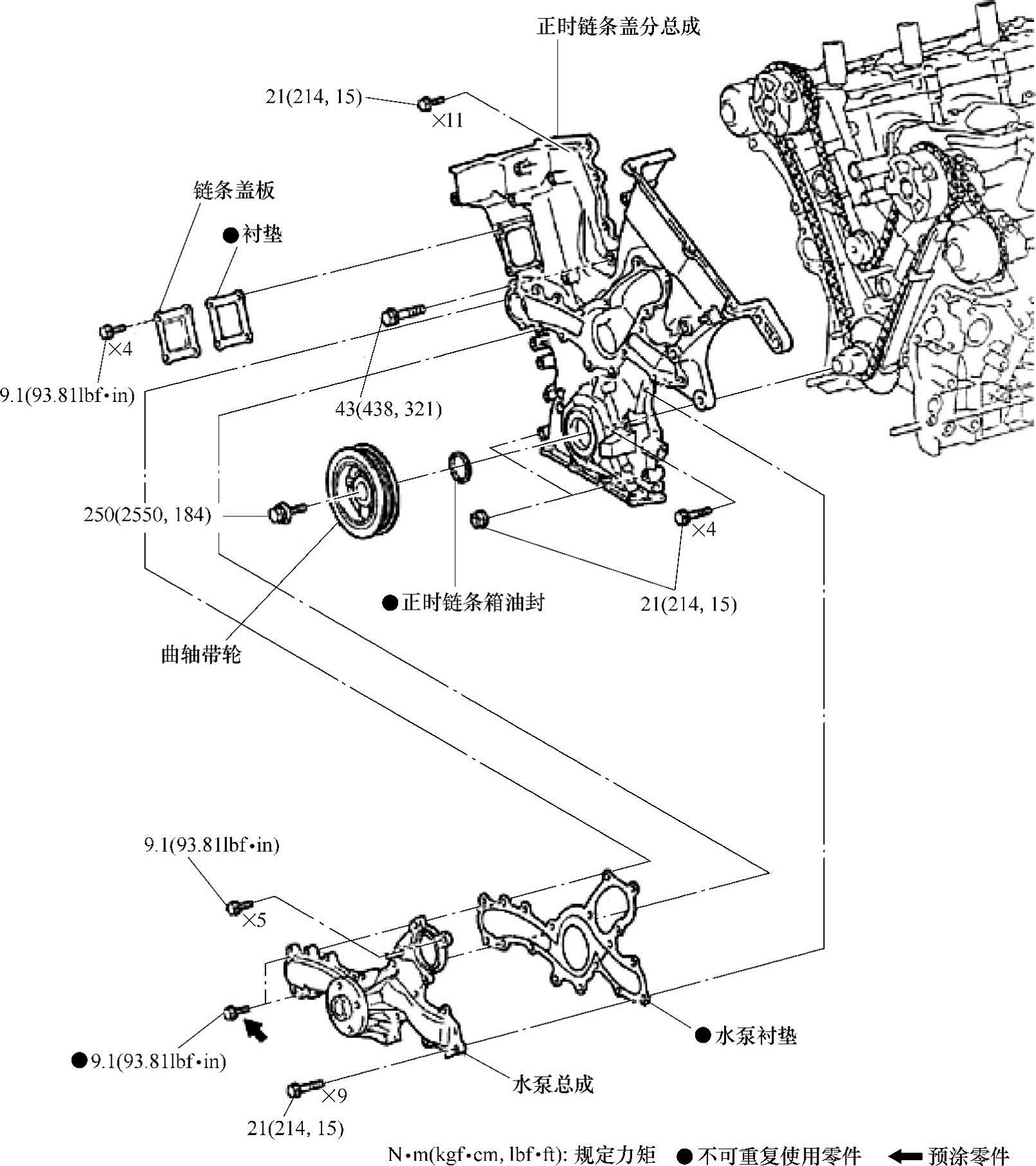

正时链单元的分解见图1-38~图1-41。

2.发动机正时链拆解顺序

1)用旋具撬动正时链条盖和气缸盖或气缸体之间的部位,以拆下正时链条盖。

2)拆卸正时链条箱油封

3)将1号气缸设置到压缩行程上止点。

①暂时拧紧带轮固定螺栓

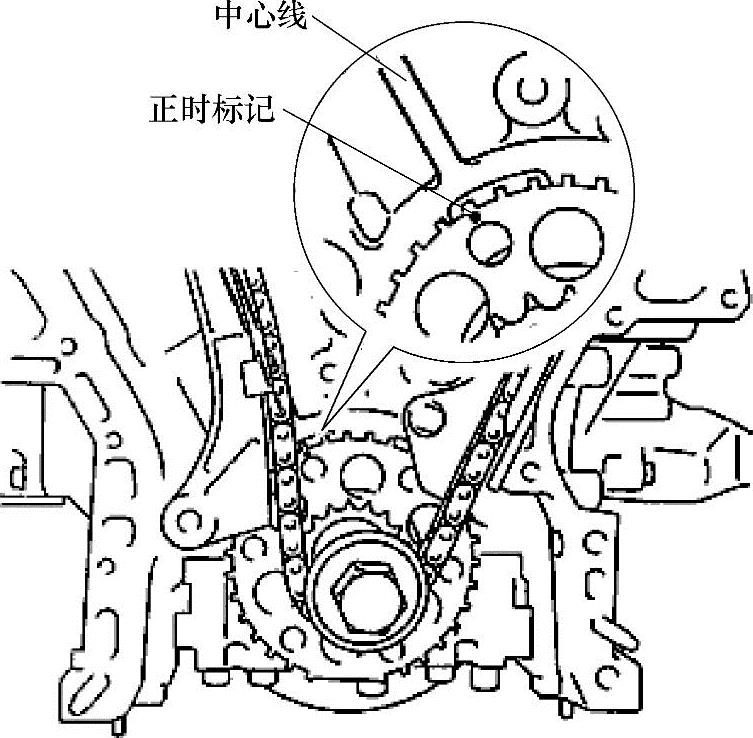

②将曲轴转角信号盘上的正时标记设置为右侧缸体孔径中心线(压缩行程上止点),见图1-42。

③检查凸轮轴正时齿轮的正时标记是否如图1-43所示对准轴承盖的正时标记。

④如果没有对准,转动曲轴1圈(360°),如上所述对准正时标记。

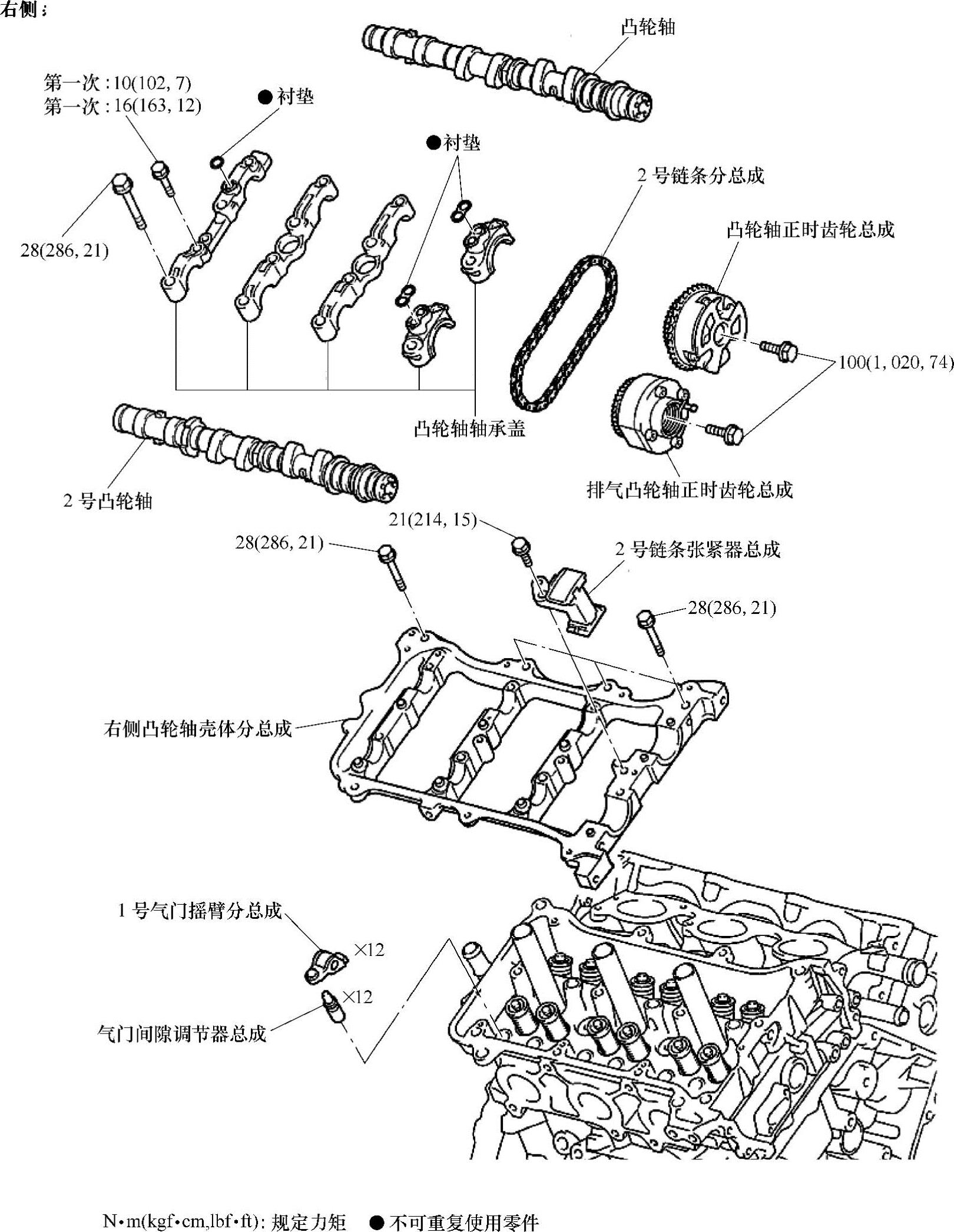

图1-38 正时链单元分解图(一)


图1-39 正时链单元分解图(二)


图1-40 正时链单元分解图(三)


图1-41 正时链单元分解图(四)


图1-42 正时标记设置


图1-43 正时标记设置

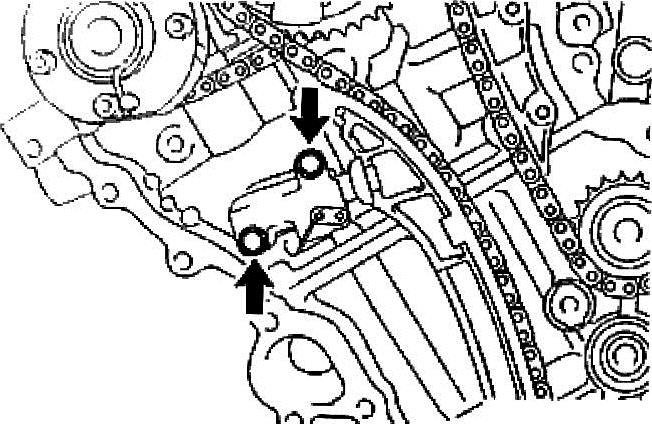

4)拆卸1号链条张紧器总成,见图1-44。

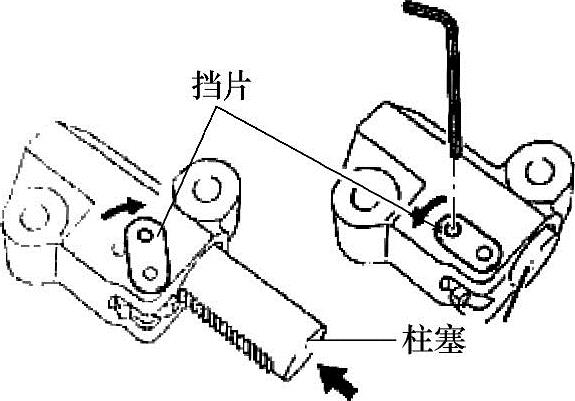

①向上移动挡片以松开锁止,并将柱塞推入张紧器中。

②向下移动挡片以锁止,并将六角扳手插入挡片孔中。

③拆下两个螺栓和链条张紧器。


图1-44 拆卸1号链条张紧器

5)拆卸链条张紧器导板,见图1-45。


图1-45 拆下张紧器导板

6)拆卸链条分总成

①逆时针旋转曲轴10°,松开曲轴正时链轮的链条。

②拆下带轮固定螺栓。

③从曲轴正时链轮上拆下链条,将链条放在曲轴上。

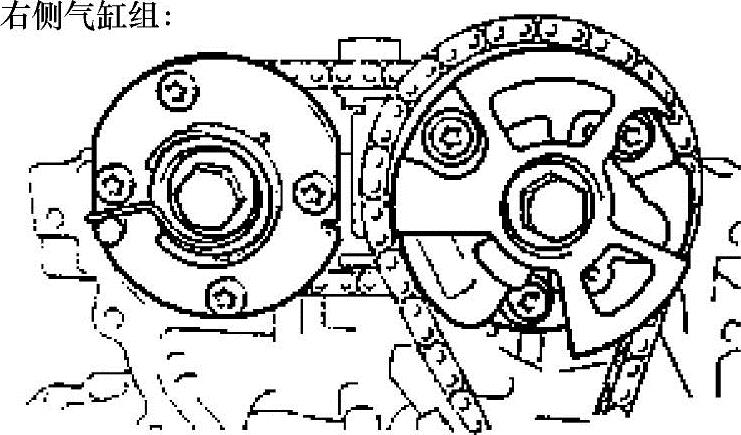

④顺时针旋转右侧气缸组上的凸轮轴正时齿轮总成(大约60°),并如图1-46所示进行固定。务必松开缸组间的链条。


图1-46 固定凸轮轴正时齿轮

⑤拆下链条。

7)拆卸惰轮链轮总成。使用10mm六角扳手拆下2号惰轮轴、链轮和1号惰轮轴。

8)拆卸1号链条振动阻尼器

9)拆卸2号链条振动阻尼器。

10)拆卸曲轴正时链轮。

11)拆卸凸轮轴正时齿轮和2号链条(B1)

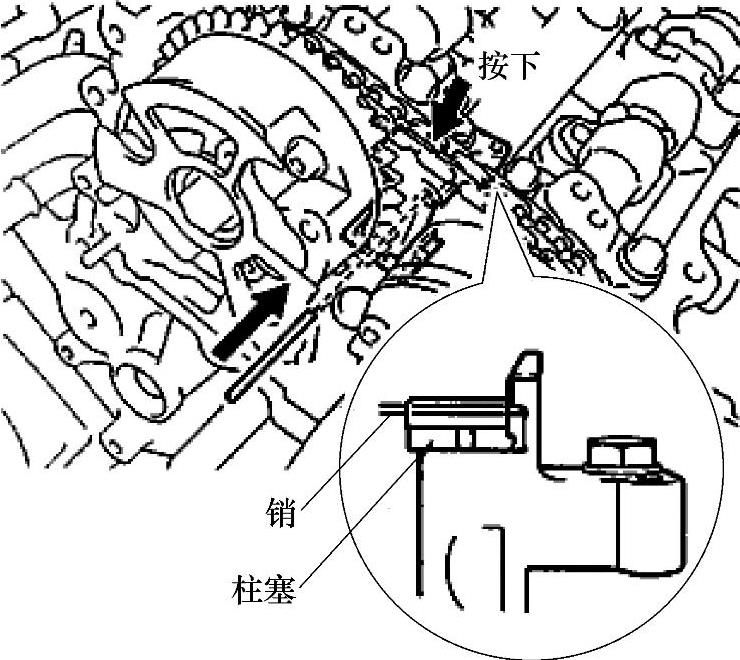

①在提高2号链条张紧器的同时,将一个ϕ1.0mm的销插入孔中以将其固定。

②用扳手固定住凸轮轴的六角头部分,并拆下两个螺栓和两个凸轮轴正时齿轮总成,如图1-47所示。

小心:

●小心不要让扳手损伤气缸盖。

●不要拆解凸轮轴正时齿轮总成。


图1-47 拆卸凸轮轴正时齿轮

注意:

●不要拆解凸轮轴正时齿轮总成。

③拆下2号链条,如图1-48所示。

12)拆卸2号链条张紧器总成。

13)拆卸凸轮轴轴承盖(B1)。

14)拆卸凸轮轴。

15)拆卸2号凸轮轴。

16)拆卸右侧凸轮轴壳体分总成。

17)拆卸凸轮轴正时齿轮和2号链条(B2)。


图1-48 拆下2号链条

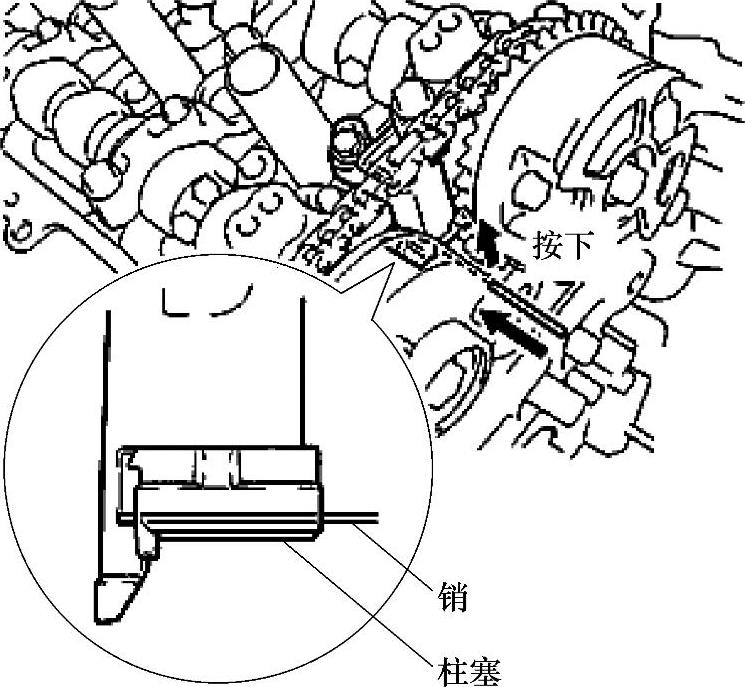

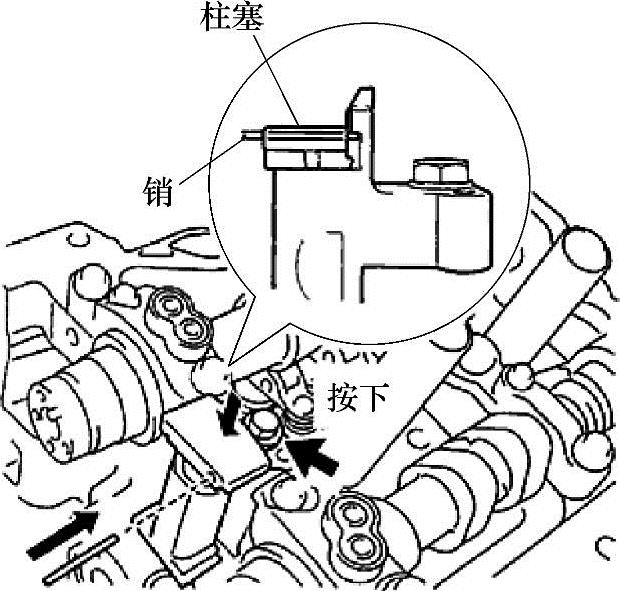

①在压下3号链条张紧器的同时,将一个ϕ1.0mm的销插入孔中以将其固定,如图1-49所示。


图1-49 固定3号链条张紧器

②用扳手固定住凸轮轴的六角头部分,并拆下两个螺栓和两个凸轮轴正时齿轮总成。

③拆下2号链条。

3.正时链的检查

1)检查链条分总成。

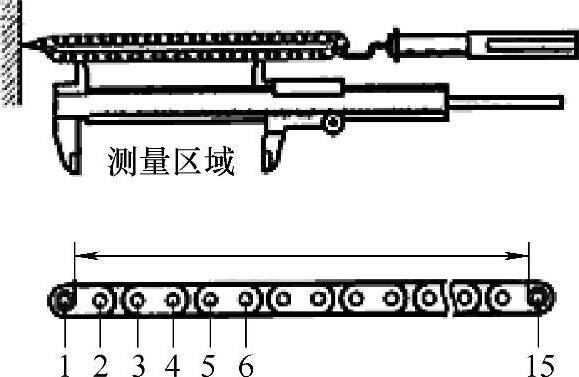

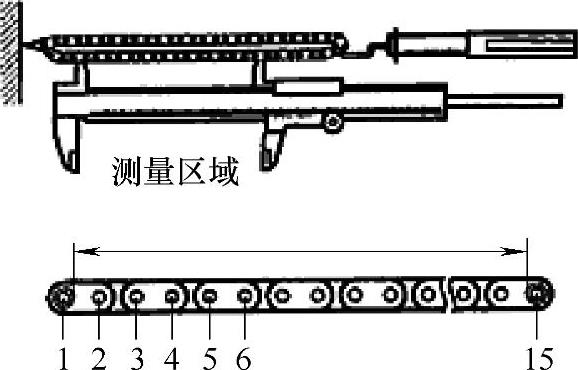

①如图1-50所示,用147N的力拉伸链条。

②使用游标卡尺测量15个连杆的长度

最大链条伸长量:136.9mm。

如果伸长量大于最大伸长量,更换链条。

2)检查2号链条分总成。

①如图1-51所示,用147N的力拉伸链条。

②使用游标卡尺测量15个连杆的长度。


图1-50 拉伸链条


图1-51 拉伸2号链条

最大链条伸长量137.6mm

注意:

在三个任意位置进行测量。使用测量得出的平均值进行检查。

如果伸长量大于最大伸长量,更换链条。

3)检查曲轴正时链轮(www.daowen.com)

①用链条绕紧链轮。

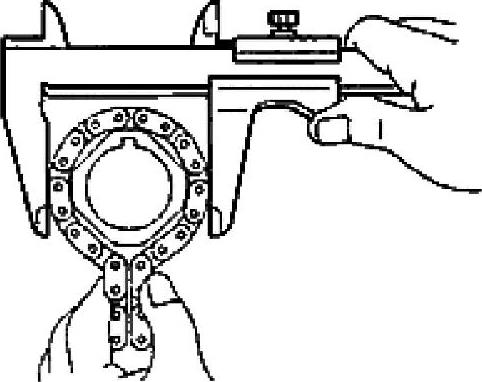

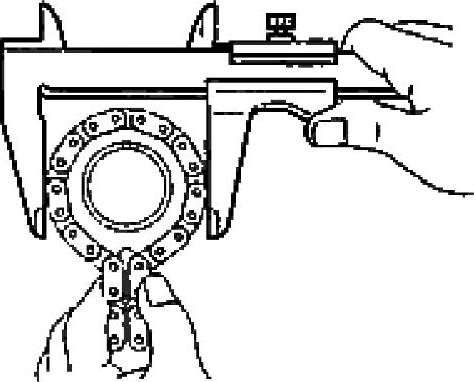

②用游标卡尺测量绕有链条的链轮直径,如图1-52所示。


图1-52 测量链轮直径

●最小链轮直径(带链条):61.4mm。

4)检查怠速链轮总成

①用链条绕紧链轮。

②用游标卡尺测量绕有链条的链轮直径,如图1-53所示。

●最小链轮直径(带链条):61.4mm。


图1-53 检查绕有链条的链轮直径

提示:

为了进行测量,游标卡尺的卡钳必须接触链条滚子。如果直径小于最小值,更换链条和链轮。

4.发动机正时链单元的安装方法

1)安装凸轮轴正时齿轮和2号链条(B1)。

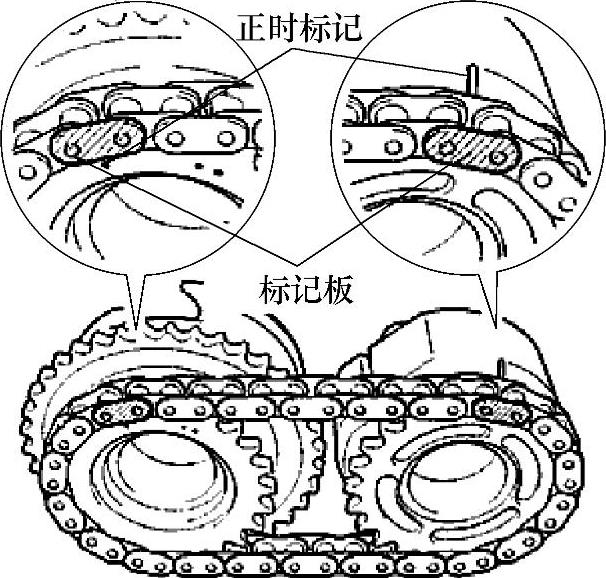

①如图1-54所示,使标记板(黄色)与凸轮轴正时齿轮的正时标记(单点标记)对准。


图1-54 对准正时标记

②给螺栓螺纹和螺栓安装面涂抹一薄层发动机机油。

③使凸轮轴的锁销对准凸轮轴正时齿轮的销孔。在安装好2号链条的情况下,安装凸轮轴正时齿轮和右侧排气凸轮轴正时齿轮。

④用扳手固定凸轮轴上的六角头部分,并紧固两个螺栓。

力矩:100N·m。

⑤将销从链条张紧器上拆下。

2)安装3号链条张紧器总成。

①用螺栓安装链条张紧器。

●力矩:21N·m。

②推入张紧器的同时,将一根直径为1.0mm的销子插入孔中,以将其固定,见图1-55。


图1-55 固定张紧器

3)安装凸轮轴正时齿轮和2号链条(B2)

①使标记版(黄色)与凸轮轴正时齿轮的正时标记(两点标记)对准。

②给螺栓螺纹和螺栓安装面涂抹一薄层发动机机油。

③使凸轮轴的锁销对准凸轮轴正时齿轮的销孔。在安装好2号链条的情况下,安装凸轮轴正时齿轮和左侧排气凸轮轴正时齿轮。

④用扳手固定凸轮轴上的六角头部分并紧固两个螺栓。

力矩:100N·m。

⑤将销从链条张紧器上拆下。

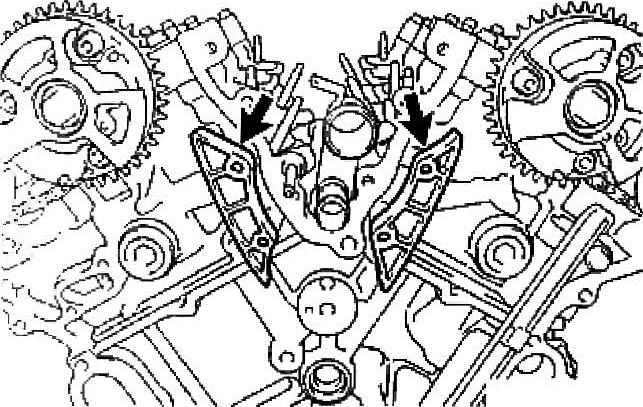

4)安装1号链条振动阻尼器。用两个螺栓安装链条振动阻尼器,见图1-56。

力矩:23N·m。

5)安装2号链条振动阻尼器,见图1-57。

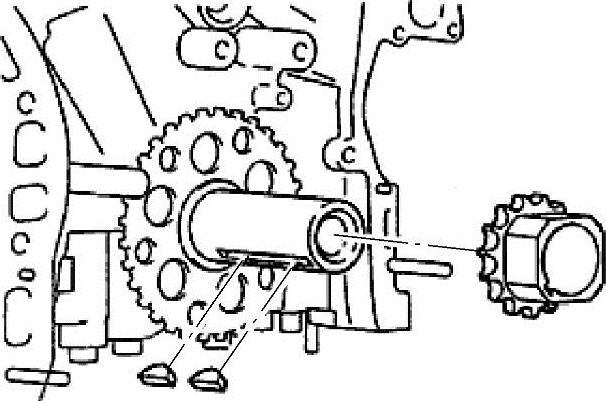

6)安装曲轴正时链轮。安装两个正时齿轮定位键和正时链轮,如图1-58所示。

7)安装惰轮链轮总成

①在1号惰轮轴的旋转表面涂抹一薄层发动机机油。

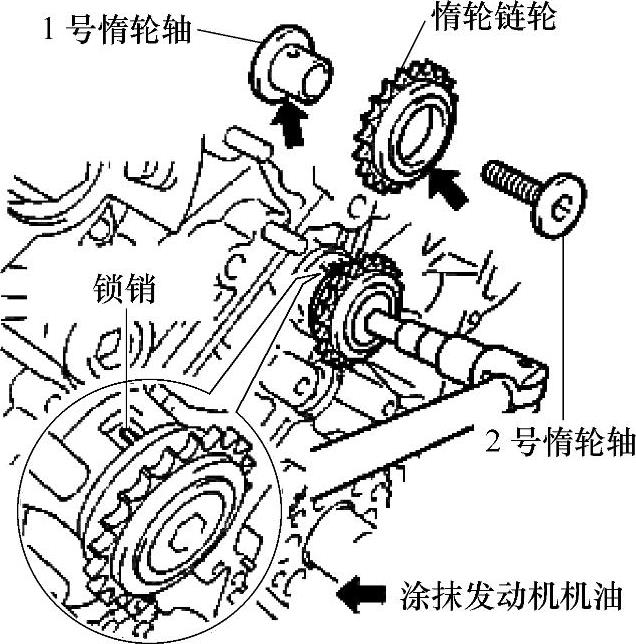

②临时安装1号惰轮轴和惰轮链轮及2号惰轮轴,同时使1号惰轮的锁销对准气缸体的锁销槽,如图1-59所示。

③用一把10mm的六角扳手紧固2号惰轮轴。

●力矩:60N·m。

8)安装链条分总成

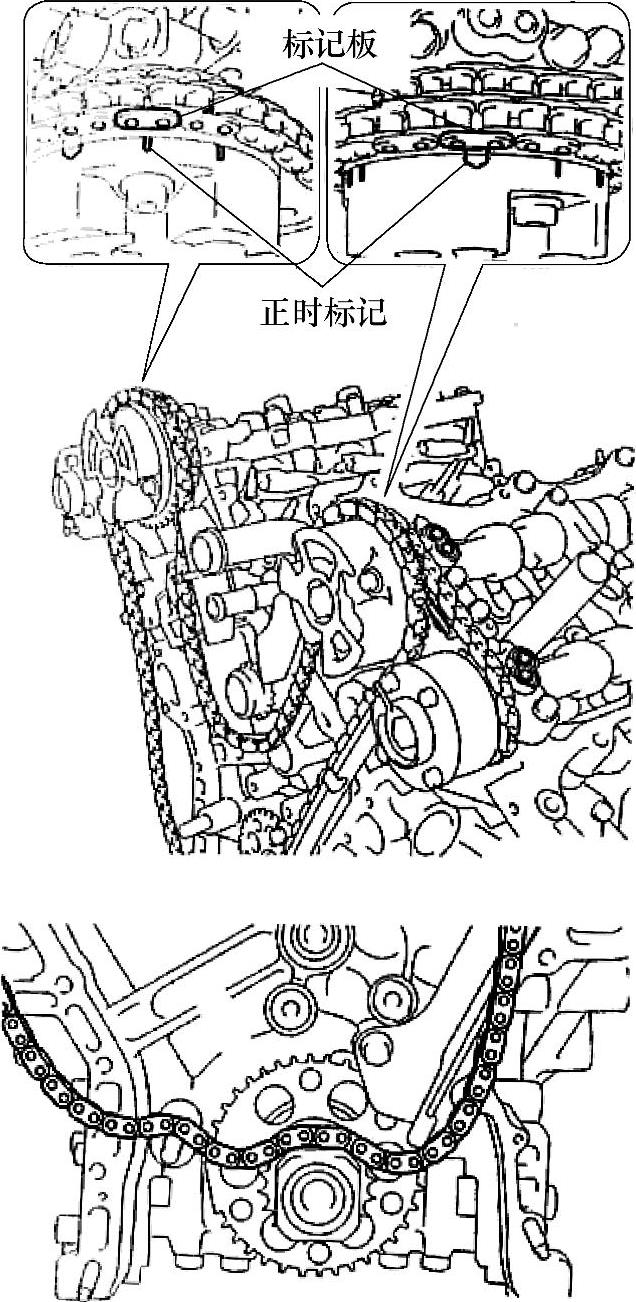

①如图1-60,对准标记板和正时标记并安装链条。

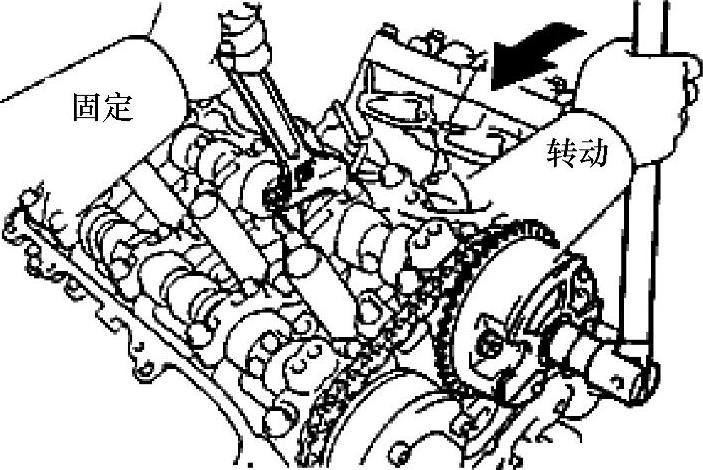

②逆时针转动右侧气缸组上的凸轮轴正时齿轮总成,以紧固两气缸组之间的链条,如图1-61所示。


图1-56 安装1号链条振动阻尼器


图1-57 安装2号链条振动阻尼器


图1-58 安装正时链轮


图1-59 临时安装惰轮轴和惰轮链轮


图1-60 对准正时标记

注意:

重复使用原惰轮链轮时,将链条板对准其原来所在位置的标记,以便张紧两气缸组间的链条。


图1-61 紧固链条

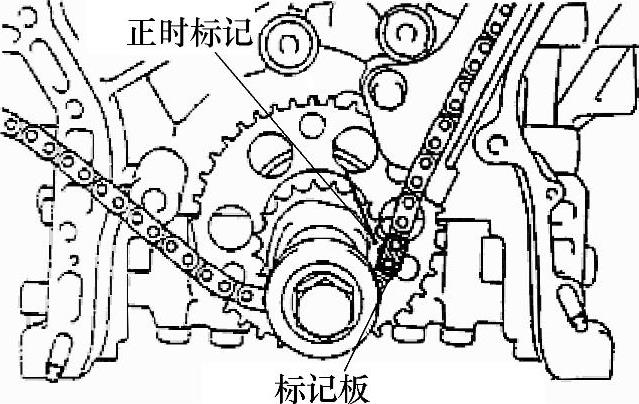

③如图1-62所示对准标记板和正时标记,并将链条安装到曲轴正时链轮上。


图1-62 安装链条到曲轴正时链轮

提示:

曲轴标记板为黄色。

④暂时拧紧带轮固定螺栓。

⑤顺时针转动曲轴,将它定位至右缸体孔径中心线(压缩行程上止点)位置。

9)安装链条张紧器导板

10)安装1号链条张紧器总成

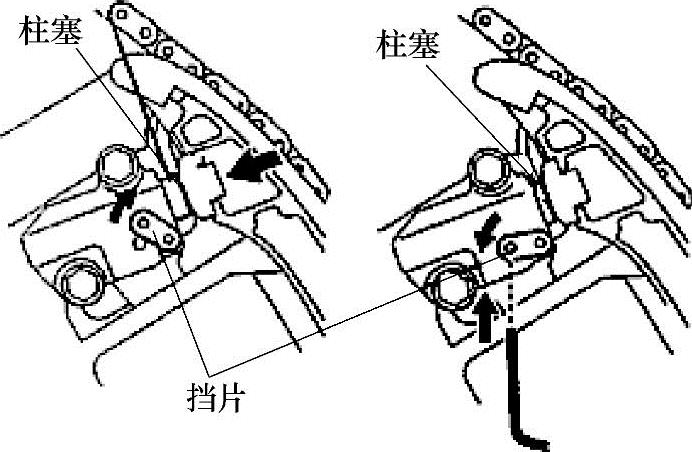

①向上移动挡片以松开锁扣,并将柱塞深深推入张紧器中,如图1-63所示。


图1-63 柱塞推入张紧器

②向下移动挡片以卡紧锁扣,并将一把六角扳手插入挡片孔中。

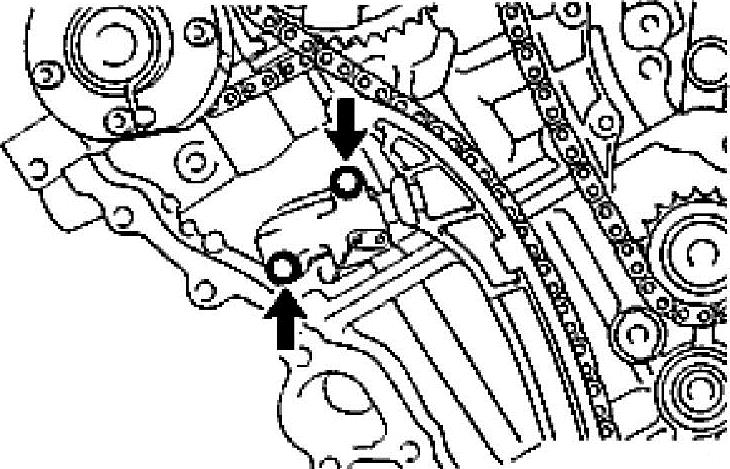

③用两个螺栓安装链条张紧器,见图1-64。


图1-64 安装链条张紧器

④拆下链条张紧器的锁销。检查并确认每个正时标记在压缩行程上止点处对准了曲轴,如图1-65所示。

⑤拆下带轮固定螺栓。

11)安装正时链条箱油封。

12)安装水泵总成。

13)安装正时链条盖分总成。
