风管弯头的制作跟管道弯头大致相同,风管管件不需要调用CSV文件,主要注意轮廓族的使用。

1)新建族,选择“公制常规模型.rft”并打开。打开“族类别和族参数”对话框,更改族类别为“风管管件”,族参数“零件类型”为“弯头”,如图16-52所示。


图16-52

2)打开“族类型”对话框,在其中添加参数,其中“长度”参数用公式“长度=转弯半径∗tan(角度/2)”控制,“转弯半径”参数用公式“半径系数∗风管宽度”控制,如图16-53所示。

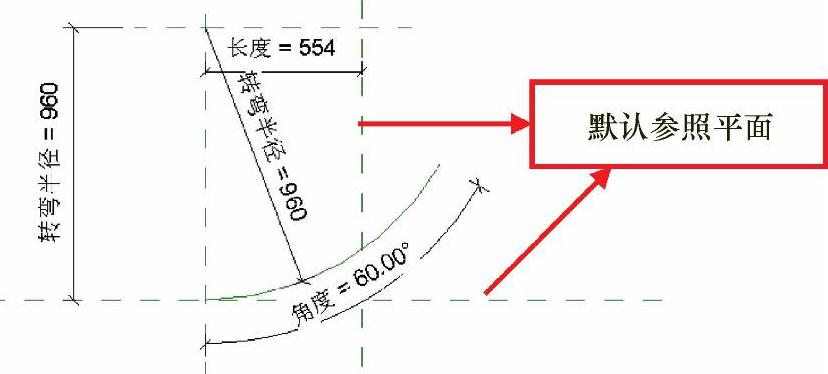

3)单击“创建”选项卡“基准”面板中的“参照平面”,绘制两个参照平面。单击“创建”选项卡“基准”面板中的“参照线”,创建一段圆弧。将参照线与平面进行锁定(参考管道弯头族参照线的锁定),添加尺寸标注,与相关参数进行关联,完成后如图16-54所示。


图16-53

4)新建族,选择“公制常规轮廓.rft”并打开,单击“创建”选项卡“详图”面板中的“直线”,绘制一个矩形轮廓并进行连续标注,如图16-55所示。

5)选中标注,进行EQ操作,并对标注添加参数:“宽度”和“高度”。完成后保存为“矩形轮廓族”,如图16-56所示。注意:轮廓族的插入点固定在中心。


图16-54


图16-55


图16-56

6)返回刚刚创建风管弯头的文件界面中,单击“创建”选项卡“形状”面板中的“放样”,拾取路径(拾取参照线),单击978-7-111-55826-2-Part03-61.jpg完成。单击“选择轮廓”→“载入轮廓”,调用矩形轮廓,如图16-57所示,单击978-7-111-55826-2-Part03-62.jpg完成,再次单击978-7-111-55826-2-Part03-63.jpg完成放样。(www.daowen.com)

7)在“项目浏览器”中,展开族的子类别,找到“矩形轮廓”,双击“矩形轮廓”打开轮廓族“属性”栏,单击“高度”,和“宽度”后的“关联族参数”按钮,将矩形轮廓高度与风管高度进行关联、宽度与风管宽度进行关联(具体演示可参照轮廓族一节)。

8)打开三维视图,给弯头添加连接件,并将连接件的高度、宽度和风管高度、风管宽度相关联。返回参照标高平面,指定水平连接件为主连接件,并连接两连接件。选中两连接件,将“属性”栏“系统分类”设置为“管件”,同时角度关联参数与角度关联(相关视图演示参照参数化管道弯头)。

9)单击“创建”选项卡“形状”面板中的“模型线”,使用拾取的方式在参照标高平面中拾取参照线,出现小锁符号单击锁定,同时水平处端点锁定在参照平面上,模型线的角度参数与角度进行关联,完成后如图16-58所示。


图16-57


图16-58

10)选择模型线,打开“族图元可见性设置”对话框,“详细程度”中不勾选“中等”和“精细”,同理,选中弯头构件,打开“族图元可见性设置”对话框,“详细程度”中不勾选“粗略”,如图16-59所示。完成后保存,命名为“风管弯头-弧形”,这样参数化的风管弯头就创建完成了。


图16-59

本节总结起来,主要有以下几点:

1)风管弯头的制作与管道弯头的制作思路基本一致。

2)风管弯头的放样轮廓必须调用轮廓族的方式实现。

学完本节以后,可进行以下拓展练习:

1)制作一端为方形、一端为圆形的弧形管件(角度可控)。

2)探索模型线与符号线的差异。
