1）新建族选，择公制“栏杆.rft”并打开。

2）按键盘快捷键＜R＞和＜P＞绘制垂直参照平面，分别命名为“b”“c”“d”“f”。按键盘快捷键＜DI＞，对参照平面“b”“中心（左/右）”与“f”间的距离注释并进行EQ操作，对参照平面“c”“中心（左/右）”与“d”间的距离注释并进行EQ操作。注释“c”与“d”间的距离，选中“c”与与“d”间的尺寸标注，单击选项栏上的“添加标签”，选择“添加参数”，在弹出的“参数属性”对话框“名称”文本框中输入“立杆间距”，勾选“类型”，单击“确定”按钮。打开“族类型”对话框，修改立杆间距的值为“1200mm”，单击“确定”按钮。同理，修改参照平面“b”与“c”间的距离为“120mm”，完成后如图15-29所示。

3）切换到右立面，将底部水平的参照平面命名为“a”。按键盘快捷键＜R＞和＜P＞绘制水平及垂直参照平面，分别命名为“1”“2”“3”“4”“5”。按键盘快捷键＜D＞和＜I＞分别对参照平面“a”与1间的距离、“a”与3间的距离、“a”与4间的距离以及“5”与“中心（前/后）”参照平面间的距离进行注释，并且分别选中尺寸标注，单击选项栏上的“添加标签”，选择“添加参数”，在弹出的“参数属性”对话框“名称”文本框中输入相应的名称，勾选“类型”，单击“确定”按钮。打开“族类型”对话框，修改相应的值，单击“确定”按钮。选中参照平面“2”，将参照平面“1”与“2”间的临时尺寸修改为“90mm”，完成后如图15-30所示。

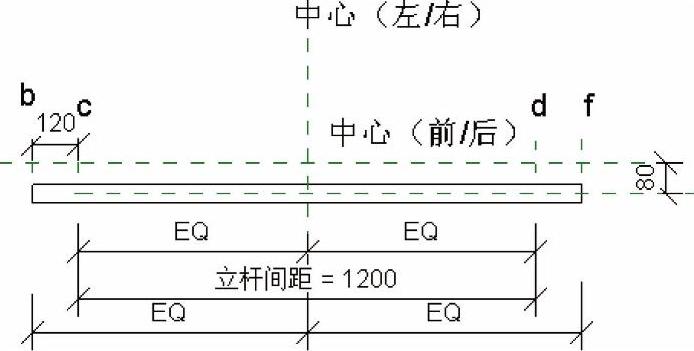

图15-29

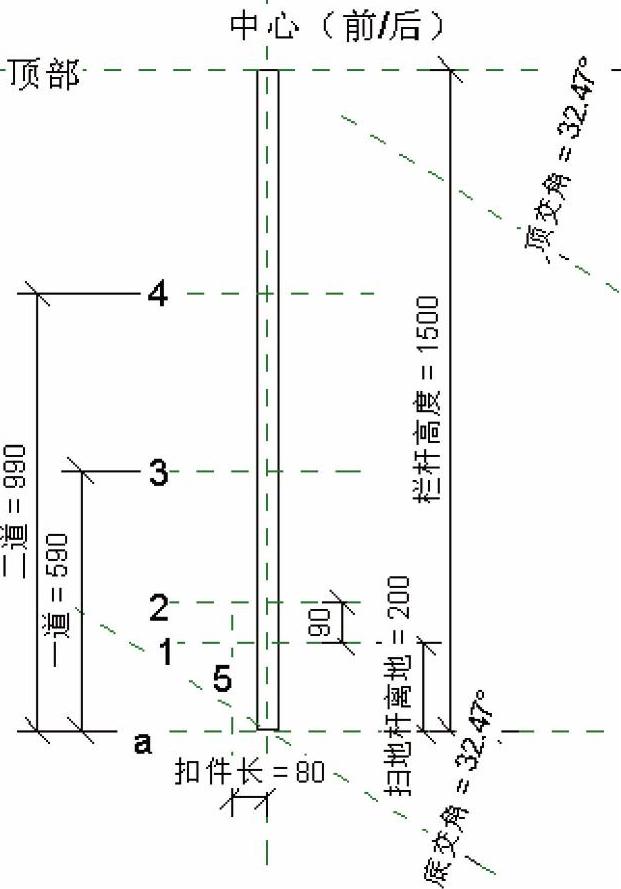

图15-30

4）在前立面视图中执行“拉伸”命令，在弹出的“工作平面”对话框中勾选“拾取一个工作平面”，单击“确定”按钮，拾取“中心（左/右）”参照平面，在弹出的“转到视图”对话框中选择“立面：右立面”，单击“打开视图”。在右立面中，以参照平面“1”与“5”的交点为圆心，绘制半径为“24mm”的圆，在“属性”栏中设置拉伸起点为“-720mm”、拉伸终点为“720mm”。完成后，切换至参照标高平面，执行“对齐”命令，将拉伸形状的起点和终点分别锁定到参照平面“b”和“f”上。

5）执行“拉伸”命令，分别以“b”与“中心（左/右）”参照平面的交点以及“d”与“中心（左/右）”参照平面的交点为圆心，绘制半径为“24mm”的圆，在“属性”栏中设置拉伸起点为“0mm”、拉伸终点为“1500mm”。

6）将“扣件”（载入族）载入到项目中。在“项目浏览器”中展开族→常规模型→扣件，找到“扣件”。将扣件拖动出来放置到“b”与“中心（左/右）”参照平面的交点以及“d”与“中心（左/右）”参照平面的交点处，完成后如图15-31所示。

7）切换到前立面，执行“对齐”命令将扣件分别对齐到相应的位置上，并将垂直方向与水平方向分别锁定到相应的参照平面上，如图15-32所示。

(www.daowen.com)

图15-31

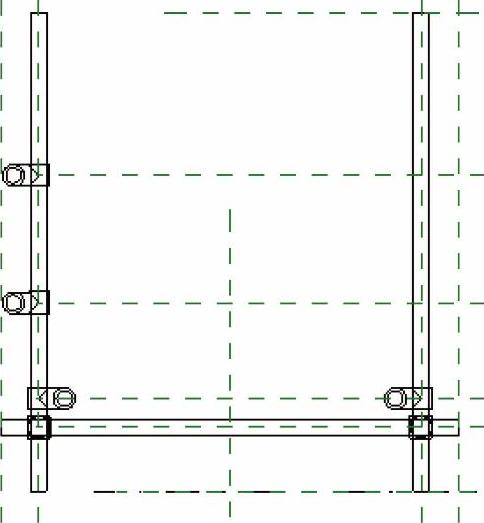

图15-32

8）选中扣件，打开“类型属性”对话框，选中“扣件”后的“关联族参数”按钮，在弹出的“关联族参数”对话框中单击“添加参数”，弹出“参数属性”对话框，在“名称”文本框中输入“扣件”，选择“类型”，单击“确定”按钮，如图15-33所示。同理，将“扣件长”关联族参数，在弹出的“关联族参数”对话框中选择“扣件长”，单击“确定”按钮。

9）选择水平的拉伸形状，在“属性”栏中单击“材质”后的“关联族参数”按钮，在弹出的“关联族参数”对话框中单击“添加参数”，弹出“参数属性”对话框，在“名称”文本框中输入“横杆”，选择“类型”，单击“确定”按钮。同理，选中垂直方向的拉伸形状，关联材质参数“竖杆”。打开“族类型”对话框，分别将横杆和竖杆的材质添加为“铝，银色阳极电镀”，如图15-34所示。

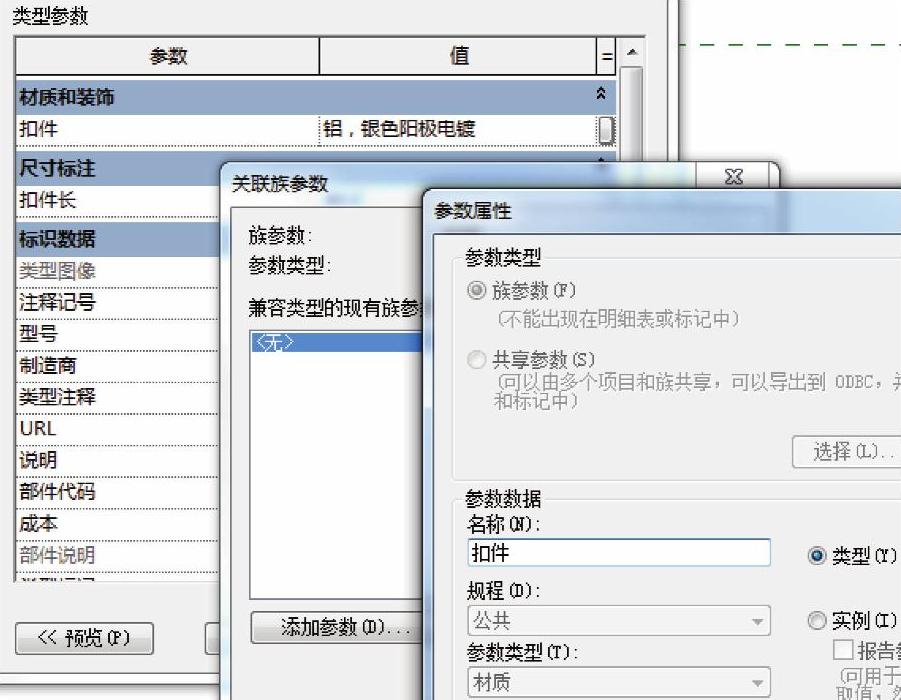

图15-33

图15-34

10）保存族文件，命名为“中间1”。左、右的创建方法与本节的“左1”和“右1”类似，读者可自行尝试。
