1）新建族，选择“公制常规模型.rft”并打开。

2）在楼层平面视图中执行“拉伸”命令，在“属性”栏中设置拉伸起点为“29.8mm”、拉伸终点为“98.7mm”，以中心参照平面交点为圆心绘制半径为“34mm”的圆形。

3）执行“空心拉伸”命令，以中心参照平面交点为圆心，绘制半径为“24mm”的圆形，完成后，执行“剪切”命令，剪切几何图形。

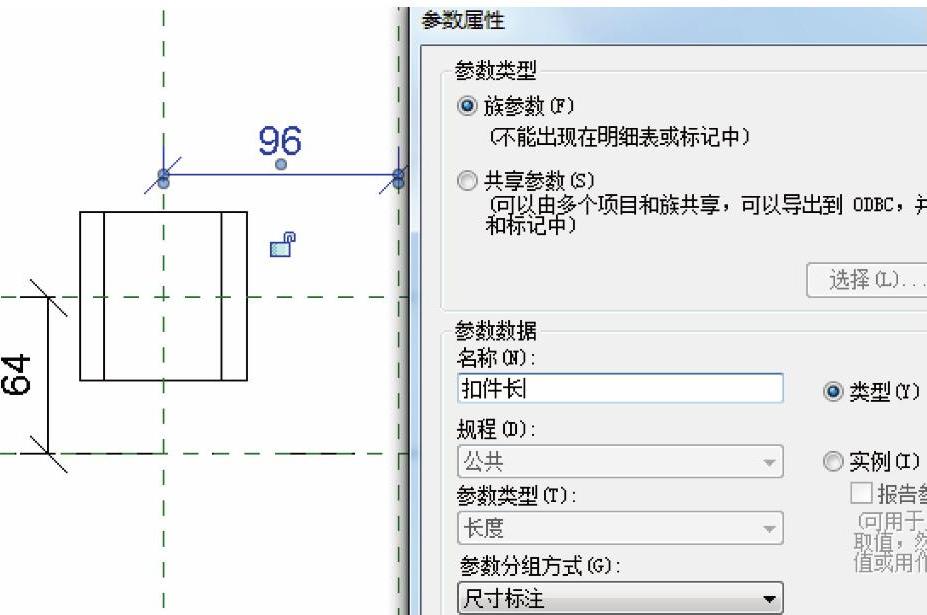

4）切换到前立面视图。按键盘快捷键＜R＞和＜P＞绘制参照平面，水平参照平面命名为“a”，垂直参照平面命名为“b”，“a”与水平中心参照平面的距离为“64mm”。按键盘快捷键＜D＞和＜I＞进行注释，选中水平注释，再单击选项栏上的“添加标签”，选择“添加参数”，弹出的“参数属性”对话框，在“名称”文本框中输入“扣件长”，勾选“类型”，单击“确定”按钮，如图15-26所示。打开“族类型”对话框，将扣件长的值设置为“80mm”。

图15-26

5）同理，执行“拉伸”命令，在“属性”栏中设置拉伸起点为“-35mm”、拉伸终点为“35mm”，以参照平面“a”和“b”的交点为圆心，绘制半径为“34mm”的圆形执行“空心拉伸”命令，绘制半径为“24mm”的圆形，完成后，执行“剪切”命令，剪切几何图形。

6）同理，切换到右立面视图，执行“拉伸”命令，在“属性”栏中设置拉伸起点为“2.6mm”、拉伸终点为“84.1mm”，以参照平面“a”与“中心（左/右）”参照平面的交点为圆心，绘制半径为“34mm”的圆形。(www.daowen.com)

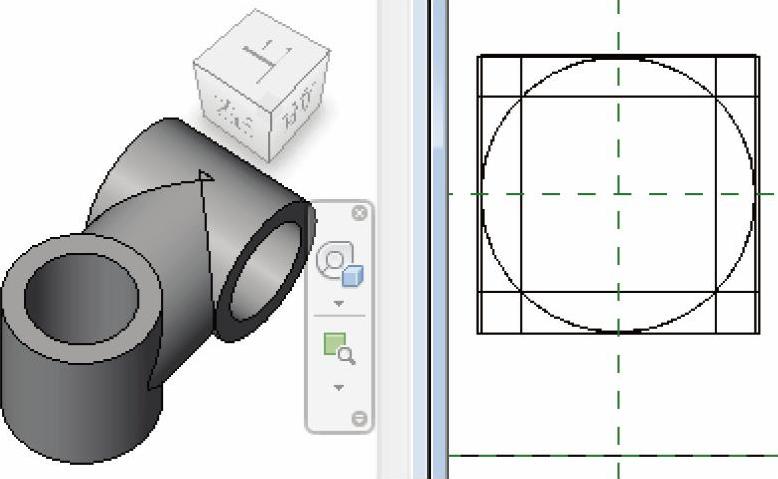

7）切换到三维视图，执行“剪切”命令，将中间圆柱伸入到两侧圆柱内侧的部分进行剪切。执行“连接”命令，连接这3个几何图形，将右立面与三维视图进行平铺，如图15-27所示。

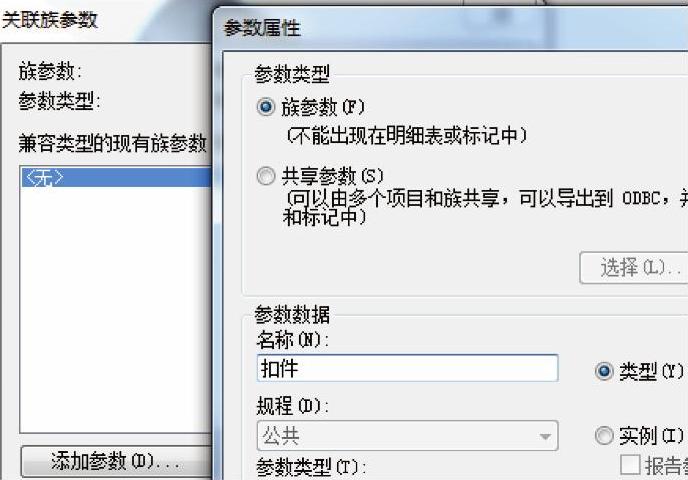

8）选中任意圆柱，在“属性”栏中单击“材质”后的小方块按钮，在弹出的“材质浏览器”对话框中添加材质为“铝，银色阳极电镀”，单击“确定”按钮。单击“材质”后的“关联族参数”按钮，在弹出的“关联族参数”对话框“名称”文本框中输入“扣件”，勾选“类型”，单击“确定”按钮，如图15-28所示。

图15-27

图15-28

9）保存族文件，命名为“扣件”。
