1）新建族，选择“公制常规模型.rft”并打开。

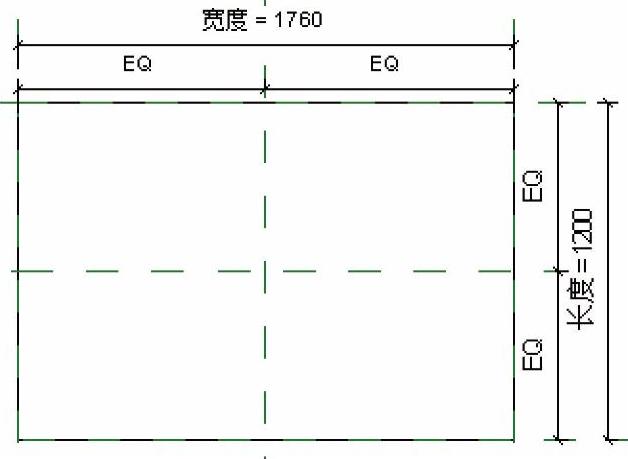

2）创建板面。按键盘快捷键＜R＞和＜P＞在“中心（前/后）”参照平面上方绘制两个水平参照平面，在“中心（左/右）”参照平面两侧各绘制一个垂直参照平面。按键盘快捷键＜D＞和＜I＞分别对垂直参照平面以及水平参照平面注释并进行EQ操作，分别添加“长度”以及“宽度”为类型参数。执行“拉伸”命令绘制矩形并使用“对齐”工具分别将矩形的4条边对齐到相应的参照平面并进行锁定，在“属性”栏中设置拉伸起点为“90mm”、拉伸终点为“150mm”。打开“族类型”对话框，将长度设置为“1200mm”，完成后，如图15-18所示。

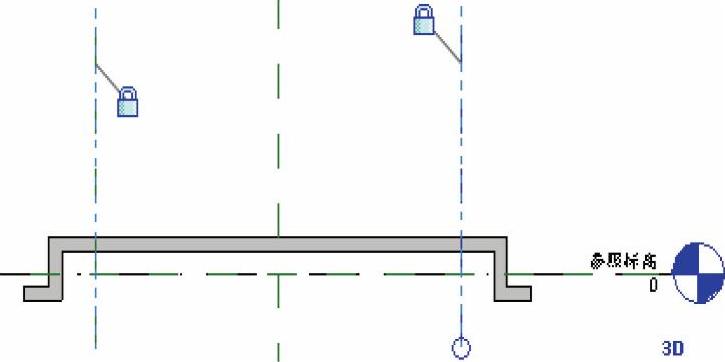

3）单击“插入”选项卡→“从库中载入”面板中的“载入族”，将扣条、边缘板、格栅载入到项目中。在“项目浏览器”中找到边缘板，切换至参照标高平面，先在左侧放置一个边缘板，再执行“镜像”命令生成右侧的边缘板。切换到前立面视图，使用“对齐”工具将边缘板的边分别锁定到参照平面，如图15-19所示。选中边缘板，打开“类型属性”对话框，单击“边缘板长”后的“关联族参数”按钮，选择“添加参数”，在弹出的“参数属性”对话框中的“名称”文本框内输入“边缘板长”，勾选“类型”，单击“确定”按钮。

图15-18

图15-19

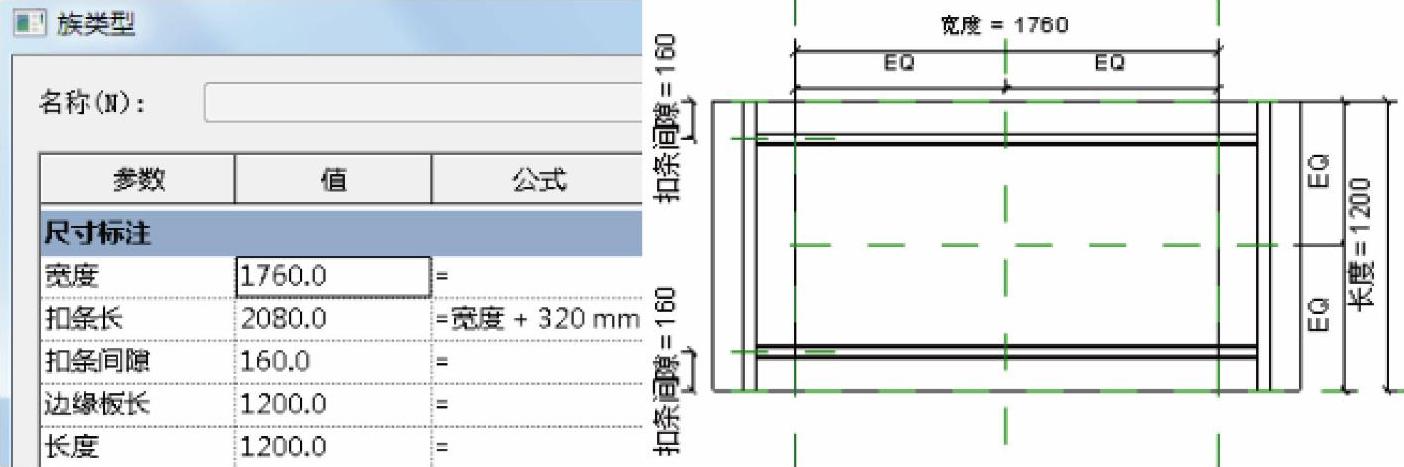

4）切换到参照标高平面视图，在“中心（前/后）”参照平面各绘制一个水平参照平面，并分别添加类型参数“扣条间隙”，在“项目浏览器”中找到扣条，在“中心（前/后）”参照平面两侧放置扣条，使用“对齐”工具将扣条水平中心线对齐到参照平面。选中扣条，打开“类型属性”对话框，单击“扣条”后的“关联族参数”按钮，选择“添加参数”，在弹出的“参数属性”对话框中的“名称”文本框内输入“扣条长”，勾选“类型”，单击“确定”按钮。打开“族类型”对话框，在扣条长后的公式中输入“宽度+320mm”，单击“确定”按钮，如图15-20所示。

图15-20

5）切换到前立面视图，按键盘快捷键＜D＞和＜I＞对板面注释并锁定尺寸标注。按键盘快捷键＜R＞和＜P＞绘制水平参照平面，使用“对齐”工具将扣条上边缘以及板面的上边缘对齐到参照平面并进行锁定。对参照平面注释并添加“名称”为“起始位置1”的类型参数，同时分别对

7）选中格栅，打开“类型属性”对话框，将金属叶片长度关联族参数“长度”，a关联参数“扣条间隙”，将扣条水平中心线对齐到参照平面并锁定。

8）切换到参照标高平面视图，选中格栅，执行“阵列”命令，在选项栏勾选“成组并关联”，“项目数”设置为“30”，勾选“最后一个”，如图15-23所示。将最后的格栅对齐到参照平面并锁定。选中阵列，添加类型参数为“个数”。扣条上边缘与参照平面注释并添加“名称”为“起始位置2”的类型参数。打开“族类型”对话框，在“起始位置2”后的公式输入“起始位置1-60mm”，单击“确定”按钮，完成后如图15-21所示。

(www.daowen.com)

图15-21

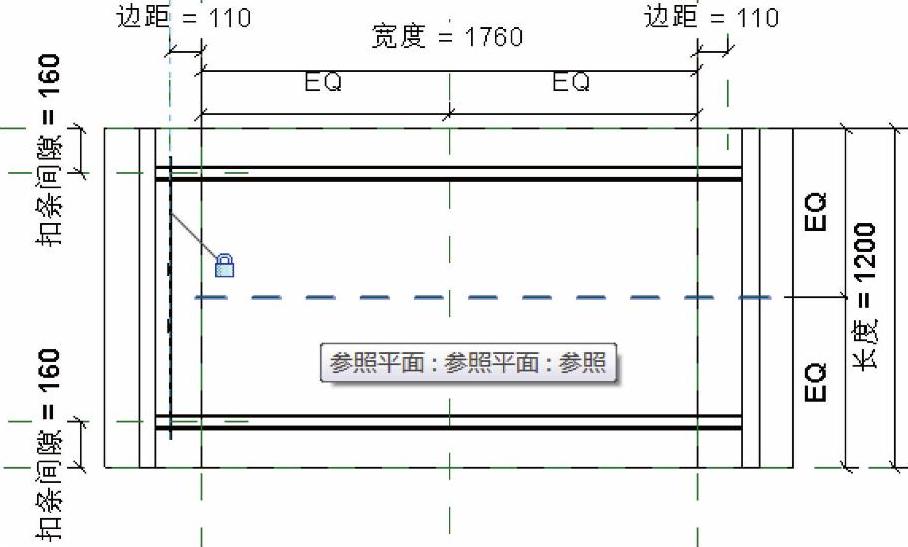

6）切换到参照标高平面视图，在“项目浏览器”中找到格栅，放置格栅，在“中心（左/右）”参照平面两侧分别绘制一个垂直参照平面，对参照平面注释并添加“名称”为“边距”的类型参数，使用“对齐”工具将格栅对齐到左侧参照平面并锁定，完成后如图15-22所示。

图15-22

图15-23

9）在参照标高平面视图中，将边缘板的上方与最上面的水平参照平面注释并添加类型参数“间隙”。打开“族类型”对话框，在“边缘板长”后的公式中输入“长度-间隙”，单击“确定”按钮，如图15-24所示。

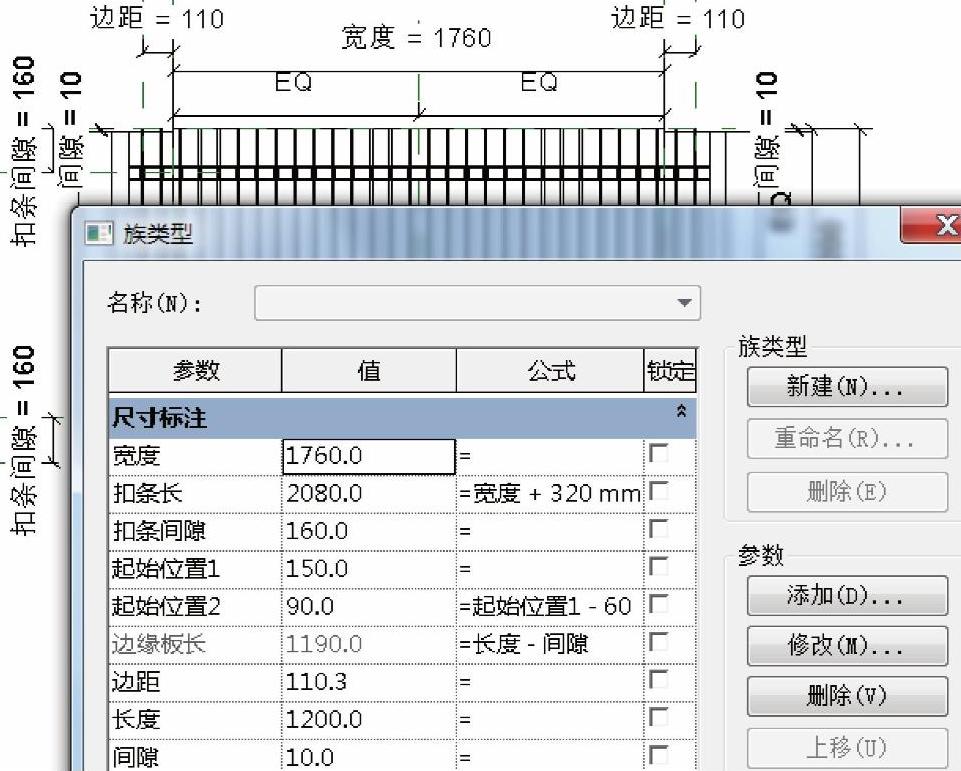

10）打开“族类型”对话框，对各个族参数进行测试，最终数值如图15-25所示。

图15-24

图15-25
