1）新建族，选择“公制常规模型.rft”并打开。

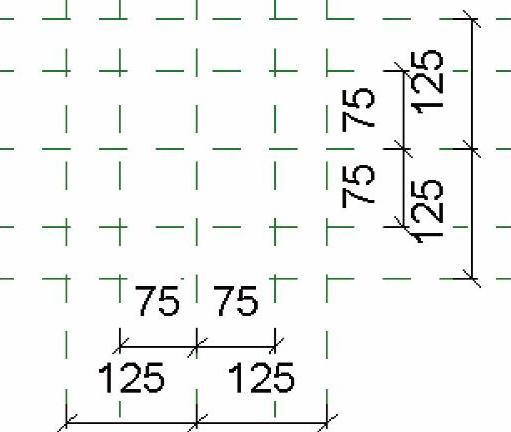

2）按键盘快捷键＜R＞和＜P＞绘制参照平面，如图15-4所示。

图15-1

图15-2

图15-3

图15-4(www.daowen.com)

3）执行“拉伸”命令，以最外侧参照平面为参照绘制矩形，在“属性”栏中设置拉伸起点为“0mm”、拉伸终点为“-10mm”。

4）单击“插入”选项卡→“从库中载入”面板中的“载入族”，将“M12160螺栓”载入到项目中。在“项目浏览器”中展开“族”前的“”，展开“常规模型”的子列表，继续展开“M12160螺栓”的子列表，拖动M12160螺栓，在“修改放置构件”选项卡中单击“放置在面上”，放置M12160螺栓，如图15-5所示。

5）执行“拉伸”命令，以参照平面交点为中心，分别绘制边长为50mm及42mm的矩形，在“属性”栏中设置拉伸起点为“-10mm”、拉伸终点为“-500mm”（可任意设置）。

6）按键盘快捷键＜R＞和＜P＞在“中心（前/后）”参照平面下方绘制水平参照平面，继续在“中心（前/后）”参照平面上方绘制水平参照平面，按键盘快捷键＜D＞和＜I＞对两个水平参照平面进行注释，选择尺寸标注再单击选项栏上的“添加标签”，选择“添加参数”，在弹出的“参数属性”对话框中的“名称”文本框中输入“吊杆长度”，勾选“实例”，单击“确定”按钮。执行“对齐”命令将上一步中的拉伸终点对齐到下方水平参照平面并进行锁定，将拉伸起点对齐到矩形边下方并进行锁定，同时将矩形的上边与下边进行锁定，完成后如图15-6所示。

图15-5

图15-6

7）保存族文件，命名为“吊杆”。
