1）新建族，选择“公制窗.rft”并打开。切换到外部立面视图，绘制参照平面，进行注释并添加参数“d”，如图14-31所示。

2）因为绘制的是拱窗，所以要对矩形窗口进行编辑。双击矩形框边缘，进入编辑界面，选中上部直线进行删除。执行“圆心-端点弧”命令，先在第三点绘制的参照平面上找到中点并单击，再在两边线的端部分别单击，选择生成弧形，如图14-32所示。执行“对齐”命令，使弧线端点与直线两头对齐，同样锁定。对拱窗弧形段添加参数“r”，完成绘制。

图14-31

图14-32

3）测试参数，发现可以改变大小，但改变弧线段弧度的时候，弧线并不能和窗两边进行很好地锁定，这时候就要对其添加公式来进行控制。结合图形不难得出一个等量代换，简化成数学公式就是：d=高度-sqrt（r^2-（宽度/2）^2），如图14-33所示。

图14-33

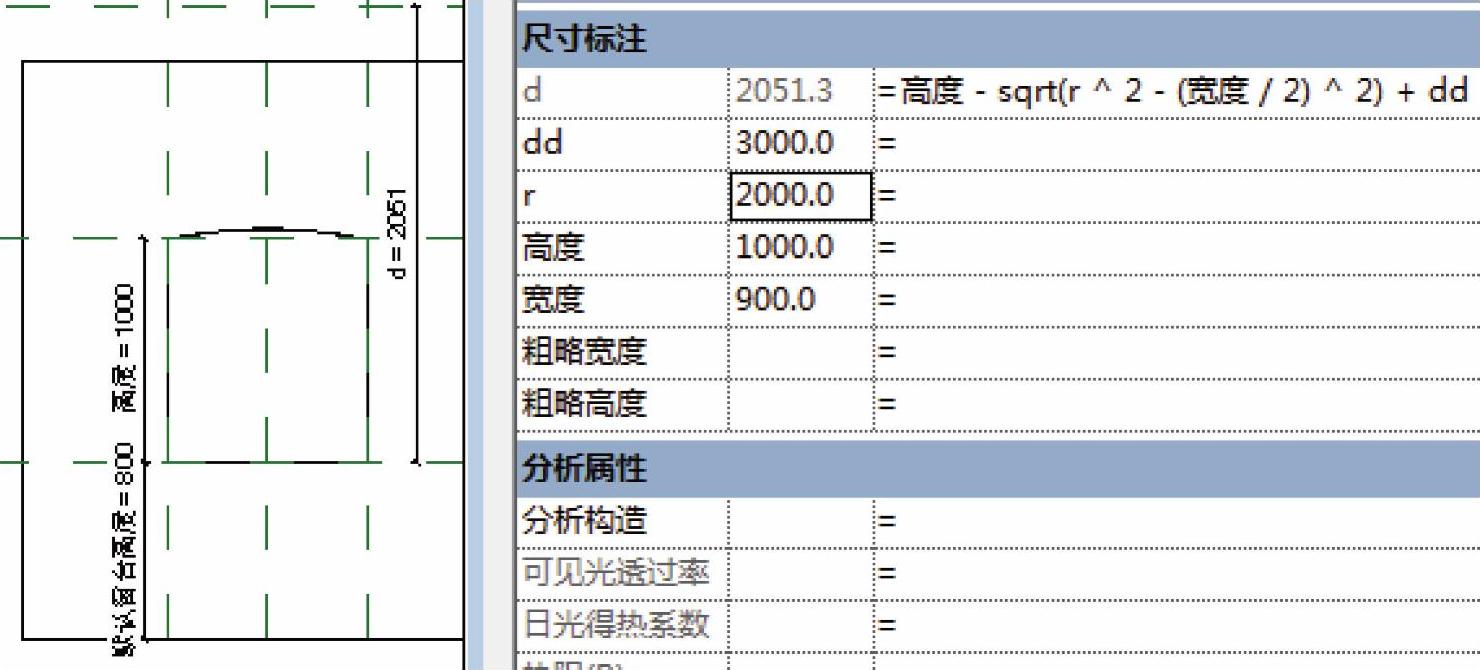

4）把公式加入到族类型列表中测试，当弧形半径r超过一定数值时，d就会变为负值，而负值是无法在公式中计算的，为了保持运算公式可计算且结果为正值，就要对d的运行路线进行延长。在“族类型”对话框中添加长度参数“dd”，将值设置为3000mm，同时重新更改公式为d=高度_- sqrt（r^2-（宽度/2）^2）+dd，如图14-34所示。

5）在楼层平面视图创建放样，设置工作平面为“中心（前/后）”，切换到外部立面，绘制路径并进行锁定，如图14-35所示。编辑轮廓，选择矩形绘制方式（图14-36），完成放样，添加材质为“柚木”。

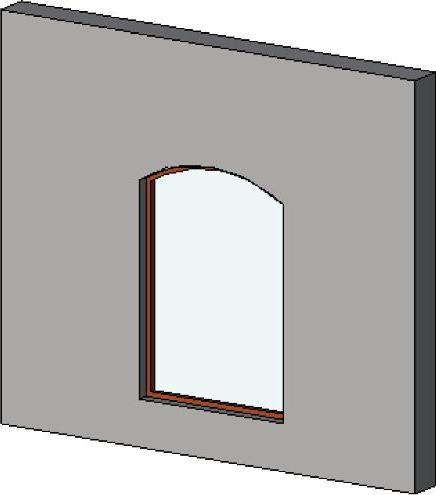

6）完成轮廓编辑后就可以创建拱窗形状了。创建拉伸并进行锁定，如图14-37所示。设置拉伸起点为“-3mm”、拉伸终点为“3mm”，设置材质为玻璃，切换到三维视图，完成后如图14-38所示。(www.daowen.com)

图14-34

图14-35

图14-36

图14-37

图14-38

对于参数化的公式添加，需要用户有一定的数学功底，从本节也可看出，若在添加过程中出现问题，最重要的是解决思路——找出问题根本所在再处理。
