1)新建族,选择“基于面的公制常规模型.rft”并打开。

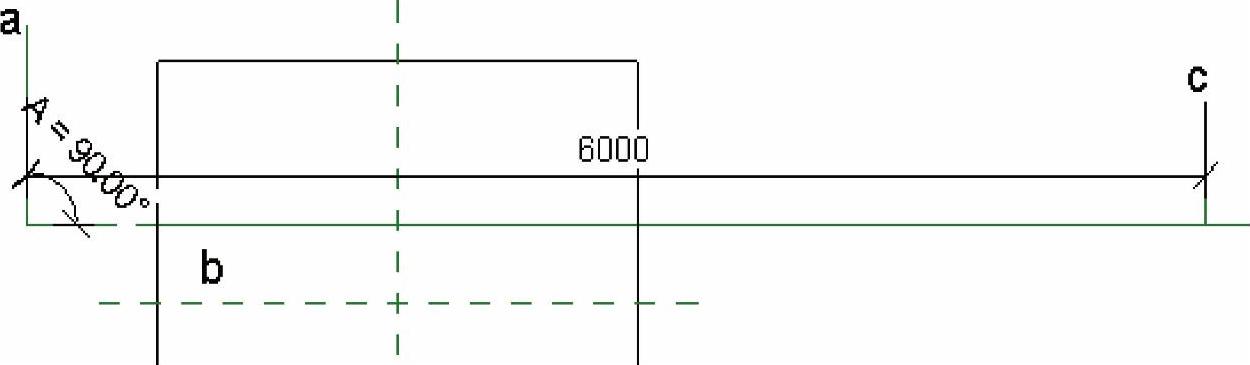

2)执行“参照线”命令绘制参照线,分别命名为“a”“b”,单击“角度”对“a”与“b”间的角度进行注释,并添加参数为“A”的实例角度参数(添加参数方法同上)。单击“设置”,在弹出的“工作平面”对话框中,勾选“拾取一个平面”,单击“确定”按钮。拾取参照线“b”的水平面,再次执行“参照线”命令绘制垂直参照线“c”。按键盘上的<D>和<I>并配合<Tab>键捕捉参照线“a”与“b”间的交点以及参照线“b”与“c”间的交点,对参照线进行注释并锁定,完成后如图14-11所示。
图14-11

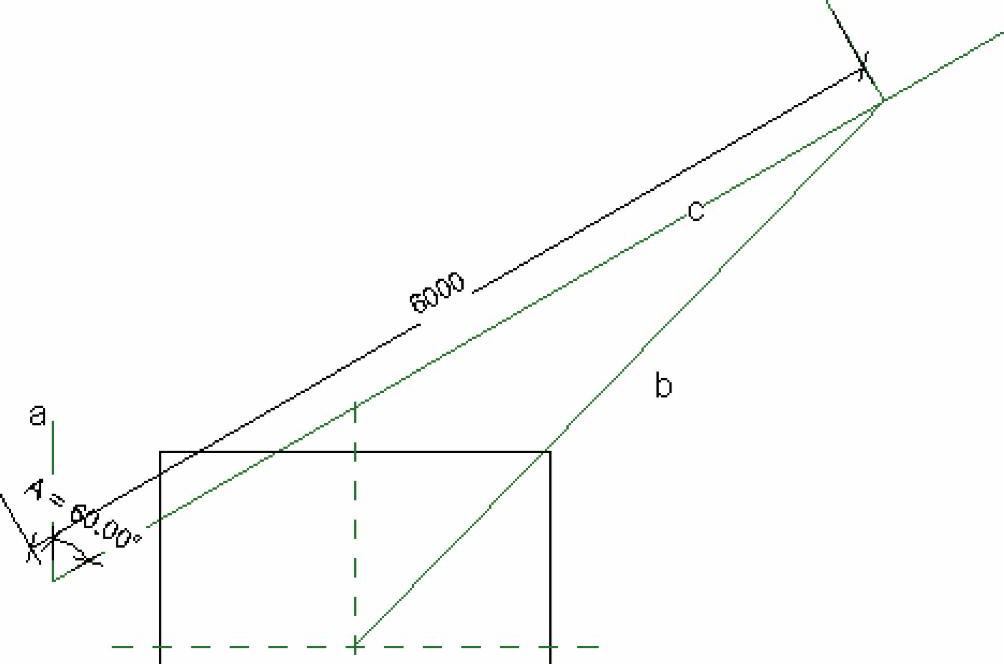

3)打开“族类型”对话框,将“A”的角度改为“60°”,单击“确定”按钮。执行“参照线”命令绘制一条以中心参照平面交点为起点、参照线“b”与“c”交点为终点的参照线,并使用“对齐”工具将参照线左侧端点分别与“中心(左/右)”“中心(前/后)”进行锁定,完成后如图14-12所示。
4)单击“插入”选项卡→“载入族”,选择“主臂”和“压缩杆”,单击“打开”按钮。单击“设置”,在弹出的“工作平面”对话框中,勾选“拾取一个平面”,单击“确定”按钮,拾取参照线“b”的水平面。在“项目浏览器”中展开“族”前的“”,展开“常规模型”的子列表,继续展开“压缩杆”的子列表,如图14-13所示。拖动压缩杆,在“修改放置构件”选项卡中单击“放置在工作平面上”,然后在参照线“b”上从左向右单击鼠标左键放置压缩杆。
(www.daowen.com)
图14-12
图14-13
5)同理,单击“设置”,在弹出的“工作平面”对话框,勾选“拾取一个平面”,单击“确定”按钮,拾取参照线“c”的垂直参照平面,在弹出的“转到视图”对话框中选择“三维视图”,单击“打开视图”按钮。在“创建”选项卡“工作平面”面板中单击“显示”,在“项目浏览器”中展开“族”前的“”,展开“常规模型”的子列表,继续展开“主臂”的子列表,拖动主臂,在“修改/放置构件”选项卡上单击“放置在工作平面上”,然后在参照线“c”上单击鼠标左键放置主臂。切换到参照标高视图,使用“对齐”工具将主臂的左侧边对齐到参照线“a”与“c”的交点并锁定。
选中压缩杆,在“属性”栏中将“sc”的值设置为“1500mm”;选中主臂,在“属性”栏中将“zc”的值设置为“10000mm”,“a”的值设置为“7000mm”。选中主臂,在“属性”栏中单击“zc”后的“关联族参数”按钮,在弹出的“关联族参数”对话框中,单击“添加参数”按钮,在“参数属性”对话框“名称”文本框中输入“zc”,勾选“实例”,单击“确定”按钮。同理,关联族参数“a”。
6)保存族文件,命名为“压缩装置”。
