Revit参数化从入门到精通-新建主臂族

1)新建族,选择“公制常规模型.rft”并打开。

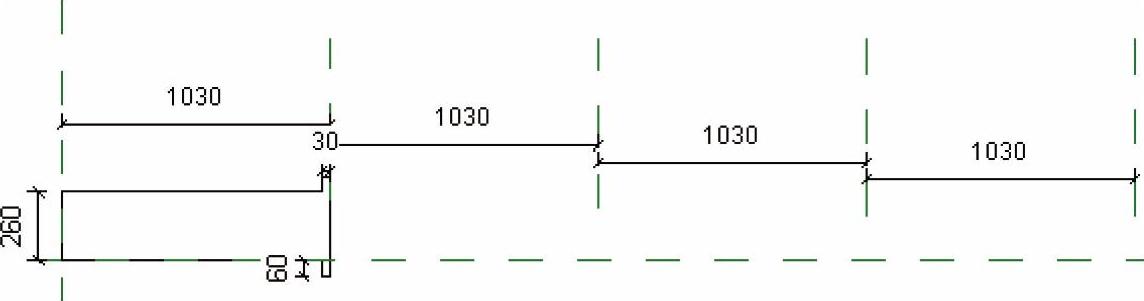

2)按键盘快捷键<R>和<P>创建参照平面,分别命名为“e”“f”“g”“h”,按键盘上的<D>和<I>分别对“中心(左/右)”与“e”之间的距离、“e”与“f”之间的距离,“f”与“g”之间的距离以及“g”与“h”之间的距离进行注释。执行“拉伸”命令,在“属性”栏中设置拉伸起点为“0mm”、拉伸终点为“250mm”,在“中心(左/右)”与参照平面“e”之间绘制拉伸形状,完成后如图14-4所示。


图14-4

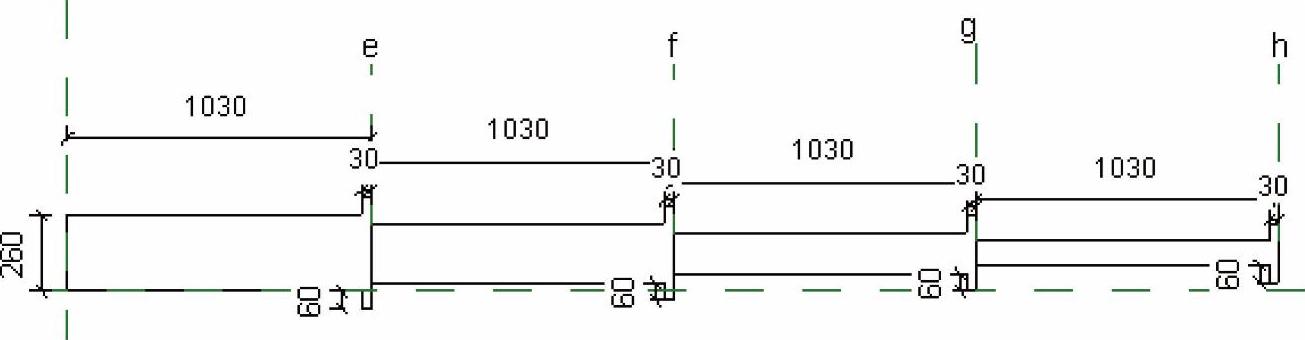

3)同理,在“e”与“f”之间、“f”与“g”之间以及“g”与“h”之间创建拉伸形状,它们的拉伸起点以及拉伸终点分别为:“30mm,220mm”“60mm,190mm”“90mm,160mm”,完成后如图14-5所示。


图14-5

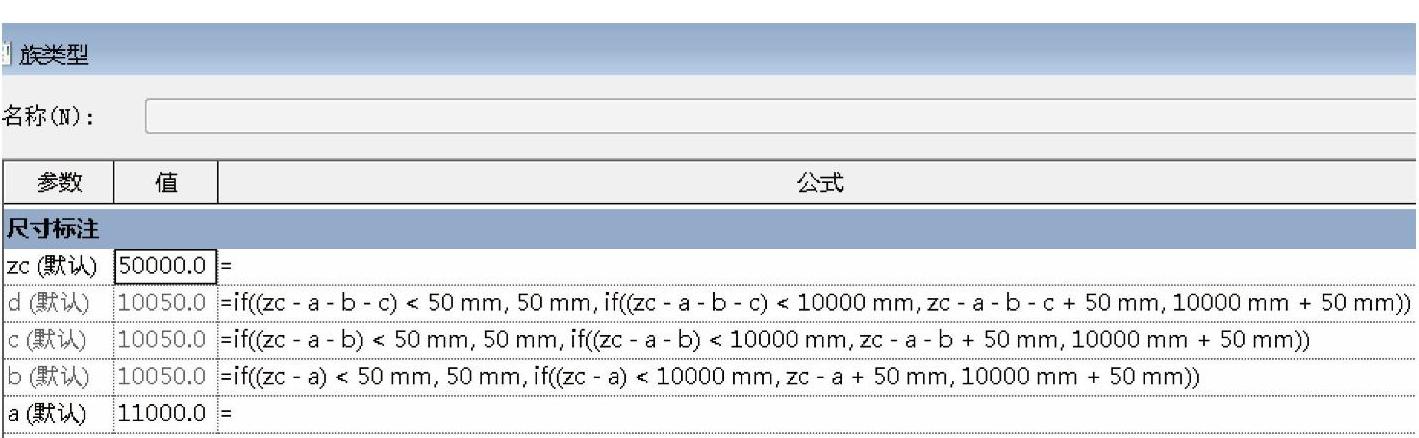

4)打开“族类型”对话框,单击“添加”按钮,分别添加参数“a”“b”“c”“d”以及“zc”,它们均为实例参数。在“族类型”对话框中为其赋值或添加公式,如图14-6所示。


图14-6

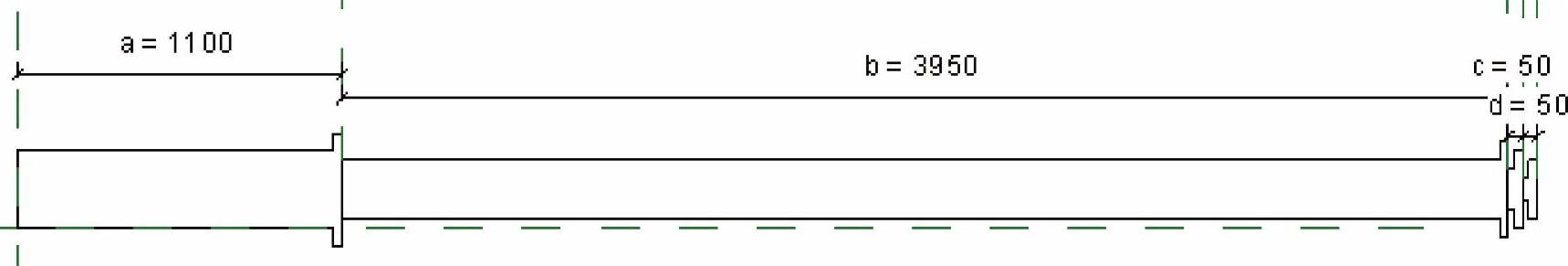

5)选中“中心(左/右)”与“e”之间的注释,展开选项栏标签下拉列表,选择“a”;选中“e”与“f”之间的注释,展开选项栏标签下拉列表,选择“b”;选中“f”与“g”之间的注释,展开选项栏标签下拉列表,选择“c”;选中“g”与“h”之间的注释,展开选项栏标签下拉列表,选择“d”。在“族类型”对话框中将“zc”的值改为“5000mm”,“a”的值改为“1100mm”,单击“确定”按钮,完成后如图14-7所示。(www.daowen.com)


图14-7

6)打开“族类型和族参数”对话框,勾选“基于工作平面”,取消“总是垂直”的勾选,单击“确定”按钮,如图14-8所示。


图14-8

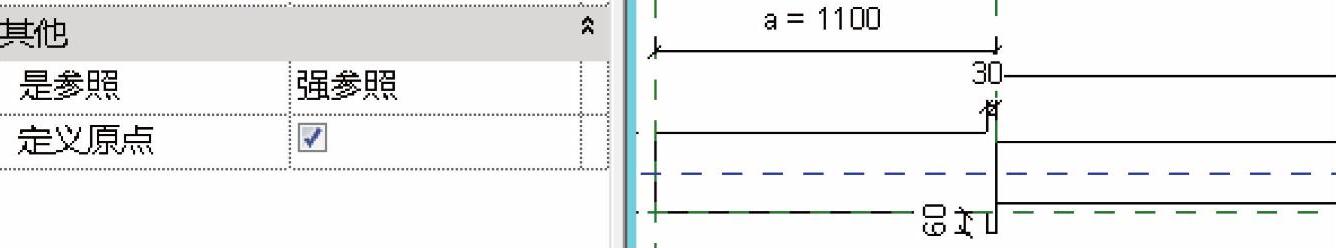

7)按键盘快捷键<R>和<P>绘制水平参照平面,选中参照平面,在“属性”栏“其他”列表下将“是参照”设置为“强参照”,勾选“定义原点”,如图14-9所示。


图14-9

8)选中拉伸形状,在“属性”栏中单击“材质”后的小方块按钮,在弹出的“材质浏览器”中选择“土层”,单击鼠标右键进行复制并命名为“土层1”,将颜色选为“RGB255-128-064”,单击“确定”按钮。返回“材质浏览器”,在“图形”选项卡下勾选“使用渲染外观”,单击“确定”按钮。

9)保存族文件,命名为“主臂”。
