1）新建族，选择“公制常规模型.rft”并打开。

2）按键盘快捷键＜R＞和＜P＞分别在“中心（左/右）”参照平面的两侧各绘制两个参照平面，分别命名为“a”“b”“c”“d”。按键盘上的＜D＞和＜I＞分别对参照平面“a”、“中心（左/右）参照平面”与“d”间的距离对齐标注并进行EQ操作，再对参照平面“a”与“d”间的距离进行对齐标注（保证构件两侧变化保持等分效果）。选中参照平面“a”与“d”的尺寸标注，单击选项栏上的“添加标签”，选择“添加参数”，在弹出的“参数属性”对话框中的“名称”文本框中输入“kd”，勾选“实例”，单击“确定”按钮。打开“族类型”对话框，再单击“添加”按钮，在弹出的“参数属性”对话框中的“名称”文本框中输入“sf”，参数类型为“是/否”，勾选“实例”，单击“确定”按钮，返回“族类型”对话框，在“kd”公式后输入“if（sf，8000mm，2750mm）”，不勾选“sf”后“值”的复选框，单击“确定”按钮，如图14-1所示。

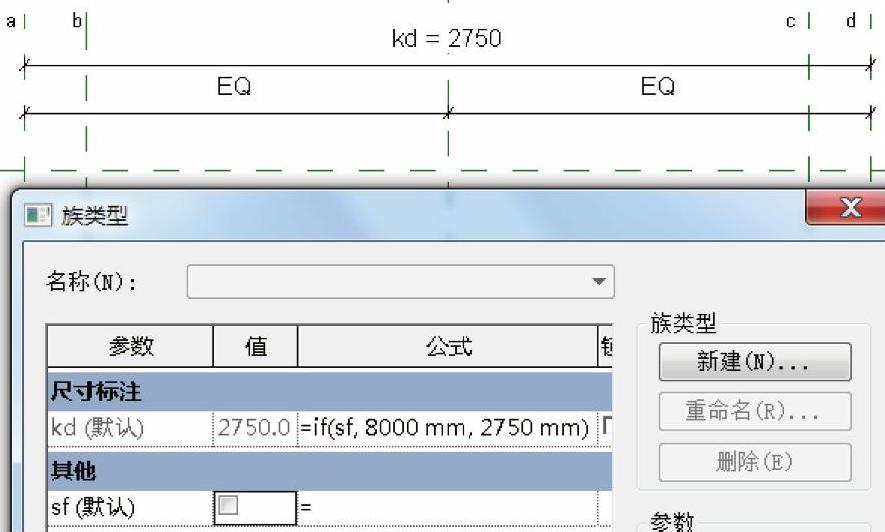

图14-1

3）通过改变临时尺寸使“a”与“b”之间的距离等于“c”与“d”之间的距离（改为200mm），按键盘上的＜D＞和＜I＞分别对参照平面“a”与“b”之间的距离以及“c”与“d”之间的距离进行注释，并将尺寸标注进行锁定。

4）切换至右立面视图，执行“拉伸”命令，确认绘制的方式为直线，绘制如图14-2所示的形状。切换至楼层平面视图，使用“对齐”工具分别将拉伸形状的两侧对齐到参照平面“a”与“d”上并进行锁定。

5）执行“拉伸”命令，在“属性”栏中设置拉伸起点为“-100mm”、拉伸终点为“182.4mm”，以参照平面“b”与“中心（前/后）”参照平面的交点为圆心，绘制半径为100mm的圆，选中圆，在“属性”栏中勾选“中心标记可见”，使用“对齐”工具将圆的中心对齐到参照平面“b”与“中心（前/后）”参照平面上并进行锁定。同理，继续执行“拉伸”命令，在“属性”栏设置拉伸起点为“-300mm”、拉伸终点为“-100mm”，以参照平面“b”与“中心（前/后）”参照平面的交点为圆心，绘制半径为50mm的圆，选中圆，在“属性”栏中勾选“中心标记可见”，使用“对齐”工具将圆的中心对齐到参照平面“b”与“中心（前/后）”参照平面上并进行锁定。切换至前立面视图，使用“对齐”工具将上方圆柱的下面的圆面与下方圆柱的上面的圆面对齐锁定。(www.daowen.com)

6）在前立面视图按键盘上的＜D＞和＜I＞对下方圆柱的上面与下面进行注释。选中尺寸标注，单击选项栏上的“添加标签”，选择“添加参数”，在弹出的“参数属性”对话框中的“名称”文本框后输入“ztc”，勾选“实例”，单击“确定”按钮。在“ztc”公式后输入“if（kd＞2750mm，300mm，20mm）”，单击“确定”按钮。同理，在参照平面“c”与“中心（前/后）”参照平面的交点处重复5）与6）的步骤，完成后如图14-3所示。

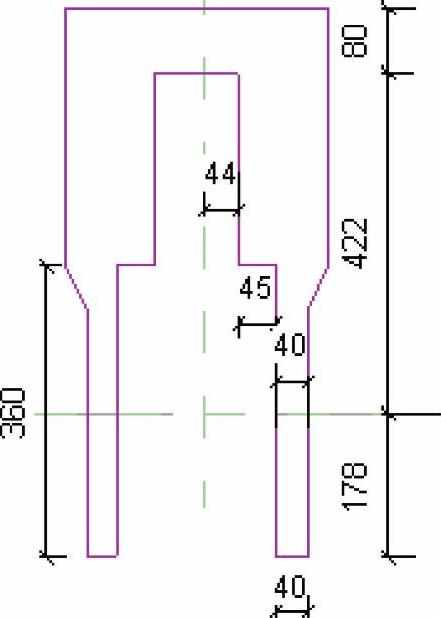

图14-2

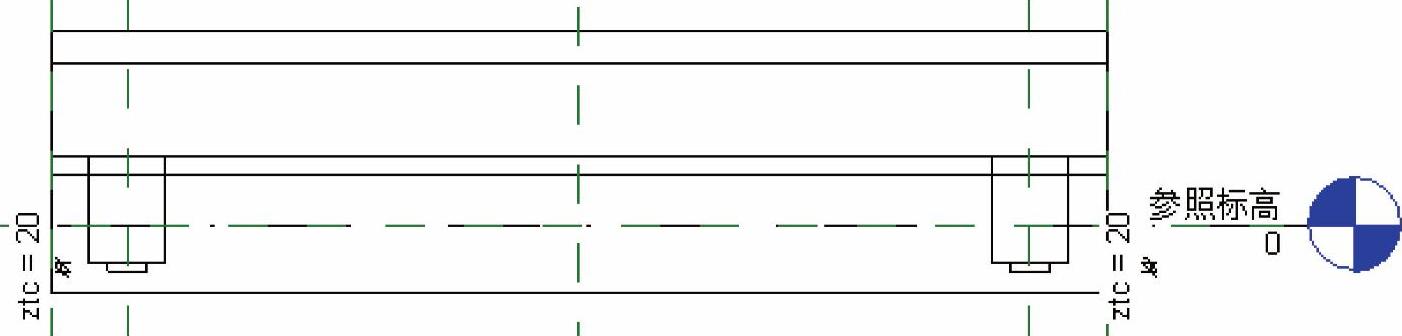

图14-3

7）保存族文件，命名为“支腿构件”。
