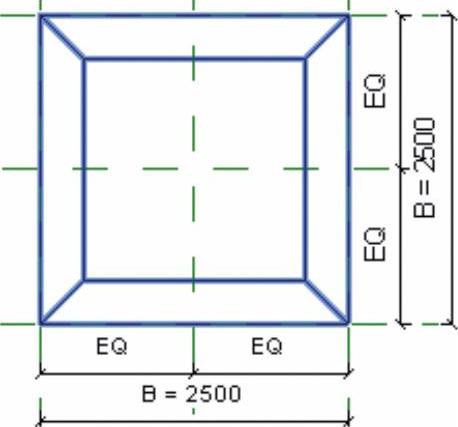

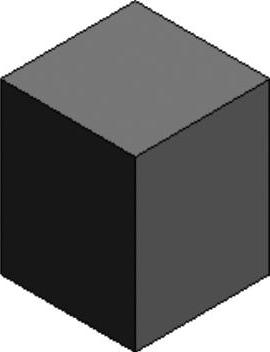

1）新建公制常规模型，绘制一个立方体拉伸形状，长×宽=1000mm×1000mm，添加长、宽参数为“B”的实例参数，如图13-36所示。切换到前立面视图中，在参照标高上方在水平方向上绘制一个参照平面，执行“对齐尺寸标注”命令，标出其与参照标高重合的参照平面之间的距离，添加实例参数“H”，之后将构件的上表面锁定到该参照平面（即创建对齐约束），在“属性”栏中勾选“基于工作平面”，不勾选“总是垂直”，切换到三维视图，如图13-37所示。完成之后保存，命名为“族1”。

图13-36

图13-37

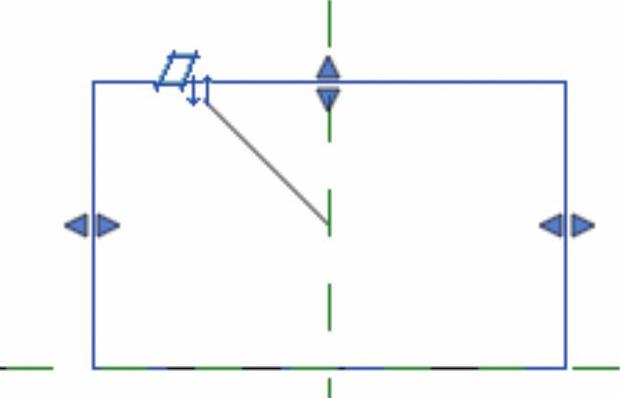

2）再次新建一个公制常规模型，保存并命名为“塔吊”。将族1载入其中，选择“放置在工作平面”放置在中心位置，如图13-38和图13-39所示。

图13-38

图13-39

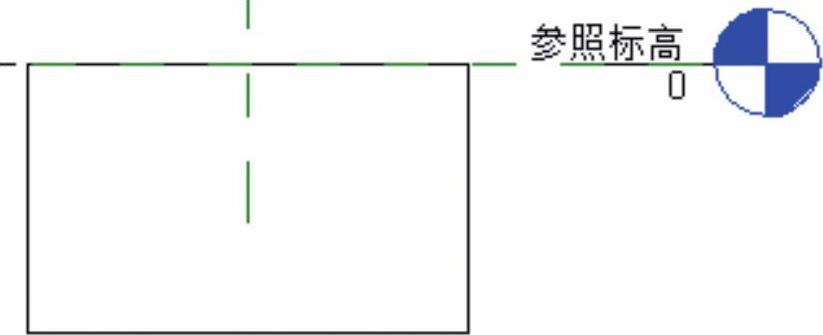

3）放置后打开前立面视图，选中族1，执行“翻转工作平面”命令，将族1翻转到参照标高下方，如图13-40和图13-41所示。

图13-40

图13-41

选中构件，找到参数“H”，关联族参数，添加新的参数“基础高度”，将“B”关联为“B1”，如图13-42所示。完成后修改“基础高度”和“B1”，观察构件变动情况。

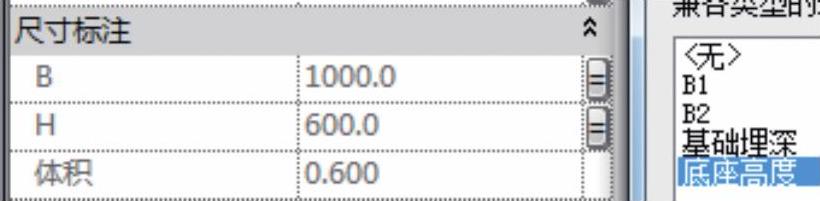

4）切换到参照标高平面视图，执行“放置构件”命令，再次放置一个新的“族1”，同样放置到中心，如图13-43所示。选中该构件，关联族参数，将“B”关联为“B2”，找到参数“H”并关联新的族参数“底座高度”，如图13-44所示。

图13-42

图13-43

图13-44

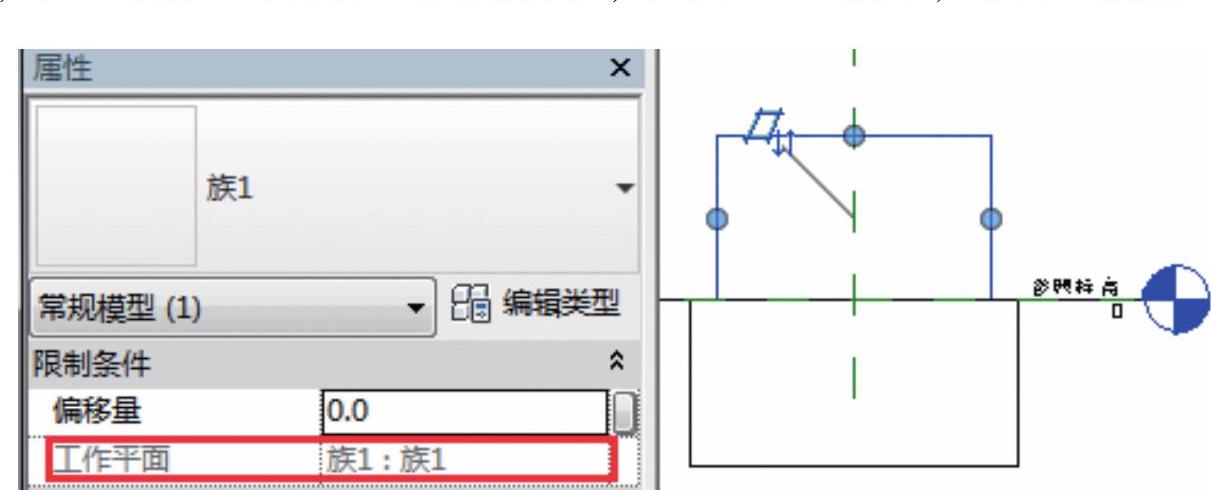

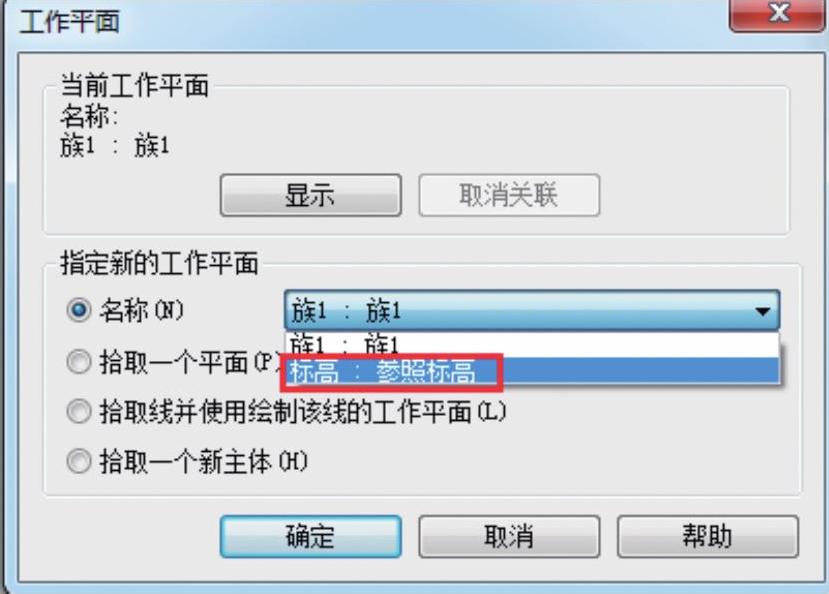

5）切换到前立面视图，选中刚刚放置的底座，此时在“属性”栏中，“工作平面”为“族1”，如图13-45所示，因此需要重新更改工作平面。确保底座在选中的状态下，执行“编辑工作平面”命令，打开“工作平面”对话框，在“名称”下选择“参照标高”，如图13-46所示，单击“确定”按钮退出对话框。

图13-45

图13-46

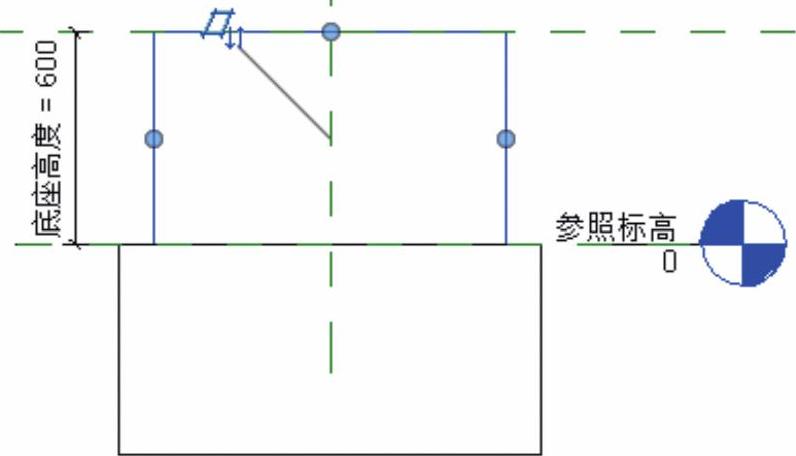

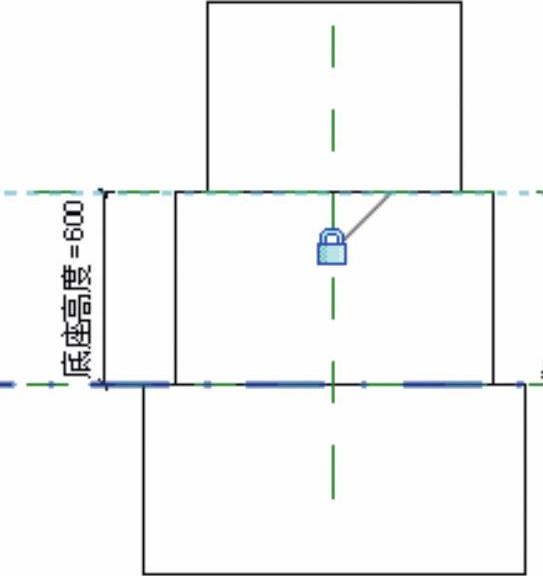

6）在前立面视图中，在参照标高上方绘制一条水平参照平面，并对其与参照标高重合的参照平面进行注释，添加参数为“底座高度”，如图13-47所示。打开“族类型”对话框，测试参数。

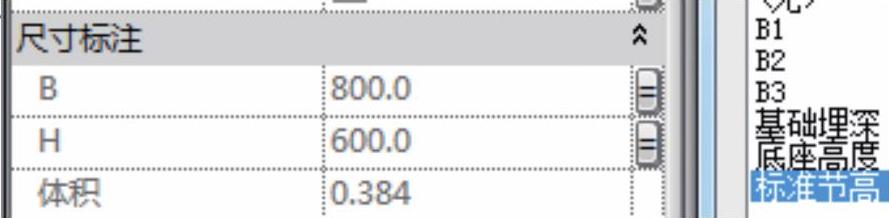

7）切换到参照标高平面视图，执行“放置构件”命令，再次放置一个新的“族1”，同样放置到中心，如图13-48所示。选中该构件，关联族参数，将“B”关联为“B3”，找到参数“H”并关联新的族参数“标准节高”，如图13-49所示。

图13-47

图13-48

图13-49

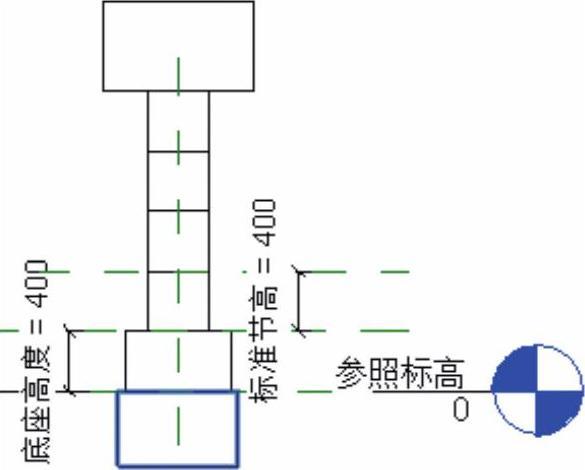

8）切换到前立面视图，执行“对齐”命令，将刚刚放置的族1即标准节的下边锁定到参照平面上，如图13-50所示。

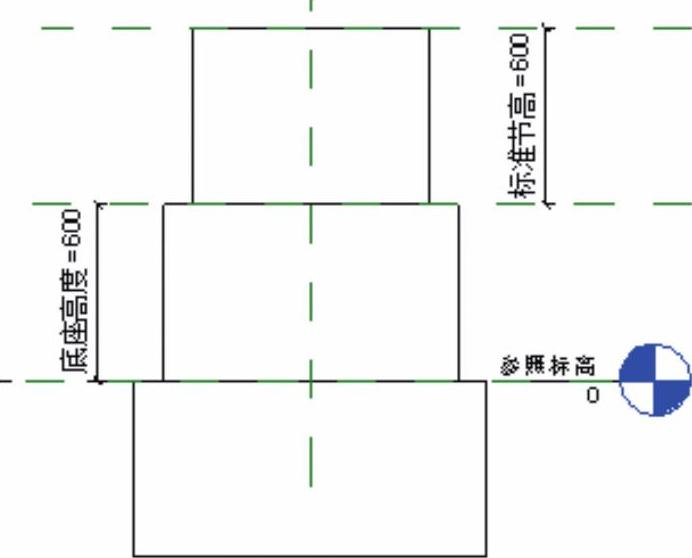

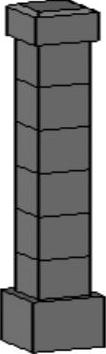

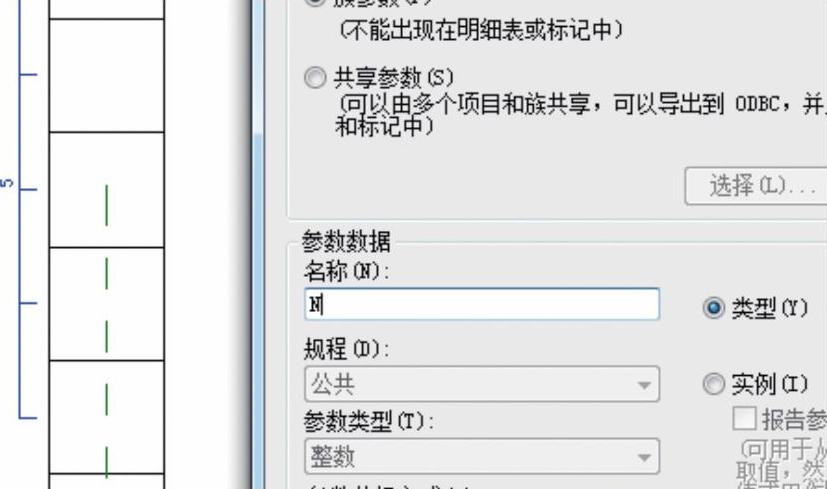

9）在前立面视图中，在标准节上方再绘制一个水平参照平面，并进行注释添加参数为“标准节高”，如图13-51所示。选中标准节，向上阵列，选择“成组并关联”并移动到“第二个”的方式，沿构件底向上至顶作为距离阵列，输入适当的阵列个数，完成后选中阵列成组线在选项栏上添加参数“N”，如图13-52所示。

图13-50

图13-51

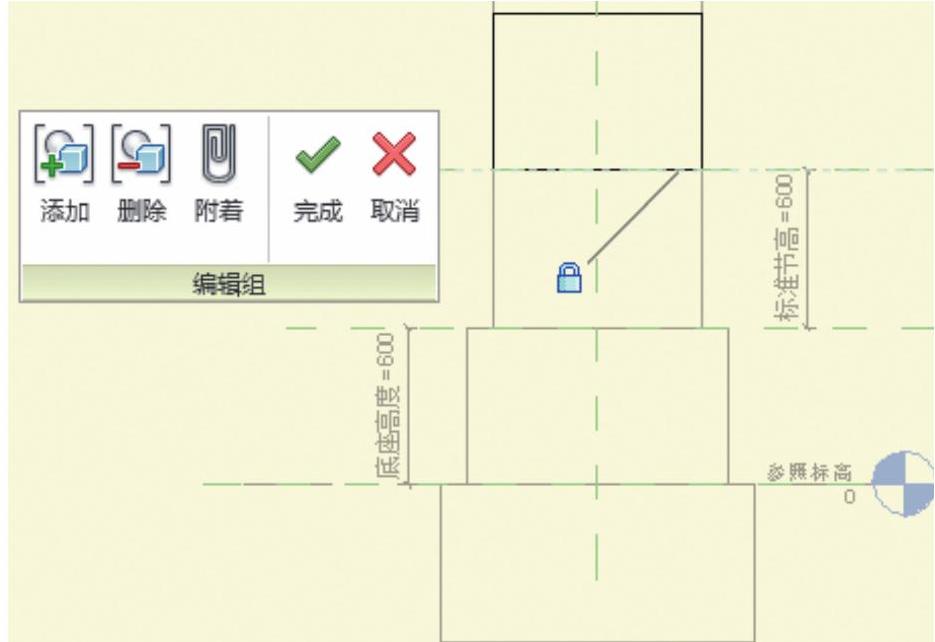

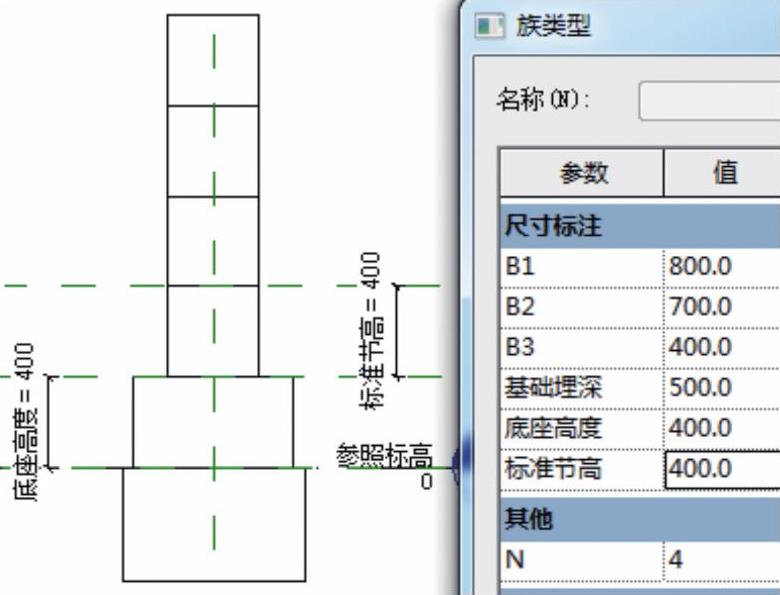

10）选中倒数第二个标准节，编辑组，将下面的边锁到参照平面上，如图13-53所示。完成后，打开“族类型”对话框测试参数，如图13-54所示。

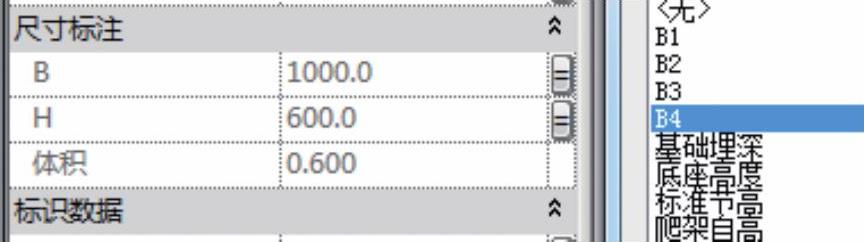

11）在参照标高平面视图，执行“放置构件”命令，再次放置族1，将其作为顶部的“爬架”，如图13-55所示。此时切换到前立面视图，如图13-56所示。选中爬架，找到高度参数，关联族参数，添加新的参数，命名为“爬架自高”，将“B”关联为“B4”，如图13-57所示。

图13-52

图13-53

图13-54

图13-55

图13-56

图13-57

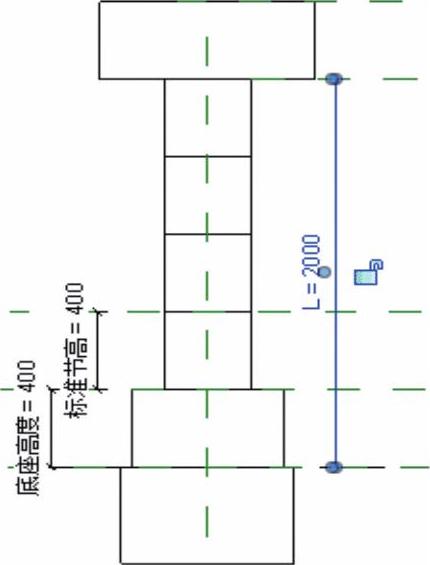

12）在爬架下方绘制一条水平参照平面，对其将与参照标高重合的参照平面进行注释，并添加参数“L”，如图13-58所示。打开“族类型”对话框，添加公式L=“底座高度+标准节高∗N”。选中爬架，将爬架的工作平面设置为爬架下方的参照平面，如图13-59所示，测试参数。

图13-58

图13-59

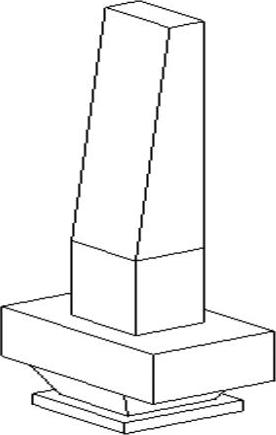

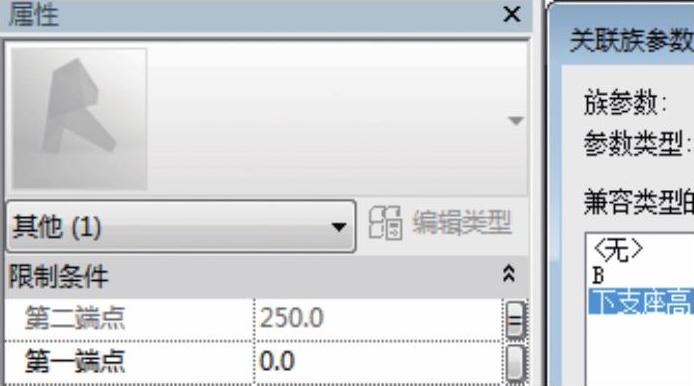

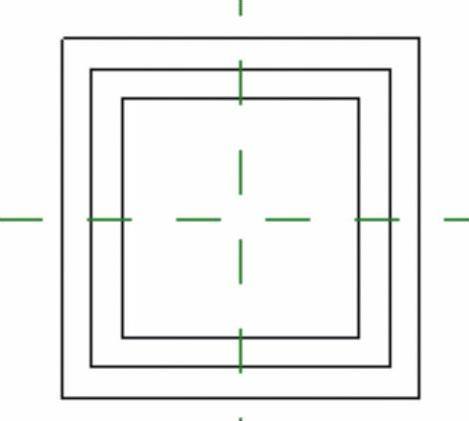

13）新建公制常规模型，现在要做的是一个支座（一个简单的融合构件），下底边长2500mm，上底边长1800mm，都是正方形轮廓，如图13-60所示。融合完成后在“属性”栏中找到“第二端点”关联族参数，命名为“下支座高”，如图13-61所示。完成后保存文件并命名为“下支座”。现在将下支座载入到塔吊中，放置在中心，找到“下支座高”参数，关联族参数，添加新的参数，命名为“下支座高”。“属性”栏中的“偏移量”也同样关联族参数，命名为“下支座底高”，如图13-62所示。打开“族类型”对话框，在“下支座底高”公式中输入“L+爬架自高”。切换到三维视图中观察构件是否处于正确位置，如图13-63所示。

图13-60

图13-61

图13-62

图13-63

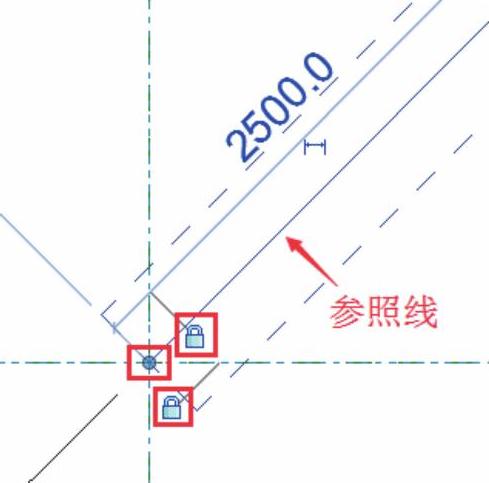

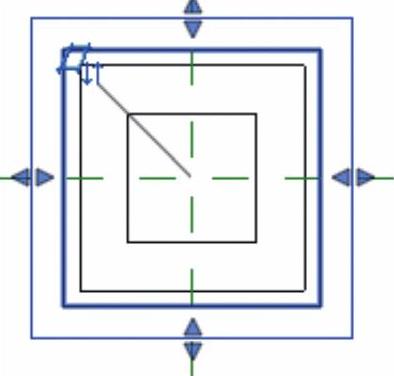

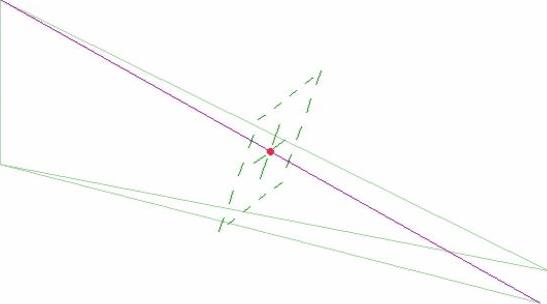

14）接下来就开始着手于旋转部分。在塔吊族中，进入前立面视图，在下支座的顶面高度附近绘制一条参照线，这是构件旋转的承载体。切换到“参照标高”平面视图，可以临时隐藏其他构件，在参照标高视图中绘制一条倾斜的参照线（稍带倾斜为的是方便之后的操作），再选择参照线的端点，将参照线左下角的端点确定到这两个参照平面的交点，如图13-64所示。因为这两个参照平面相交，所以就自然而然地将参照线固定在了交点处，两次对齐之后需要锁定（即创建对齐约束）。

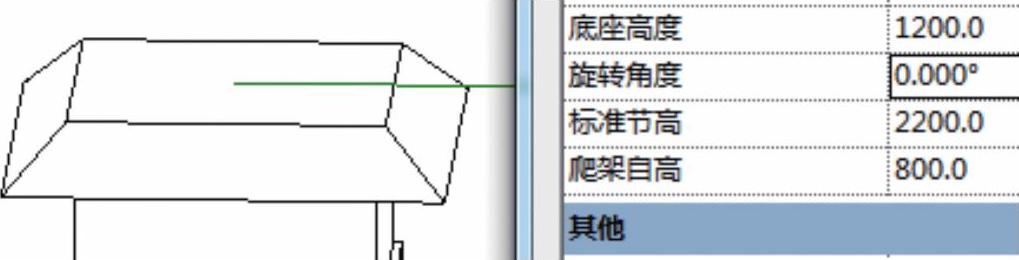

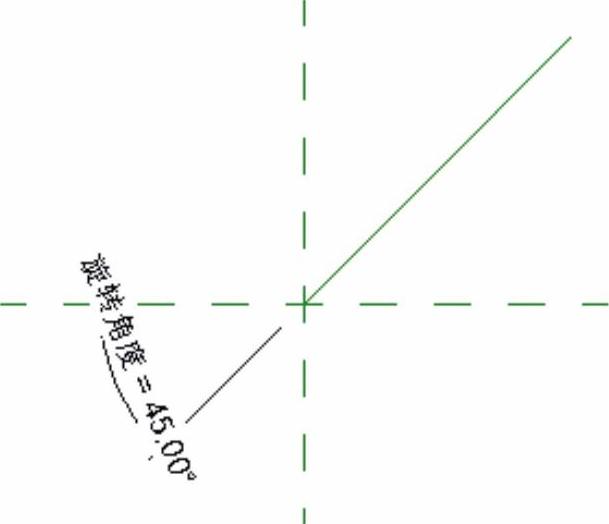

完成之后执行“角度尺寸标注”命令进行命名，标注参照线与参照平面中心（前/后）之间的角度，选择角度标注，添加参数“旋转角度”，如图13-65所示。打开“族类型”对话框，修改角度参数值，观察参照线的旋转变化情况。

图13-64

图13-65

完成之后选择该参照线，单击“编辑工作平面”，然后选择“拾取一个平面”，这里选择“下支座”，如图13-66和图13-67所示。那么该参照线也就会随构件的高度变化而变化。打开“族类型”对话框，再次修改角度参数，观察是否工作正常，完成后保存，如图13-68所示。

图13-66

图13-67

图13-68

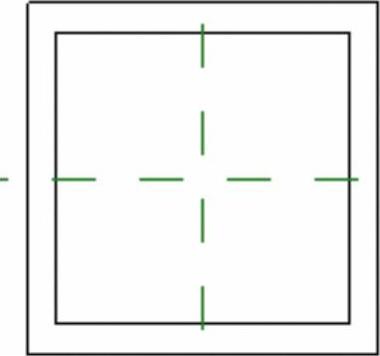

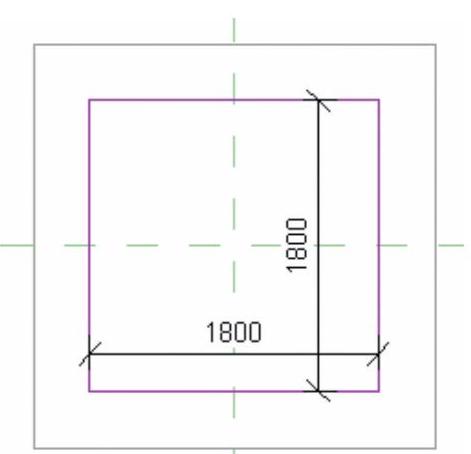

15）接下来制作旋转构件。新建基于面的公制常规模型，在参照标高视图中，绘制融合构件，为下底小、上顶大的形状。具体数值是：底部正方形边长=1800mm，顶部正方形边长=2500mm，如图13-69和图13-70所示。完成后在“属性”栏中找到第二端点，关联族参数，添加参数为“上支座高”，并修改参数值为“800mm”，完成后保存，命名为“上支座”。

图13-69(www.daowen.com)

图13-70

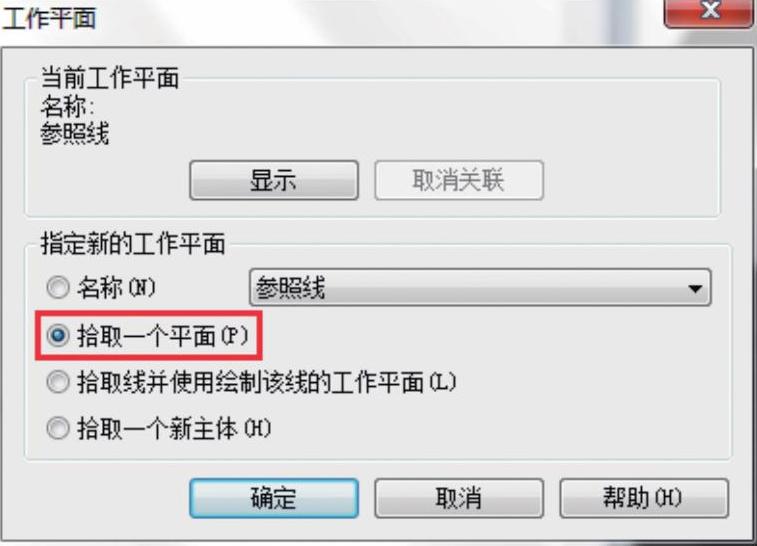

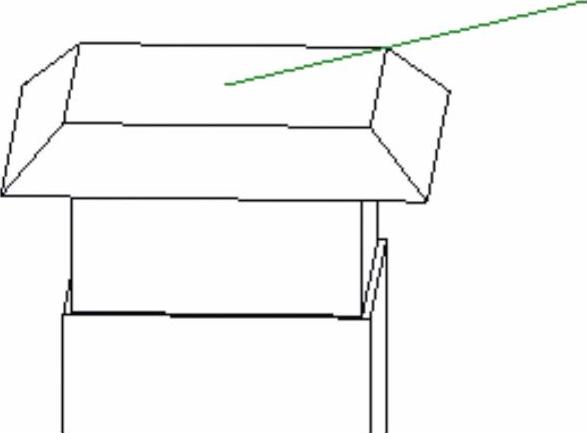

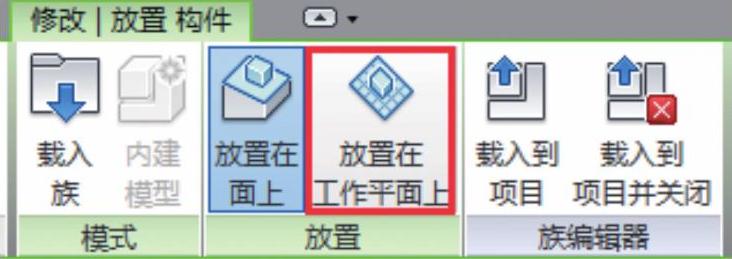

16）将“上支座”族载入到“塔吊”文件中。基于面的构件在放置时有两种方式：“放置在面上”和“放置在工作平面上”。这里选择“放置在工作平面上”。放置构件时切换到参照标高视图为宜，使中心对中心。完成后同样需要调整其高度，回到三维视图，选中构件，在“修改丨常规模型”选项卡中单击“编辑工作平面”，在弹出的“工作平面”对话框中选择“拾取一个平面”，如图13-71所示，此时选择参照线自身的水平平面（图13-72），构件随之移动至指定位置，此时构件的主体应该就是参照线了（在“属性”栏中的“限制条件”处可以看到）。打开“族类型”对话框，修改角度参数，观察构件是否跟随参照线旋转，完成后保存。

图13-71

图13-72

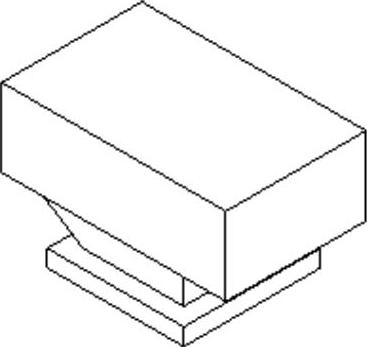

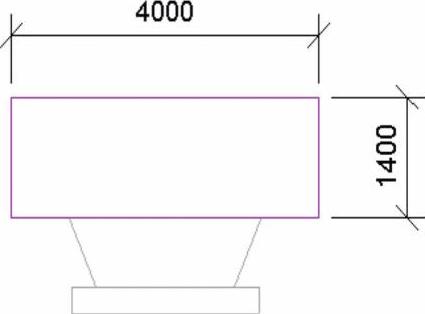

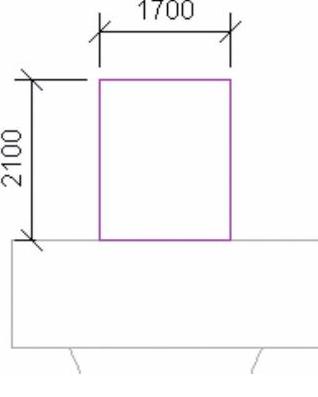

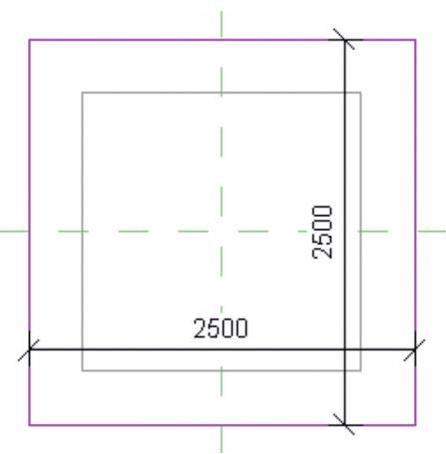

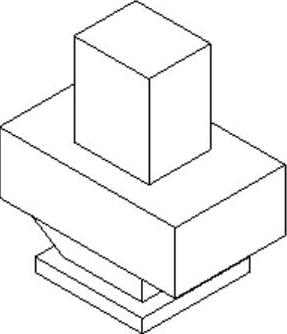

17）继续回到“上支座”族文件。鉴于其在塔吊环境下经受住了参数的考验，之后的形式便可以基于该文件继续制作起重臂、臂架拉绳和平衡臂拉绳、塔吊尖等。这里由于重点为参数控制，所以对于形体上的要求暂定为一个大样，之后才会进行细化。首先在上支座的顶面绘制一个较大的矩形拉伸体。值得注意的是：它的宽和上支座的顶面边长一样为2500mm、长4000mm、高1400mm，如图13-73和图13-74所示，之后在其上表面绘制一个较小的矩形拉伸体，宽1700mm、长1400mm、高2100mm，如图13-75和图13-76所示。那么继续向上绘制的就是塔吊尖了，具体过程如图13-77和图13-78所示。

图13-73

图13-74

图13-75

图13-76

图13-77

图13-78

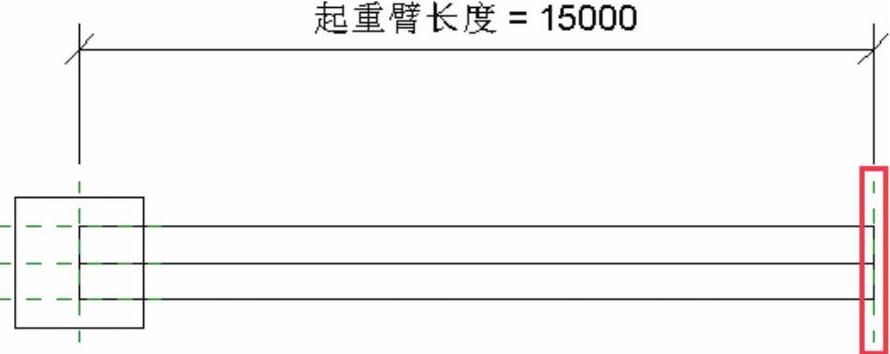

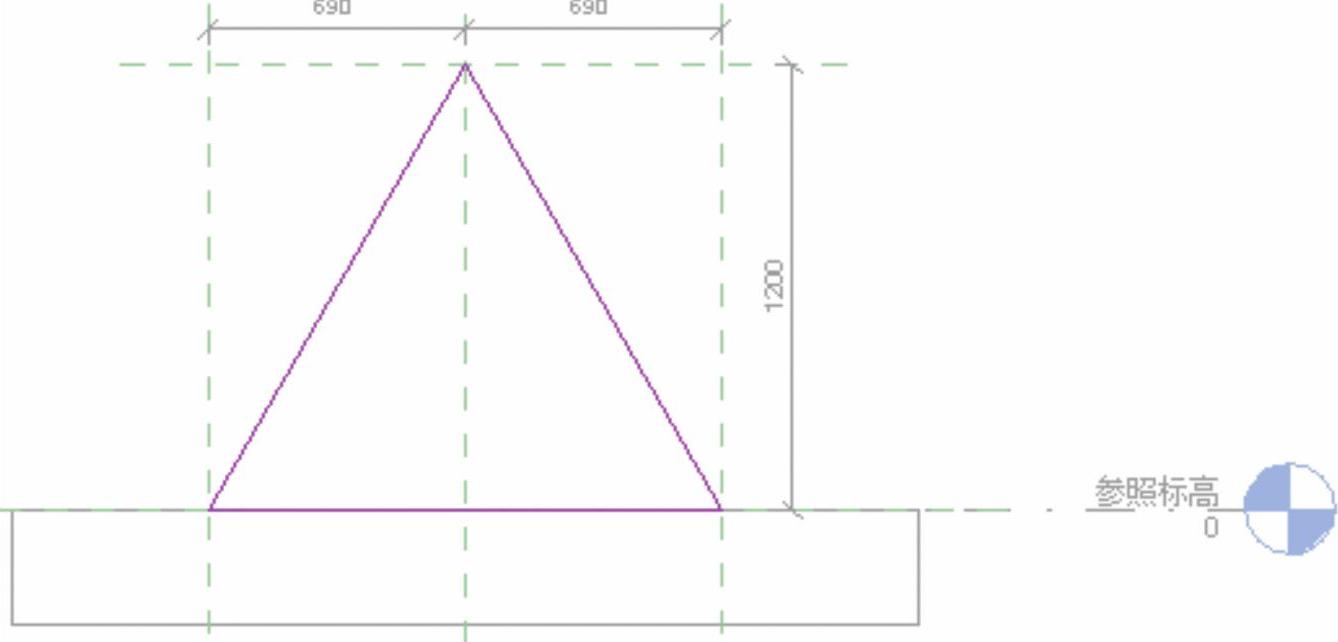

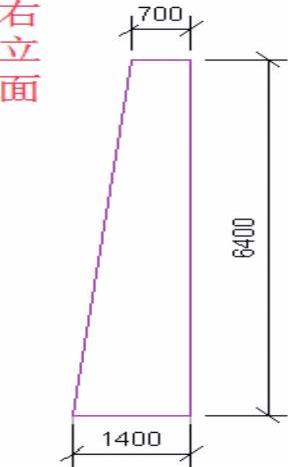

18）接下来安装起重臂和平衡臂。新建基于面的公制常规模型，进入右立面，绘制如图13-79所示的三角形轮廓。完成后回到参照标高视图，在右侧绘制一个竖直的参照平面，执行“对齐尺寸标注”命令标注出其与“中心（左右）”参照平面的距离，如图13-80所示，并添加参数为“起重臂长度”，将之前绘制的三角形拉伸的左右两个面分别对齐约束（锁定）到这两个参照平面上，保存并命名“起重臂”。

图13-79

图13-80

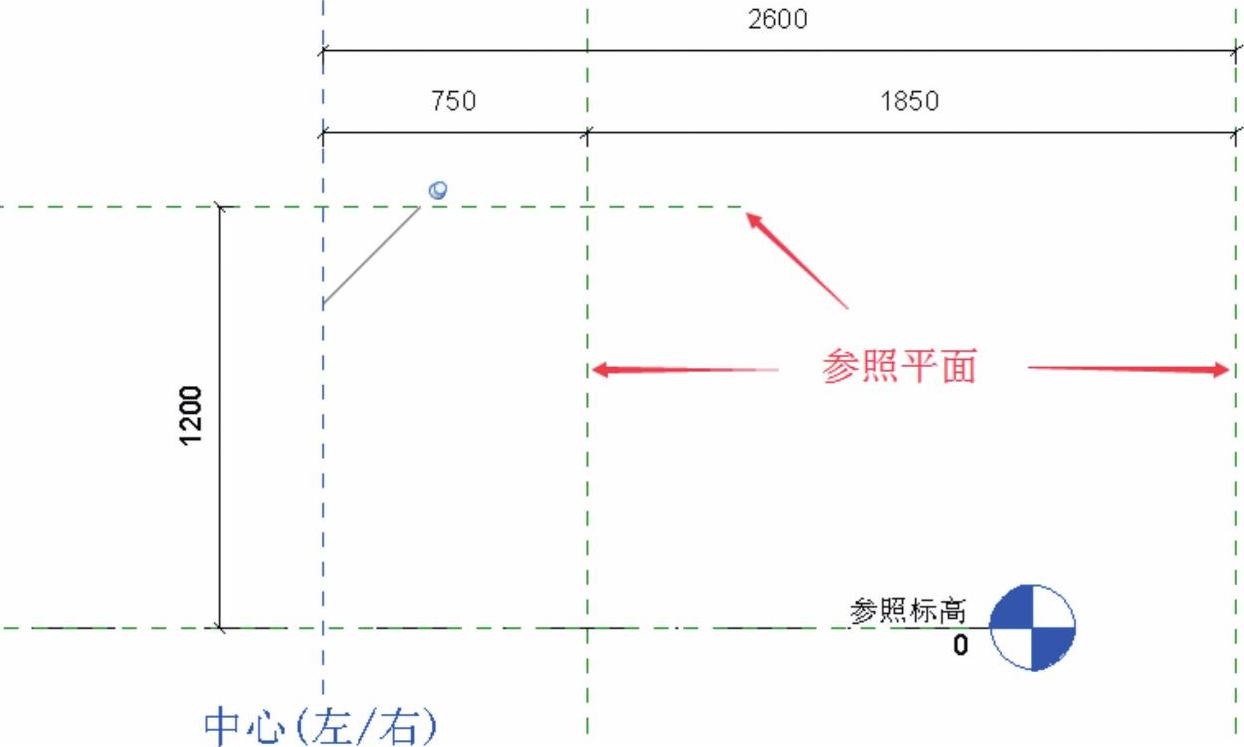

19）新建公制常规模型，现在要做一个起重臂的末端，同样在右立面绘制一个三角形草图轮廓，尺寸与起重臂的一样，接下来绘制几个参照平面，用于确定形状图元，在前立面绘制如图13-81所示的参照平面。

20）将拉伸体的左右两个面分别对齐约束到“中心（左右）”参照平面与距离2600mm的参照平面，如图13-82所示。完成之后再绘制一个空心拉伸体来进行剪切（图13-83），确保空心形状宽度足够覆盖拉伸体。然后单击“修改”选项卡中的剪切，分别选择两个拉伸体，即可完成剪切。

图13-81

图13-82

图13-83

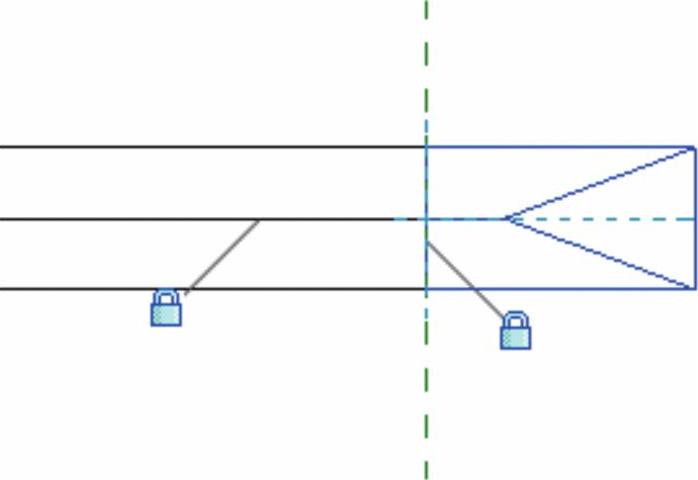

21）现将20）中完成的族载入到起重臂中，在参照标高视图中，末端构件的X轴对齐参照平面“中心（前/后）”并锁定，接着再对齐约束到起重臂的末端，将两者拼接（锁定到同一个参照平面），如图13-84所示。完成后尝试修改起重臂长度参数，观察构件变化情况。

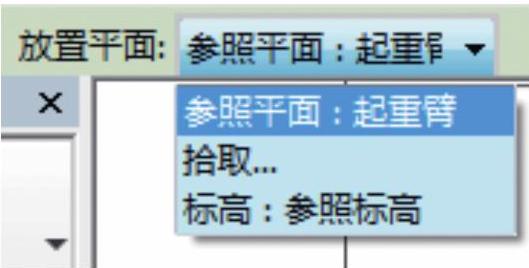

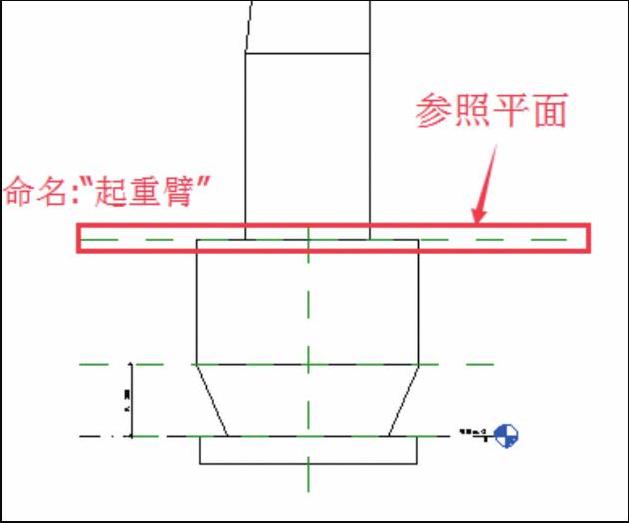

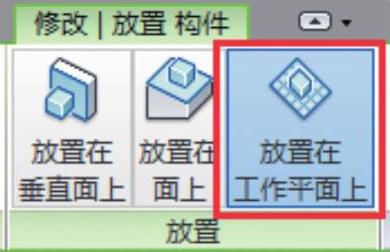

22）回到起重臂族中，在右立面视图中，绘制参照平面，命名为“起重臂”，如图13-85所示。将起重臂构件载入到上支座。同样是基于面的族，所以同样选择放置方式为“放置在工作平面上”，如图13-86所示，处理步骤和之前一样，最终是要把构件的主体变为“参照平面：起重臂”如图13-87所示。

图13-84

图13-85

图13-86

图13-87

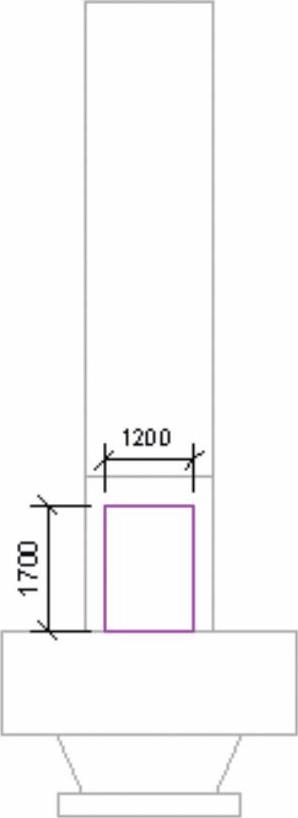

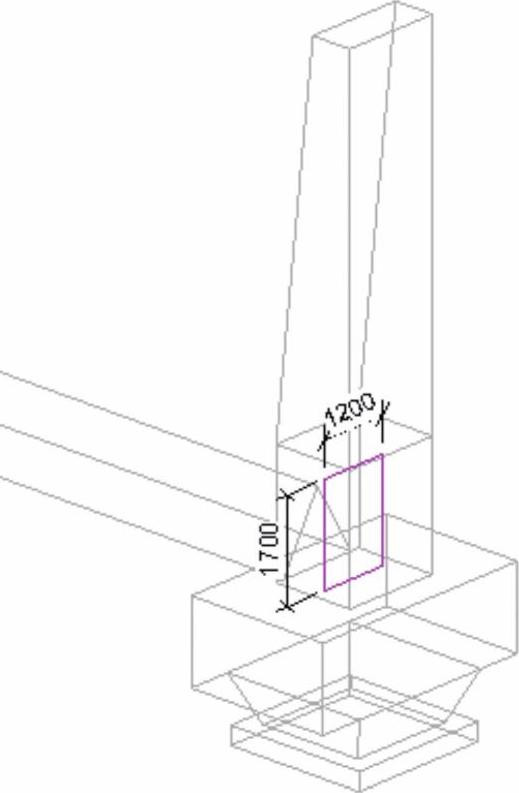

23）现在将平衡臂绘制出来。打开右立面视图，绘制一个拉伸体（矩形草图轮廓），与起重臂的位置相同，如图13-88和图13-89所示。

图13-88

图13-89

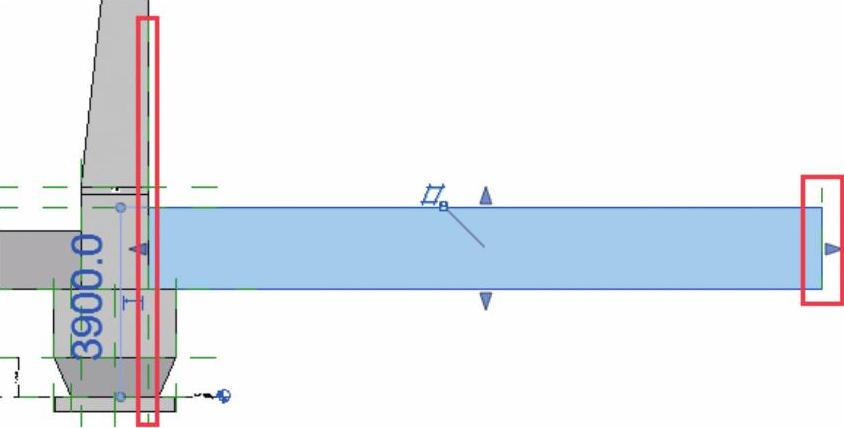

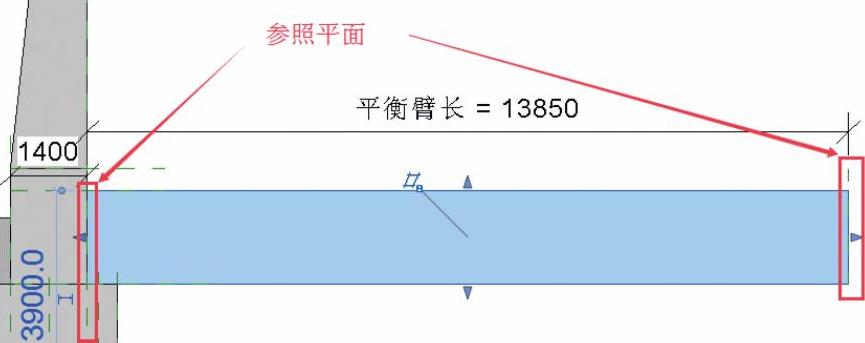

完成后为了确定平衡臂的长度，在后立面视图中，在构件的右侧绘制一个竖直方向的参照平面，如图13-90所示，进行尺寸标注，并添加参数“平衡臂长”，将构件的两端对齐约束到这两个参照平面，如图13-91所示。

图13-90

图13-91

24）保存并载入到塔吊中，覆盖原有版本及参数值，再次修改角度参数，观察构件的变化情况是否合理。

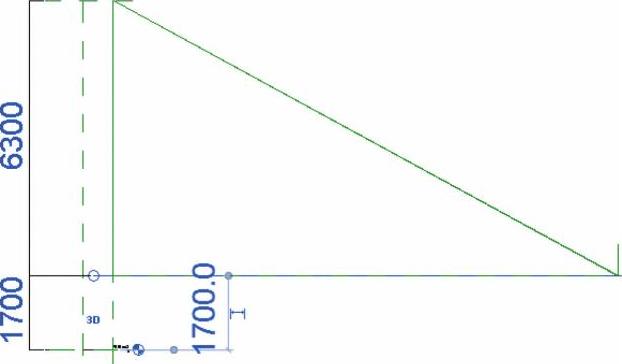

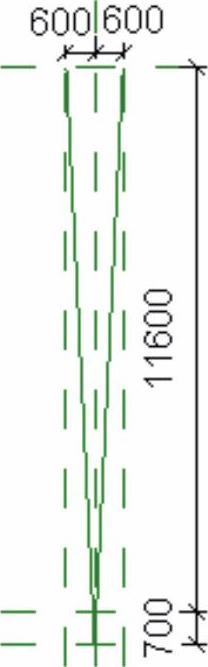

25）现在就剩下塔吊的钢丝绳了。新建公制常规模型，在参照标高视图中绘制参照线，使用拾取线命名，拾取“中心（左/右）”向左右各偏移600mm，因为600mm的偏移量正好是平衡臂的宽度。同样的，继续通过拾取线的方式放置参照平面，这次向左拾取“中心（前/后）”参照平面，偏移量设为700mm，以新偏移出来的参照平面为基准来再次向上拾取，偏移量设置为11600mm，如图13-92所示。到右立面视图中，还是利用拾取线命名，向上拾取参照标高，偏移量为1200（该参照平面命名为“1200”）、1700mm（将该参照平面命名为“1700”）、8000mm，如图13-93所示。

图13-92

图13-93

26）在参照标高选择如图13-92所示的两条参照线，编辑工作平面，选择之前命名为1700的参照平面，切换回右立面视图，如图13-94所示。以在距离“中心（前/后）”700mm位置的那个参照平面为参照绘制一条竖直的参照线，现在就有了3条参照线，回到三维视图中，将其连接，如图13-95所示。

图13-94

图13-95

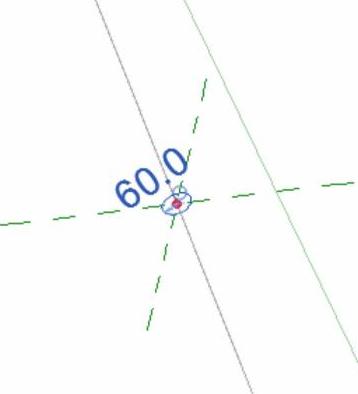

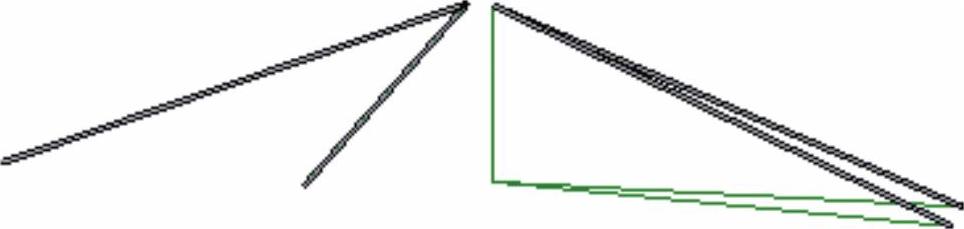

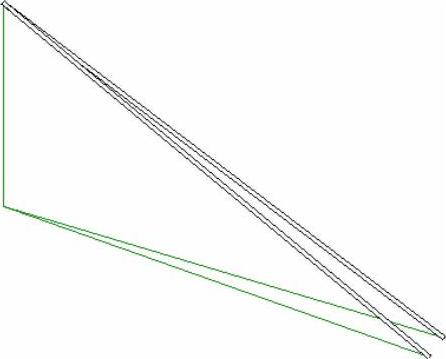

27）执行“放样”命令，拾取路径，拾取两条倾斜的参照线作为路径，如图13-96示。完成后编辑轮廓，使用圆形草图轮廓对正于工作平面中心，半径取60mm，如图13-97所示。另一条参照线同理操作，完成后如图13-98所示。

图13-96

图13-97

图13-98

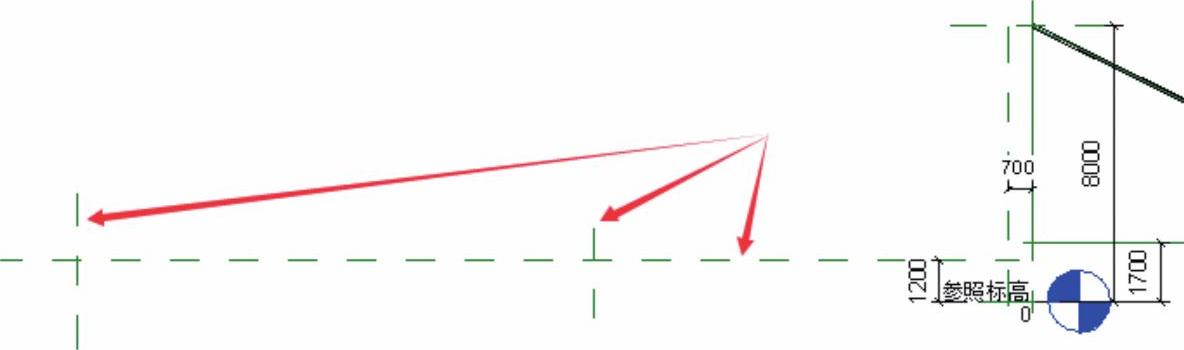

28）起重臂部分的钢丝绳就相对简单了。切换到右立面视图，执行“拾取线”命令来放置参照平面，选取“中心（前/后）”向左偏移两次，两次不同的偏移量得到两个不同距离的参照平面。原来1200mm的参照平面得到了两个不同距离的参照平面，如图13-99所示。

29）执行“放样”命令，拾取路径时选用这两条参照线，编辑轮廓时同样保持一致的圆形半径（60mm），最终效果如图13-100所示。

图13-99

图13-100

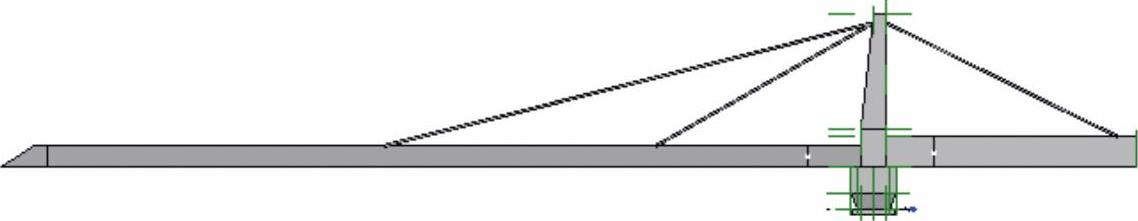

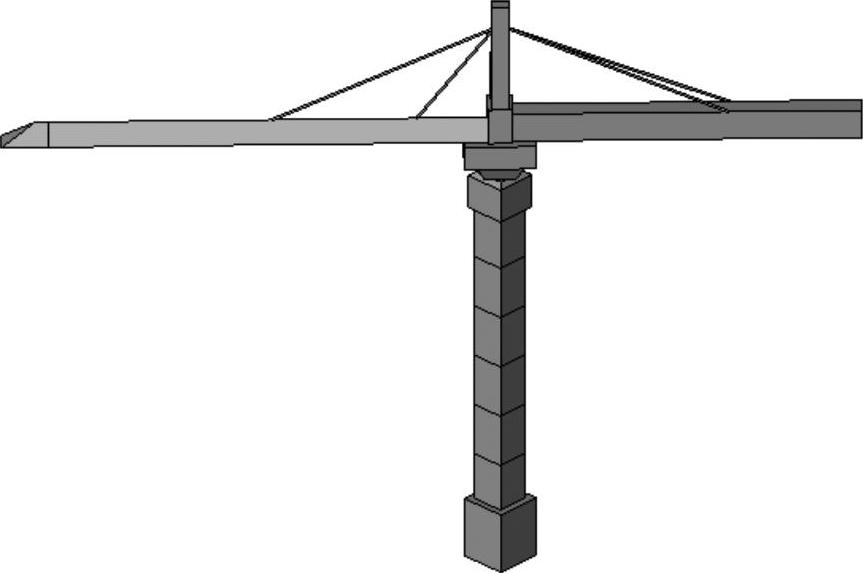

30）完成之后载入到“上支座”中，中心对中心放置，在“中心（前/后）”和“中心（左/右）”参照平面对齐约束，进入右立面视图，选择钢丝绳，修改偏移量为1000mm即可。载入到塔吊中，打开“族类型”对话框，修改参数，观察构件变化的情况，如图13-101和图13-102所示。

图13-101

图13-102

本节总结起来，主要有以下几点：

1）本节主要讲解了参数化控制构件的升降与旋转，在控制高度的过程中，可以划分为两个过程：一是简单地添加高度参数并关联到其他环境中；二是构件阵列之后的高度参数处理，即关联参数的时候考虑阵列因素，保持好全体组成员的一致性与连接性。

2）旋转则是通过媒介使构件随之旋转。普通的构件或较复杂的构件遇到一块儿时，构件本身自带的旋转特性几乎不能完全满足要求，因此需要一座“桥梁”——具有旋转特性的参照线，参照线本身自然是没有角度参数的，然而它具有自身的参照平面，因此只要额外赋予一个角度参数即可，其他构件都可以随之变化而不发生冲突。
