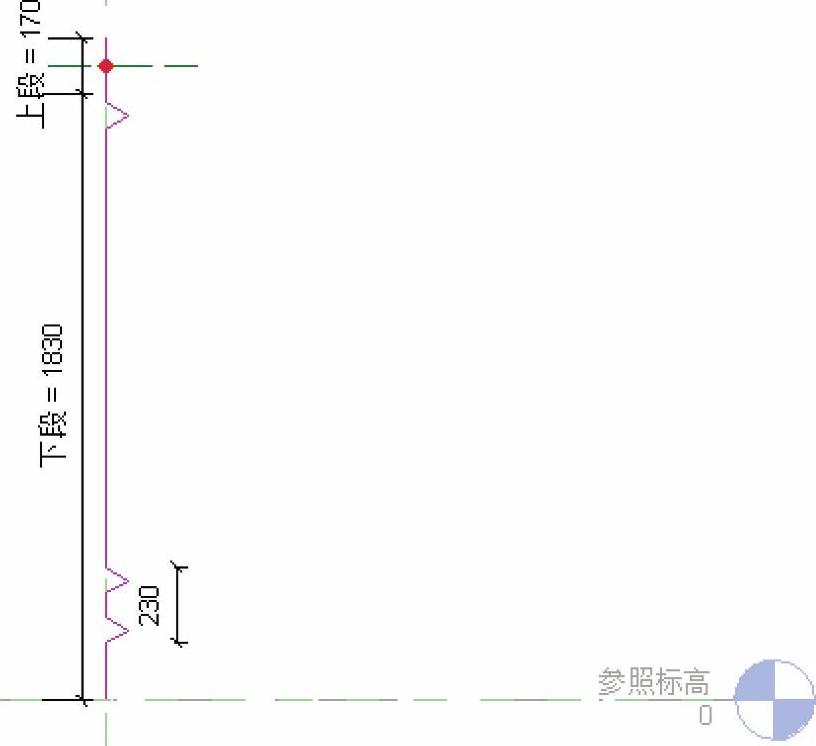

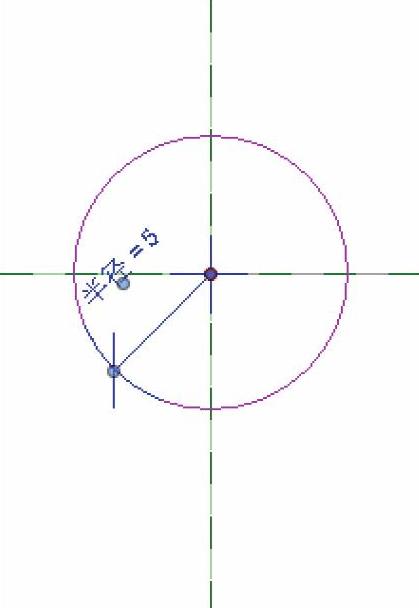

1）新建“公制常规模型”，切换到前立面视图，用“放样”先绘制围栏的一个竖杆，绘制完毕后为它添加相应高度的类型参数“上段”和“下段”（图13-19），并添加控制粗细的类型参数“半径”，如图13-20所示。

图13-19

图13-20

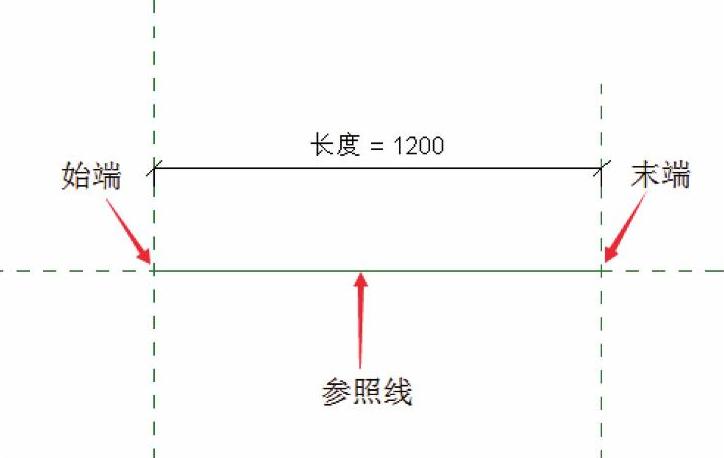

2）新建一个“基于线的常规模型”，在视图中可以发现，这个样板中已经预设了一条参照线、一个额外的参照平面和一个长度参数，参照线起始端为参照平面（中心/前后）与参照平面（左/右）的交点，末端锁定于边上的右侧的参照平面，如图13-21所示。显然，在这里创建的常规模型较之前的常规模型有些许不同，即当将该族导入到项目中或其他环境放置时，它会以一条线的形式敷设，单击两处绘图区域时才生成实例。

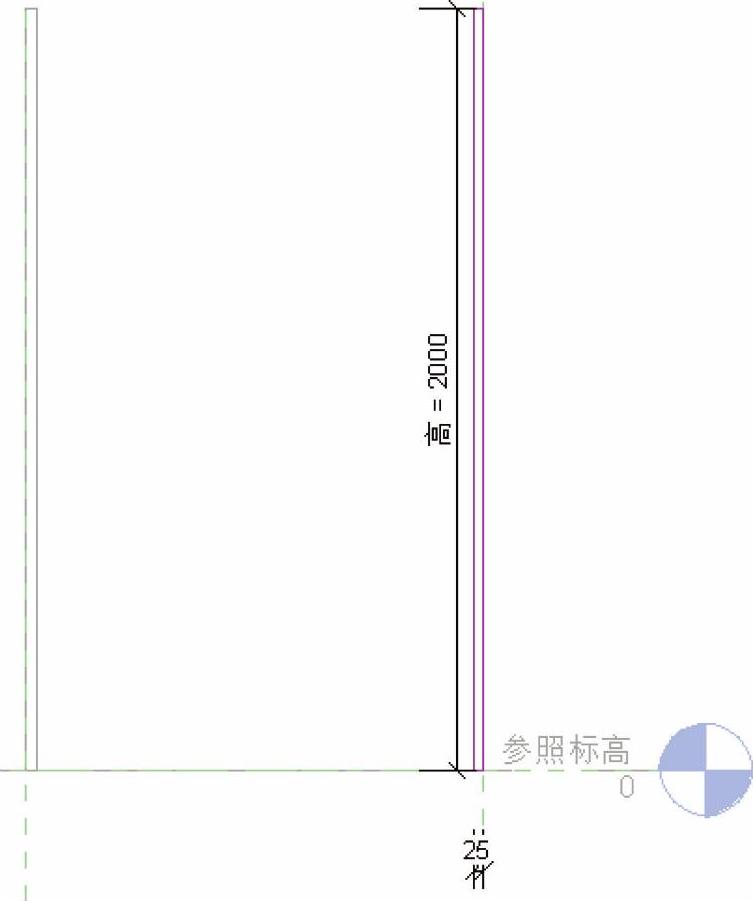

3）进入前立面视图执行“拉伸”和“矩形”命令。注意：这里要绘制在参照线上，即与参照线产生联系，记得锁定约束条件，如图13-22所示。之后为它添加参数，同样的，在末端即参照平面处也绘制同样的轮廓，赋予同样的参数，如图13-23所示。可以适当调整一下拉伸的深度，这里设置为65mm。

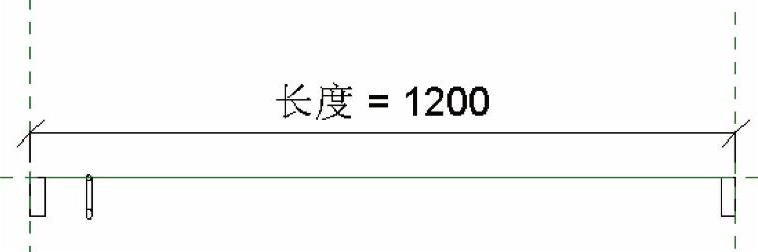

4）接下来，将之前绘制的构件导入，放置到那条参照线上，如图13-24所示。

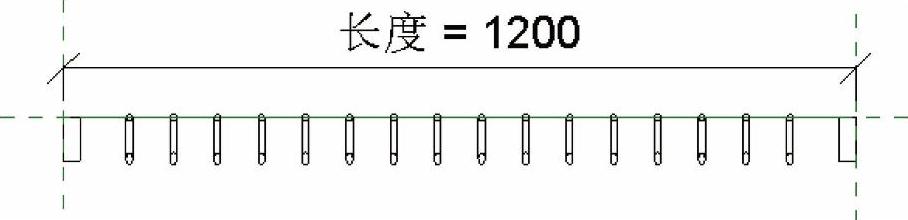

如图13-25所示，构件与参照平面的距离为100，与支柱的距离为75，那么在接下来阵列的时候，最后的那个构件也应该位于末端参照平面前的相应位置。切换到参照标高平面视图，执行“阵列”命令，选择构件，先拟定阵列7个，勾选“成组并关联”，选择“最后一个”（即阵列是在第一个与最后一个之间那段距离进行），如图13-26所示。阵列完成后，更改个数，阵列结果如图13-27所示。

5）添加整数参数。单击阵列数下方的标签（类似梳子形状），为它添加参数“n”，如图13-28所示。

图13-21

图13-22

图13-23

图13-24

图13-25

图13-26

图13-27

图13-28(www.daowen.com)

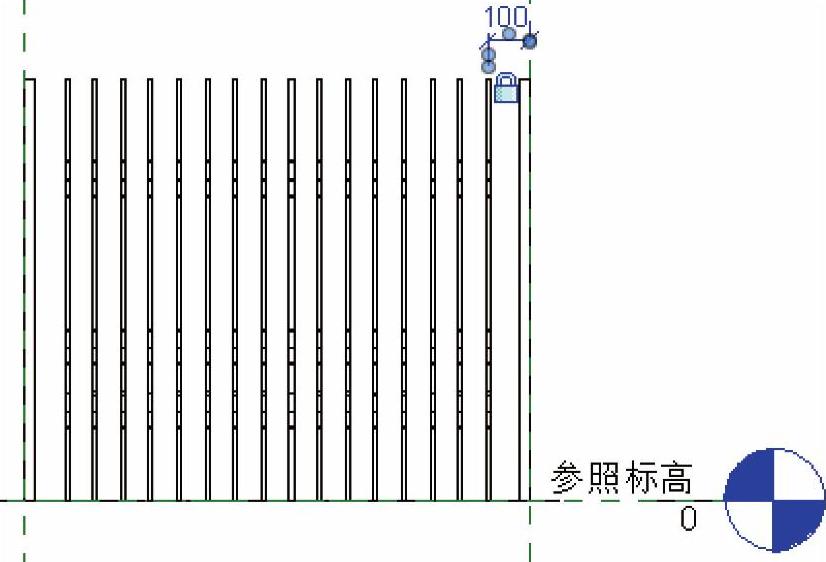

接下来，在前立面视图阵列后产生的最后一个构件进行处理——为它和末端参照平面进行尺寸标注，并锁定该标注，图13-29所示。

图13-29

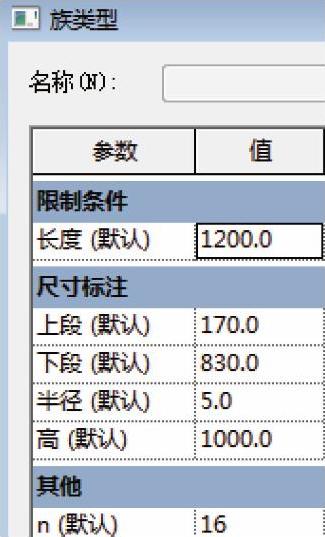

6）参数的关联。在对携有自定义参数的嵌套构件进行参数关联时，须先进入编辑组状态。单击选中阵列组的单个实例，单击“编辑组”，再次选中该构件，打开“类型属性”对话框，如图13-30所示。关联类型参数须先选中嵌套构件，不过进入编辑组前选中的单个构件都是成组状态，无法直接查看属性。把相应参数关联好后，打开“族类型”对话框，这里显示的是刚关联的参数名称，如图13-31所示。

图13-30

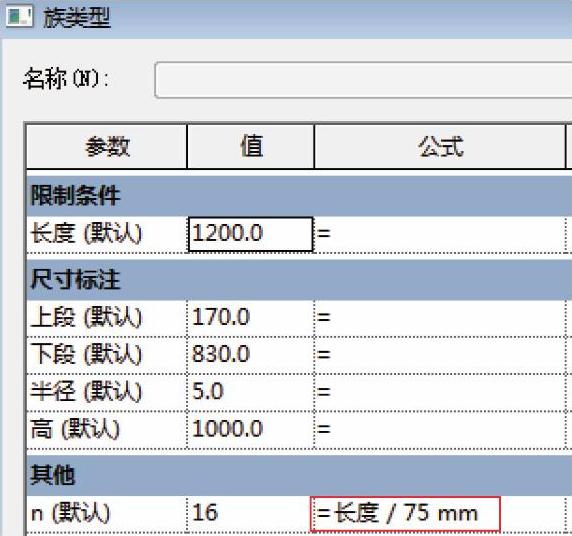

为了在敷设围栏的时候达到任意长度而保持网片间距的效果，在“族类型”对话框中为阵列标签添加公式n=“长度/间距”，这里间距拟定75mm，如图13-32所示。

图13-31

图13-32

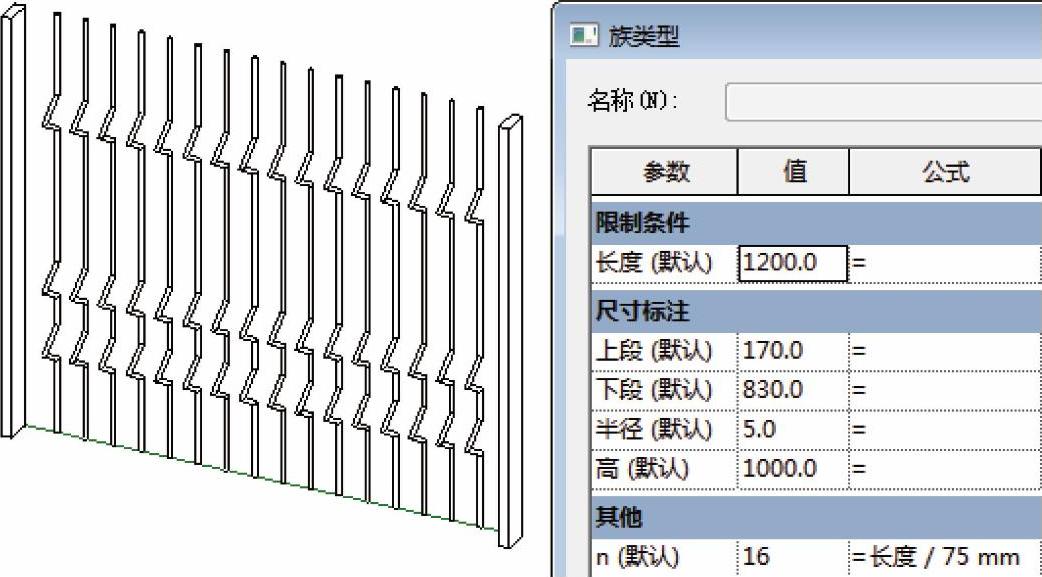

7）进行调试，看看是否在更改高度参数时其他构件跟着变化，效果如图13-33所示。

图13-33

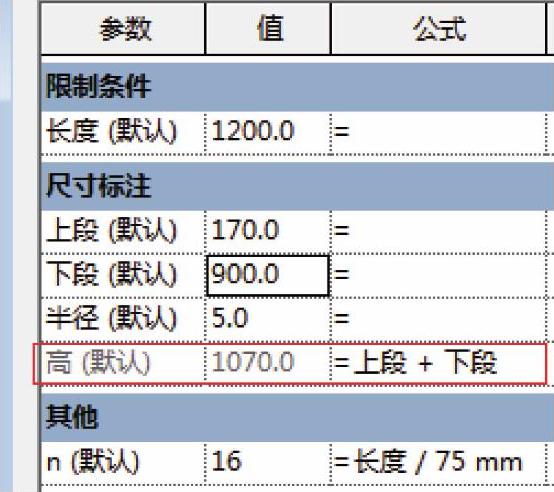

8）继续在“族类型”对话框中添加公式高=“上段+下段”，如图13-34所示。

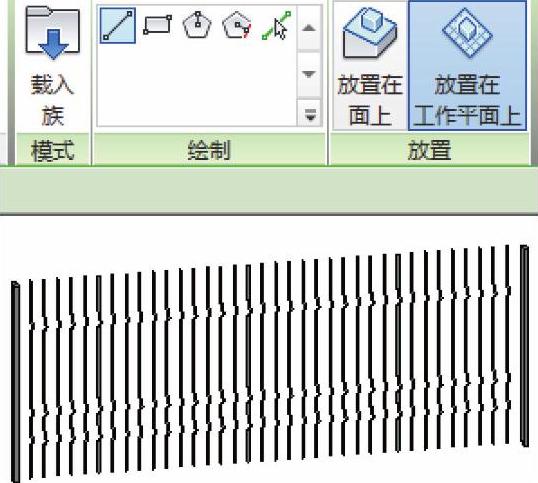

9）载入到项目中测试，选择“放置在工作平面上”，如图13-35所示。

图13-34

图13-35

本节总结起来，主要有以下几点：

1）思考围栏所需要的参数并赋予它，目的是为了尽量和现实中的情况相吻合，而选择“基于线”也是处于此目的。

2）在为阵列模型组添加参数时，可设置两种样式：一种是组成员间距不变，总距离随个数变化；一种是总距不变，间距个数变化。在为阵列模型组添加参数时，想要达到第二种阵列效果时，其起始构件和末尾构件要锁定于开始和末端的参照平面上，如此才能在任意长度下等距阵列。

3）阵列总是受第一个构件的各个参数影响，但不包括各个约束及其他限制条件。

4）绝大部分构件需要在两端和参照平面约束，这对于“基于线的常规模型”而言是非常必要的。
