Revit参数化加腋梁入门与精通,实现参数调整与测试

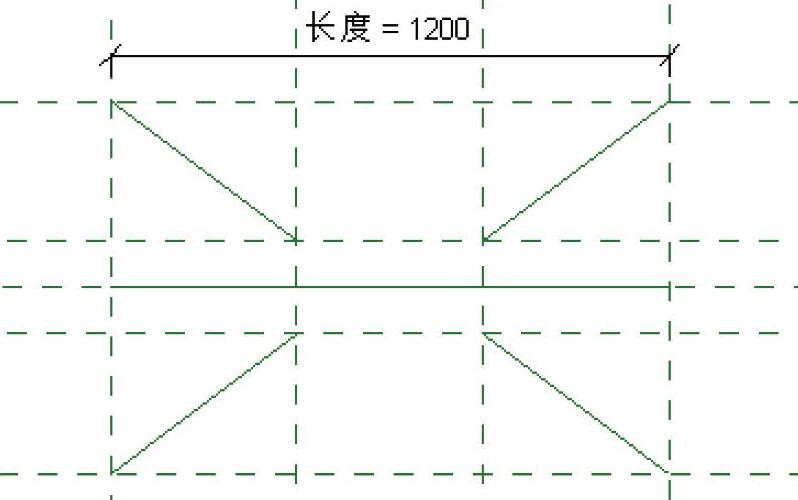

1)新建族,选择“基于线的公制常规模型.rft”并打开,先绘制8个参照平面和4条参照线,如图12-17所示。

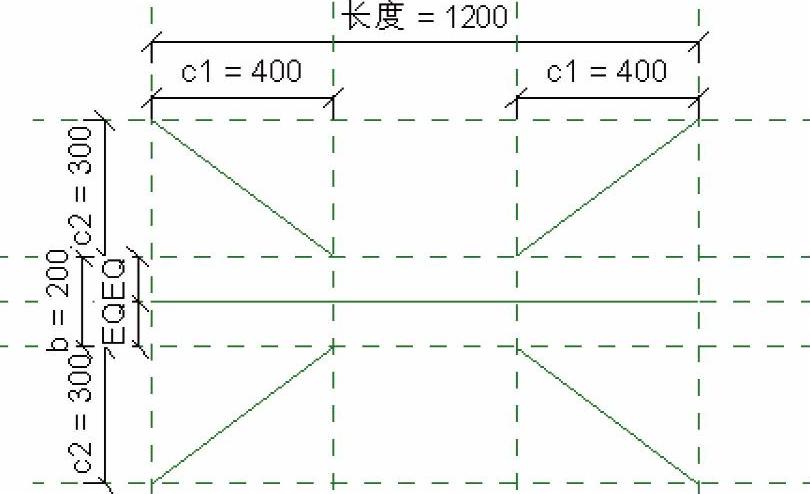

2)对各个参照平面进行尺寸标注和EQ处理。完成之后关联参数(腋宽c1、腋长c2,宽度b),当然可以额外为材质关联参数,如图12-18所示。


图12-17


图12-18

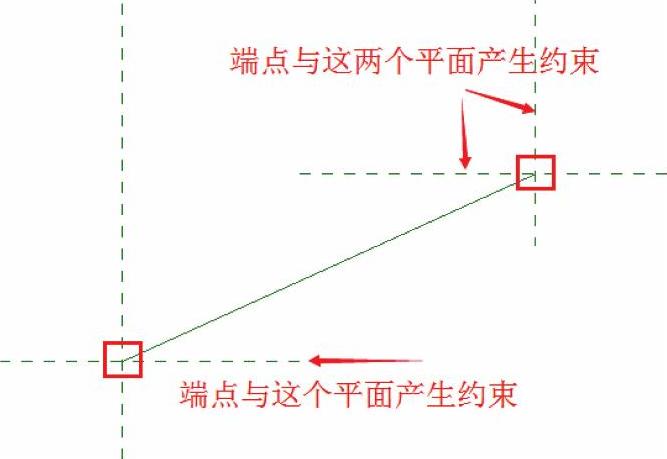

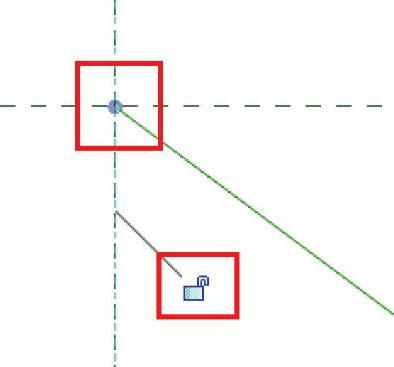

3)把目标移至4条参照线上,执行“对齐”命令分别将参照线端点与之相交的参照平面进行约束(光标移到参照线该端点附近,按<Tab>键选择),如图12-19所示。出现蓝色小锁即创建长度或对齐约束,锁住即可创建约束,其他同理,如图12-20所示。参照线的两个端点都要与相应的参照平面约束,如图12-21所示。


图12-19


图12-20


图12-21

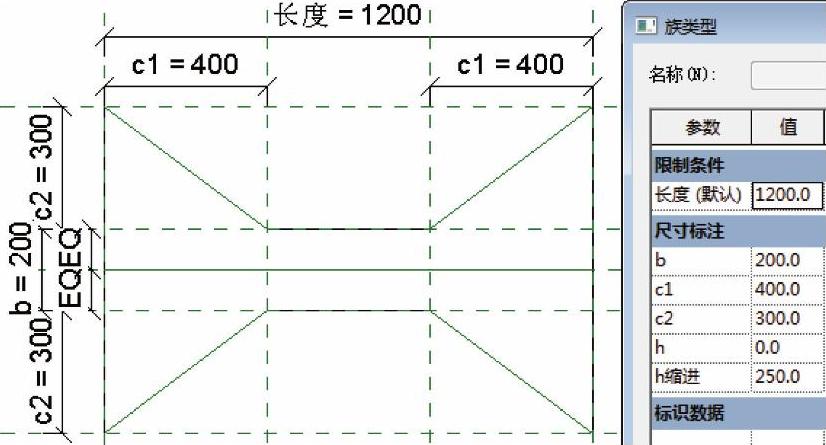

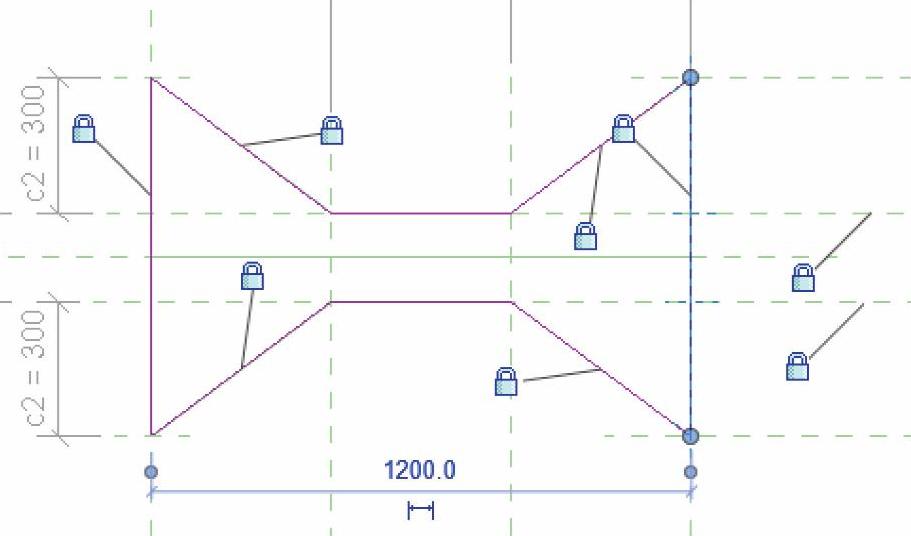

4)完成一系列工作后,可以调整参数进行测试。当测试结果符合预想情况后,就可以大胆放心地绘制了。执行“拉伸”命令,沿着参照平面与参照线形成的轮廓勾勒,但请记得所有草图线必须和对应的参照线与参照平面相关联约束,记得单击小锁,否则功亏一篑,如图12-22所示。

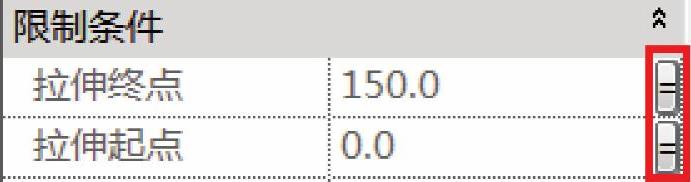

创建完拉伸后选中,把目光移到“属性”栏处的限制条件,单击“拉伸起点”和“拉伸终点”后的按钮,为“拉伸起点”和“拉伸终点”关联参数“h”和“h缩进”,如图12-23所示。完成后切换至参照平面,形状如图12-24所示。


图12-22


图12-23

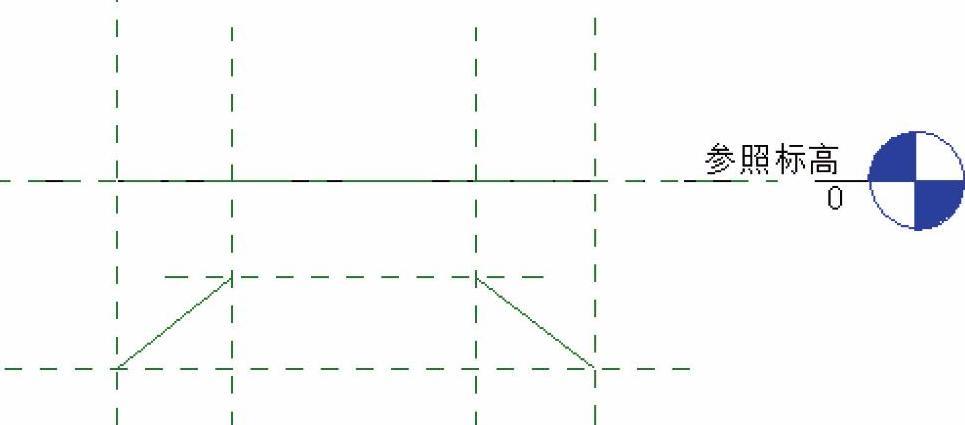

5)竖直加腋梁。这里选择“基于线的公制常规模型.rft”并打开,进入“前立面”视图,绘制5个参照平面和两条参照线,如图12-24和图12-25所示。(www.daowen.com)


图12-24


图12-25

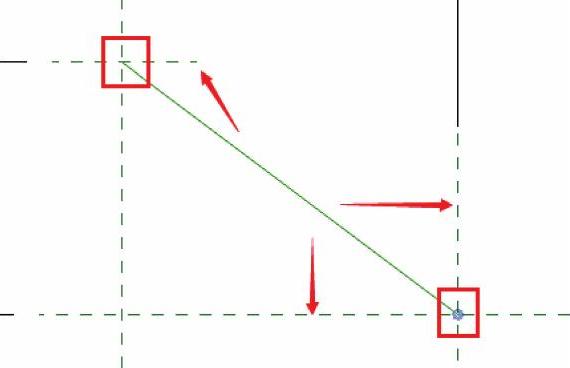

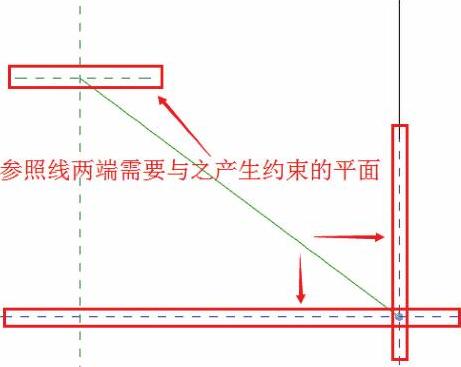

6)先对这两条参照线(图12-25中的斜线)进行处理,同样地将参照线两端端点和参照平面相约束,过程如图12-26所示。完成之后可以逐个拖动那几个参加约束的参照平面,观察两条参照线是否受到应该有的约束而跟着运动

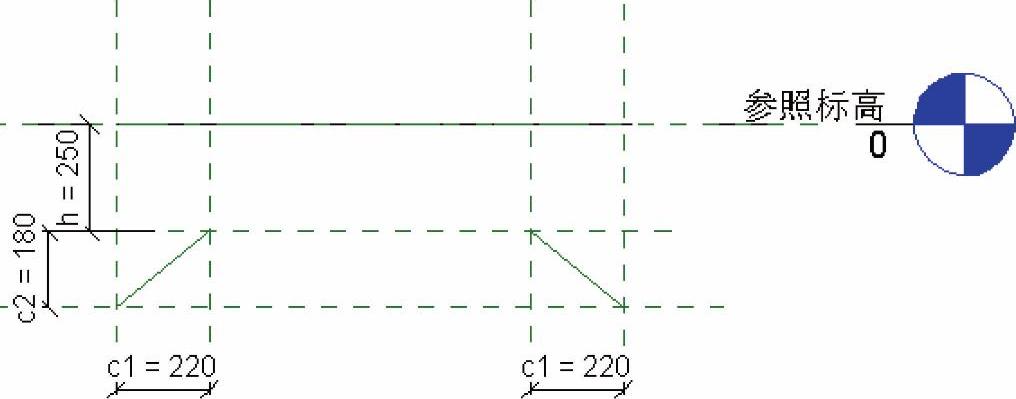

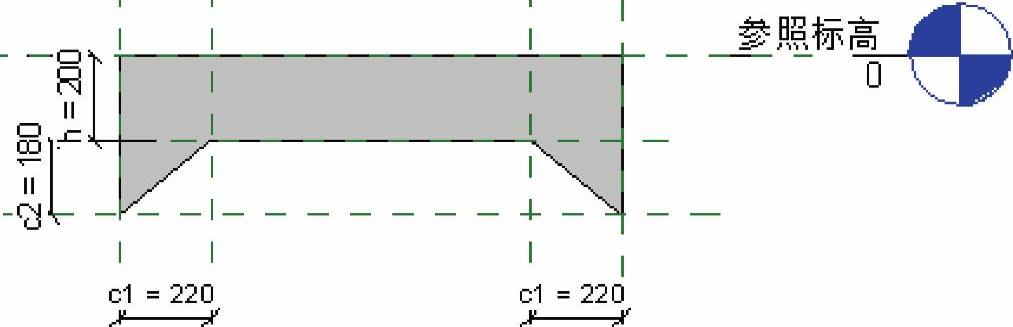

7)现在可以进行尺寸标注了,这里需要注意的是尺寸标注“h”上方标注的是“参照标高”,如图12-27所示。


图12-26


图12-27

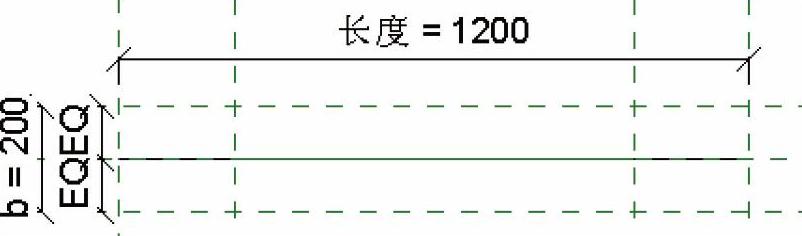

回到参照标高视图,在“参照线:中心(前/后)”上下绘制两个参照平面,同样将它们标注,并进行EQ操作,接着关联参数“b”,如图12-28所示。

8)现在回到前立面视图,执行“拉伸”命令沿着参照线与参照平面所勾勒出来的轮廓绘制草图线,同样地需要将草图线与参照线、参照平面产生关联约束。完成之后,需要回到参照标高,选中刚刚绘制的拉伸体,产生造型操纵柄点,分别将两边附着于两个参照平面上,并且创建约束,如图12-29所示。


图12-28


图12-29

9)在族类别中将其定义为“结构框架”。介于加腋梁分为两种类型,于是便各做了这两个演示。其实思路很简单,绘制加腋梁于参照线上,参照线关联参数。我们要确保有加腋梁的腋宽、腋长这两个特点,于是便明白需要怎么做了。

不知道大家有没有注意到一个细节,在竖直加腋梁中,参数“h”是标注参照标高得来的。那么既然是为了得到“h”这个参数,为什么不直接标注在参照线上(样板自带)反而舍近取远呢?其实,并不是制作过程中的其他约束参数的影响,而是这条特殊的参照线本身不允许被标注。可以新建一个“基于线的公制常规模型”,在无任何其他可能影响的条件下试试看重复“标注”命令。
