Revit2016/2017参数化柱子带柱帽教程

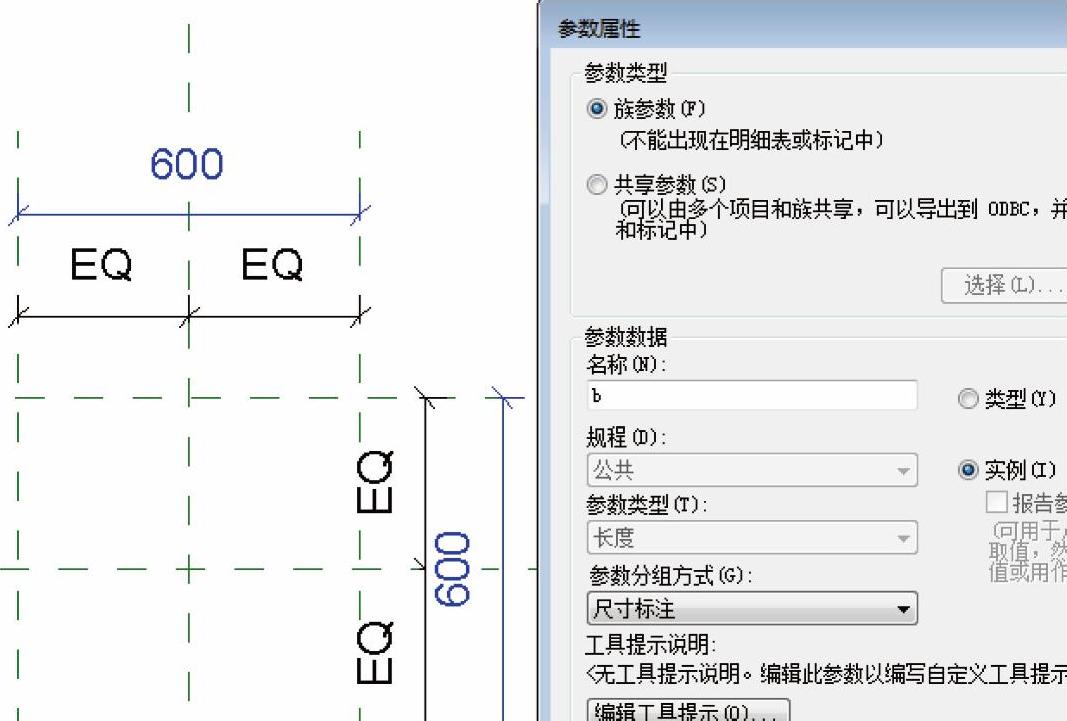

1)新建公制常规模型,在参照标高平面视图中先绘制好4个参照平面,并为它们进行尺寸标注,赋予参数,如图12-1所示。


图12-1

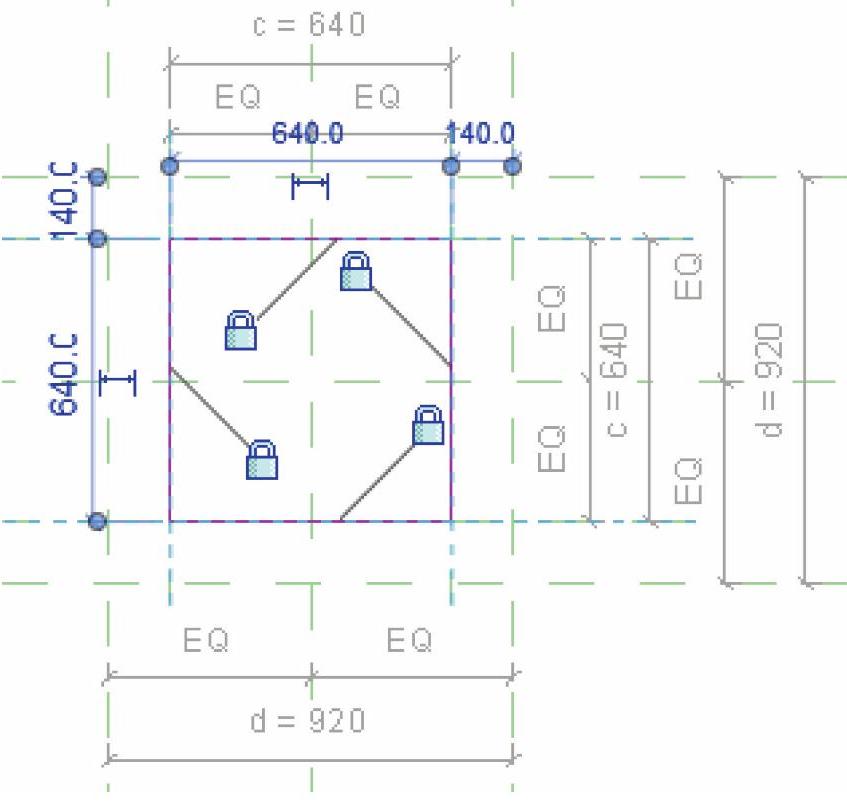

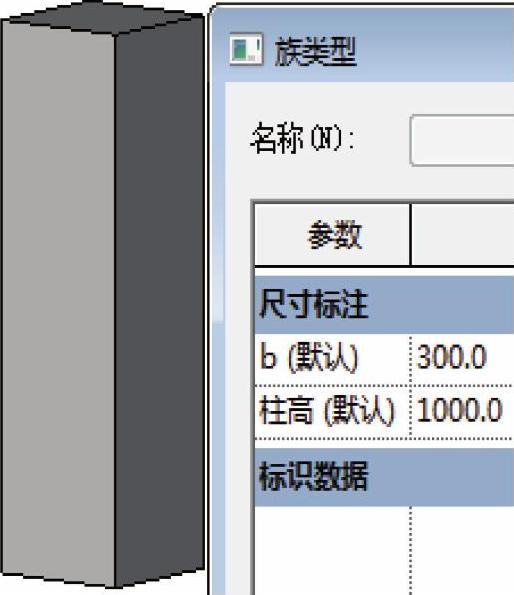

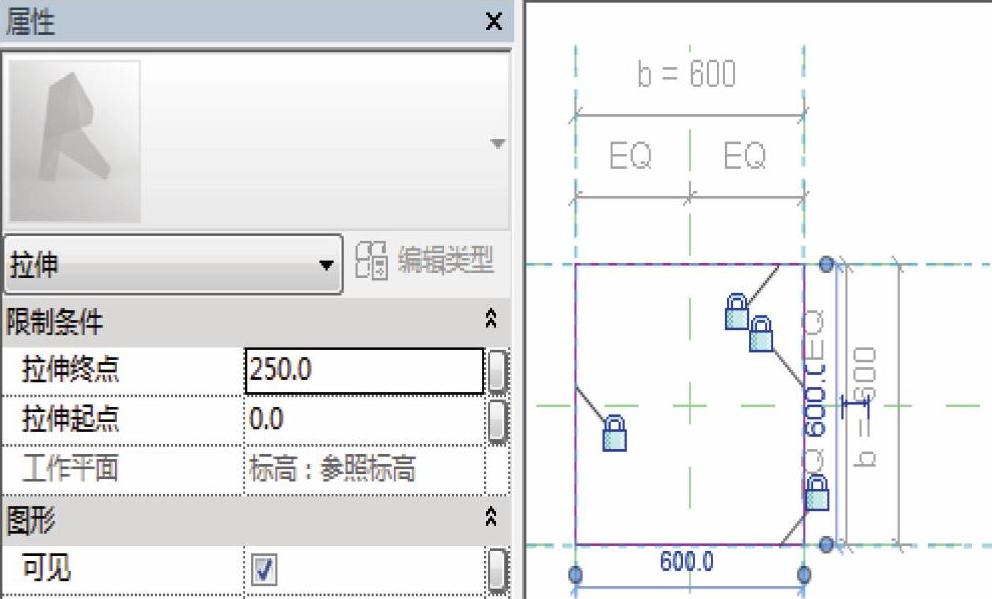

2)执行“拉伸”命令,按4个参照平面绘制轮廓,记得将轮廓线约束到参照线上,即锁住蓝色小锁,如图12-2所示。然后在“属性”栏将拉伸终点关联族参数为“柱高”,勾选“实例”,完成后在“族类型”对话框中调整柱的高度,当然还可以为材质赋予参数,如图12-3所示。


图12-2


图12-3

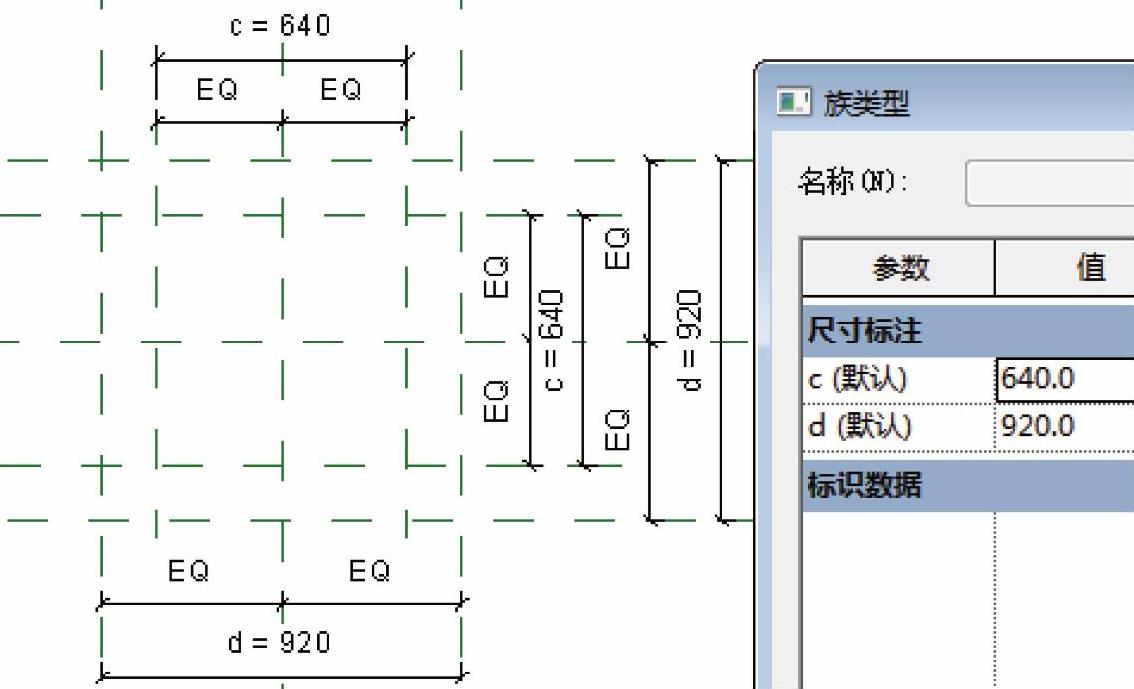

3)接下来创建柱帽了。同样,新建公制常规模型,在参照标高绘制8个参照平面,使用尺寸标注工具进行标注,进行EQ操作并关联族参数,如图12-4所示。

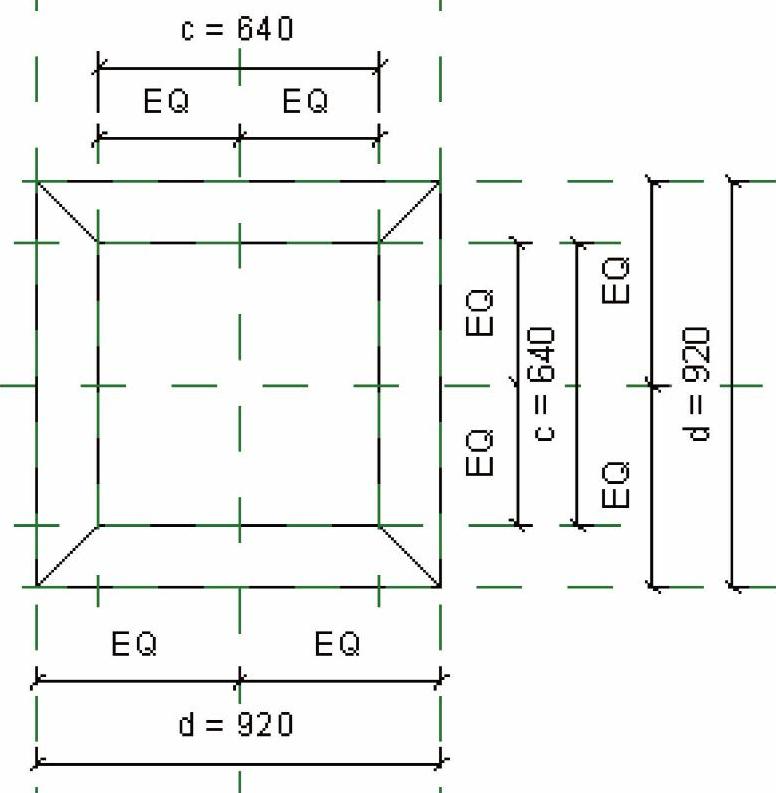

4)到参照标高视图中,执行“融合”命令,默认先绘制底面轮廓(按照里面的4个参照平面绘制轮廓),同样,轮廓线要与参照线产生约束,如图12-5所示。完成之后编辑顶部,在外侧4个参照平面绘制轮廓,记得轮廓线与参照线之间要产生约束。和拉伸类似,赋予材质参数,如图12-6所示。

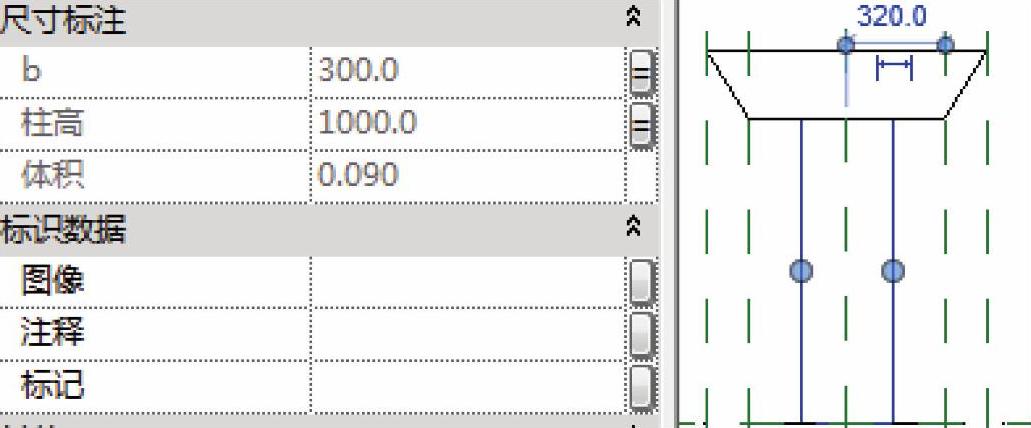

5)回到之前的柱子族,将其载入到柱帽族中,位置和柱帽中点对上,现在可以调整一下各自的尺寸以相互匹配,切回立面视图,选中柱帽,将第二端点也就是与楼板接触的那个较大的面调整至适当的高度,选中载入进来的柱,在“属性”栏中出现了之前关联过的参数,在新的环境中我们再次进行关联,同样地单击小方块按钮关联族参数,如图12-7所示。


图12-4(www.daowen.com)


图12-5


图12-6


图12-7

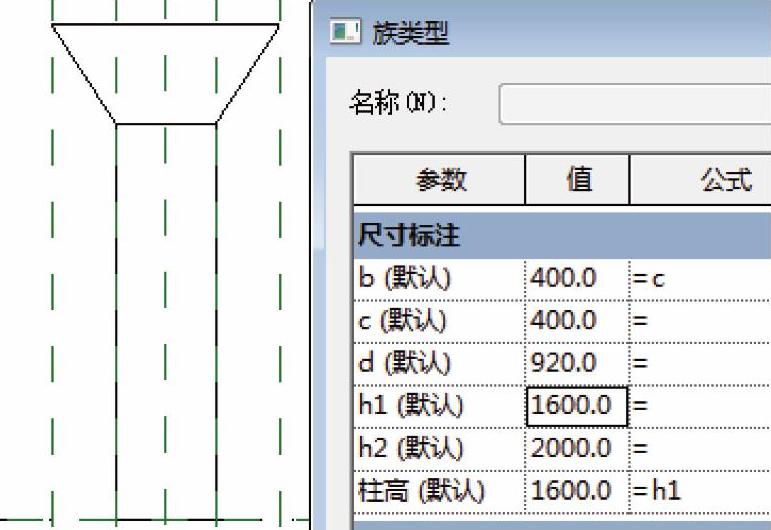

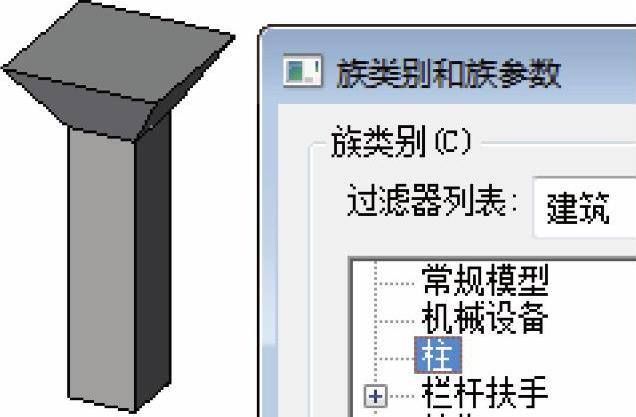

6)选中柱帽,将柱帽的第一端点和第二端点分别关联族参数,命名为“h1”和“h2”。这样一来就能在一个环境中直接调整两个构件的参数了,打开“族类型”对话框,使柱帽底部的高度和柱顶高度相互统一,柱子的界面宽度和柱帽底截面宽统一,如图12-8所示。至此,我们对这些参数进行调试一下,确认无误后,打开“族类别和族参数”对话框,在列表中选择“柱”即可,如图12-9所示。


图12-8


图12-9
