1）新建“公制常规模型”，进入前立面视图，绘制一个带有洞口的拉伸。先放置6个参照平面，如图11-20和图11-21所示。

图11-20

图11-21

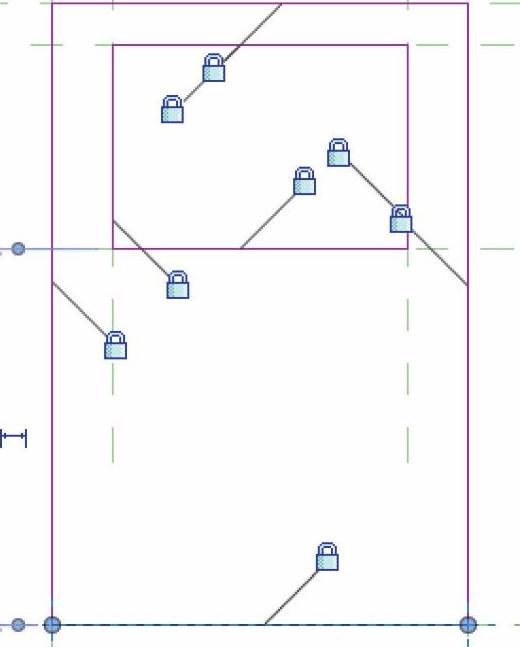

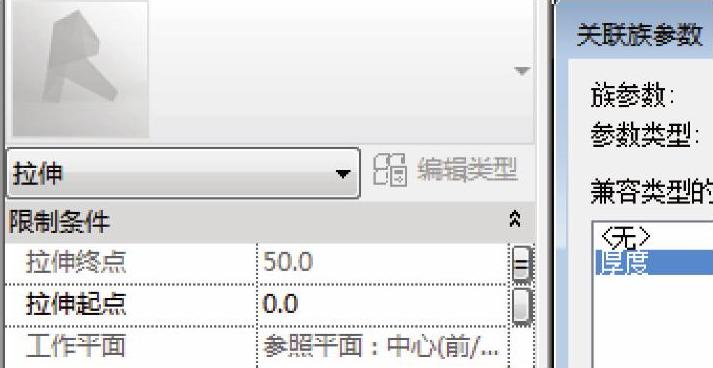

2）执行“拉伸”命令，沿着参照平面绘制草图线并对参照平面使用对齐约束（图11-21），完成后将拉伸终点关联类型参数“厚度”并修改厚度值为50mm，如图11-22所示。

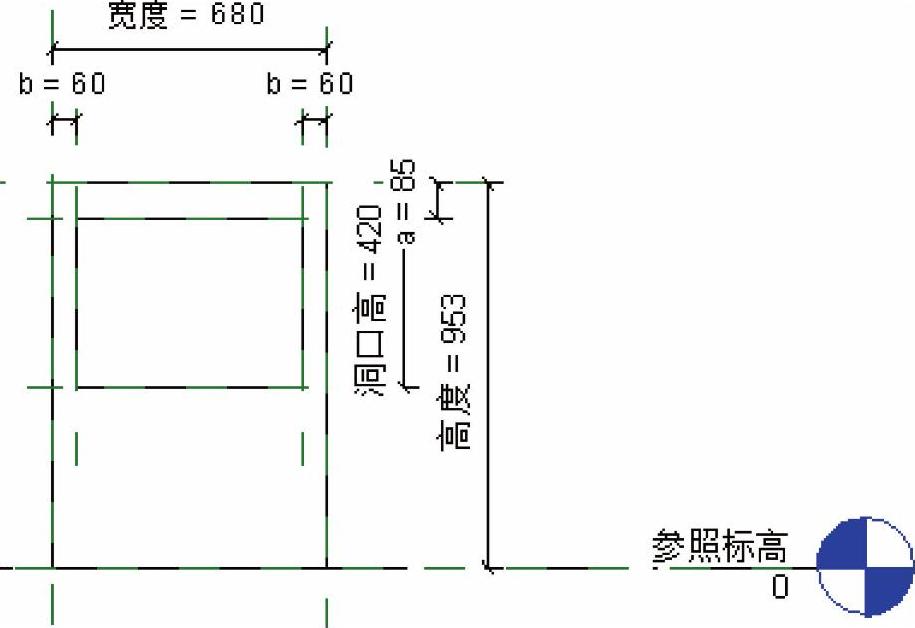

3）接着对参照平面之间进行标注，并添加类型参数，如图11-23所示。完成后将文件保存为“边框”。

图11-22

图11-23

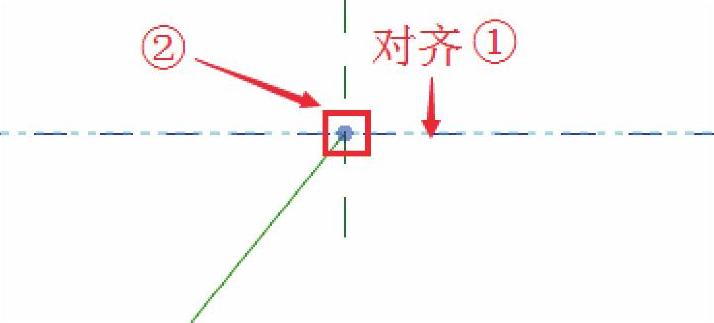

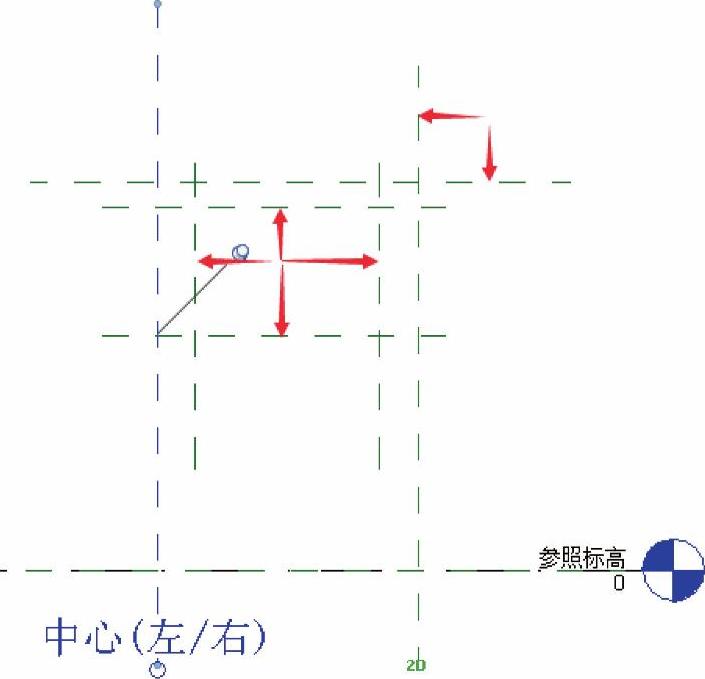

4）新建“公制常规模型”，进入右立面视图，绘制一条参照线，如图11-24所示。执行“对齐”命令将参照线的起始端点分别约束到这两个参照平面，如图11-25所示。

图11-24

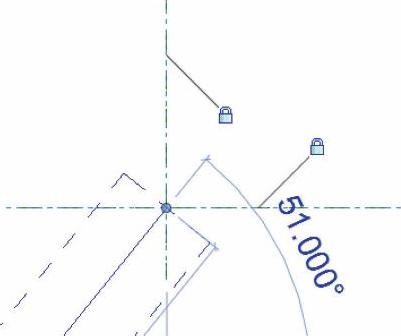

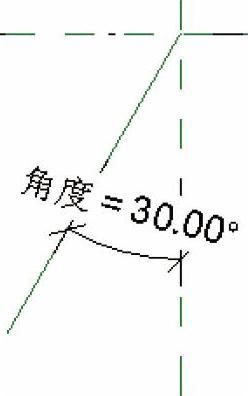

5）使用角度尺寸标注，标注出参照线与参照平面之间的角度（图11-26），并添加参数“角度”，参数类型为实例参数，如图11-27所示。

(www.daowen.com)

图11-25

图11-26

图11-27

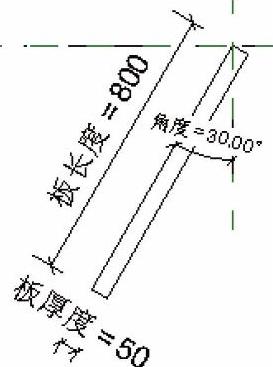

6）在绘制草图轮廓之前先设置工作平面，选择“拾取一个平面”，选择参照线上的“平面[平行于：中心（左/右）]”，沿参照线的方向执行“拉伸”命令，绘制一个矩形轮廓，完成后将一条边对齐约束到参照线上，使用“对齐尺寸标注”工具，标注出其与对边的距离，并添加参数“板厚度”，同样将另外两边标注出来，添加参数“板长度”，如图11-27所示。完成后将拉伸终点关联族参数“板宽度”。打开“族类型”对话框，调试各种参数，确认参数有效驱动形体。

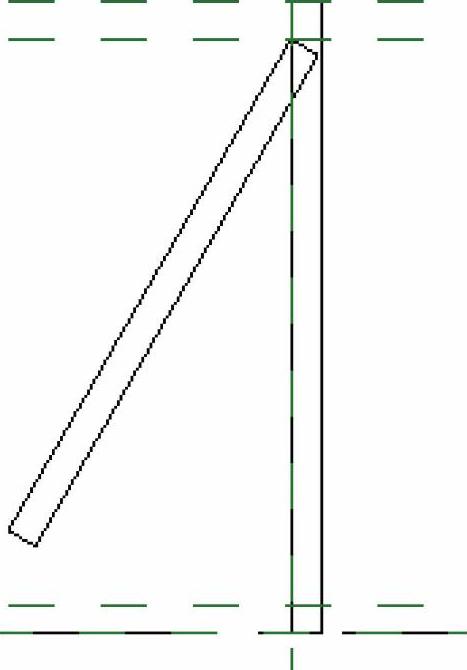

7）接着将其载入“边框”族文件中，切换到参照平面视图（将构件左侧边对齐到参照平面并锁定）与左立面中调整位置（在左立面中，将构件端点对齐到参照面上并约束），如图11-28所示。

8）选中载入后的构件并关联族参数：板厚度→板厚度，板宽度→板宽度，板长度→板长度，角度→角度。打开“族类型”对话框，添加公式：板宽度=“宽度-2∗b”，板厚度=“厚度”，板长度=“洞口高”。

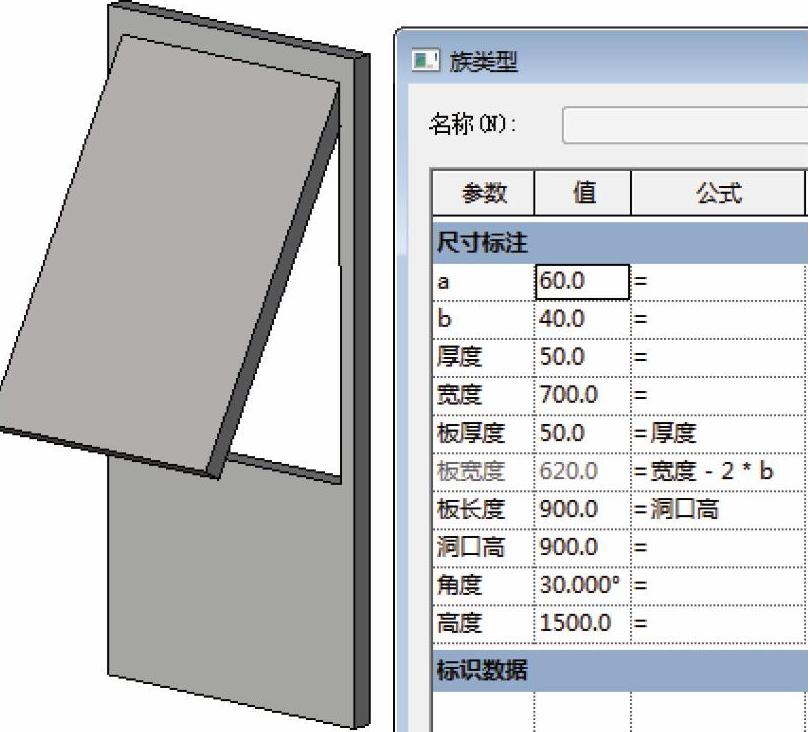

9）测试各种参数，观察构件的变化，如图11-29所示。

图11-28

图11-29

在考虑添加角度参数的时候，往往会遇到许多不同的情况，在自身环境下设置角度并不是好主意，一旦构件复杂就捉襟见肘了。为此，我们需要额外新建一个构件，添加角度参数来控制，那么嵌套到其他环境中后，同样能够控制角度的变化，即使再复杂的构件，亦能自如应对。
