Revit2016/2017梁体积统计报告参数使用技巧

时间:2023-09-26 理论教育 版权反馈
【摘要】:本节将在公制窗族样板中对默认基本墙的厚度添加报告参数。1)过梁位于窗户顶部,这里过梁体积统计选用的是公制窗族样板。8)对其“构造”分组中的“过梁体积”参数值后添加公式“过梁高度过梁宽度”,如图10-118所示,其中宽度指的是窗户洞口宽度。首先执行“洞口”命令,进行开洞并与参照平面锁定,如图10-119所示。之后创建明细表,将共享参数添加进来,统计过梁体积,如图10-123所示。

Revit2016/2017梁体积统计报告参数使用技巧

本节将在公制窗族样板中对默认基本墙的厚度添加报告参数。如需在明细表中统计添加其他参数和属性,也需将其添加为共享参数。

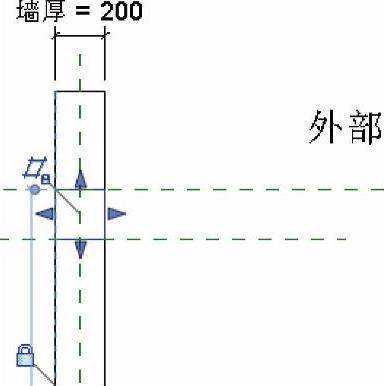

1)过梁位于窗户顶部,这里过梁体积统计选用的是公制窗族样板。打开族样板,默认绘图区域为参照标高平面。单击“项目浏览器”中“立面”分组下的“右”,使用“对齐标注”工具,配合<Tab>键标注默认基本墙的厚度,此处务必标注墙的内部面和外部面。注意标注墙厚时,若视图中有参照平面与墙体的内部面和外部面重叠,则需将其临时隐藏以便准确标注。

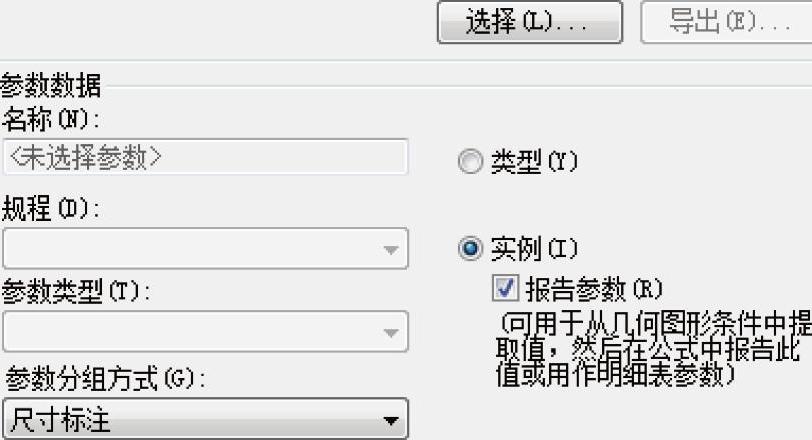

2)选中尺寸标注,在选项栏的“标签”下拉列表中选择“添加参数”,在弹出的“参数属性”对话框中选择“共享参数”,如图10-109所示。还可以通过“族类型”对话框中的“添加”按钮进入此对话框。报告参数创建前需要创建共享参数文件、组和参数。在“参数数据”中选择“实例”,并勾选“报告参数”,也可以在选定好共享参数后勾选,如图10-110所示。


图10-109


图10-110

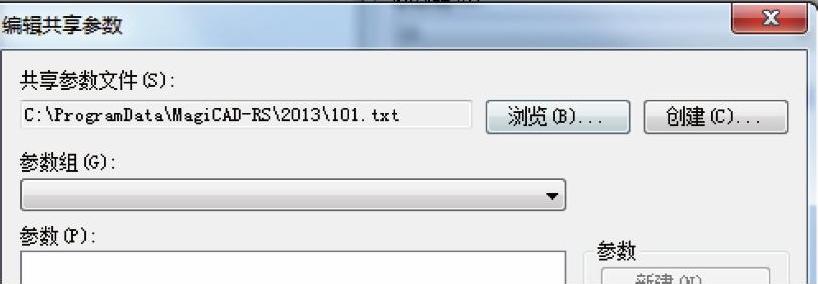

3)单击“参数属性”对话框中的“选择”按钮,弹出“编辑共享参数”对话框,提示选择参数组,然后选择所需参数。由于共享参数保存在文本文件中(可以放置到网络的共享区域以允许其他项目访问该参数),因此读者在创建共享参数前,需要创建文本文件。单击“浏览”按钮,找到需要选择的文本文档(文本文件已提前创建好)或单击“创建”按钮创建共享参数文本文档,如图10-111所示。


图10-111


图10-112

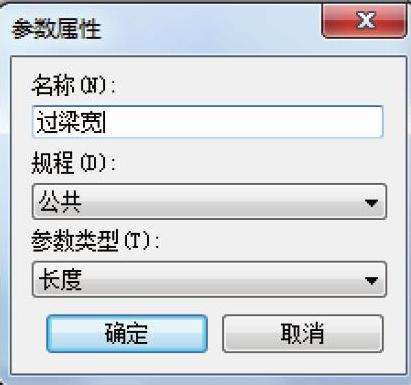

4)在“编辑共享参数”对话框中,单击“创建”按钮,在弹出的“创建共享参数文件”对话框中的“文件名”文本框中输入“101”保存,即创建好了文本文件(101.txt)。接下来要新建参数组与参数,由于参数存在于参数组中,所以在创建参数组前,新建参数为灰色显示。单击“新建”按钮创建参数组,命名为“101-1”,然后分别添加参数“过梁宽”“过梁延伸”“过梁高度”和“过梁体积”,注意过梁体积参数类型是“体积”,如图10-112和图10-113所示。注意,此时共享参数不能直接指定为实例或类型,需要将参数添加到族或项目中时再依据需要决定。共享参数的创建也可以直接单击菜单栏上“管理”选项卡“设置”面板中的“共享参数”。

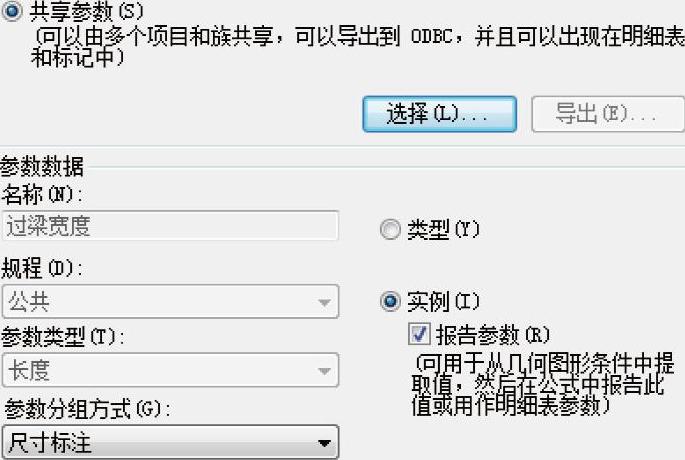

5)单击“编辑共享参数”对话框中的“确定”按钮,弹出“共享参数”对话框,选择“过梁宽度”,单击“确定”按钮返回“参数属性”对话框。在“参数属性”对话框中勾选“实例”,并确认已勾选“报告参数”。左边“参数数据”中“名称”“规程”“参数类型”都是灰显,表示能报告墙体厚度的共享参数已经添加成功,如图10-114所示。


图10-113


图10-114

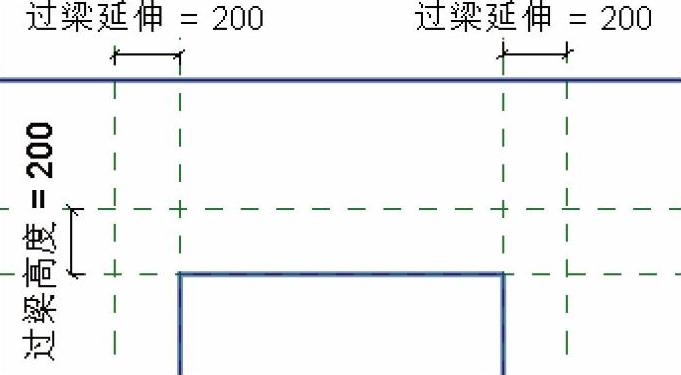

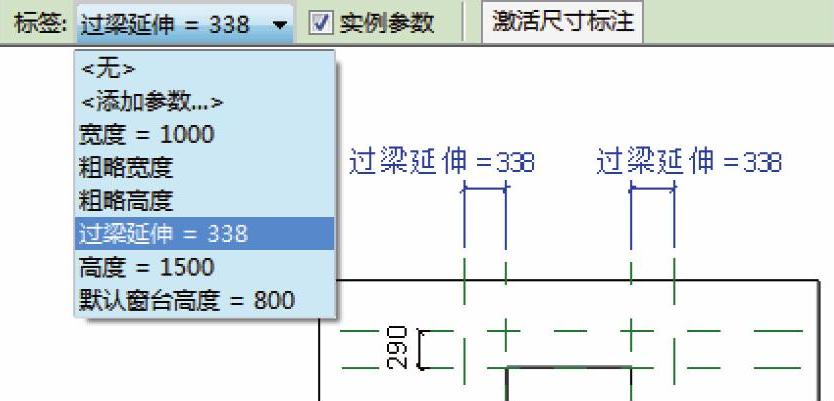

6)进入“立面”分组中的“内部”,绘制3个参照平面,并用对齐标注分别标注,用<Ctrl>键配合选择两个端部标注,单击选项栏上“标签”下拉列表中的“添加参数”,在弹出的“参数属性”对话框中勾选“共享参数”,单击“选择”按钮,弹出“共享参数”对话框,选择参数组101-1中的“过梁延伸”,返回“参数属性”对话框,勾选“实例”,单击“确定”按钮,如图10-115所示。继续选中过梁顶部的标注,执行与“过梁延伸”一样的操作,选择“过梁高度”完成即可,如图10-116所示。注意“过梁延伸”和“过梁高度”选择“实例”类型,参数分组方式都默认为“尺寸标准”,不勾选“报告参数”。


图10-115


图10-116

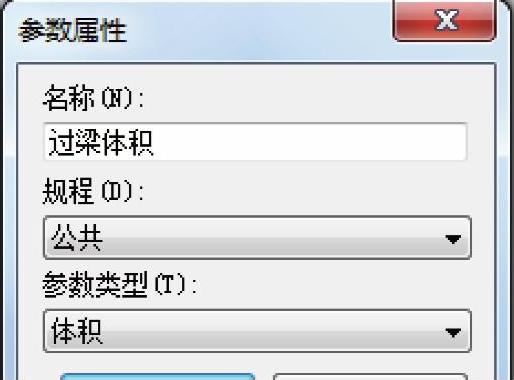

7)打开“族类型”对话框,“过梁高度”和“过梁延伸”后带有“默认”,表明前文中添加的参数为“实例”类型。单击右侧的“添加”按钮,勾选“共享参数”,单击“选择”按钮,选择“101-1”参数组中的“过梁体积”后单击“确定”按钮返回,勾选“实例”,“参数分组方式”选择“常规”,如图10-117所示,单击“确定”按钮后返回“族类型”对话框。

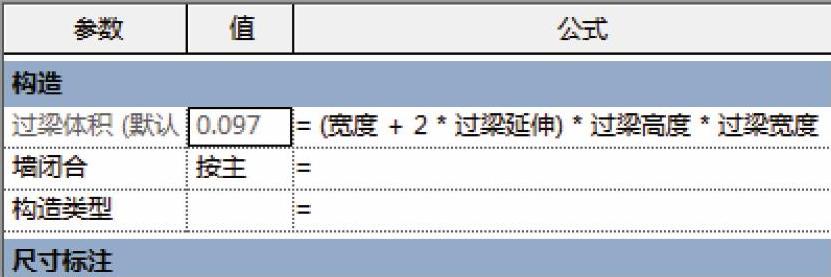

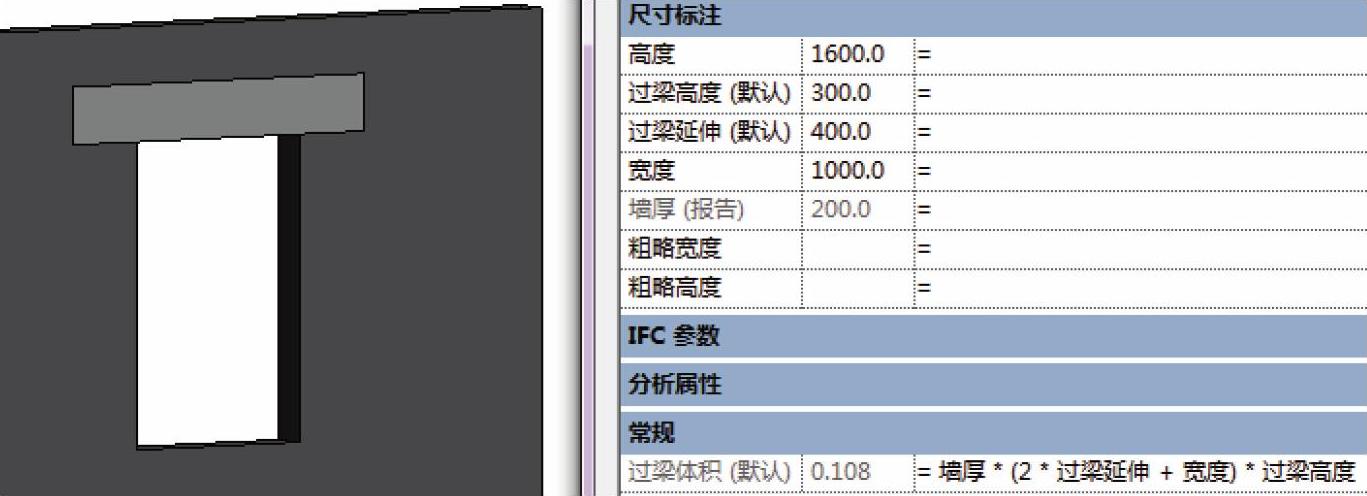

8)对其“构造”分组中的“过梁体积”参数值后添加公式“(宽度+2∗过梁延伸)∗过梁高度∗过梁宽度”,如图10-118所示,其中宽度指的是窗户洞口宽度。注意:在编辑公式时,输入符号应当切换为英文输入法,否则提示“下列参数不是有效的族参数,参数名称区分大小写”。编辑无误后修改各个参数值,单击“应用”按钮,观察视图区域相关的参照平面是否被正常驱动。


图10-117


图10-118

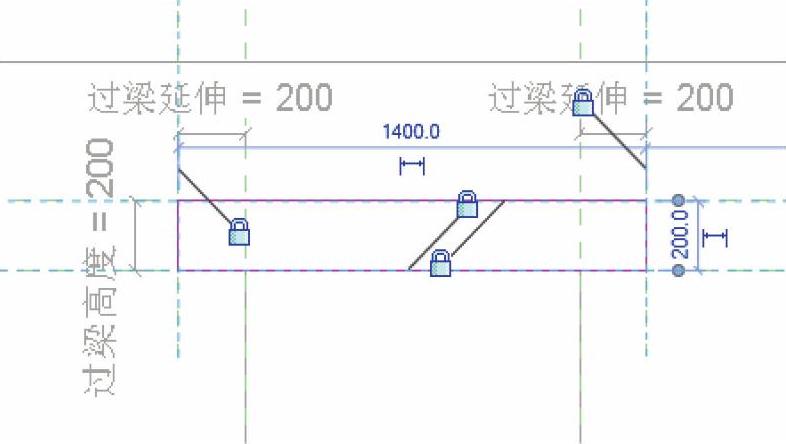

9)接下来绘制过梁形状。首先执行“洞口”命令,进行开洞并与参照平面锁定,如图10-119所示。接下来,在同样的位置执行“拉伸”命令绘制形状,同样将各边与参照平面进行锁定,并切换到右立面,将形状的拉伸起点、拉伸终点与墙体进行锁定,如图10-120所示。完成后的过梁如图10-121所示。

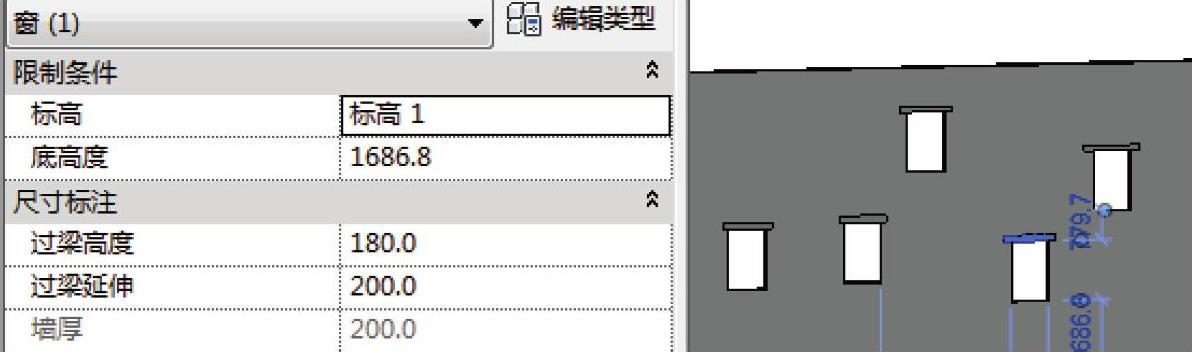

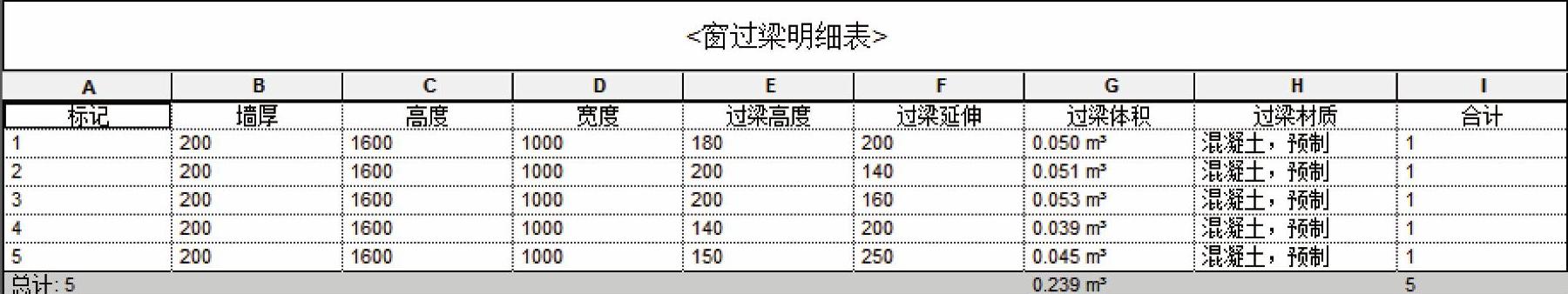

10)新建项目,绘制一段墙体,将此族载入到项目中并放置多个,如图10-122所示。分别选中,改变过梁高度和过梁延伸。之后创建明细表,将共享参数添加进来,统计过梁体积,如图10-123所示。


图10-119


图10-120


图10-121


图10-122


图10-123
