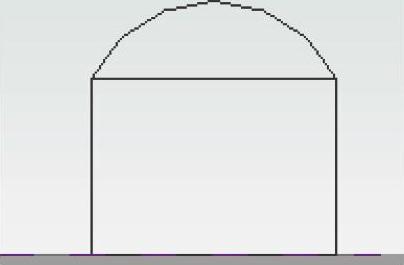

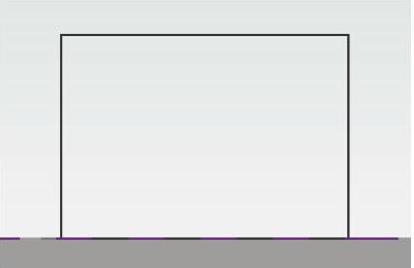

1）新建概念体量，创建一个简单的矩形体量形状，如图10-37所示。选中参照平面：中心（前/后），将视图调整到正前视图，在指定工作面内绘制一个矩形，在矩形上方执行“起点-终点-半径弧”命令创建一条弧，如图10-38所示。

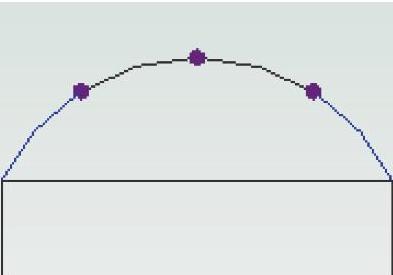

2）在弧上放置三点，选中第一点，在“属性”栏中将其“规格化曲线参数”改为0.25，同样的，将第二点的“规格化曲线参数”改为0.5，第三点改为0.75，如此便将圆弧分割为1∶2∶1的比例，然后单击“修改”选项卡→“修改”模块中的“拆分图元”，在第一点和第三点处把圆弧打断，将圆弧分成3段，如图10-39所示。

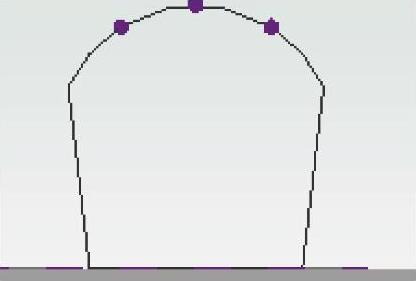

3）将矩形下方的两个角点沿底边向里拖动，删除矩形和圆弧中间的矩形长边，如图10-40所示。

图10-37

图10-38

图10-39

图10-40

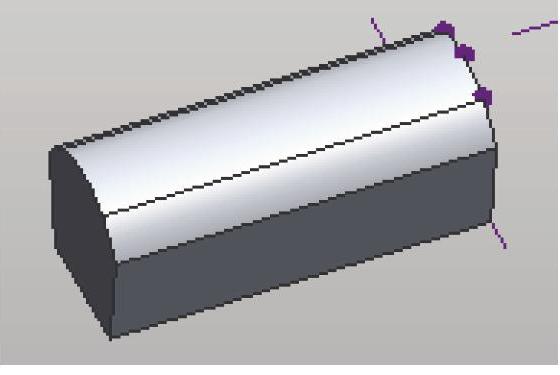

4）选中整个轮廓，创建实心形状。转换视角，单击三维坐标轴的X轴，将体量形状拉长，如图10-41所示。

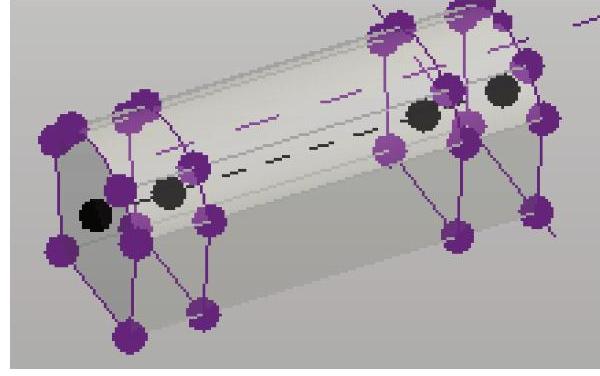

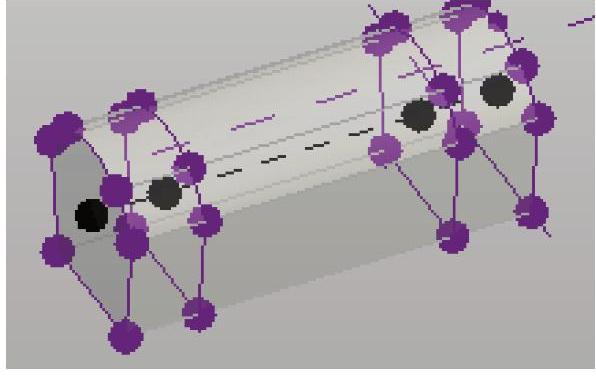

5）选中体量形状，单击“形状图元”面板中的“透视”，将体量形状转换为透视模式。继续单击“形状图元”面板的“添加轮廓”，添加两个轮廓，将两个轮廓分别添加到体量形状的两端，如图10-42所示。

6）选中添加的第一个轮廓，单击“修改”选项卡“修改”面板中的“缩放”，将第一个轮廓放大。同理将第二个轮廓缩小，如图10-43所示。

图10-41

图10-42

图10-43

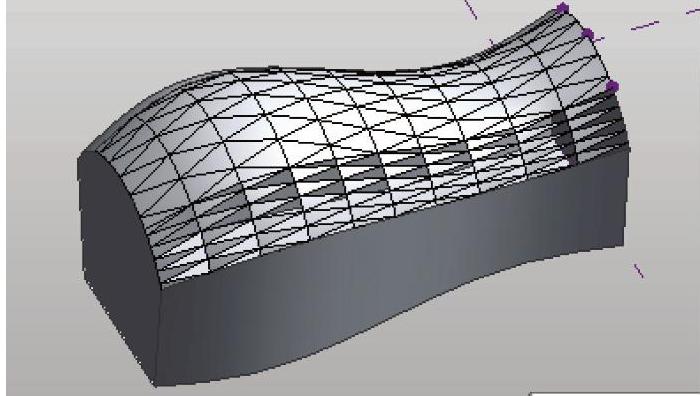

7）关闭透视模式，选中体量形状上体量面的中间表面和旁边的表面，单击“分割”面板的“分割表面”，将其表面分割。选中中间的分割表面，在“类型选择器”中将其分割表面改为三角形（弯曲），另外一个分割表面改为三角形棋盘（弯曲），如图10-44所示。

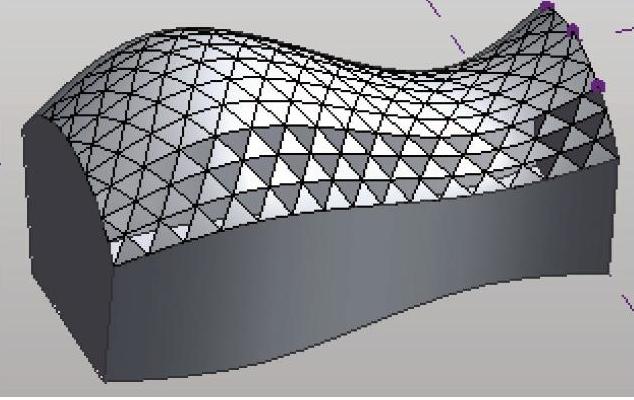

8）选中三角形（弯曲）填充的表面，在选项栏修改其U网格编号为6，V网格编号为30，并且在“属性”栏中将“所有网格旋转”改为89°。同样修改三角形棋盘（弯曲）的U网格编号为3，V网格编号为30，“所有网格旋转”改为89°，如图10-45所示。

9）下面我们为表面制作嵌板。我们用“自适应公制常规模型”为模型制作嵌板，虽然有两种嵌板，但用“自适应公制常规模型”绘制一次即可。新建族，选择“自适应公制常规模型”。

图10-44

图10-45

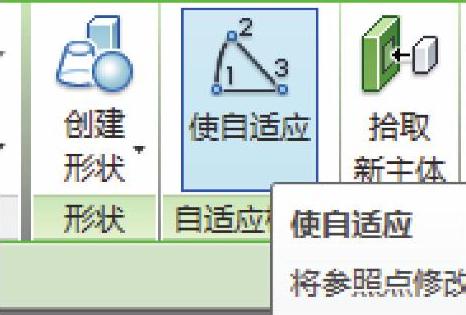

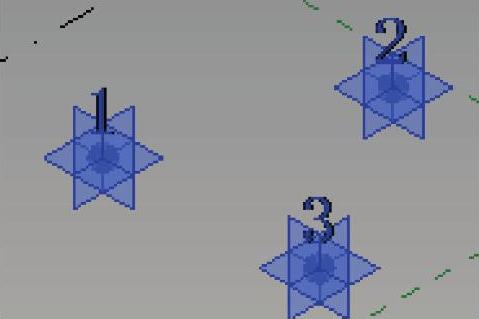

10）单击“绘制”面板中的“点图元”，在平面上放置3个点。选中三个点，单击“自适应构建”面板的“使自适应”（图10-46），将点变为自适应点，如图10-47所示。

图10-46

图10-47

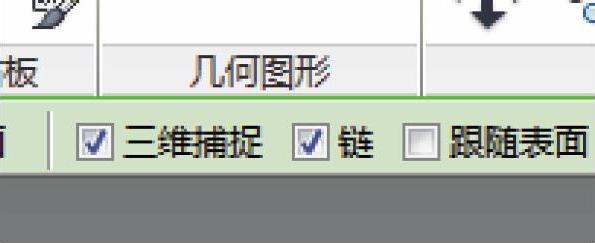

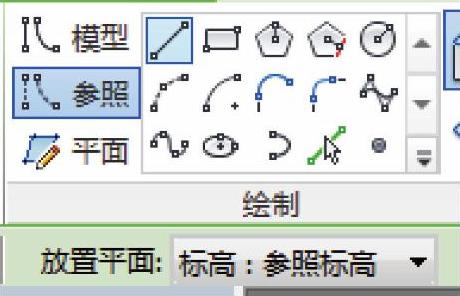

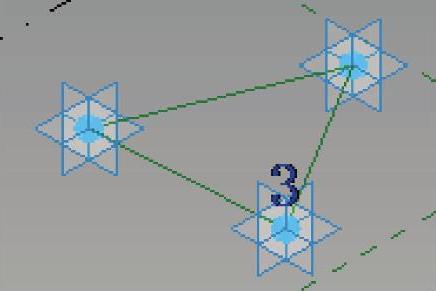

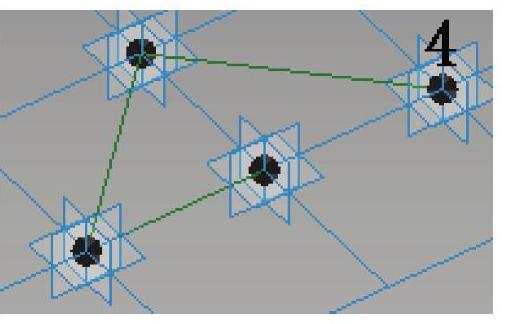

11）单击“绘制”面板中的“参照线”（图10-48），勾选选项栏中的“三维捕捉”（图10-49），将3个点依次连接形成三角形，如图10-50所示。

图10-48

图10-49

图10-50

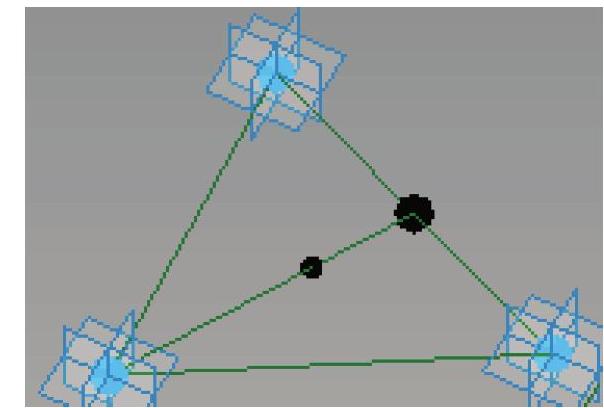

12）接下来找三角形的重心。在三角形一条边的中点上放置一个参照点，将点与边的对角用参照线连接（参照线从对角向中点连接，便于调节参照线上点的规格化曲线参数），便得到中线。在中线上再放置一个参照点，选中参照点，在“属性”栏里将点的“规格化曲线参数”改为0.66667，便得到三角形的重心，如图10-51所示。

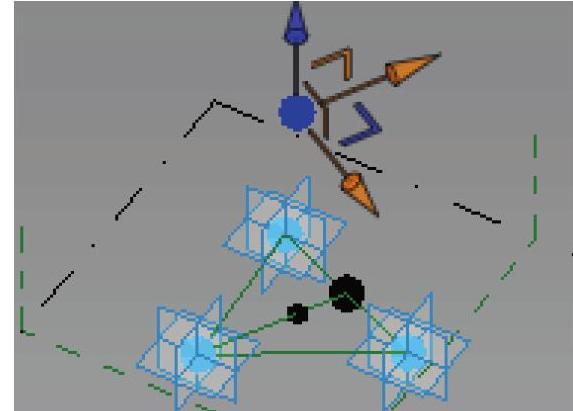

13）单击“绘制”面板中的“点图元”，设置重心的工作平面为水平面，将参照点放置在重心的水平面上并与重心重合。此时会弹出出错对话框，单击“确定”按钮并关闭即可。选中新的参照点，将点向上拖动足够的高度，如图10-52所示。

图10-51

图10-52

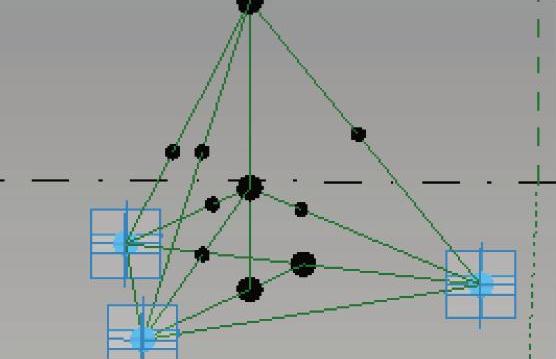

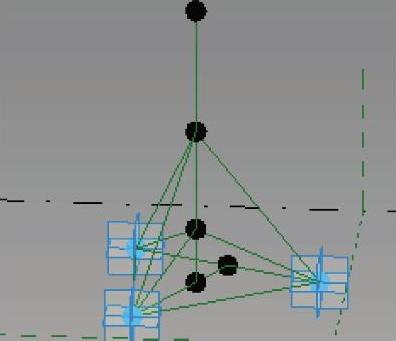

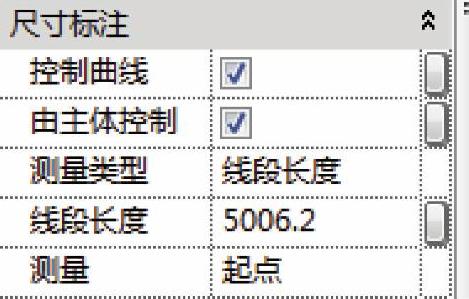

14）自下而上用参照线连接两点，在新的参照线上再次放置两点。为了便于控制两点的高度与三角形协调，将点与三角形的边关联。选中两点，将“属性”栏“尺寸标注”下的“测量类型”改为“线段长度”，如图10-53所示。然后同样自下而上将底部三角形3个顶点分别与两个参照点连接，得到两个三棱锥，如图10-54所示。(www.daowen.com)

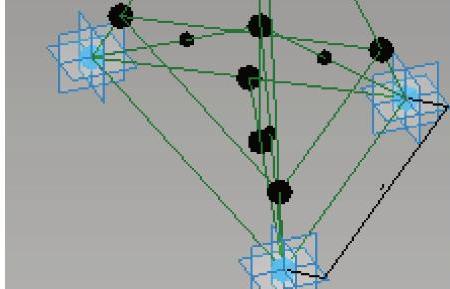

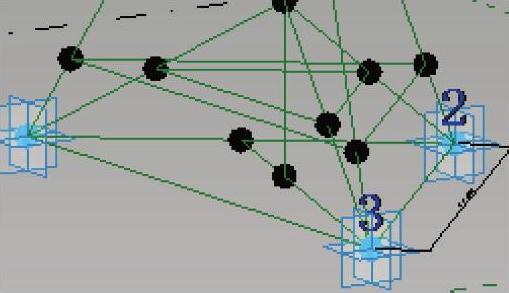

15）分别为两个三棱锥的3条棱各添加一点，如图10-55所示。

图10-53

图10-54

图10-55

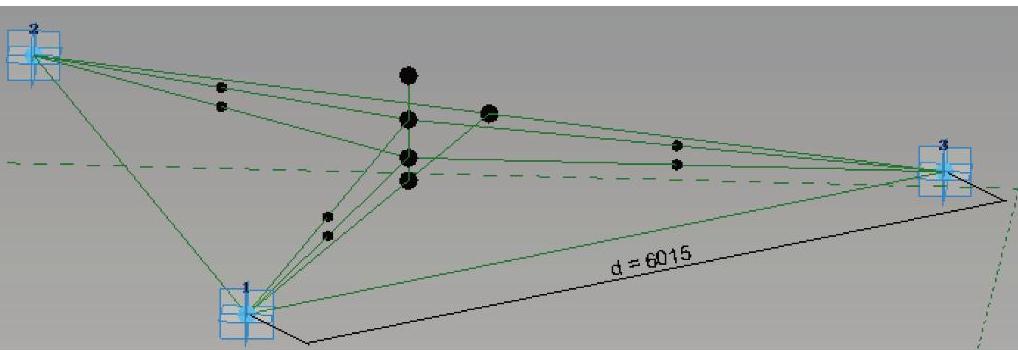

16）为底部三角形其中一边添加参数。单击“绘制”面板中的“设置”，设置底部其中一边的工作平面为水平面，用“测量”面板中的“对齐尺寸标注”为这一边添加尺寸标注（为尺寸标注添加名称为“d”的类型实例报告参数）。选中这一边的一个端点，拖动此端点，使这一边的长度接近6000，如图10-56所示。

图10-56

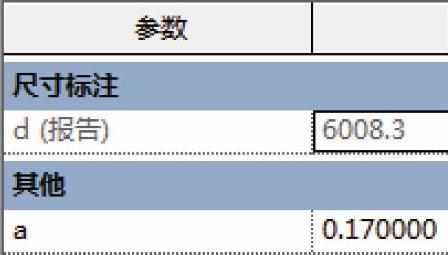

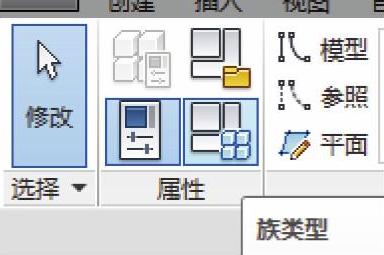

17）为三棱锥三条棱上的参照点添加参数。选中外层三棱锥三条棱上的3个点，用“属性”栏里“尺寸标注”下的“规格化曲线参数”为3个点添加名称为“a”的类型参数。单击“属性”面板中的“族类型”，（图10-57），修改参数“a”的数值，改为“0.17”，如图10-58所示。

图10-57

图10-58

18）将外层三棱锥三条棱上的3个点依次用参照线连接，形成第二层三角形，如图10-59所示。

19）同理处理里层三棱锥的3个点，添加名称为“b”的类型参数，把“b”改为0.5，依次连接形成第三层三角形，如图10-60所示。

图10-59

图10-60

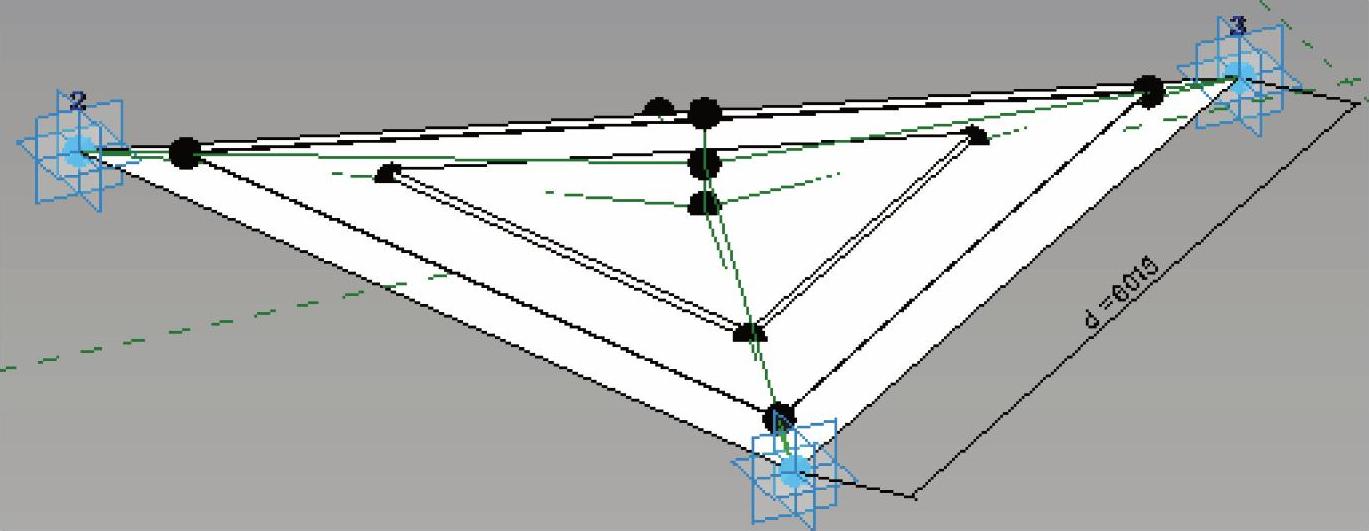

20）选中三层三角形，创建实心形状，如图10-61所示。

图10-61

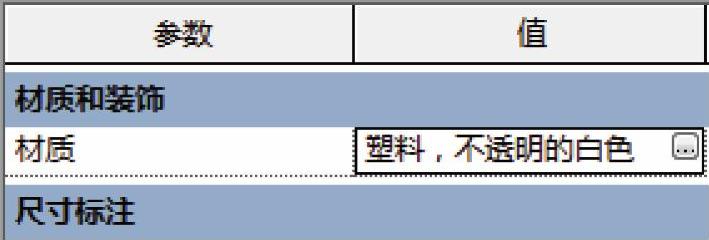

21）选中整个图形，单击“属性”栏的“材质”后的小方块，为图形添加材质参数。单击“属性”面板的“族类型”，修改其材质为“塑料，不透明的白色”，如图10-62所示。

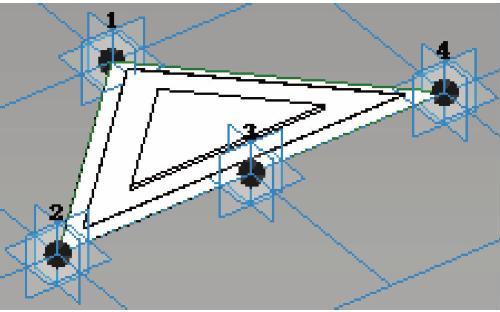

22）新建“基于公制幕墙嵌板填充图案”族，选中网格，在“类型选择器”中将其类型修改为“三角形（弯曲）”，如图10-63所示。将自适应族载入嵌板族中，依次单击嵌板族中三角形的3个点放置图形，如图10-64所示。

图10-62

图10-63

图10-64

23）再将嵌板族载入到体量中，选中体量中“三角形弯曲”嵌板，在“类型选择器”中，将嵌板类型改为刚刚载入的嵌板族。

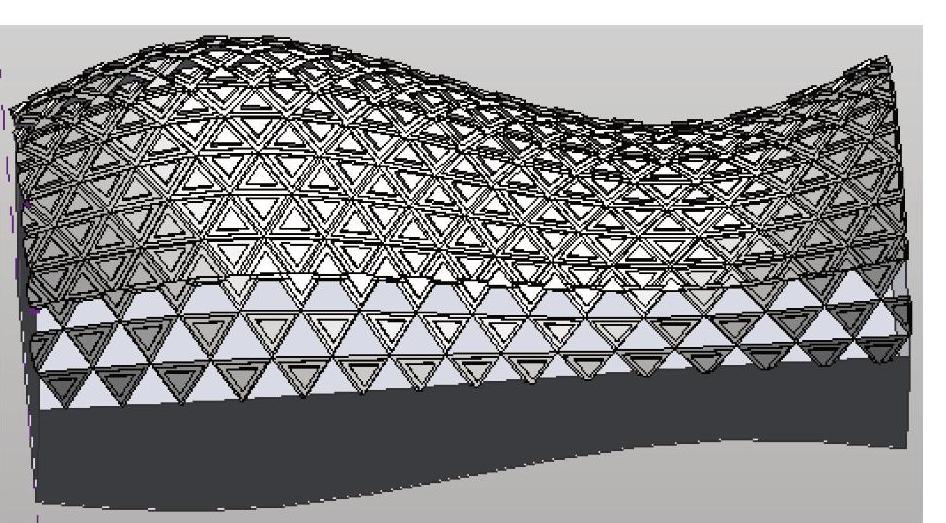

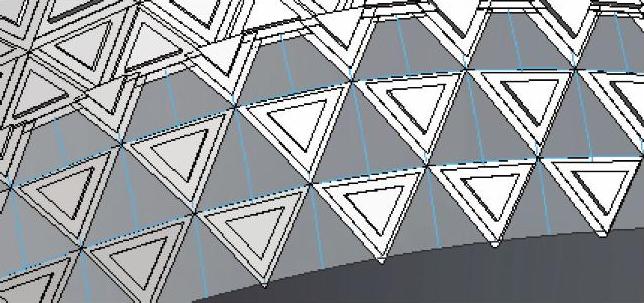

24）再次新建“基于公制幕墙嵌板填充图案”族，选中网格，将其类型改为“三角形棋盘（弯曲）”，把自适应族载入其中，再将嵌板族载入到体量中。体量中“三角形棋盘（弯曲）”类型改为刚刚载入的嵌板族，如图10-65所示。

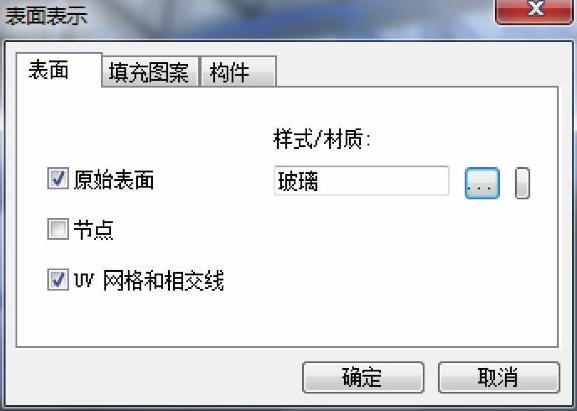

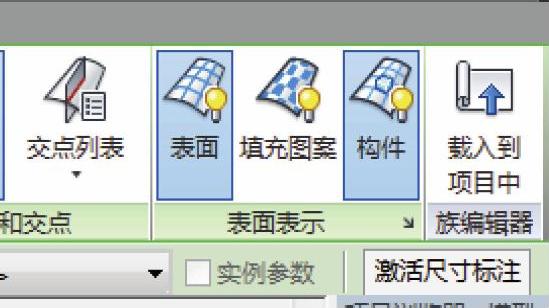

25）三角形棋盘类型的嵌板有空嵌板，我们可以把空嵌板改为玻璃。选中三角形棋盘弯曲嵌板，单击“修改”选项卡下“表面表示”面板中“表面”（图10-66），将表面打开。单击“表面表示”旁边的小箭头，弹出“表面表示”对话框，切换至“表面”选项卡，勾选“原始表面”，将其材质改为“玻璃”（图10-67），设置好后单击“确定”按钮，如图10-68所示。

图10-65

图10-66

图10-67

图10-68

本节总结起来，主要有以下几点：

绘制这一类型的嵌板相对复杂一点，注意自适应族中点的“规格化曲线参数”对线段的连接有顺序要求（以绘制线的方向为正方向）。
