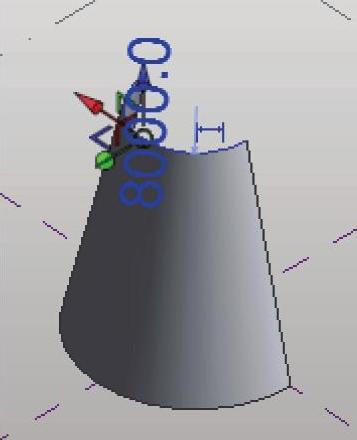

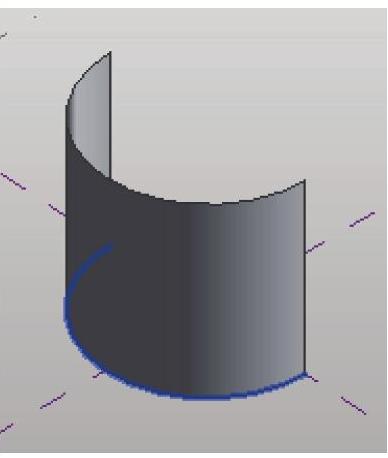

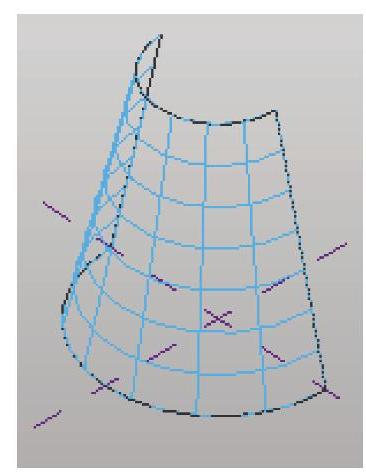

1）新建概念体量，执行“模型线”命令绘制一个弧线并生成形状，如图10-19所示。完成后修改顶部轮廓的半径大小，如图10-20所示。选中该形体，分割表面，可以适当修改U/V网格的数量，如图10-21所示。

图10-19

图10-20

图10-21

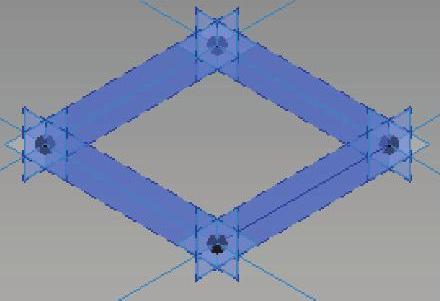

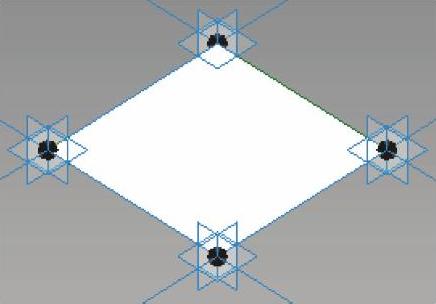

2）准备嵌板。新建族，打开“基于公制幕墙嵌板填充图案.rft”，选中连接自适应点的4条参照线（图10-22），创建形状生成一个表面，如图10-23所示。完成后存为“嵌板”。

图10-22

图10-23

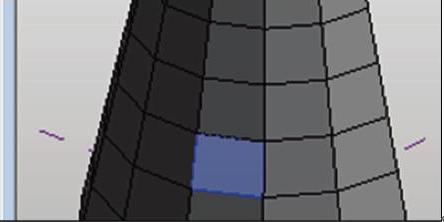

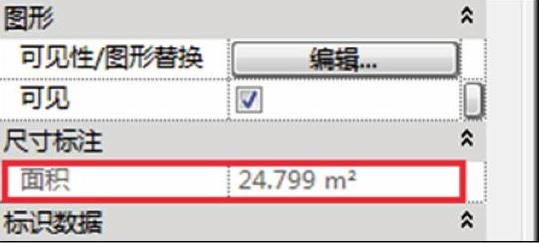

将刚保存的嵌板族载入到概念体量中，选择体量环境中的“分割表面”，将填充图案替换成嵌板族（图10-24），用鼠标左键配合＜Tab＞键选中其中一块嵌板，在“属性”栏中可以观察到嵌板的面积，如图10-25所示。

图10-24

图10-25

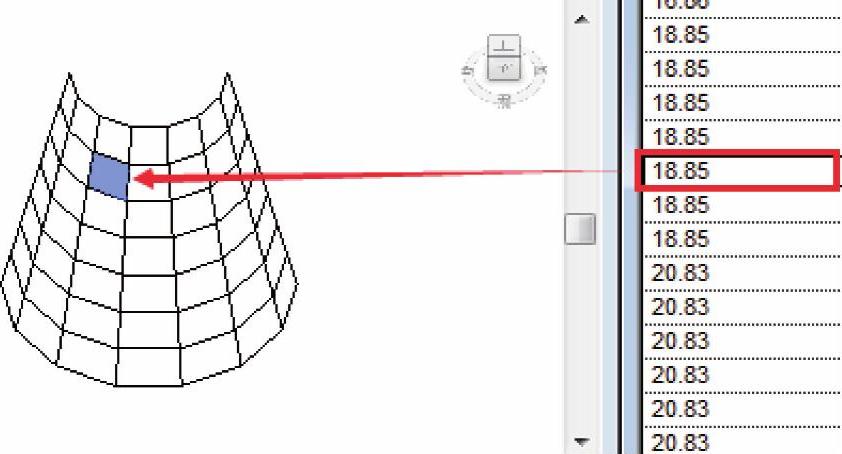

3）新建项目，将体量载入到项目中，在项目中直观地区分嵌板属性，所以可以先统计这些嵌板的属性。在“视图”选项卡下新建明细表，选择类型为“幕墙嵌板”（类型应以嵌板族的族类别和族参数为准），添加统计字段“面积”。在明细表中可以选中其中一块面积进行查看，如图10-26所示。

图10-26

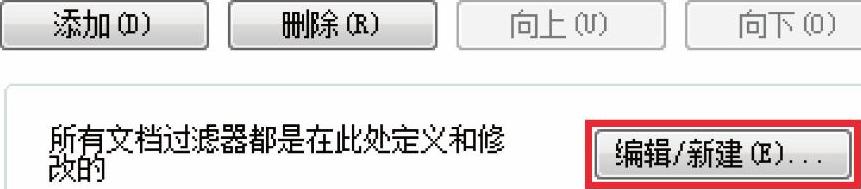

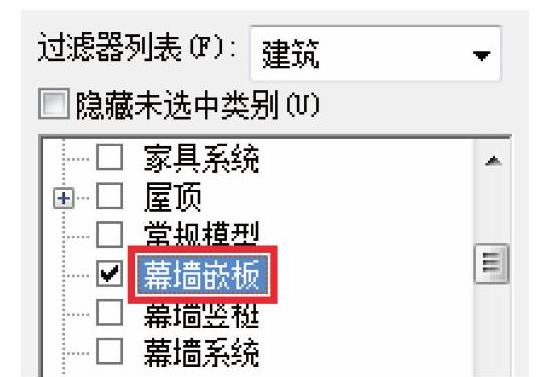

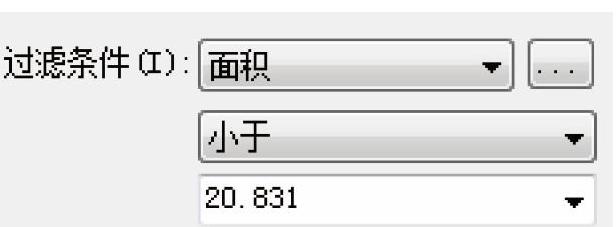

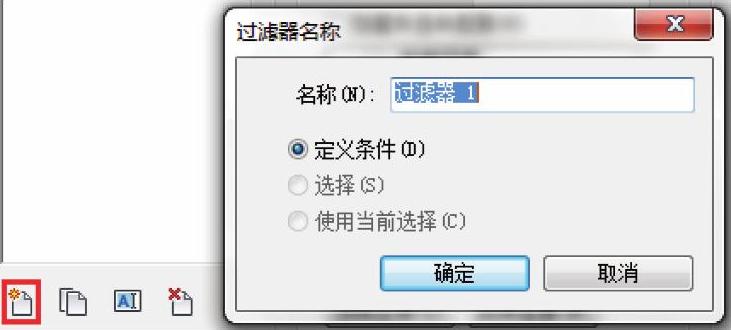

4）在“视图”选项卡中单击“可见性/图形”或按键盘快捷键＜VV＞，打开“可见性/图形替换”对话框，切换至“过滤器”选项卡，单击“编辑/新建”按钮，新建过滤器，如图10-27所示。弹出“过滤器”对话框，单击左下角的“手动添加过滤器”，在弹出的“过滤器名称”对话框中直接单击“确定”按钮返回“过滤器”对话框（图10-28），在“类别”一栏中勾选“幕墙嵌板”（图10-29），“过滤条件”中选择“面积”（图10-30）。

图10-27(www.daowen.com)

图10-28

图10-29

图10-30

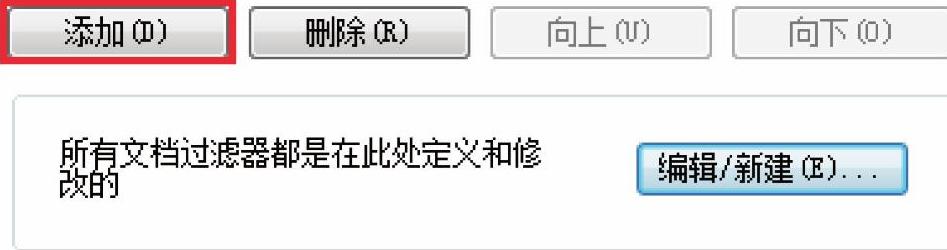

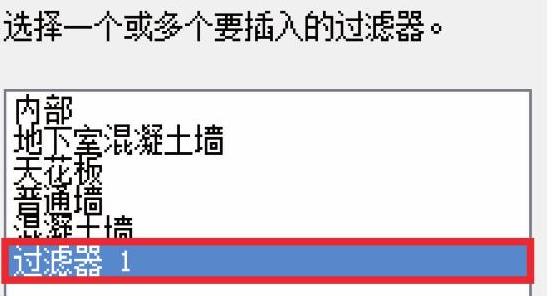

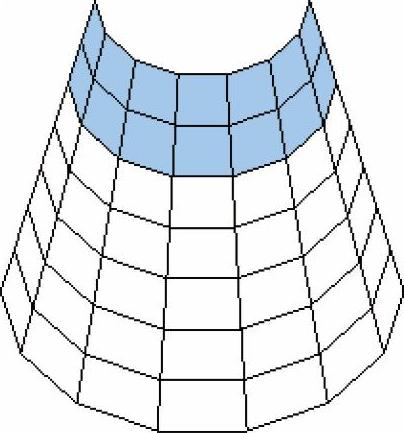

单击“确定”按钮后返回“可见性/图形替换”对话框，发现“过滤器1”并没有直接添加到过滤器中（图10-31），需要手动添加。单击“添加”按钮添加之前新建的“过滤器1”，如图10-32所示。单击“投影/表面”一栏中“填充图案”下的“替换”，弹出“填充样式图形”对话框，在“填充图案”下拉列表中选择“实体填充”，在“颜色”一栏中选择淡蓝色（任意皆可），如图10-33所示。单击“确定”按钮直至退出“可见性/图形替换”对话框，回到三维视图就可以发现符合条件的嵌板都被染上了颜色，如图10-34所示。

图10-31

图10-32

图10-33

图10-34

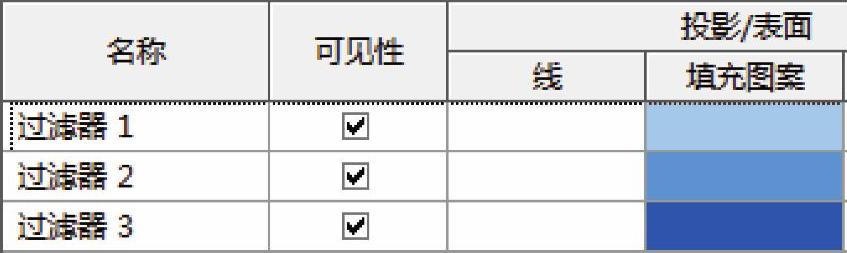

值得注意的是：通过这样上色的图元不受视觉样式的影响（）。重复以上操作，设置不同的面积过滤条件，并手动添加过滤器，修改填充图案及颜色，如图10-35和图10-36所示。

图10-35

图10-36

本节主要介绍了利用嵌板自带的面积属性对视图添加过滤器。当然在过滤时，也可以选择其他有较大区别的属性作为过滤条件。
