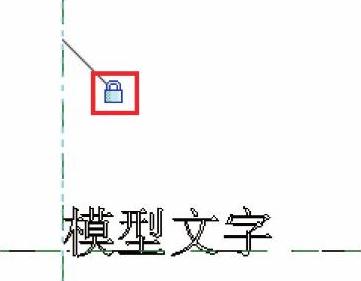

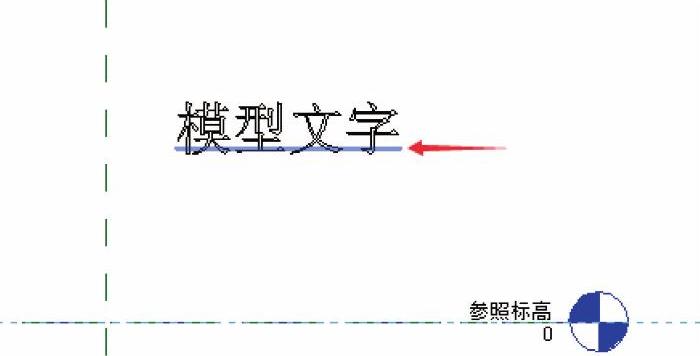

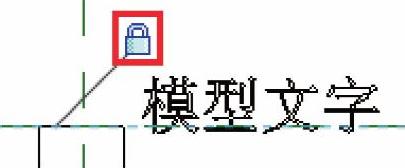

1）新建一个族，选择“公制常规模型.rft”并打开，进入前立面视图中，单击“创建”选项卡→“模型”面板→“模型文字”，打开“编辑文字”对话框，修改其中的默认内容，单击“确定”以关闭对话框，这时会看到在光标处有“模型文字”的预览图像，单击放置在任意位置均可，这样就创建了一个模型文字，如图9-38所示。使用“对齐”命令将模型文字的底部对齐至“参照标高”，左侧对齐到“中心（左右）”参照平面（第二次对齐的时候要与参照平面锁定），如图9-39所示。

打开“族类型”对话框，单击“添加参数”，设置参数名称为“结果”，参数类型为“文字”，设为实例参数，单击两次“确定”按钮。还可以根据需要关联其他参数：选中模型文字，将其关联为“结果”。在“属性”栏中，“文字”的下一行有“水平对齐”的属性设置，显示为“左”，意思是在修改文字内容的时候，左端位置固定不变。

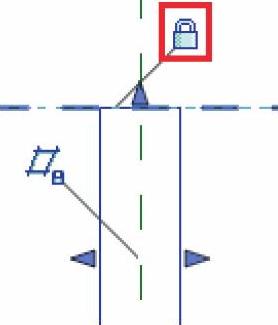

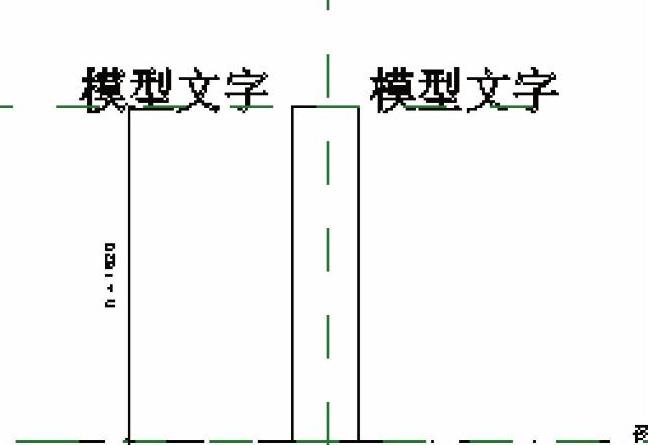

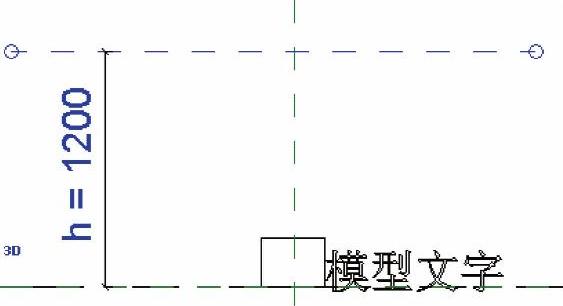

2）在参照标高平面绘制一个矩形拉伸形状，之后将模型文字载入进来（图9-40），在平面视图中放置在拉伸形状的旁边。现在进入前立面视图，在参照标高的上方以水平方向绘制一个参照平面，使用“对齐尺寸标注”标注该参照平面与参照标高之间的距离，并添加参数h，如图9-41所示。将拉伸形状的顶部锁定到这个参照平面，同样将文字模型的底边锁定到该参照平面，如图9-42所示。拖拽参照平面改变它的高度，观察构件的变化情况，如图9-43所示。

图9-38

图9-39

图9-40

图9-41

图9-42

图9-43(www.daowen.com)

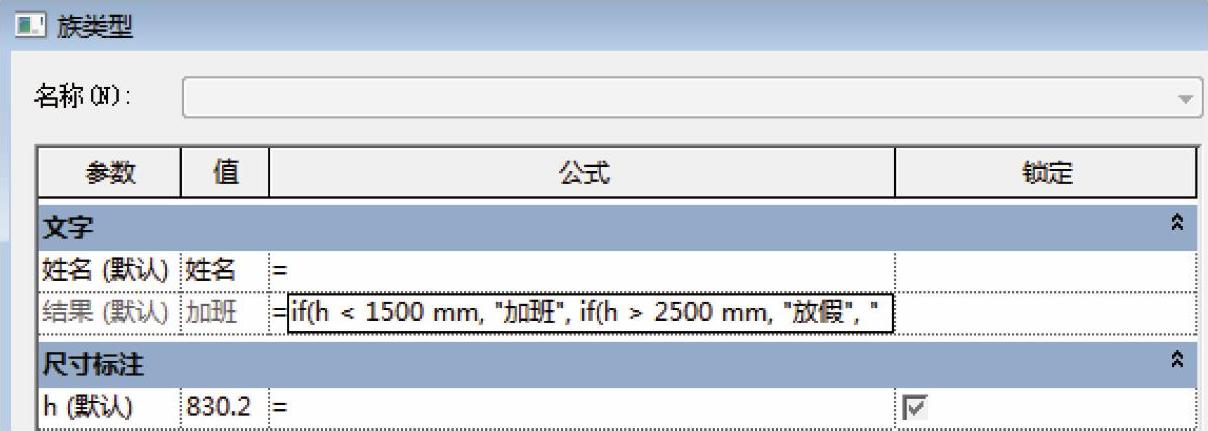

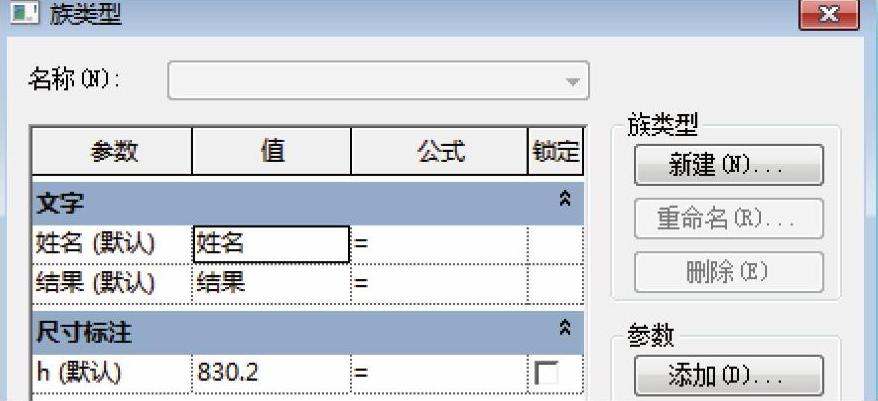

接下来，选中模型文字单击鼠标右键，创建类似实例（或选中后拖拽）到平面视图中放置，再回到立面视图，和之前一样对齐到参照平面，如图9-44所示。用同样的方法关联族参数并命名（如：姓名），如图9-45所示。完成之后同样选择为实例参数，并重新单击“选择”按钮确认选择参数“姓名”。接着打开“族类型”对话框，可以看到有之前创建的三个参数：“h”“结果”“姓名”。在参数“结果”的公式中输入=if（h＜1500mm，“加班”，if（h＞2500mm，“放假”，“调休”）），即：当h小于1500mm时结果显示为加班，当h大于等于1500mm且小于等于2500mm时显示为调休，超过2500mm为放假。参数“姓名”中的值我们可以在项目中修改，如图9-46所示。

图9-44

图9-45

图9-46

注意：公式中需引用文字时要在左右加引号，除了文字输入之外都是英文状态下输入。修改h的值，先测试一下文字内容的变化情况是否正常，然后保存。

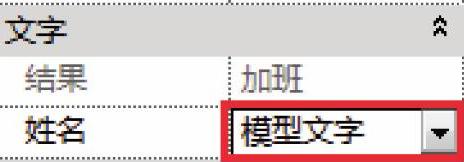

3）新建一个项目文件，使用建筑样板。将族载入到项目中，并排放置3个以便对比。选中其中一个，在“属性”栏中找到文字类型下的姓名参数，这里可以自定义命名，如图9-47所示。再分别修改h值使之产生3种不同的情况，如图9-48所示。

在使用对齐尺寸标注捕捉模型文字的自身参照时，可捕捉到水平方向的上、中、下3个参照，以及竖直方向的左、中、右3个参照。但是模型文字不能两个方向同时被锁定，所以使用嵌套族的方式来解决位置的问题。此外，如果是直接嵌套进去，会发现无法准确捕捉，常常只是拾取到了文字的笔画边界，而之前的6个位置却没有响应，所以作为嵌套族使用的时候还需要在特定位置添加有参照性质的参照平面。
