这一节我们继续练习公式的使用，进行更多类型的计算。我们依次练习以下几个内容：计算几何图形的面积和体积、将连续变换的值转换为阶梯变化的值、以族内某构件的高度变化带动族内其他一些构件的可见性的变化、将族内构件可见性的变化关联到一个整数参数上。

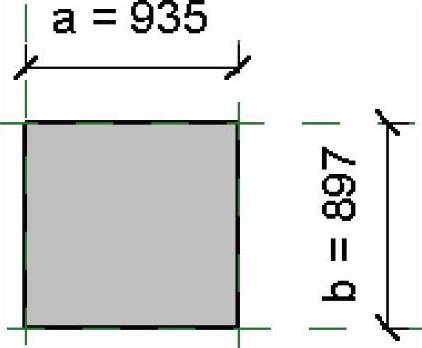

1）单击“创建”选项卡下的“拉伸”，选择“矩形”工具，捕捉参照平面的交点，单击两次，完成草图绘制。这时会出现4个锁形标记，依次单击，把它们从打开的状态改为锁定的状态。然后添加尺寸标注，再为尺寸标注添加参数，注意都是实例参数。完成后如图9-28所示。

图9-28

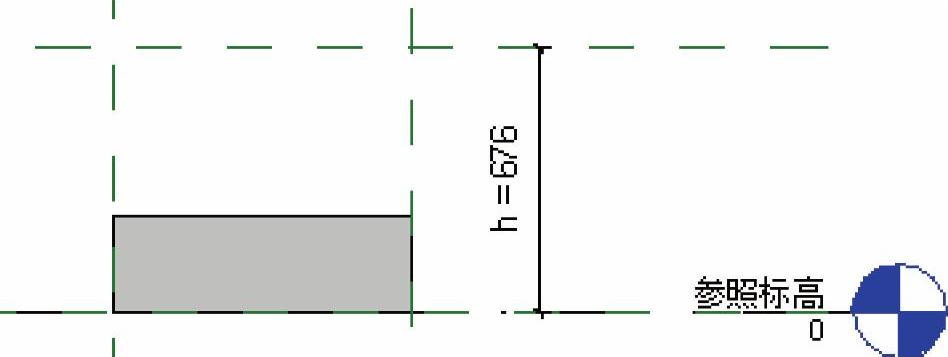

2）切换到前立面，在参照标高上方绘制一条水平的参照平面，如图9-29所示。标注它到参照标高的距离为h，打开“族类型”对话框，添加参数“S”表示面积，注意它应该属于“面积”类型，为实例参数，然后再添加参数“V”表示体积，如图9-30所示。

图9-29

图9-30

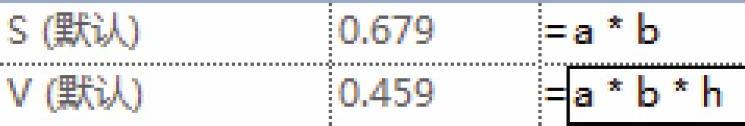

3）接下来给这两个参数添加公式。面积为“a∗b”，体积为“a∗b∗h”，如图9-31所示。因为参数的值是由公式决定的，且公式中的变量多于一个，所以它们的名称和值都显示为灰色。Revit会自动换算它们的单位，公式中参加计算的参数都是以mm为单位的，它们的计算结果分别是以m²和m³为单位。

图9-31

4）为了看起来方便，我们现在把这3个类型的单位符号都加上，如图9-32所示。单击“管理”选项卡“设置”面板中的“项目单位”，打开“项目单位”对话框，单击“长度”右侧的长条按钮，打开“格式”对话框，把其中的单位符号切换为“mm”，单击“确定”按钮两次，退出对话框。打开“族类型”对话框，可以看到，尺寸标注和参数都已经有了“mm”的单位。继续以上步骤，给面积参数和体积参数加上单位，如图9-33所示。

图9-32(www.daowen.com)

图9-33

5）现在参数和公式都准备好了，但是形状的上表面还没有锁定到上方参照平面，所以此时的体积参数反映的还不是构件的真实体积。

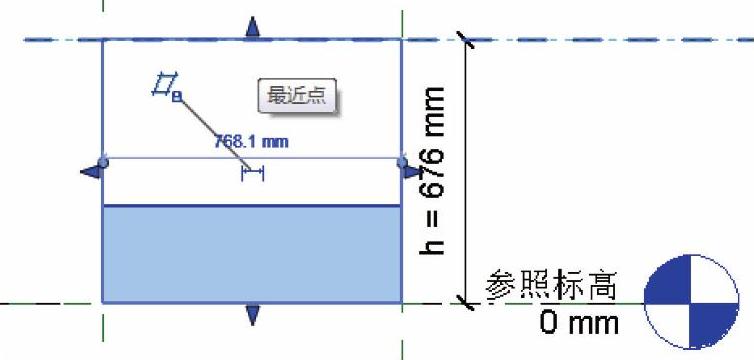

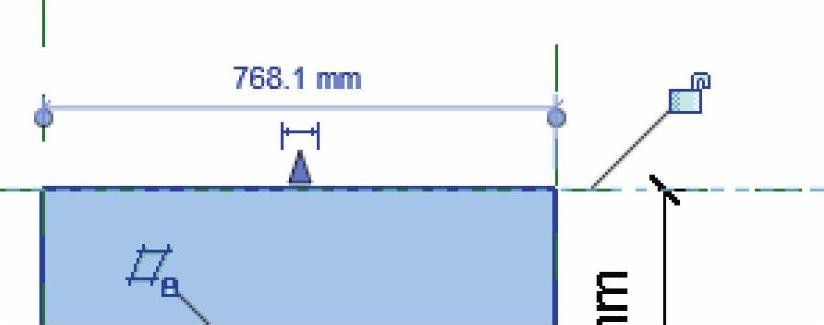

6）选中该拉伸形状，将形状顶部的造型操纵柄（图9-34）拖向上方的参照平面，当距离参照平面大约2mm时，造型操纵柄会自动地捕捉过去，如图9-35所示，同时参照平面会以蓝色高亮加粗显示，放开鼠标左键，会出现一个打开的锁形标记，单击它，使它变为闭合就可以把形状顶部的面锁定到参照平面，如图9-35所示。

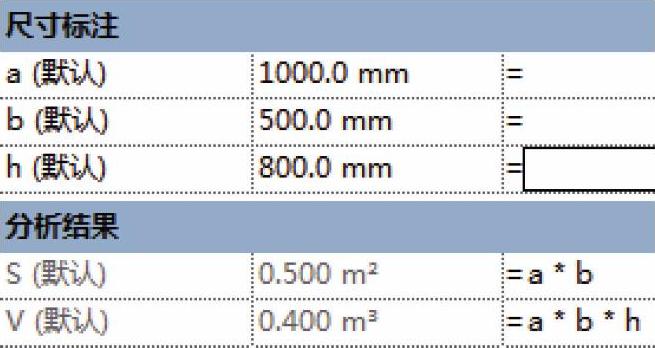

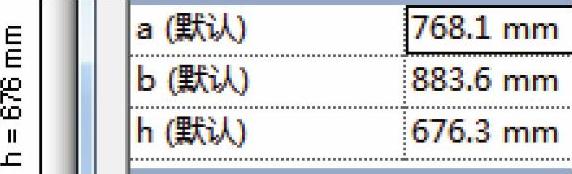

7）打开“族类型”对话框，修改a、b、h的值为整数（图9-36），观察V和S的变化，如图9-37所示。

图9-34

图9-35

图9-36

图9-37
