1）新建族，选择“公制常规模型”族样板，在参照标高平面视图中，绘制两个参照平面（图9-12、图9-13），分别添加尺寸标注，如图9-14所示。

图9-12

图9-13

图9-14

2）依次选中尺寸标注，添加参数a和b，如图9-15所示，以此来控制形状的宽度和深度。注意，a和b都是实例参数，如图9-16所示。添加参数完毕后如图9-17所示。

图9-15

图9-16

图9-17

3）接下来创建一个拉伸形状，锁定到已经有参数控制的参照平面，然后再在“族类型”对话框里为参数添加公式。单击菜单栏“创建”选项卡中的“拉伸”，选择“绘制”面板中的“矩形”工具，捕捉到参照平面的交点，第一次捕捉位置如图9-18所示，第二次如图9-19所示。这时会出现4个锁形标记，依次单击（图9-20），把它们从打开的状态改为锁定的状态，如图9-21所示。单击，完成形状的创建，如图9-22所示。

图9-18

图9-19

(www.daowen.com)

图9-20

图9-21

图9-22

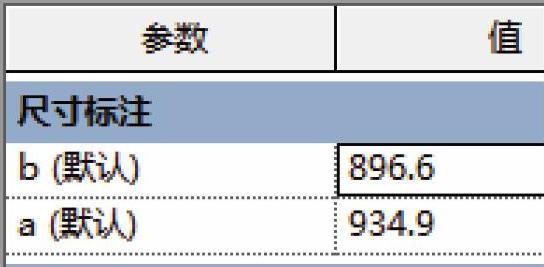

4）单击菜单栏的“族类型”，打开“族类型”对话框，里面已经列出了我们刚才添加的两个参数，因为是实例性质的，所以在名称后面有“默认”两字，如图9-23所示。在参数b的公式栏中输入“a∗2”，如图9-24所示，在空白处单击，公式会立即生效。修改a的数值为600，单击“确定”按钮退出“族类型”对话框。这时刚才创建的形状已经发生了改变，如图9-25所示。

图9-23

图9-24

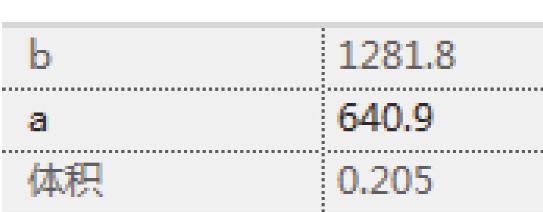

5）新建一个项目文件，选择“建筑样板”，按＜Ctrl+Tab＞，切换回刚才的族文件，单击菜单栏的“载入到项目中”，放置两个作为对比，如图9-26所示。拖动其中一个的右侧造型操纵柄，会发现，虽然是水平拖动，但是它的高度也会随着一起成比例地改变。观察“属性”栏，参数b的值始终为a参数的两倍，而且是灰色的，因为它的值是由公式控制的，不能直接手动输入，如图9-27所示。

图9-25

图9-26

图9-27

6）公式栏里支持“a∗2”这样的表示，也可以包含更多其他参数，以及仅有数字作为常量。灵活地运用公式，可以帮助我们更快更好的处理参数之间的关系，提高效率，节约时间。
