族进行阵列的时候通常会要求对阵列个数进行设置，阵列的个数必须是大于0的整数。下面来学习一下为阵列族添加阵列个数参数。

1）新建“公制常规模型”。

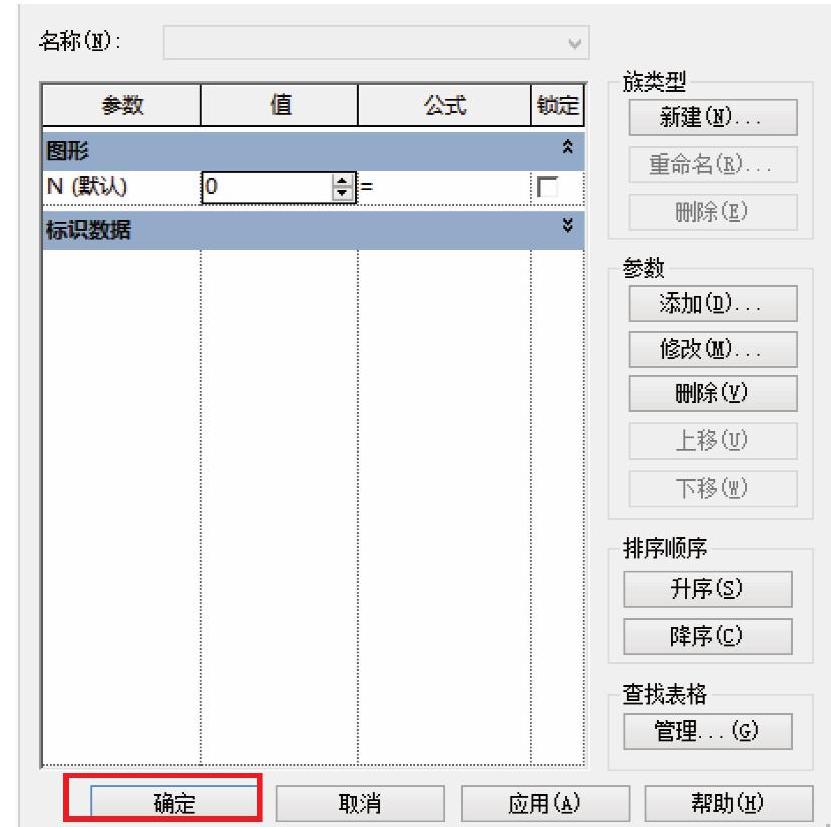

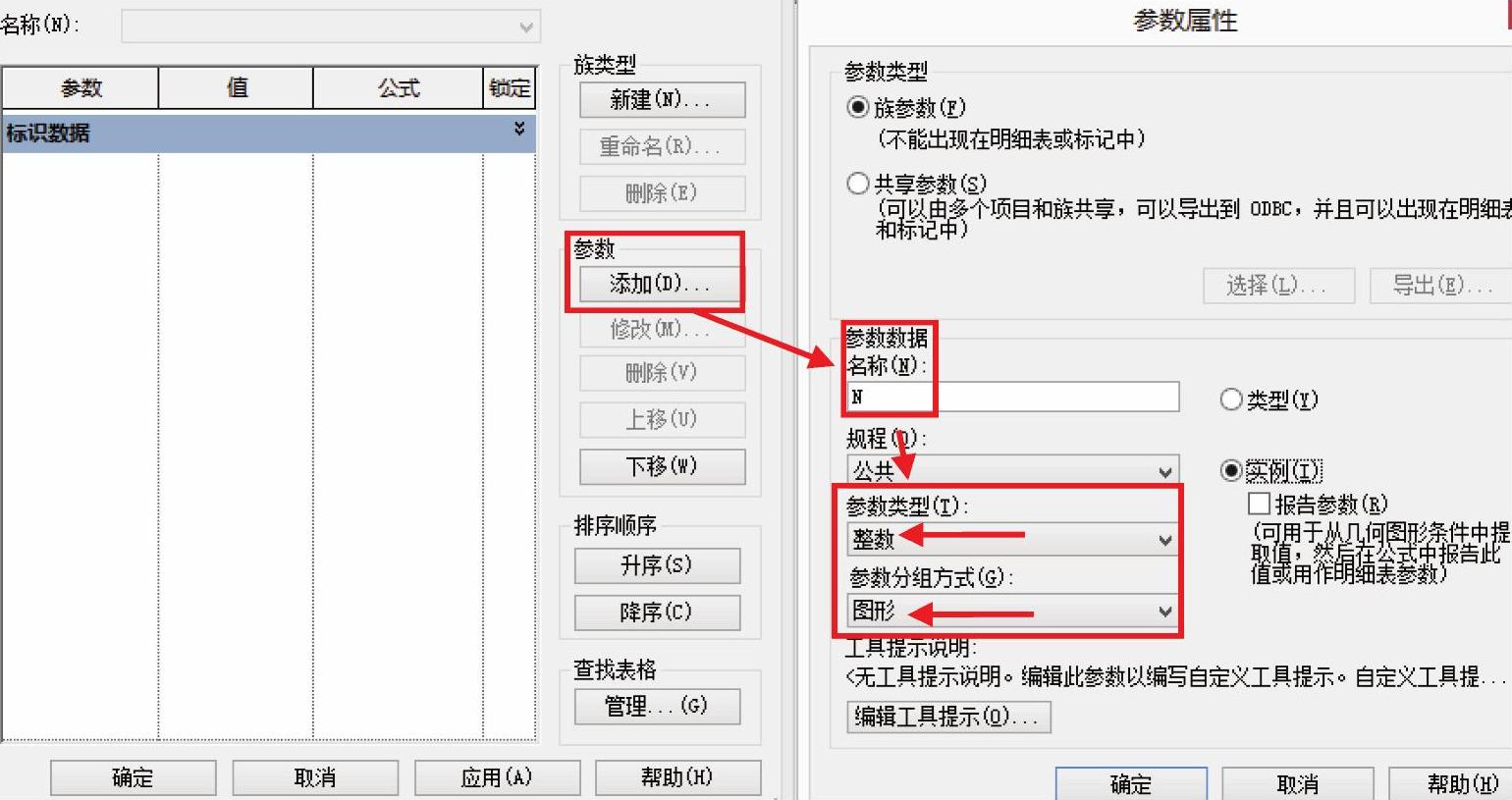

2）打开“族类型”对话框，单击“添加”按钮，弹出“参数类型”对话框。在该对话框中，名称为“N”，参数类型为“整数”，参数分组方式为“图形”（图8-38），然后单击“确定”按钮，如图8-39所示。

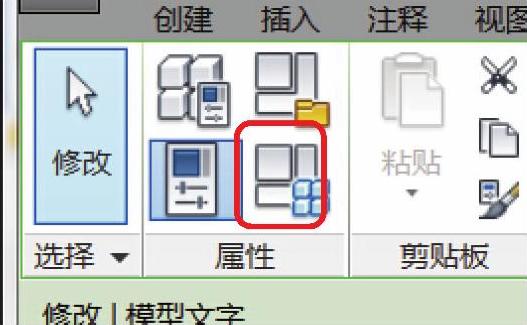

图8-35

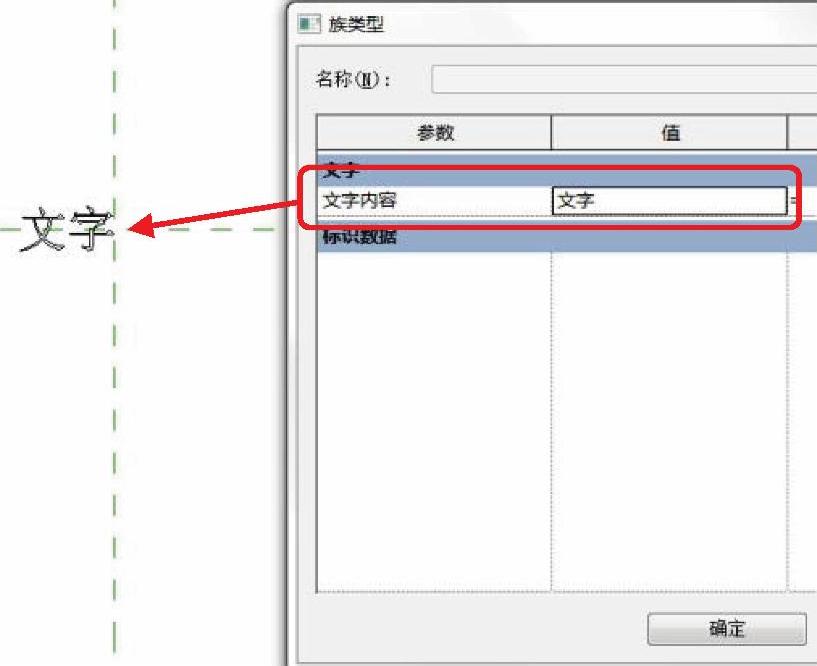

图8-36

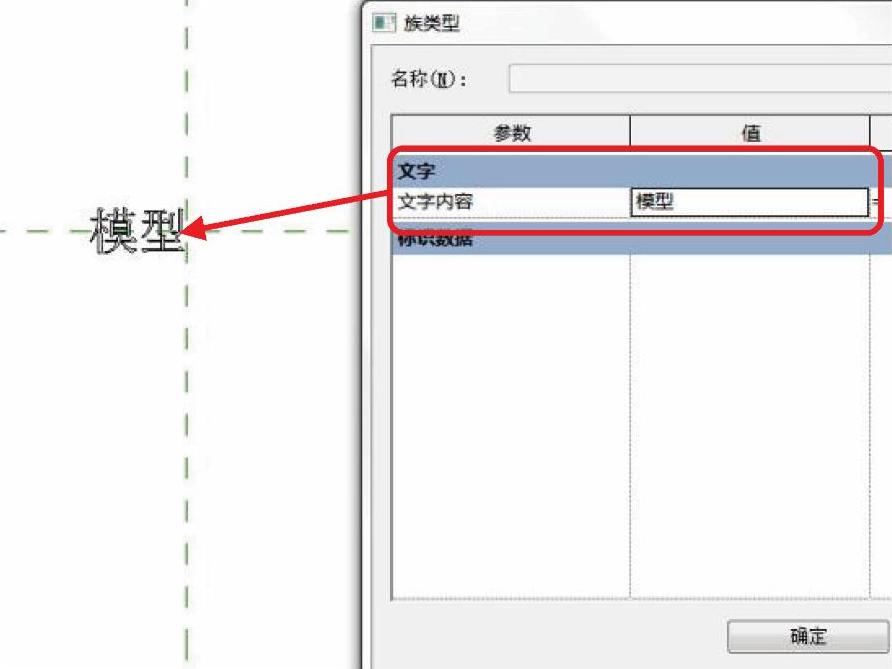

图8-37

图8-38

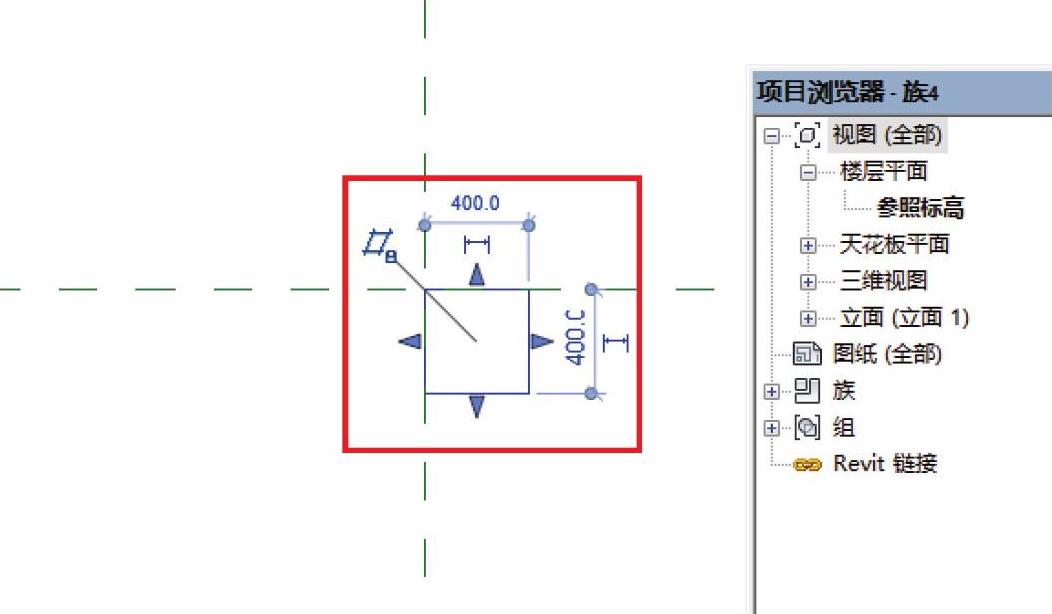

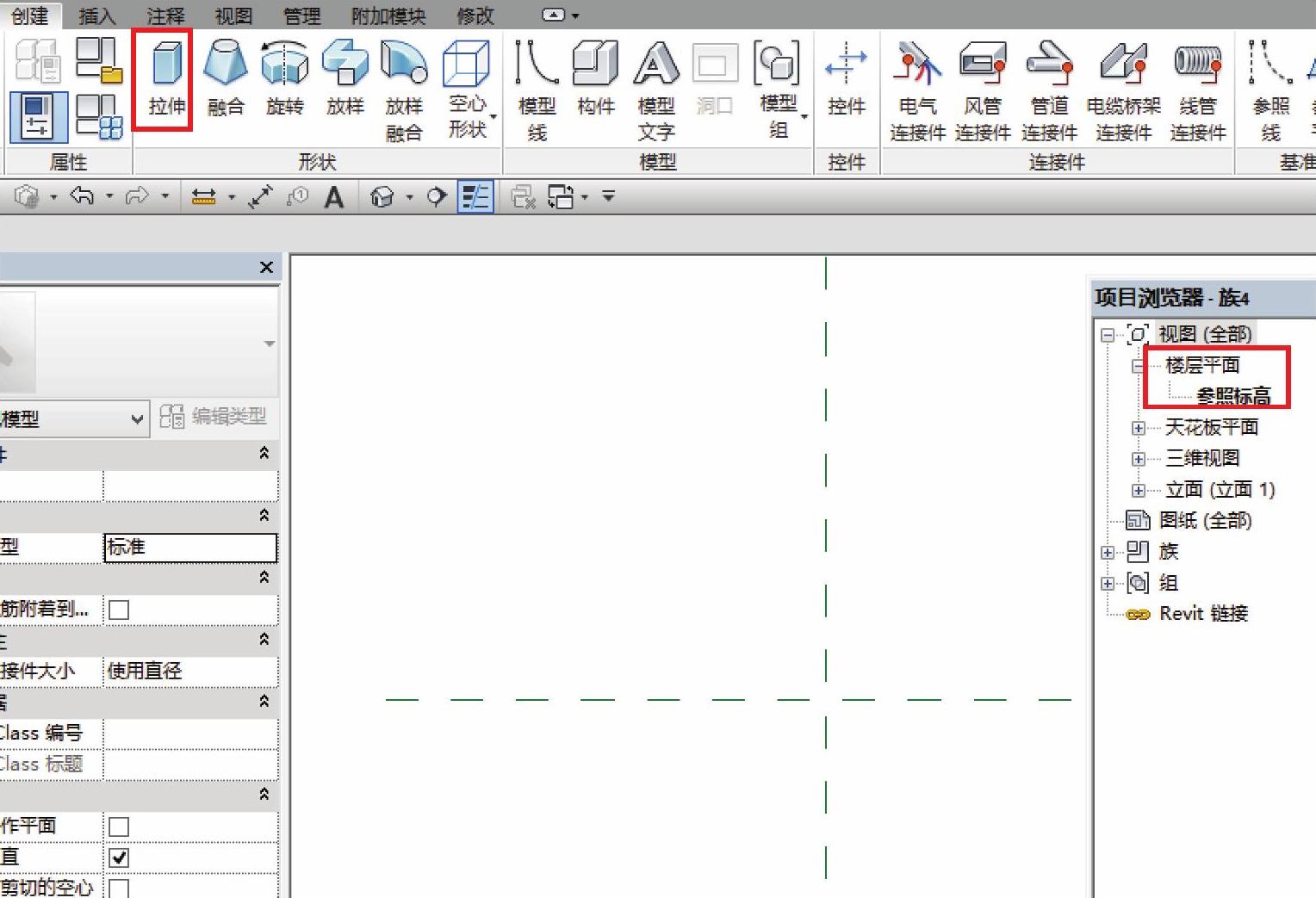

3）新建第二个“公制常规模型”，在新建标高中创建一个拉伸族（图8-40），边长均为400，如图8-41所示。

图8-39

图8-40

图8-41

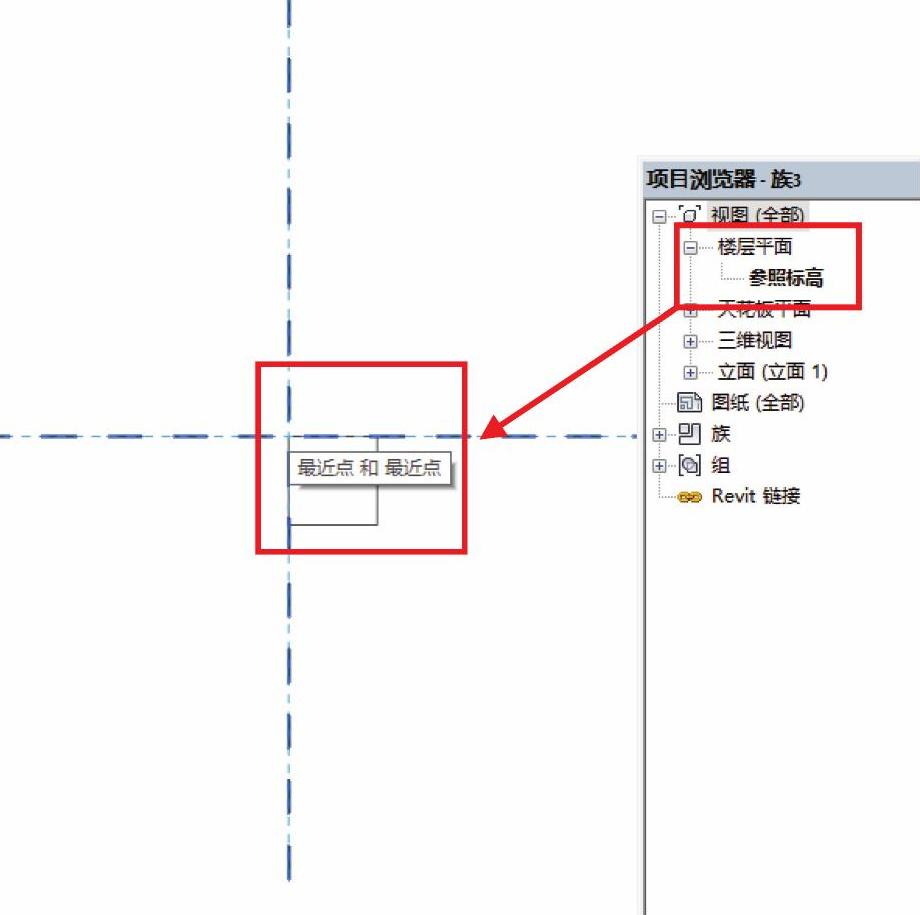

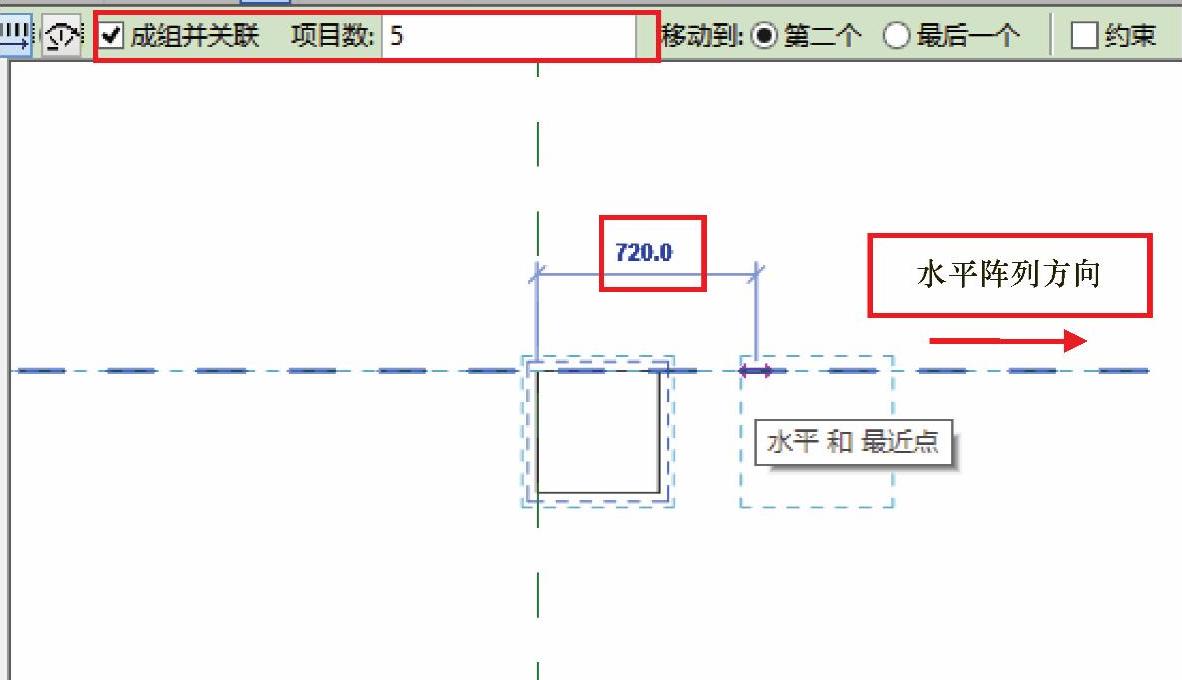

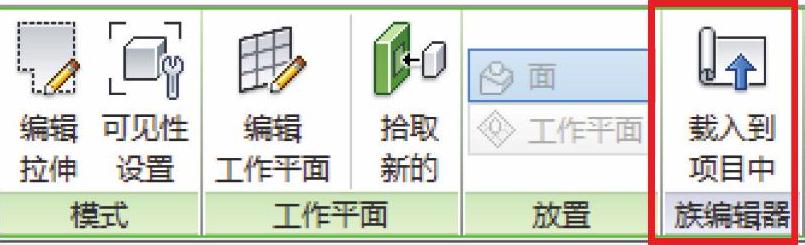

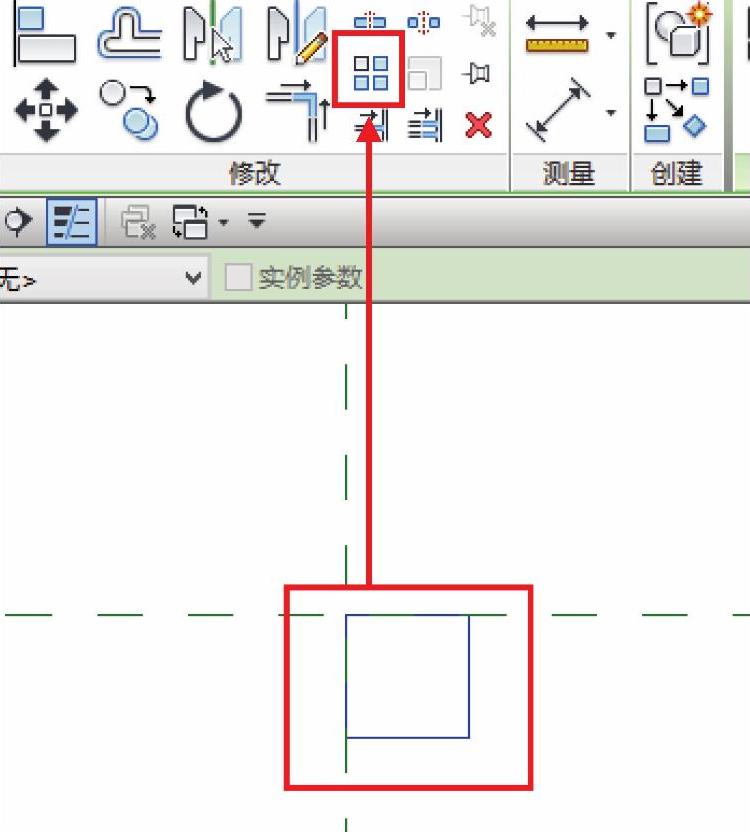

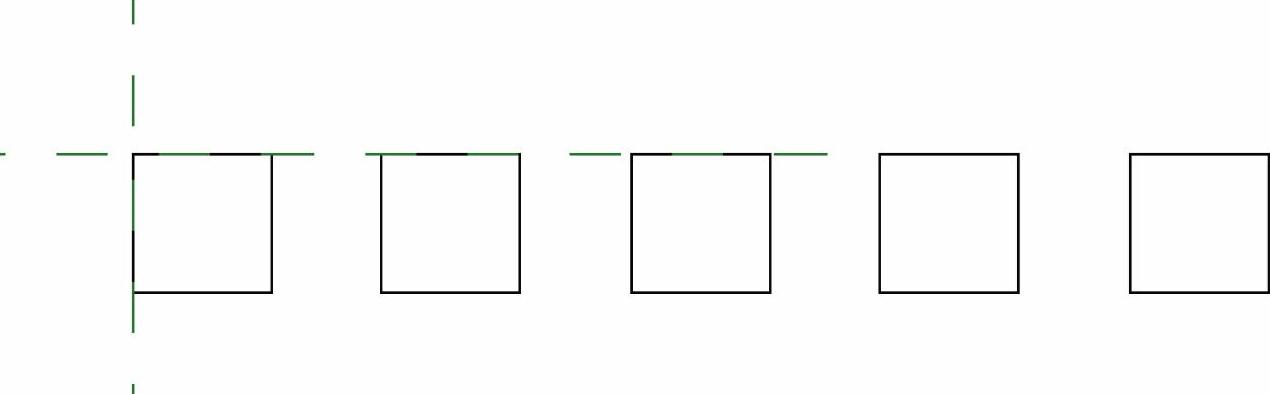

4）创建后单击右上角的“载入到项目中”，载入到第一个公制常规模型族中，并放在参照标高平面的中心位置上，如图8-42所示。放置后，选中该族（图8-43），单击上方“修改”模块中的“阵列”，如图8-44所示。勾选“成组并关联”复选框后，更改项目数（即阵列数）为“5”，然后进行横向阵列，距离为水平720，如图8-45所示。完成后如图8-46所示。

图8-42

图8-43

图8-44

图8-45

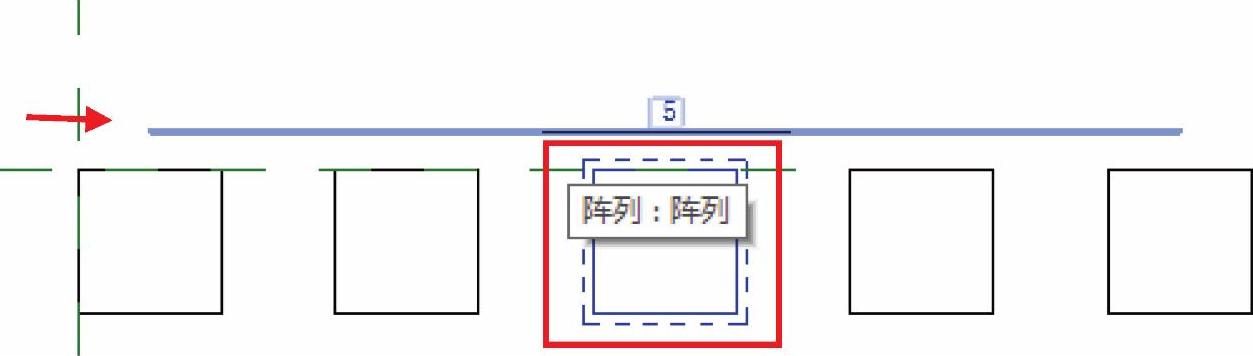

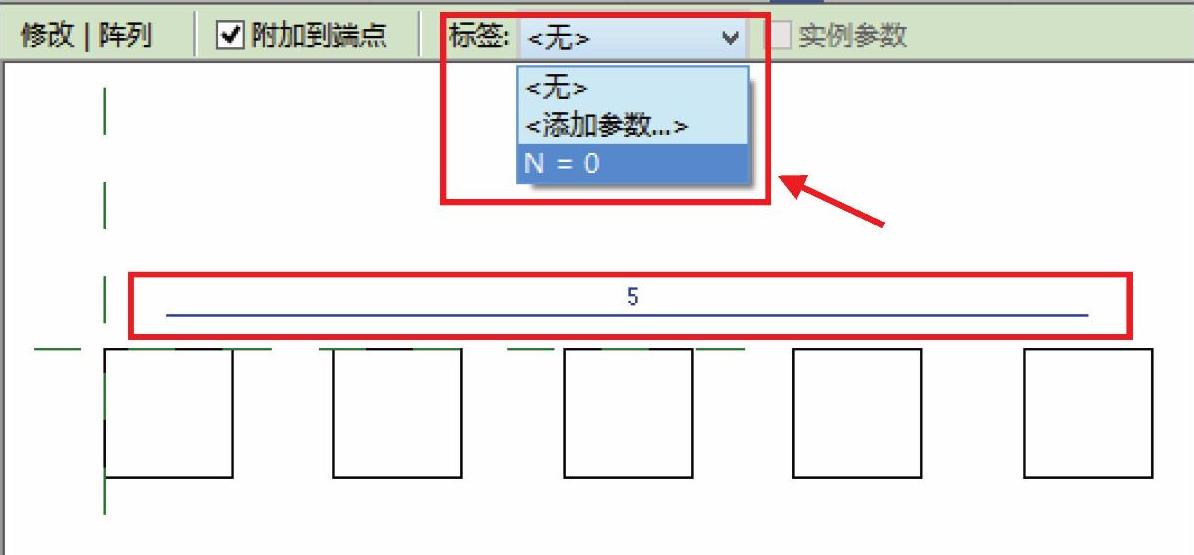

选中其中任意一个阵列族后，在上方会显示蓝色横线，如图8-47所示。选中蓝色横线，为阵列个数添加参数，如图8-48所示（这里的N就是之前新建的整数参数，默认为0，指定后即可自动识别当前的阵列参数为5），如图8-49所示。

图8-46(www.daowen.com)

图8-47

图8-48

图8-49

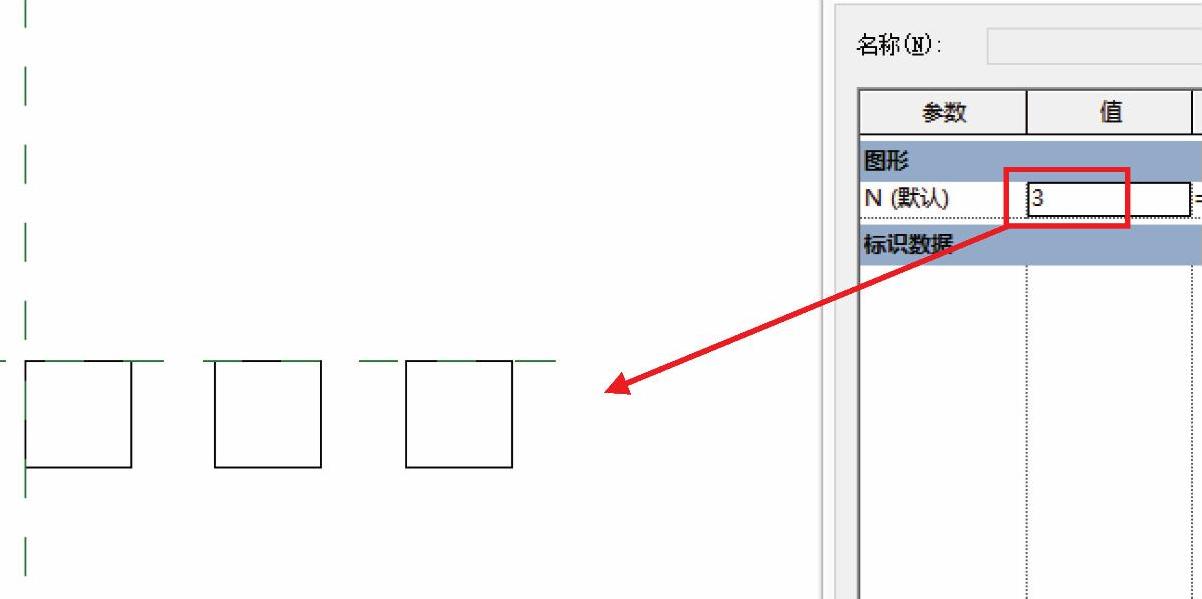

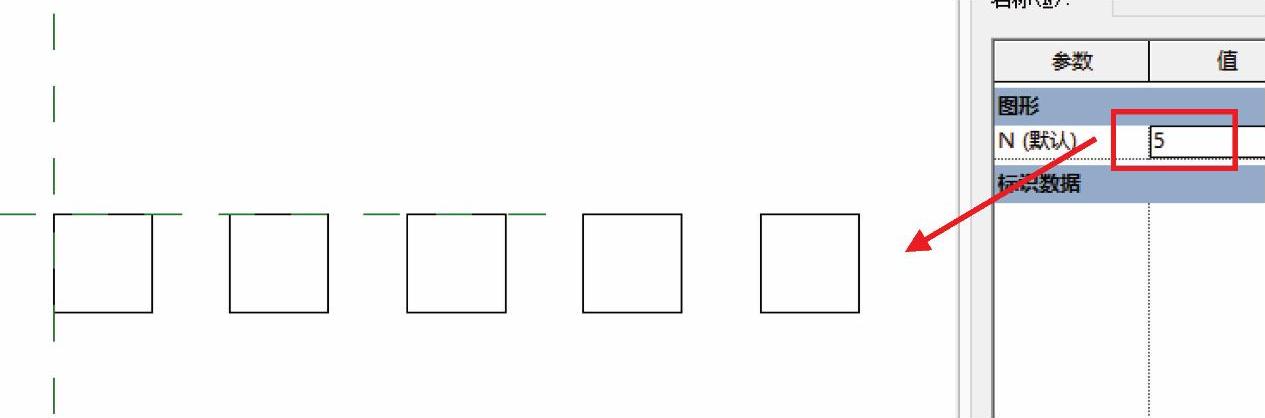

5）打开“族类型”对话框，对参数N进行调整，如图8-50所示。观察族阵列的变化，如图8-51所示。

6）可以再添加一个间距参数来控制阵列族中各族之间的间距。在前两个阵列族之间添加一个参照平面，并标注该参照平面到中心参照平面的距离，添加该距离为实例参数“S”，如图8-52所示。

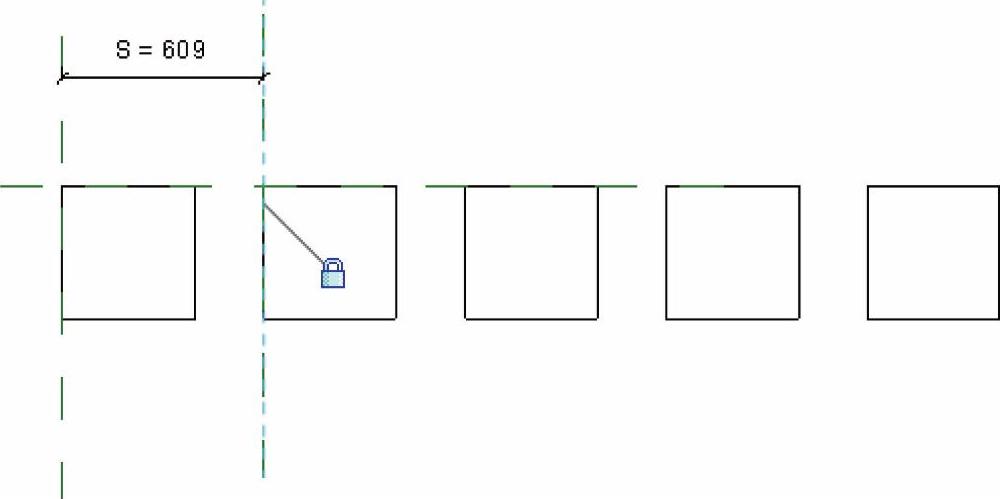

将阵列出的第二个族锁定到刚刚绘制的参照平面上，此时阵列族的间距已经发生变化，如图8-53所示。

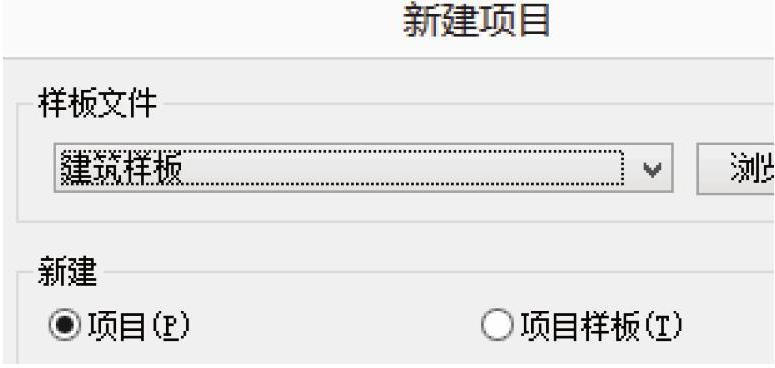

7）新建一个项目文件（图8-54），把添加完参数的阵列族载入到项目中，并放置两个，如图8-55所示。

图8-50

图8-51

图8-52

图8-53

图8-54

图8-55

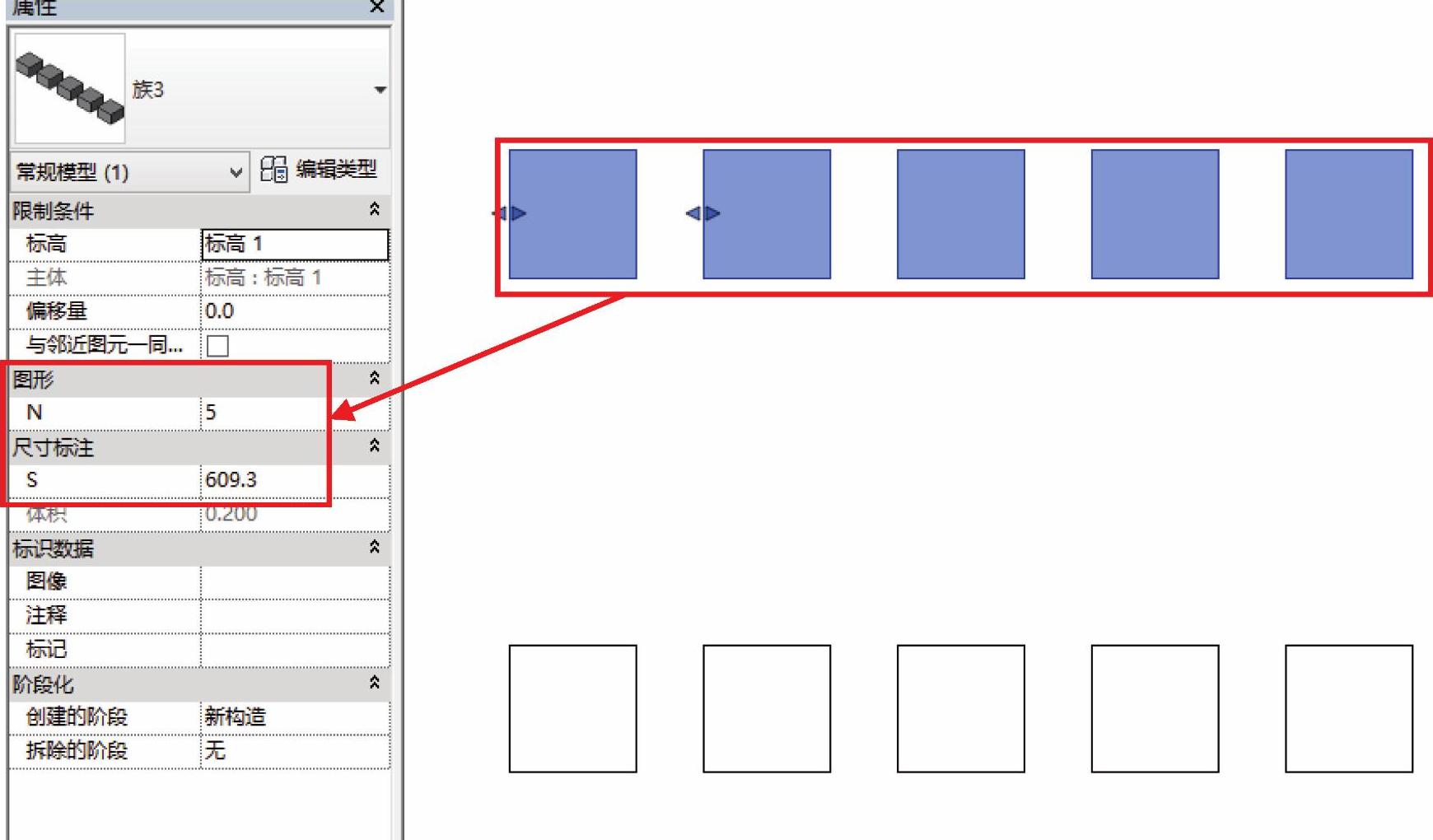

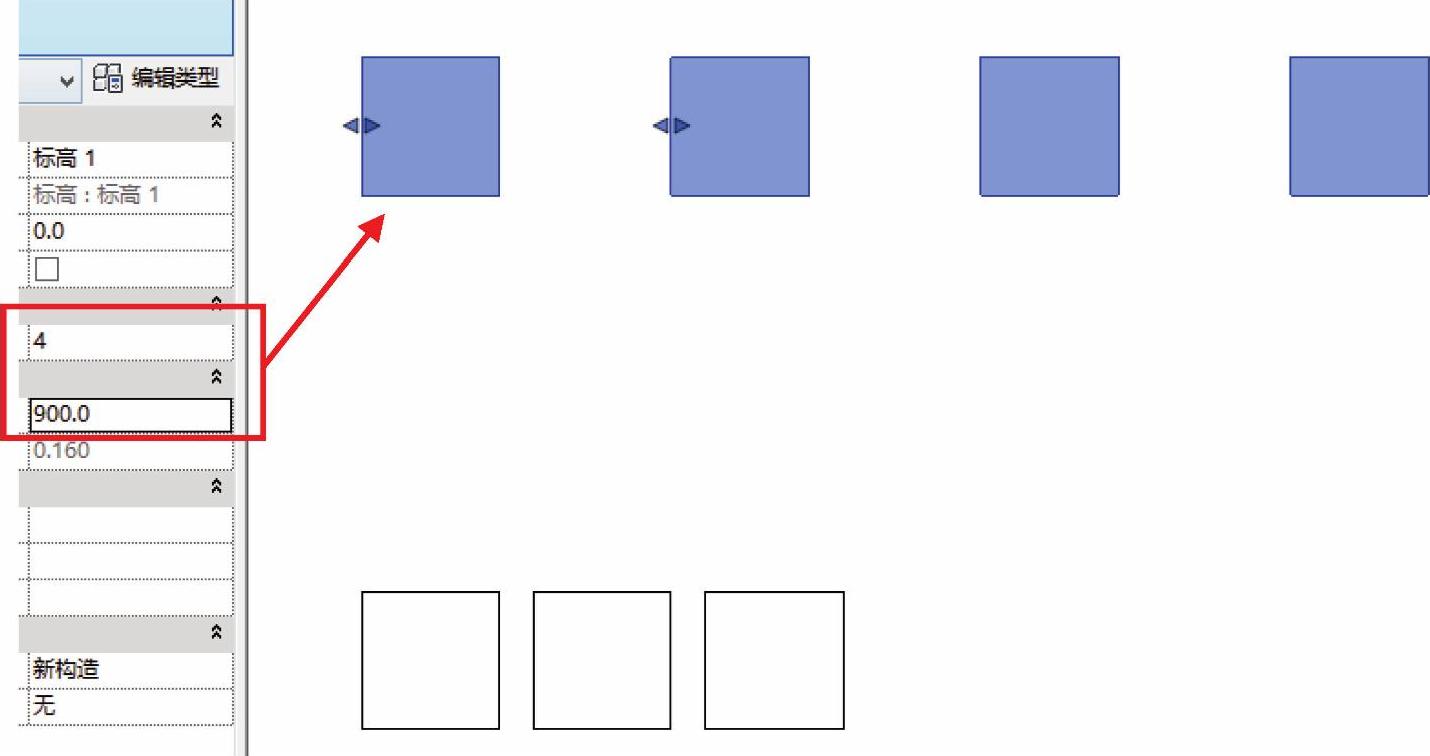

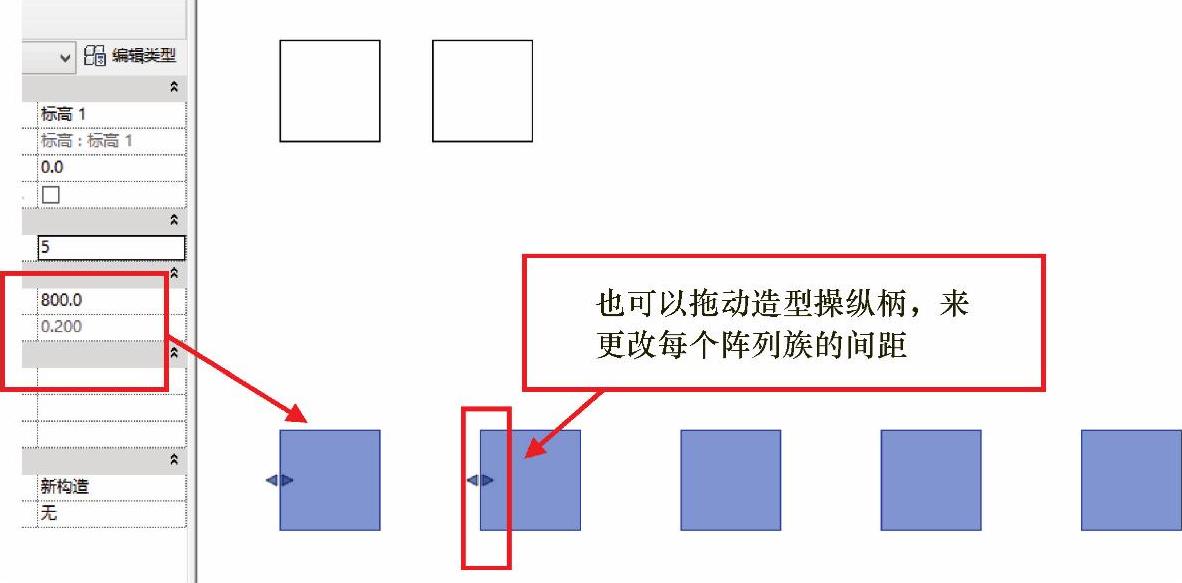

选中第一个族可以看见，左侧的“属性”栏中会出现之前添加的两个参数（“N”和“S”），如图8-56所示。分别更改这两个参数来观察结果，如图8-57和图8-58所示。

图8-56

图8-57

图8-58
