本节的整体思路是,在窗族中添加代表过梁的拉伸形状,并使它能够随窗族中的内置主体图元变化而改变自身厚度,之后通过报告参数和公式,在明细表中统计过梁体积。本小节只需要理解窗族中的主体图元变化导致关联的图元改变即可,有关过梁体积统计的具体操作请参阅10.5节。
共享参数是根据需要添加到族或项目中的。共享参数定义保存在与任何族文件或Revit项目不相关的文本文件中,这样可以从其他族或项目中访问此文件。共享参数是一个信息容器定义,其中的信息可用于多个族或项目。

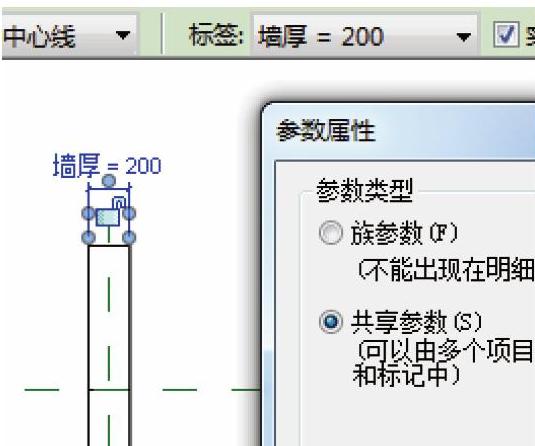

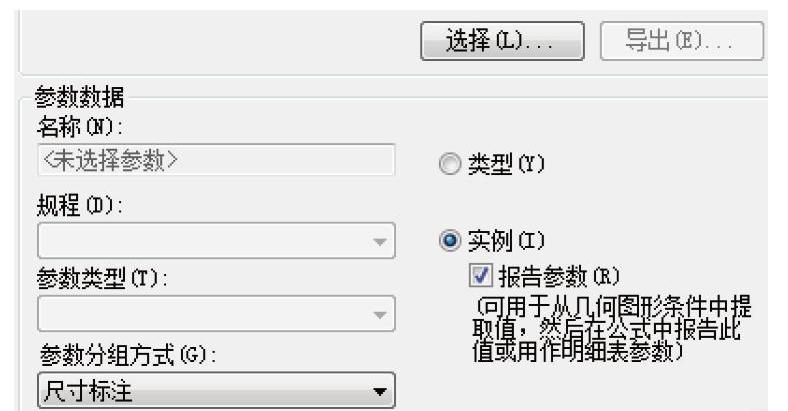

报告参数是共享参数的一种类型,其值由族模型中的特定尺寸标注来确定。报告参数可从几何图形条件中提取,然后使用它向公式报告数据或用作明细表参数。当族由基于放置的族实例(如门或窗框架对应的幕墙嵌板或墙宽度)中的上下文信息更新的外部参照确定时,报告参数非常有用。对于几何图形取决于单个族实例放置的特定条件的外部参照案例而言,可以使用报告参数在族参数中保存和报告尺寸标注值。仅当尺寸标注参照对应族(如标高、幕墙嵌板边界参照平面)中的主体图元时,才能在公式中使用报告参数。如果任何尺寸标注的参照对应族几何图形,则可以用报告参数来标记尺寸标注,但是不能在公式中使用此参数。在10.5节中,标注墙体厚度要选到墙体表面,且添加的参数是报告参数,如图7-1和图7-2所示。
图7-1

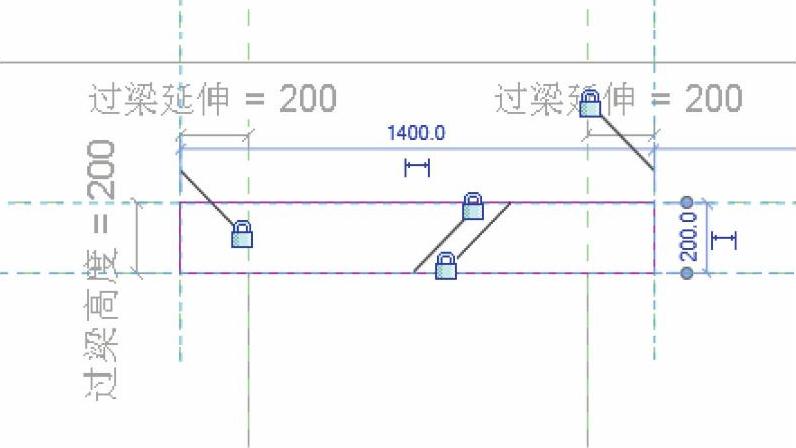

图7-2(www.daowen.com)

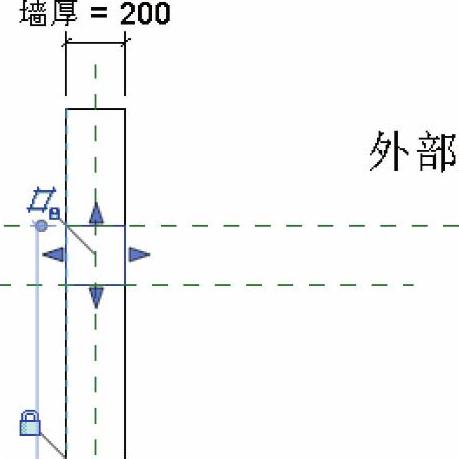

洞口绘制好后,再执行“拉伸”命令绘制形状,将草图线与参照平面进行锁定(图7-3),并切换到右立面,将形状的拉伸起点与拉伸终点与墙体进行锁定,如图7-4所示。这样,既能保证过梁随墙体厚度发生变化,又可提取数值参与计算。
图7-3
图7-4
