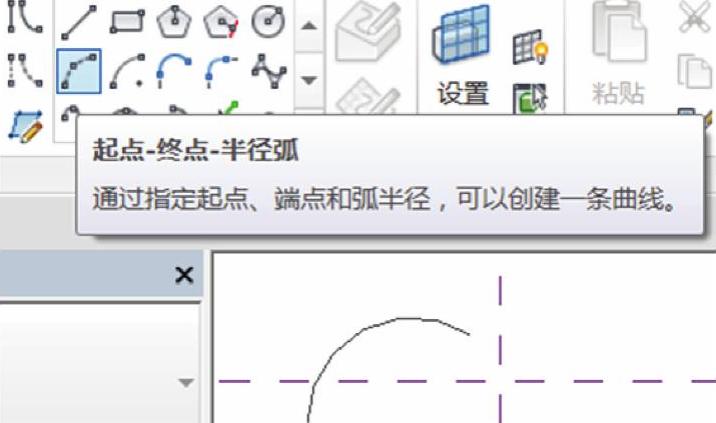

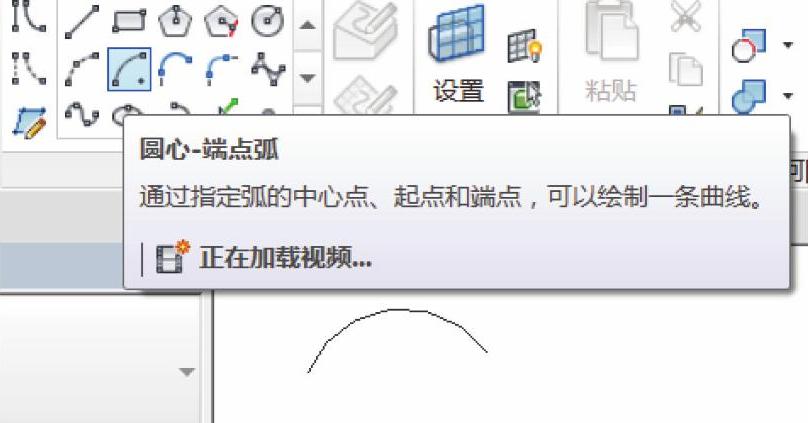

在体量环境里，圆弧有两种绘制方式，如图6-122和图6-123所示。

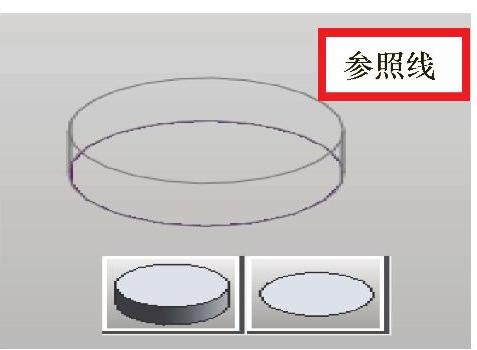

图6-120

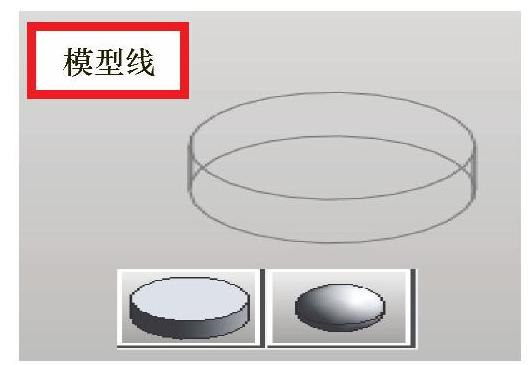

图6-121

图6-122

图6-123

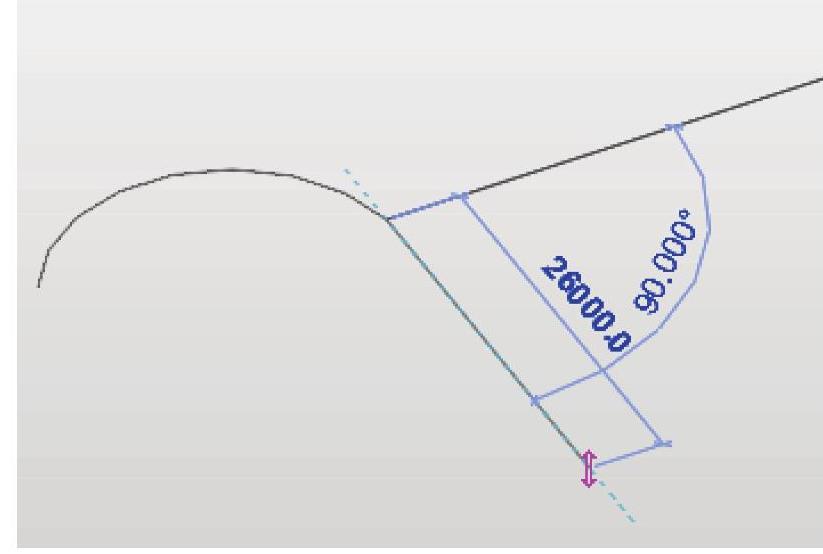

1）在平面上绘制，若与其他面相切，会有蓝色虚线提示相切（图6-124），绘制过程中可以单击“绘制”面板中的“直线”来切换为直线，如图6-125所示。

图6-124

图6-125

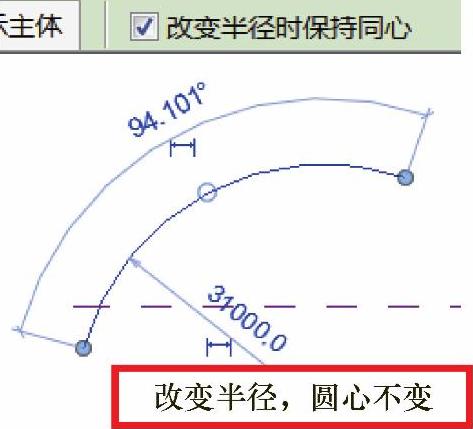

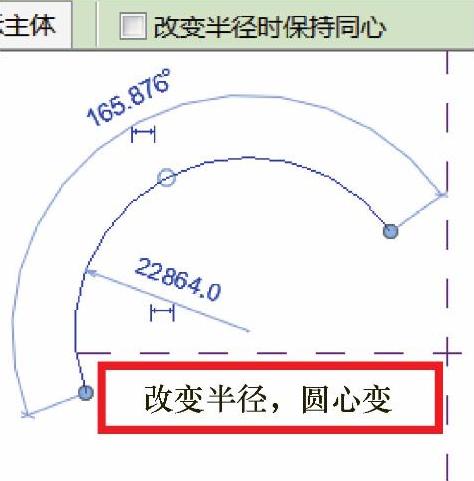

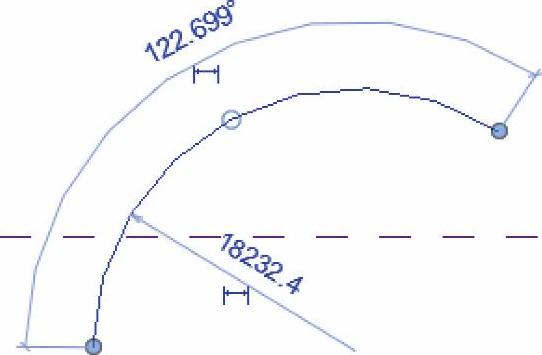

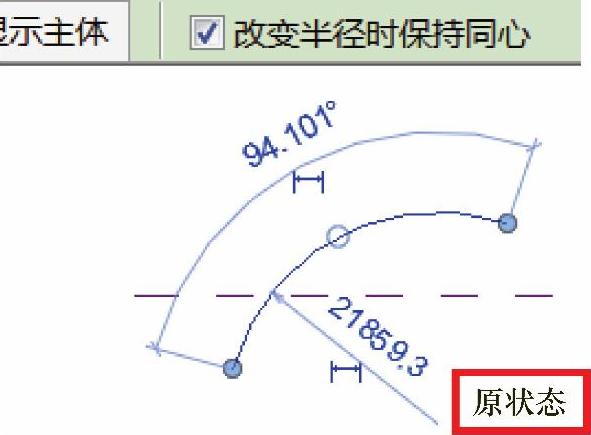

2）在选项栏，如果勾选了“改变半径时保持同心”，那么当拖动圆弧端点时，圆弧会保持圆心和圆心角不变；如果取消勾选，则是端点不动圆心改变，对比如图6-126、图6-127和图6-128所示。

图6-126

图6-127

图6-128

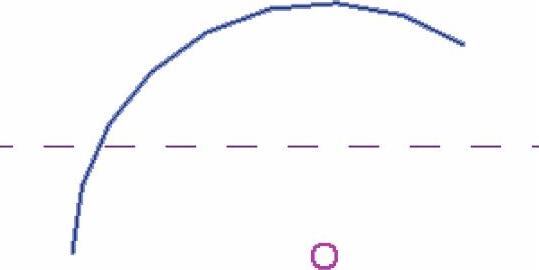

3）绘制其他图形时，捕捉到圆心时会有紫色空心的圆圈作为指示，如图6-129所示。半径的方向是蓝色箭头，如图6-130所示。如果勾选了“属性”栏的“中心标记可见”，那么在圆心位置会有一个十字叉。(www.daowen.com)

图6-129

图6-130

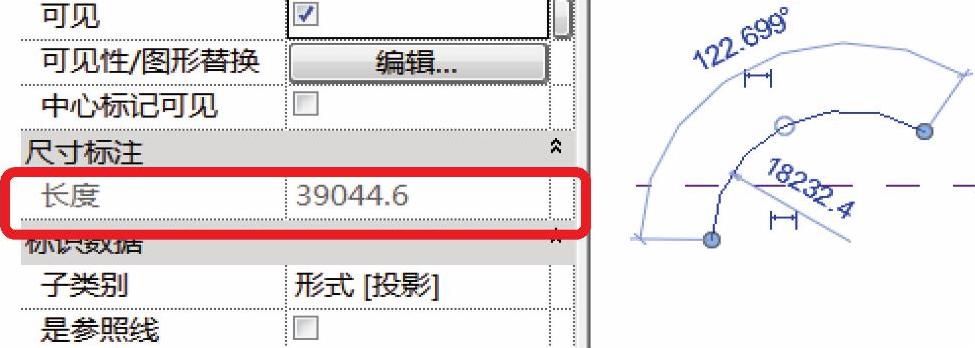

4）绘制一段圆弧，在“属性”栏中查看弧长，如图6-131所示。

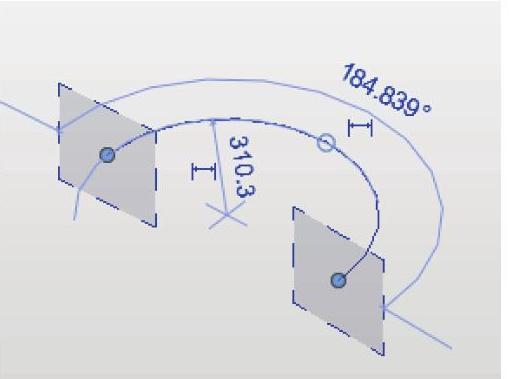

5）绘制一条参照线的圆弧，选中它，可以看到在端点处有两个工作平面，如图6-132所示。

图6-131

图6-132

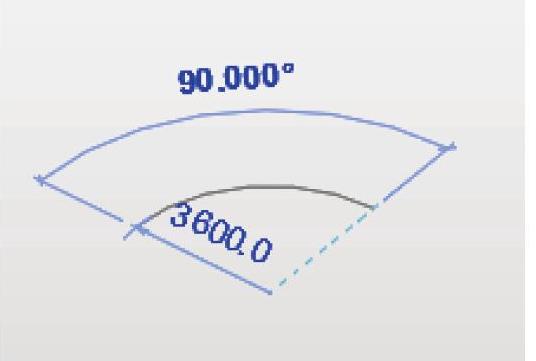

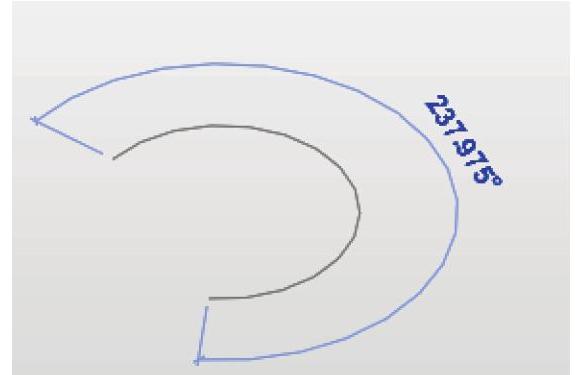

6）先画圆心再画弧，到90°时会有蓝色虚线的提示，如图6-133所示，画完以后可以修改度数使其超过180°，如图6-134所示。

图6-133

图6-134

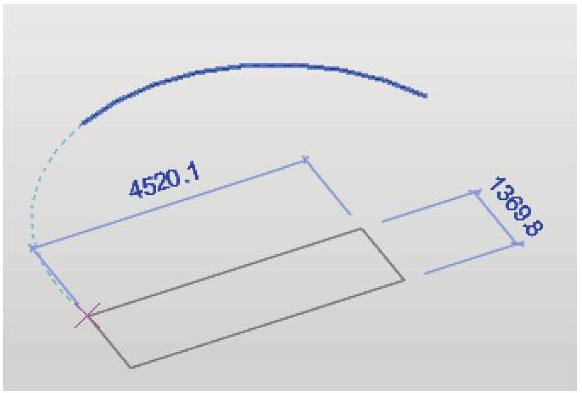

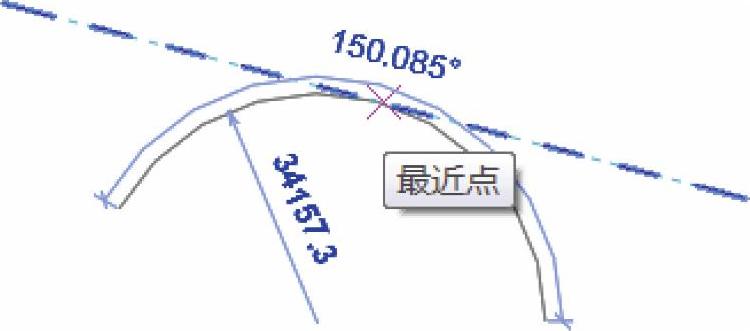

7）在圆弧附近绘制其他几何图形时，当圆弧被选中，圆弧周围图元和圆弧间的空间几何关系就会自动地以蓝色虚线显示，如图6-135所示，图中显示的是圆弧的延长线。

图6-135

本节总结起来，主要有以下几点：

1）绘制圆弧时，不能使用中心-端点弧方法指定大于180°的弧，但是可在绘制后对该弧进行修改。

2）在椭圆上加参照点时，加完点后要选中点拾取新主体，才能查看测量类型。
