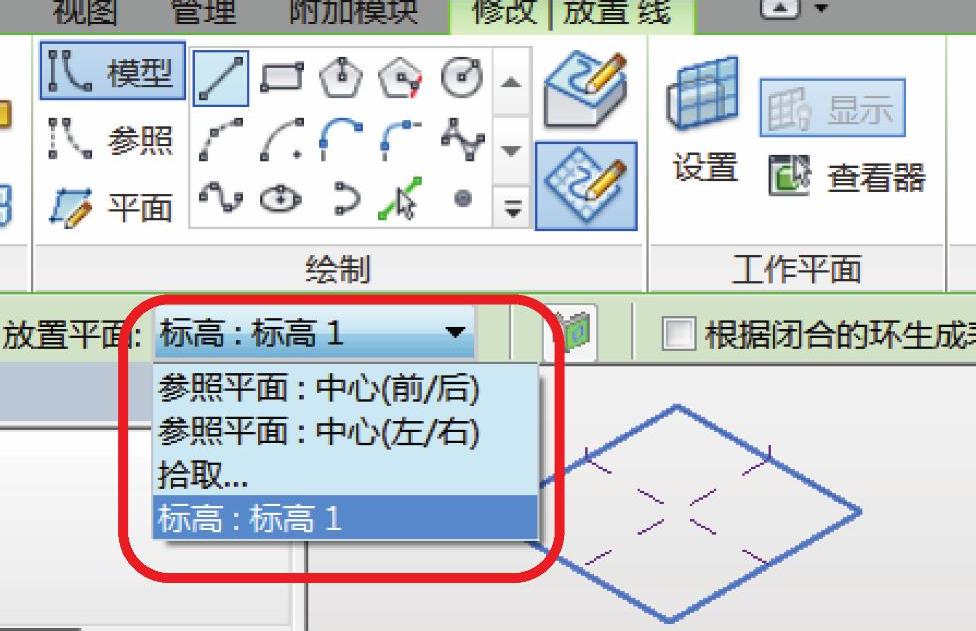

1）在概念体量环境下，分别绘制模型线和参照线，注意，绘制前会蓝色显示放置平面，可以在选项栏的下拉列表里修改这个放置平面。通过复制中心参照平面生成的参照平面的“名称”属性是空的，所以不会出现在下拉列表里。如果需要选择这样的参照平面，可以采用拾取的方式，如图6-87所示。

图6-87

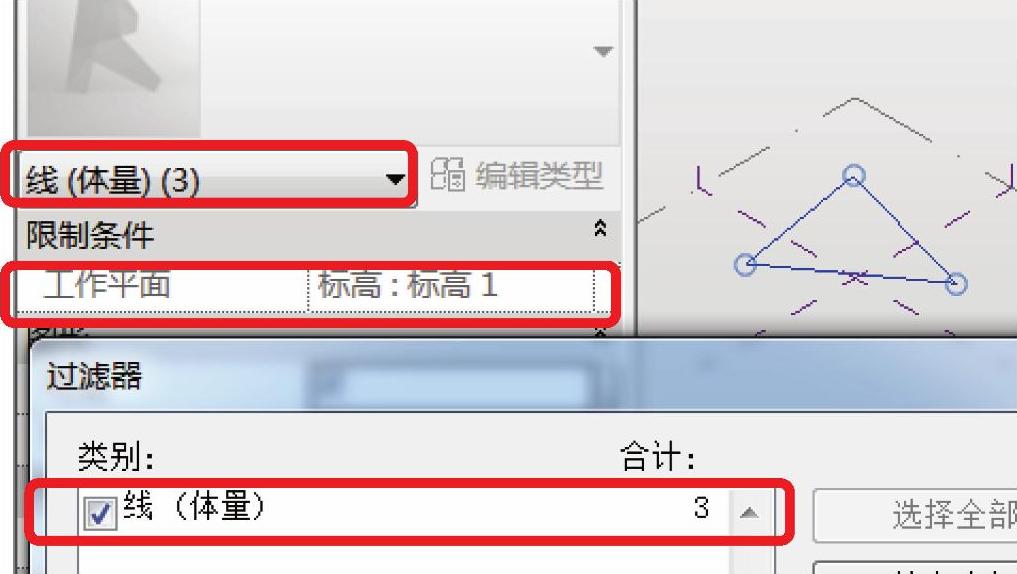

2）用模型线绘制一个三角形，单击选中它，观察“属性”栏，有3条线（体量），打开“过滤器”，也是3条线（体量），“限制条件”属性中列出的标高1（图6-88），就是绘制时的工作平面。

图6-88

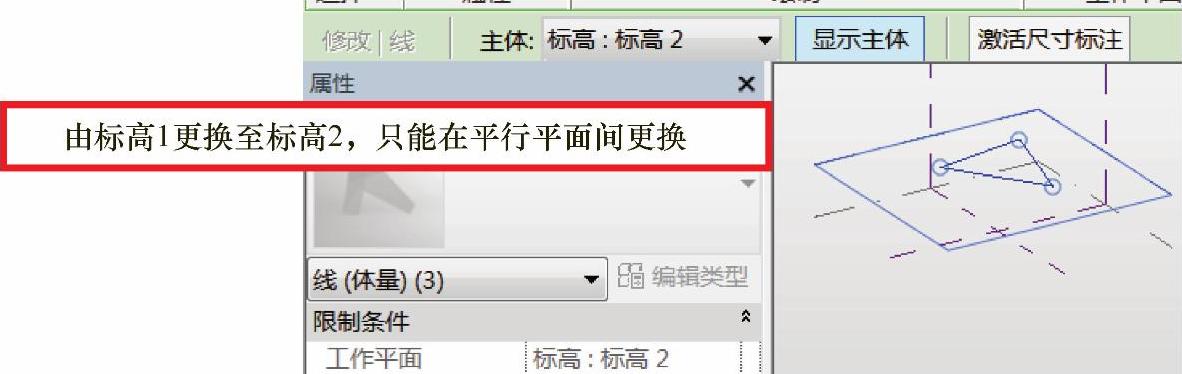

3）复制标高1，选中三角形，在选项栏的“主体”属性下拉列表里更换三角形的主体，然后单击“显示主体”，观察绘图区域的变化，可得出主体的替换只能在平行平面进行的规律，如图6-89所示。

图6-89

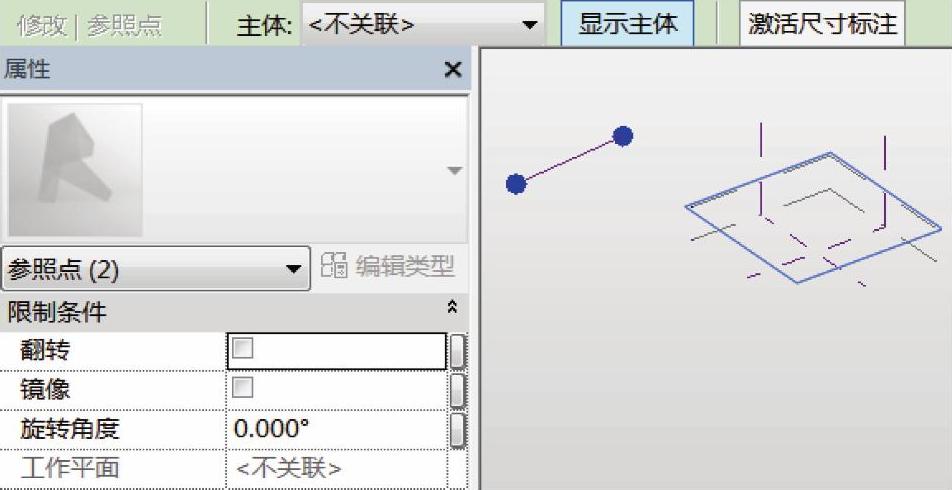

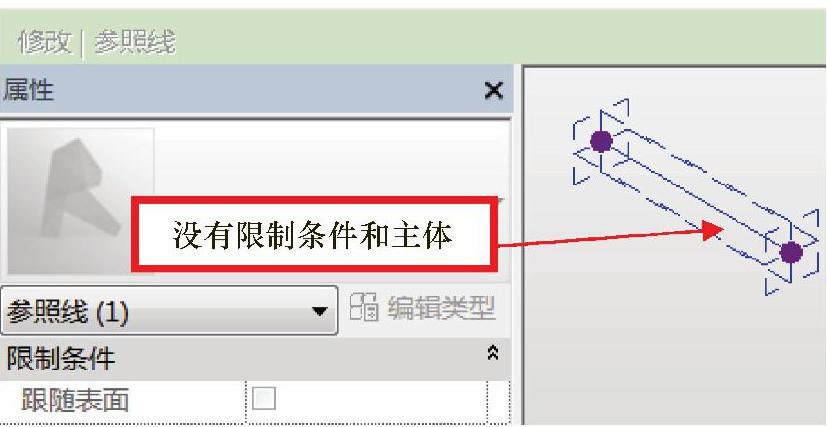

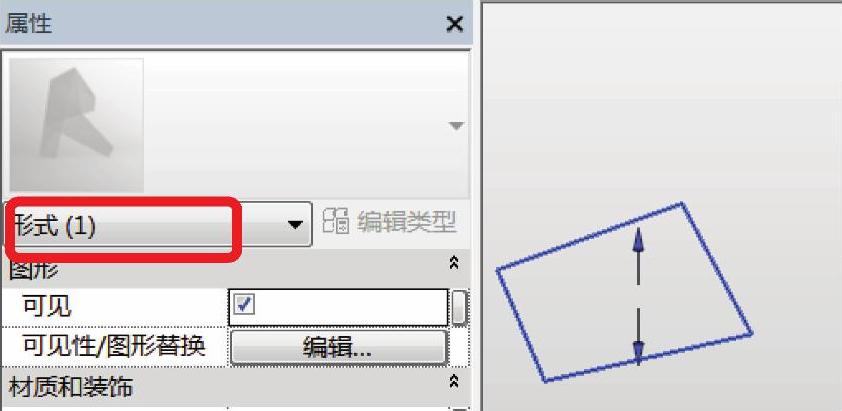

4）接下来演示一种创建体量面模型的特殊方法。单击“矩形”绘制工具，选择“在面上绘制”，并勾选选项栏上的“根据闭合环生成表面”，在标高1平面上绘制任意尺寸的矩形，单击确认矩形第二个点的同时面模型自动生成，完成后，按两次＜Esc＞键退出，再选中生成的体量面模型，观察“属性”栏，发现显示为“形式（1）”，如图6-90所示。打开“三维捕捉”，发现不仅有线还有参照点，如图6-91所示。单独选中一条线，发现没有限制条件和主体，如图6-92所示；单独选中点，有主体，如图6-93所示。

图6-90

图6-91

图6-92

图6-93

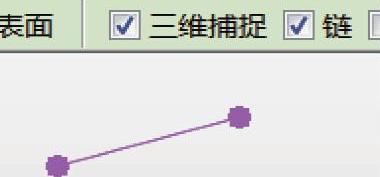

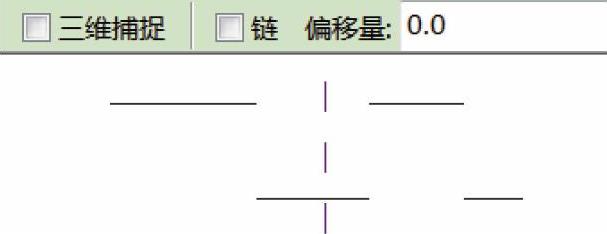

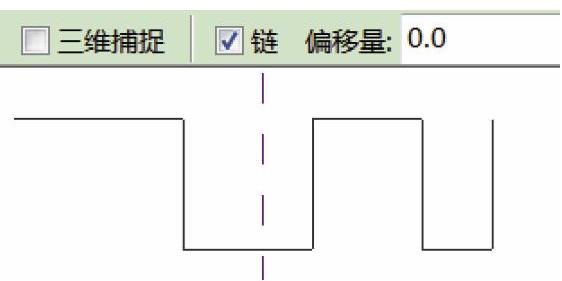

5）“链”，即连续绘制之意。如图6-94所示，执行“直线”命令依次从左到右单击折线的起点、转角、终点，此时若勾选“链”，则中间线段会首尾连续。若没有勾选“链”，中间线段就不连续，如图6-95所示。

图6-94

图6-95

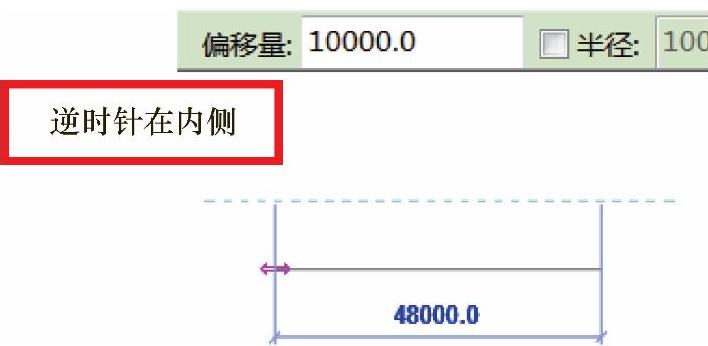

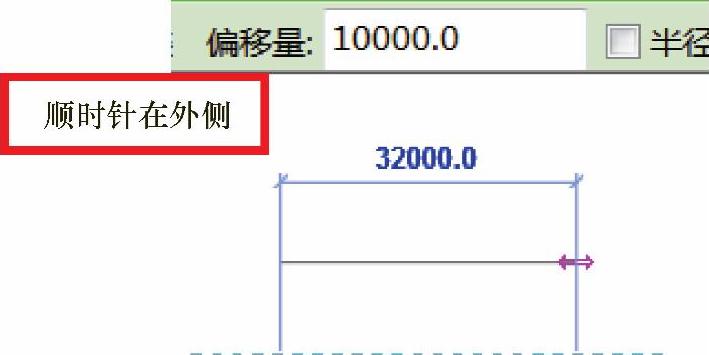

6）熟练使用选项栏上的“偏移、半径”的功能能够提高工作效率，不过偏移和半径在这里只能“二选一”。勾选“偏移”，设置偏移量为“10000”，绘制直线时，若是顺时针方向绘制，线在外侧，预览图像如图6-96所示；若是逆时针方向绘制，线在内侧，预览图像如图6-97所示。此外，在绘制封闭图形时，如果设置了正数偏移值，也会使形状产生向外侧偏移的预览图像。这里注意，如果设置的偏移量为负数，效果则恰恰相反。

图6-96

图6-97

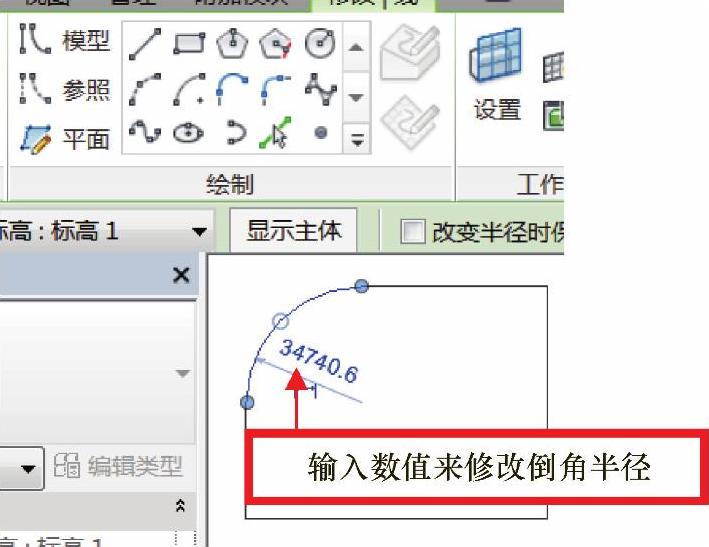

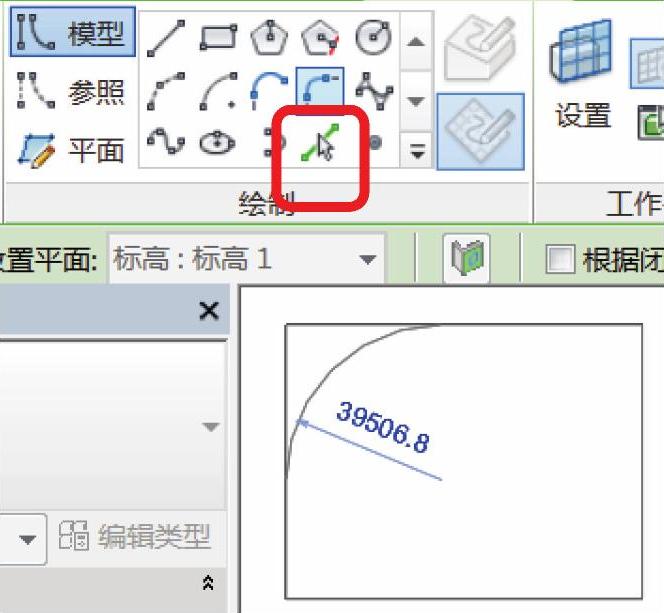

执行“直线”命令开始绘制，在偏移量为0、“半径”未勾选时，绘制两条线构成直角，再单击“绘制”面板中的“圆角弧”，将夹角修改为倒角，如图6-98所示。此外，如果绘制时勾选选项栏上的“半径”，输入数值即可在绘制直线时直接生成圆弧，而且半径亦可以通过选中它时出现的临时尺寸来更改，如图6-99所示。

图6-98(www.daowen.com)

图6-99

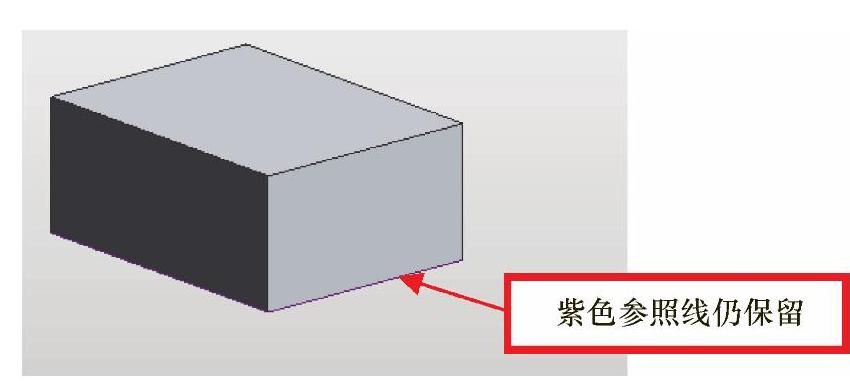

7）用参照线再绘制一次，需要注意的是，在生成形体之后，线条仍然会保留，如图6-100所示。

图6-100

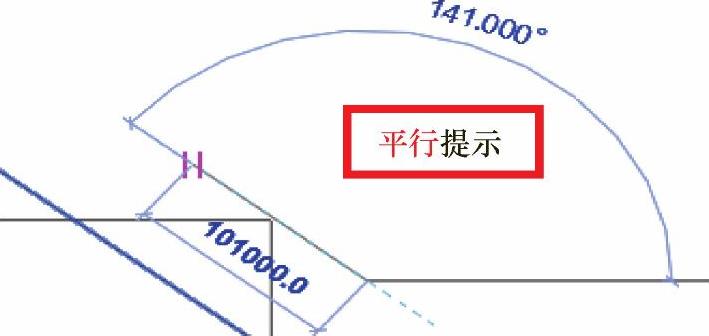

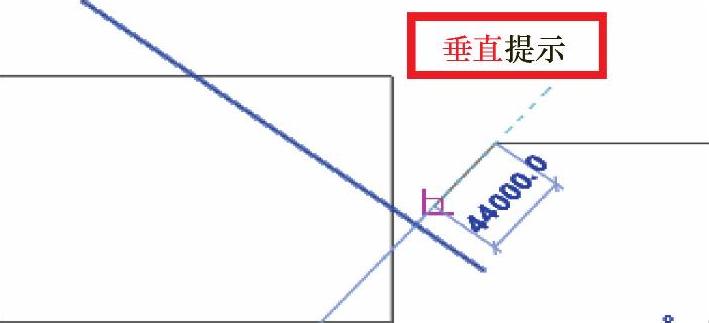

8）绘制时会捕捉到与相近图元的特殊关系并提示，如延伸、垂直或者平行，如图6-101和图6-102所示，还可按提示输入长度。

图6-101

图6-102

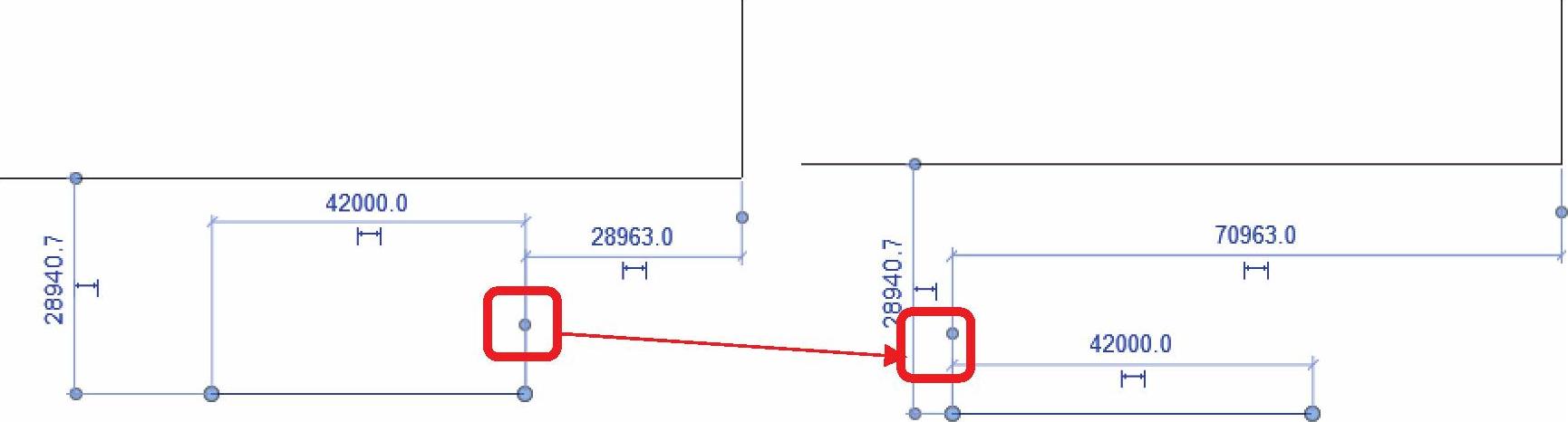

9）可以移动临时尺寸标注的界限来检查互相之间的几何关系，如图6-103和图6-104所示。

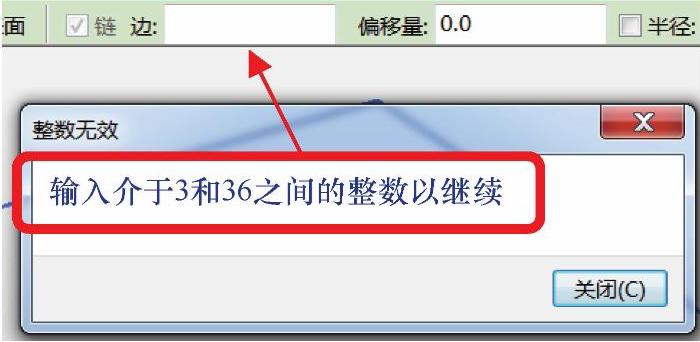

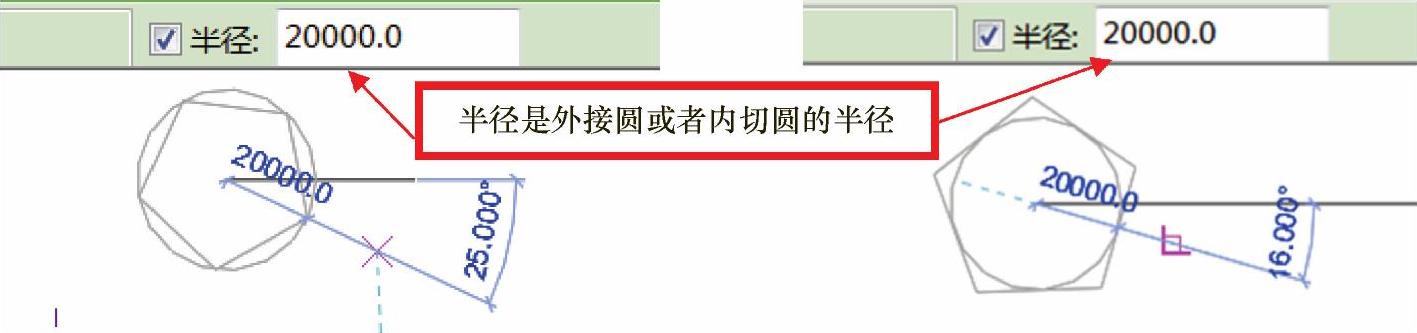

10）在体量里，选用模型线，当执行“矩形”“多边形”或者“直线”等绘制命令时，软件在选项栏上显示差别不大，都是“修改放置线”，如图6-105、图6-106和图6-107所示。这里，如果选用参照线，亦是如此。不过要注意，“偏移”命令对于这三者作用如前面叙述一样，而“半径”不同，绘制直线或矩形时，半径作用是形成倒圆角，对于内接或者外切多边形而言，半径定义的圆的半径数值，如图6-108和图6-109所示。并且在绘制多边形时，选项栏上“边”的值是介于3和36之间的整数，如图6-110所示。

图6-103 图6-104

图6-105

图6-106

图6-107

图6-108 图6-109

图6-110

本节总结起来，主要有以下几点：

1）绘制形状是要特别注意设置好任务栏处的选项，减少后续修改步骤。

2）参照线和模型线的区别很大，但是能互相转化。

学完本节以后，可进行以下拓展练习：

1）用参照线和模型线分别绘制圆创建形状。

2）移动临时尺寸标注的界限控制点，调整被捕捉测量图元的位置。
