以上是对属性的介绍,接下来对主要的常用属性添加参数,并观察它们的变化情况。关闭当前的体量文件,新建另外一个体量文件。

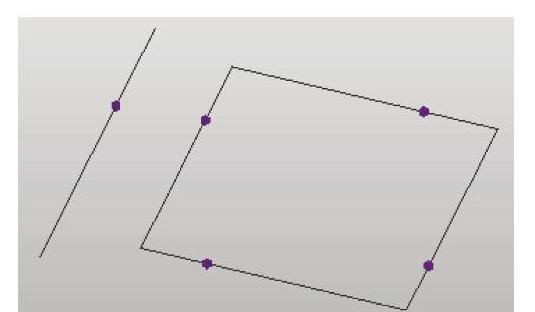

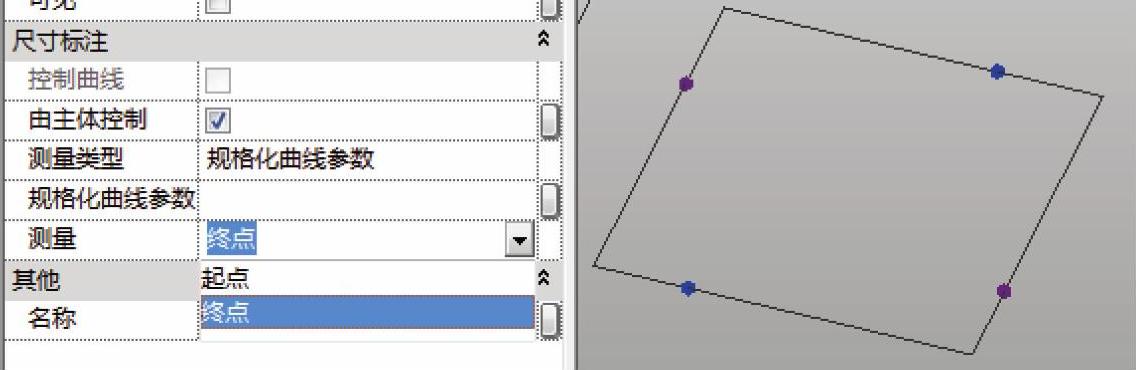

1)在标高1平面上以模型线绘制一个矩形,在旁边绘制一条单独的线段,如图5-40所示。在这5条模型线上都各加一个参照点,选中其中位于矩形对边的任意一对参照点,在“属性”栏修改其“测量”属性为“终点”,如图5-41所示。


图5-40


图5-41


图5-42


图5-43

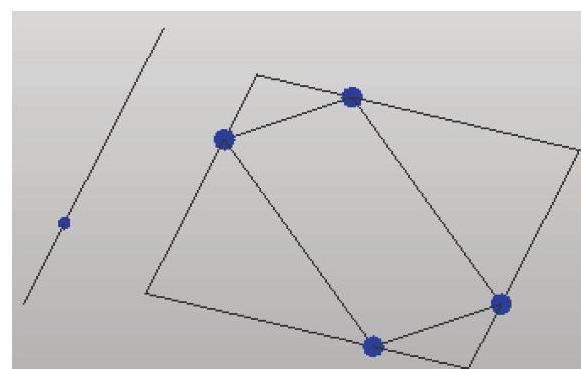

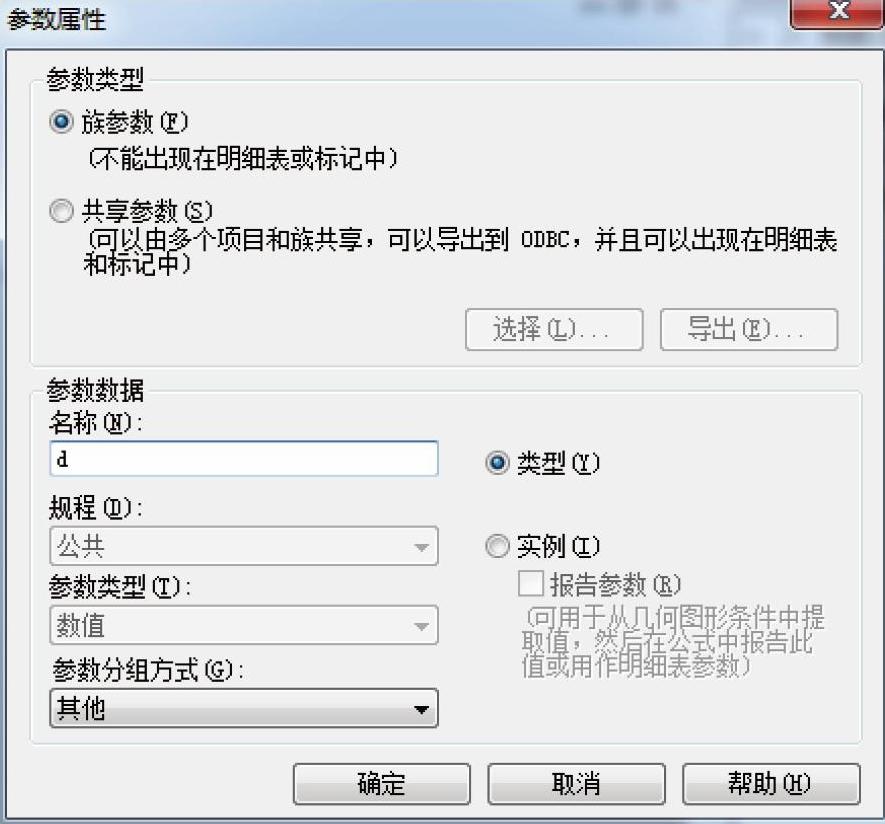

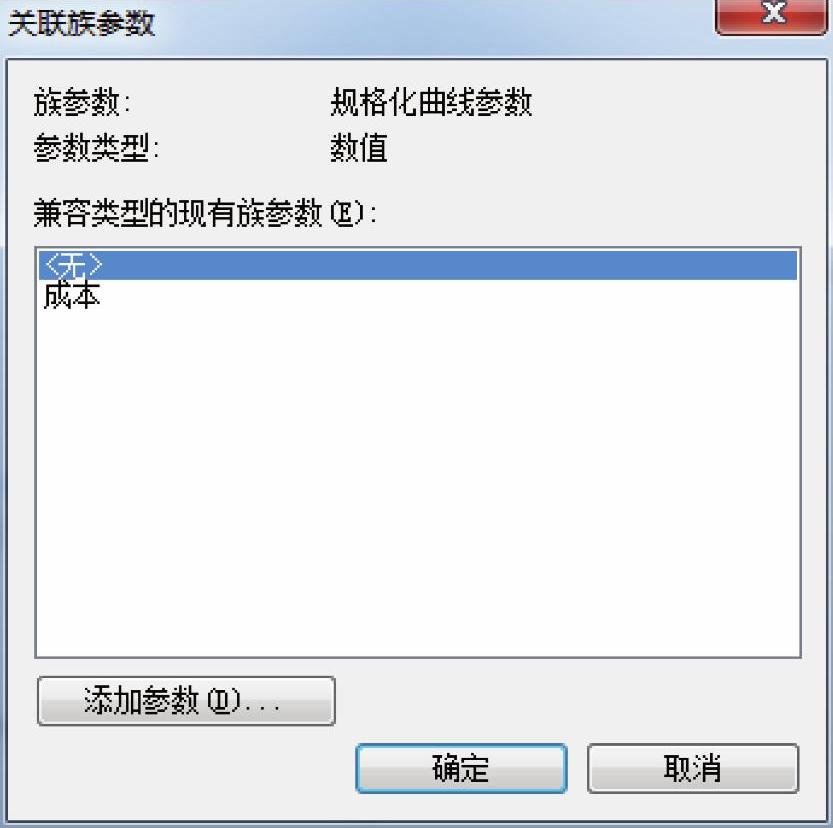

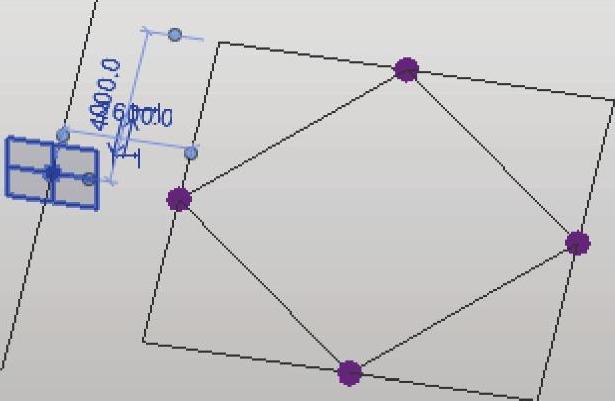

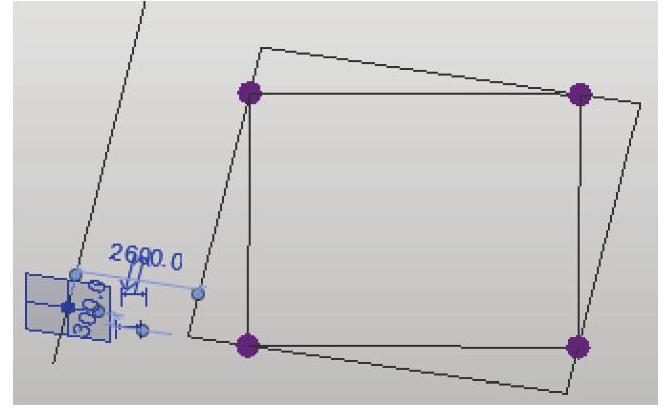

打开选项栏的“三维捕捉”,以“链”的方式把矩形上的4个参照点连接起来978-7-111-55826-2-Part01-554.jpg,绘制完毕以后按<Esc>键两次退出绘制命令。选中矩形和线段上的5个参照点,在“属性”栏上方的下拉列表中978-7-111-55826-2-Part01-555.jpg检查有没有多选其他图元,再单击978-7-111-55826-2-Part01-556.jpg的“关联族参数”按钮978-7-111-55826-2-Part01-557.jpg,打开“关联族参数”对话框,如图5-42所示。单击“添加参数”按钮,打开“参数属性”对话框,命名参数为“d”,如图5-43所示。单击“确定”按钮关闭对话框。我们会发现因为连线而形成的四边形变成了旋转45°的一个矩形。选中线段上的点移动位置,观察矩形的变化,如图5-44、图5-45和图5-46所示。


图5-44


图5-45


图5-46

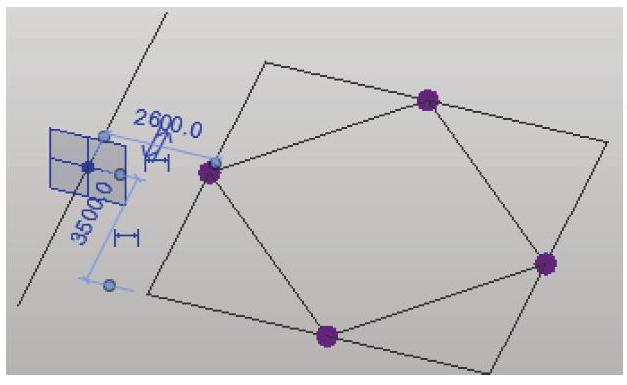

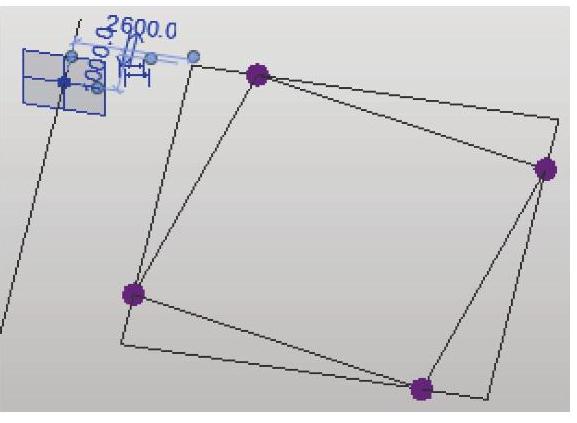

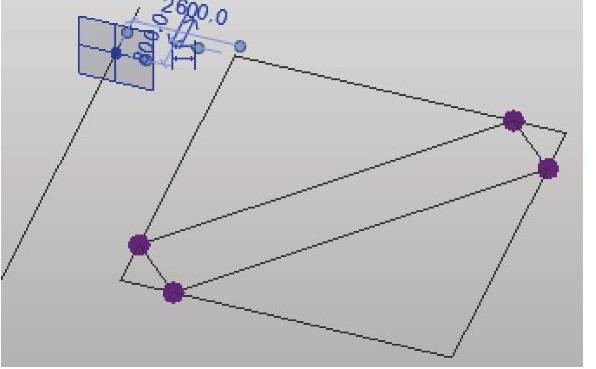

2)选中矩形上的4个参照点,把“测量”属性都改为“起点”,选中线段上的点移动位置,观察矩形的变化,如图5-47、图5-48和图5-49所示。


图5-47


图5-48


图5-49

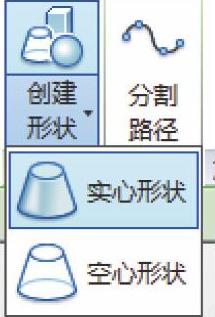

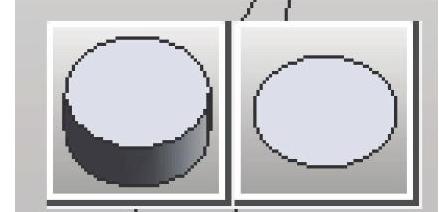

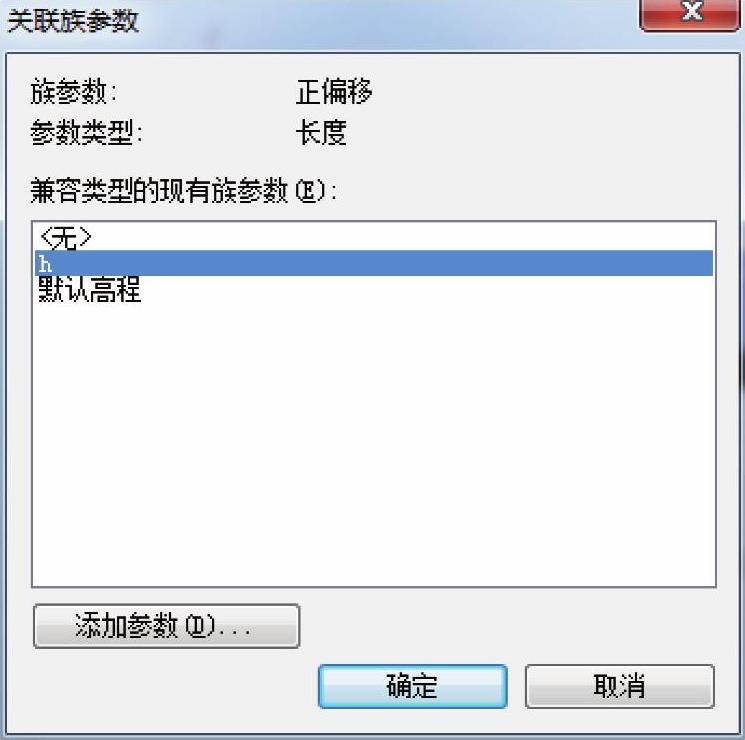

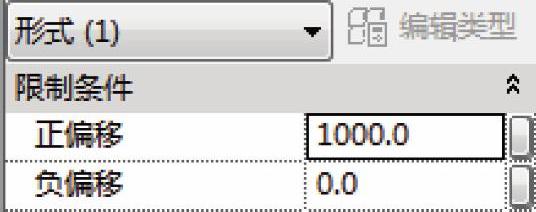

3)在矩形内部以参照线绘制一个圆形,选中它,单击菜单栏“创建形状”下的“实心形状”,如图5-50所示。选择预览图像中的圆柱,创建一个圆柱体,如图5-51所示,保持对圆柱体顶面的选择,在“属性”栏中单击“正偏移”属性后面的“关联族参数”按钮(图5-52),打开“关联族参数”对话框,单击“添加参数”按钮,打开“参数属性”对话框,命名参数为“h”,如图5-53所示,单击“确定”按钮关闭对话框。注意在“关联族参数”对话框里,要选中这个刚刚添加的参数“h”,再单击“确定”按钮,如图5-54所示。


图5-50


图5-51


图5-52

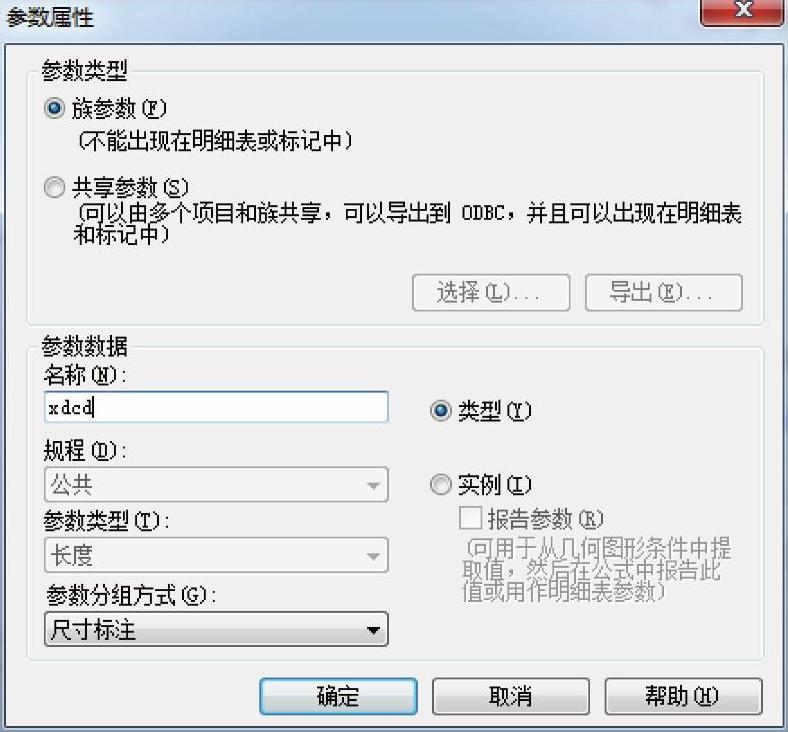

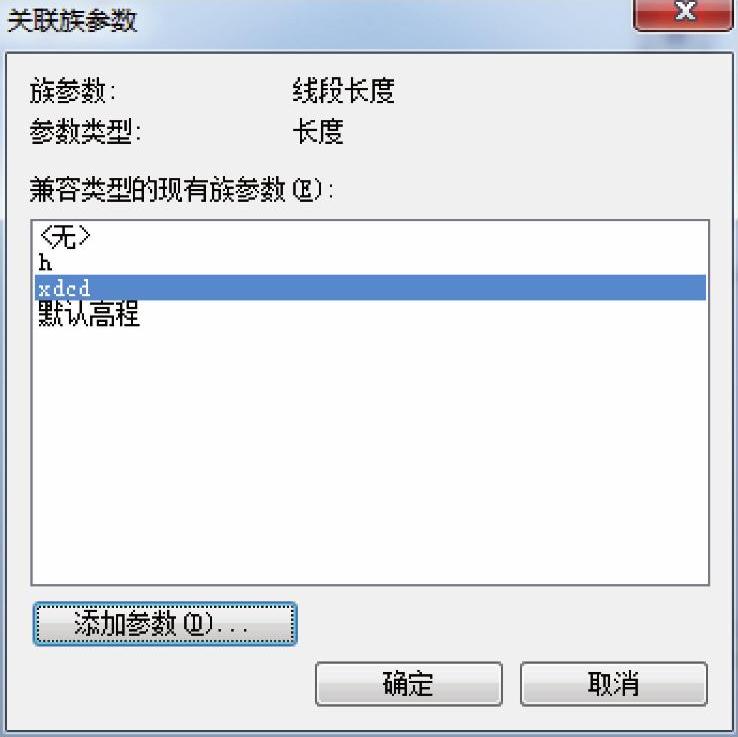

然后选中线段上的参照点,把它的测量类型改为“线段长度978-7-111-55826-2-Part01-567.jpg,单击“线段长度”属性后面的“关联族参数”按钮,打开“关联族参数”对话框,单击“添加参数”按钮,命名参数为“xdcd”(表示“线段长度”),如图5-55所示。单击“确定”按钮关闭对话框,如图5-56所示。


图5-53


图5-54


图5-55


图5-56

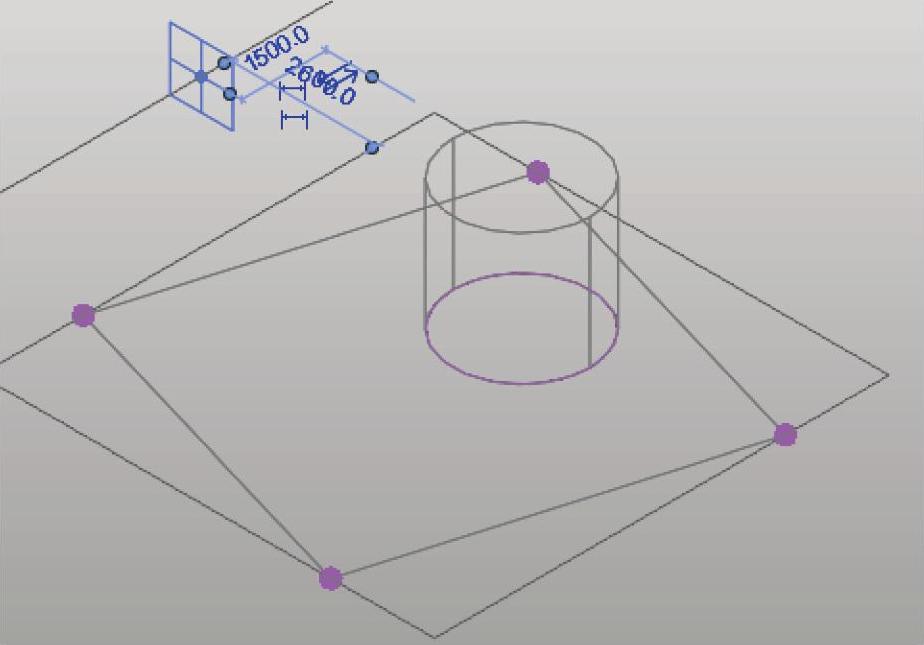

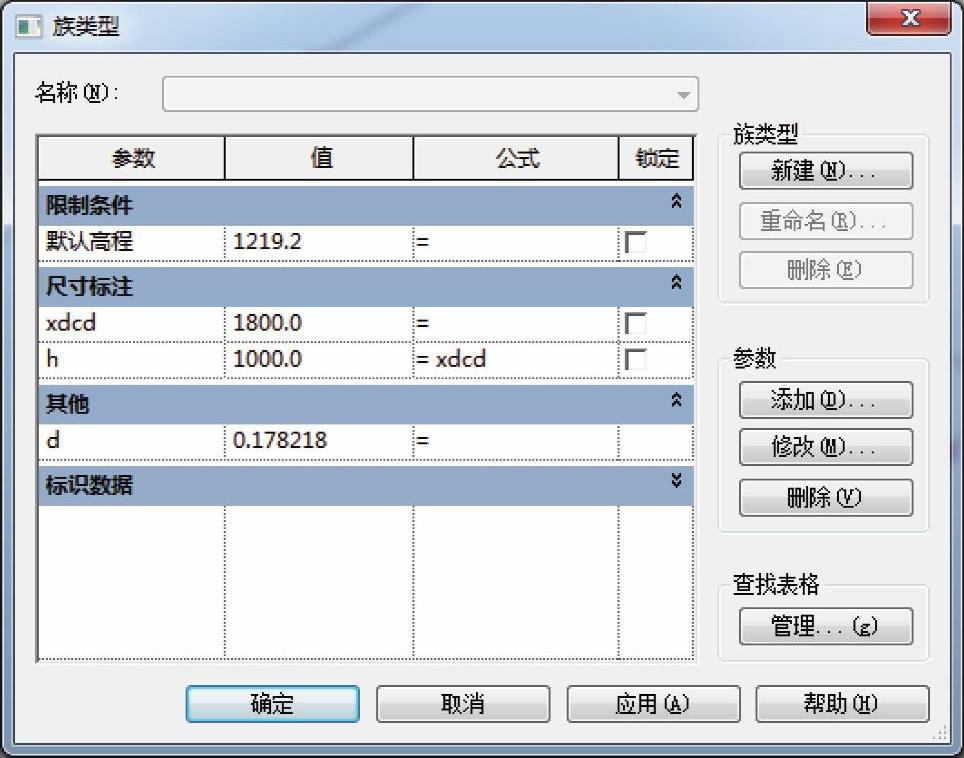

4)单击978-7-111-55826-2-Part01-572.jpg打开“族类型”对话框,在参数“h”后面的“=”号文本框中输入“xdcd”,如图5-57所示,表示圆柱体的高度将受参数xdcd的控制。拖曳线段上的参照点,观察圆柱体的变化,如图5-58和图5-59所示。

5)在线段上再加一个参照点,选中它,把“显示参照平面”属性改为“始终”978-7-111-55826-2-Part01-573.jpg,单击“旋转角度”后的“关联族参数”按钮,打开“关联族参数”对话框,单击“添加参数”按钮,命名为“xzjd”(表示“旋转角度”),单击“确定”按钮关闭对话框。单击“设置工作平面”,选择该参照点默认显示的平面为工作平面978-7-111-55826-2-Part01-574.jpg,以模型线随意画几个图形作为观察旋转效果的标记。

6)单击978-7-111-55826-2-Part01-575.jpg打开“族类型”对话框,在参数“xzjd”后面的“=”号文本框中输入“xdcd/1mm∗1°”,即用“除以1毫米”先消去xdcd这个参数的长度单位,再用“乘以1°”来加上角度的单位,这样该公式的结果就能符合参数“xzjd”的要求。如果觉得转得太快,可以把“1mm”改为“200mm”978-7-111-55826-2-Part01-576.jpg。这里要注意汉字输入法状态下输入的数字和符号可能会导致公式错误,所以务必切换为英文输入法。

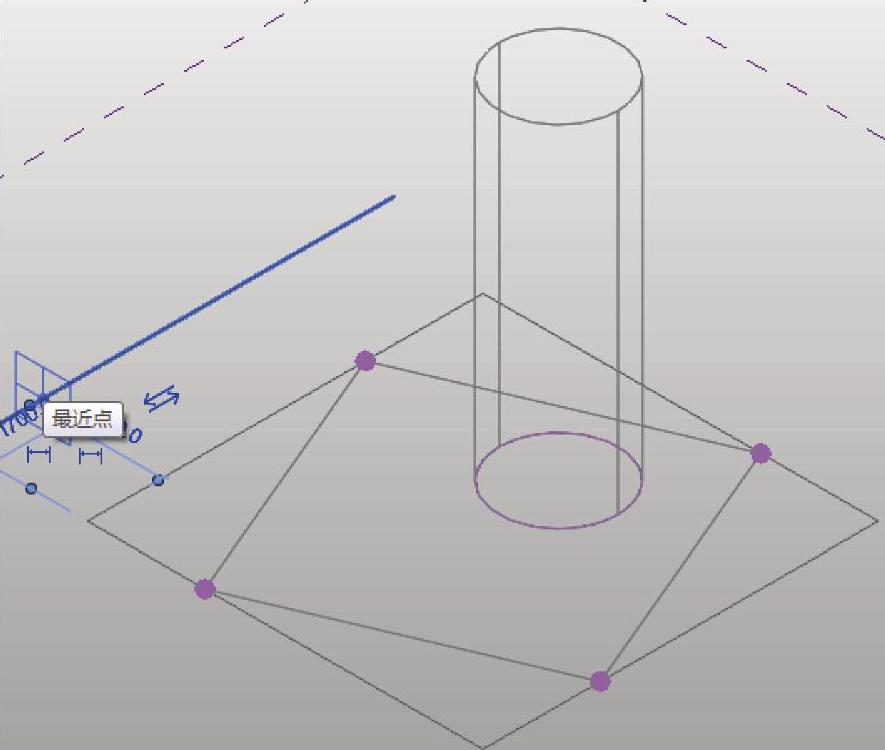

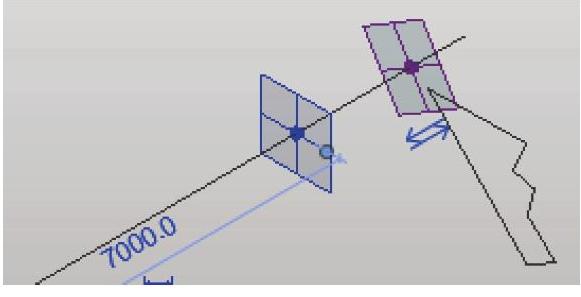

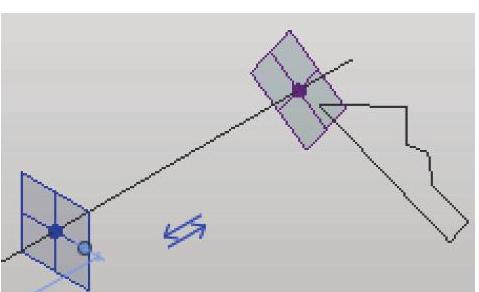

7)拖曳线段上的第一个参照点,观察后放置的参照点的变化,会看到距离的变化通过公式传递给角度参数而产生了旋转的效果,如图5-60和图5-61所示。


图5-57


图5-58


图5-59


图5-60


图5-61

通过上面的观察和练习,我们初步了解了参照点的主要属性。灵活运用这些属性,可以给工作带来极大的便利,也能使工作成果更加丰富多彩。

本节总结起来,主要有以下几点:

1)单击各属性后的“关联族参数”按钮,观察每个属性的类型。

2)尝试给属性加参数,并赋予参数值。
