1）新建概念体量，在标高1平面上绘制模型线和参照线各一条，放置一个参照点，画一个参照平面，并将其命名为“AA”，选中标高1并复制一个新标高。

2）执行“点图元”命令，再单击，光标移动到模型线的端点处，会看到有一个蓝色实心圆点，状态栏提示，此时单击鼠标左键，光标处的预览图形会变为放置点的状态，状态栏提示为，然后在端点旁边单击鼠标左键，完成放置第一个参照点。这时拖动模型线的这个端点，会看到刚刚放置的参照点会跟随移动。选中这个参照点，在“属性”栏的“名称”一行中选择“模型线”。

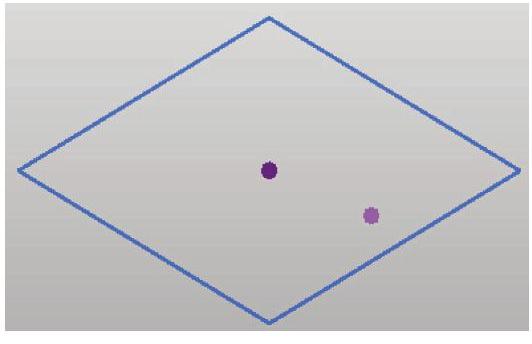

3）对参照线也执行同样的操作，加一个参照点，并把名称设为“参照线”。在对第一轮放置的那个参照点加点时，工作平面选择垂直或者水平都可以，会有预览图像，按＜Tab＞键在3个平面之间切换，确认以后进入放置状态，会显示一个更大的外框，光标处出现浅色的预览图像，如图5-1所示。

4）将后加的这个参照点名称设为“参照点”。也就是说，先前放置的参照点将作为后加的这个参照点的主体，带动它一起变化。

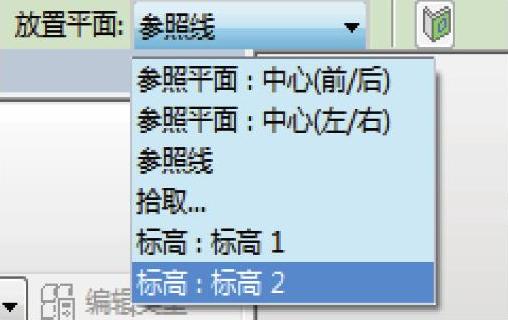

5）执行“点图元”命令，在选项栏中将“放置平面”切换为标高2，加一个点，名称设为“标高2”，如图5-2所示。

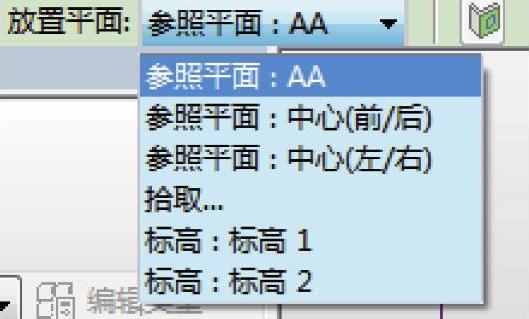

6）执行“点图元”命令，在选项栏选择开始时绘制的“参照平面：AA”，然后加一个点，再把点的名称改为“参照平面”，如图5-3所示。

图5-1

图5-2

图5-3(www.daowen.com)

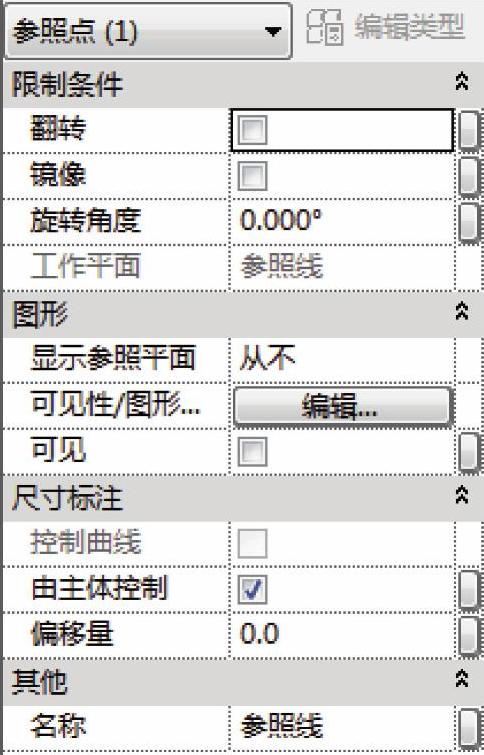

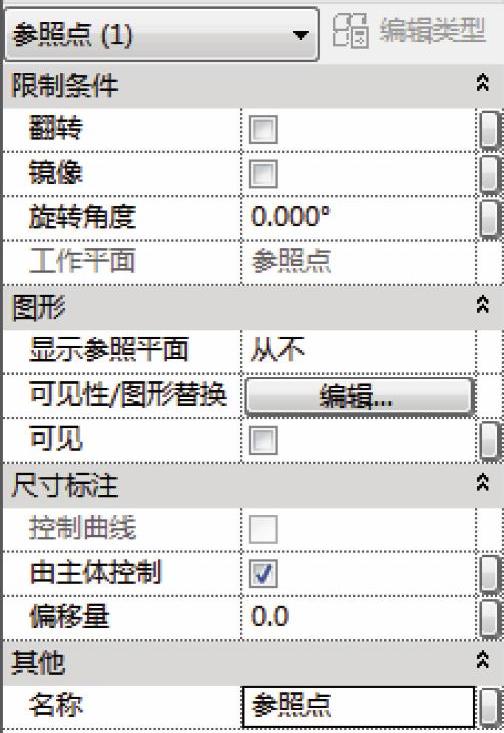

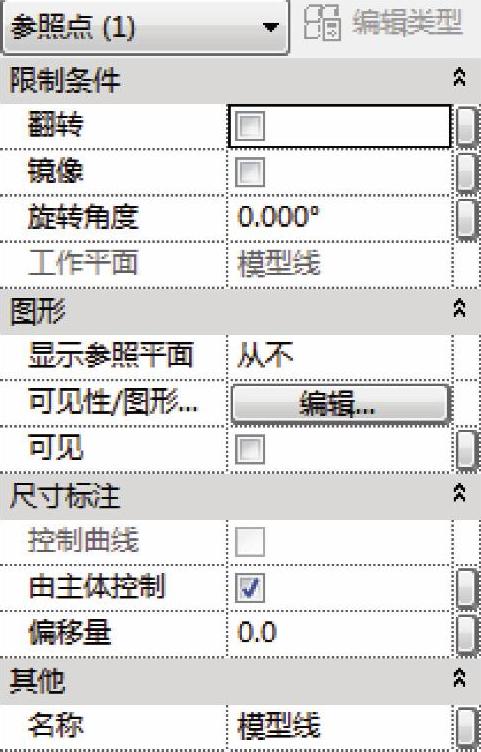

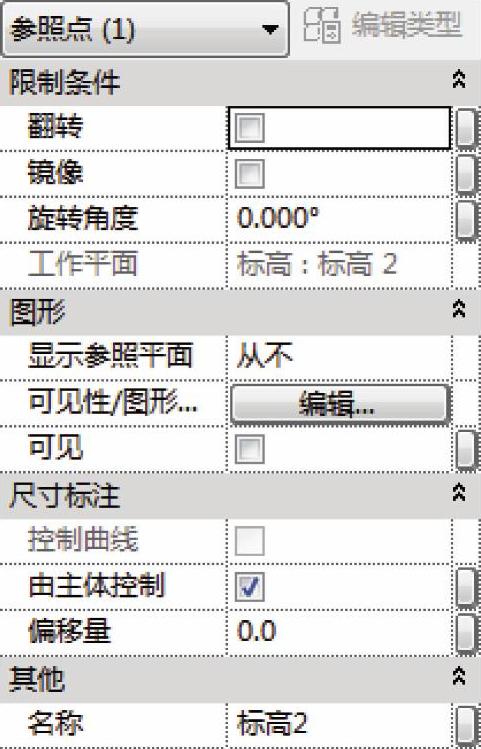

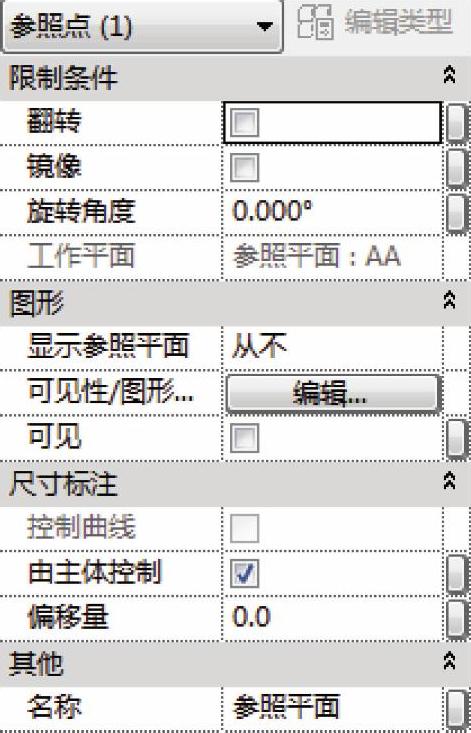

7）现在已经创建了5个参照点，而且它们分别位于不同的主体上。这5个参照点共同的特征是：虽然主体不同，但是都与主体的参照平面有关。接下来逐一选中，查看“属性”栏，观察它们互相之间的区别，如图5-4、图5-5、图5-6、图5-7和图5-8所示。可以看出，除了名称和工作平面不同以外，其他参数没有任何区别。而这个名称是为了区别各自的主体，在放置以后才加上去的。所以本节之后的内容，就只用放在标高2的参照点来讨论其属性即可。其他主体的就不逐个去尝试了。

图5-4

图5-5

图5-6

图5-7

图5-8
