选择“自适应公制常规模型.rft”作为样板，建立一个自适应构件族，其中的一个自适应点用于在路径上给整个构件定位，其余的4个造型操纵柄点用于拾取控制轮廓的样条曲线，从而实现“只需调整曲线就可以修改一组相关构件的形状”的目标，而且这些形状的几何特征保持连续。构件中把造型操纵柄点的“受约束”属性都设置为“XY平面”，以保证构件自身的所有点都位于同一个平面，且在放置位置垂直于该路径。

1）新建概念体量，在默认三维视图中复制标高1生成标高2，选中标高2，单击临时尺寸标注中的数字，输入高度“4000”。在“项目浏览器”中切换到楼层平面标高1视图，使用模型线绘制一条S形的样条曲线和两条直线，绘制方向为从上到下，其中曲线在最左边，两条直线排列在右侧，最右边的直线作为放置构件的路径，如图4-215所示。注意，用于控制外形轮廓的控制线都要比路径略长一点。在选项栏的“放置平面”下拉列表中选择“标高2”平面，绘制如图4-216所示的另外一条样条曲线和一条直线，方向也是从上到下。切换回三维视图观察，如图4-217所示。

图4-215

图4-216

图4-217

2）新建族，选择“自适应公制常规模型.rft”作为样板，单击“创建”选项卡“绘制”面板中的“点图元”，注意检查选项栏里“放置平面”属性是否为“标高：参照标高”（图4-218）。放置5个参照点，互相位置关系如图4-219所示。选中右下角的点，单击菜单栏的“使自适应”，把它转为自适应点，选中另外4个参照点，在“属性”栏中把它们的“自适应构件”属性改为“造型操纵柄点（自适应）”，“受约束”属性改为“XY平面”，如图4-220所示。

图4-218

图4-219

图4-220

3）单击“绘制”面板中的“参照”，使用“直线”工具，把4个造型操纵柄点连接起来，注意一定要勾选选项栏的“三维捕捉”复选框，如图4-221所示。注意在连接完成以后要进行检查，方法是选中一个造型操纵柄点，把它拖动一段距离改变其位置，观察与之相连的参照线有没有跟着一起移动，如图4-222所示。

4）单击选中参照线，系统默认会选中整个相连的线链，再单击菜单栏上的“创建形状”，预览图像提示可以生成的结果有两个（图4-223），分别为实心拉伸形状和一个没有厚度的单面。选择左侧的实心形状，并在“属性”栏中调整“正偏移”属性的值为“100”，如图4-224所示。

图4-221

图4-222

图4-223

图4-224

5）单击菜单栏的“载入到项目中”，如果软件只打开了刚才创建的体量族和正在操作的自适应构件，那么该自适应构件族就会直接载入到体量族里，同时因为是首次载入，所以在光标处会有这个族的预览图像。单击右侧作为路径的线段即可放置该构件族的一个实例。默认的放置方式为连续放置，按＜Esc＞键可以取消当前的放置命令。如果再次放置，可在体量族中单击“创建”选项卡下的“构件”，并确认放置方式为“放置在面上”，如图4-225所示，以保证在主体图元的选定面上进行放置。如果是曲线形式的路径，则单击直线路径上的任意一点，就可以放置一个自适应构件，如图4-226所示。

图4-225

图4-226(www.daowen.com)

6）放置后，移动光标靠近矩形板的端点位置，当只以蓝色高亮的方式显示单个实心圆点时单击选中它（图4-227），同时出现提示信息，显示该点的类型和受约束情况。也可以配合＜Tab＞键单击选中它，选中以后再单击菜单栏的“拾取新主体”，如图4-228所示，再移动光标至对应的那条轮廓线，轮廓线变成蓝色高亮（表示处于待选择的状态），单击即会将其拾取为主体，如图4-229所示。

图4-227

图4-228

图4-229

构件的顶点也会立即移动到这条模型线上，并带动族中几何形状的改变，如图4-230所示。接着，依次操作其他的3个端点，拾取到对应位置的轮廓线上。如果将形状的端点拾取到不具有对应关系的轮廓线上时，软件可能会提示无法生成此族类型，所以要注意拾取主体时的顺序，原则是保持原有形状的点位顺序，避免产生交叉。完成后，当光标靠近族中形状的表面时，会以蓝色高亮的方式显示族中的几何形状的轮廓，可以看到在路径上的自适应点和在轮廓控制线上的造型操纵柄点，如图4-231所示。

图4-230

图4-231

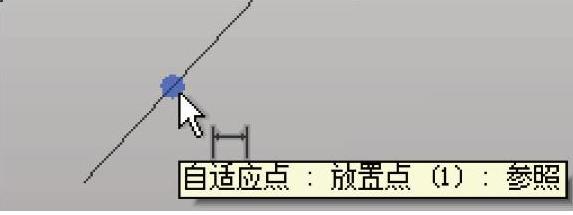

7）选中构件，按住＜Ctrl＞键，再把光标放在构件表面后按住鼠标左键拖动，复制几个构件，会看到拉伸形状的4个角的顶点始终保持在轮廓控制线上，如图4-232所示。复制完成后可以进一步控制构件间的尺寸关系。单击“创建”选项卡“尺寸标注”面板中的“对齐尺寸标注”，将光标移动到路径上，移动时注意查看，当捕捉到自适应点时，该点会以蓝色高亮的方式显示为一个大圆点，单击即可开始标注，如图4-233所示。标注完成后尺寸标注会处于被选中状态，单击符号可以给构件添加等分限制的约束条件，如图4-234所示。再加一个关于两端的构件的标注，对这个标注添加参数以后，就可以用这个参数来控制整个构件的总宽度。

图4-232

图4-233

图4-234

图4-235

8）注意，当在长度方向上路径长度大于轮廓线，选中一个放好的自适应构件按住＜Ctrl＞键向路径的其中一端拖动复制时，比路径短的轮廓线上的造型操纵柄点会脱离轮廓线。为了使轮廓控制线能够始终全部控制路径上各个构件的形状，应该避免发生这种情况。

9）尝试测试由3个造型操纵柄点和造型操纵点5个造型操纵柄点控制的自适应构件装饰板，并将体量族载入项目中。载入前可以先选中全部的模型线，在“属性”栏中关闭模型线的可见性，以使辅助线在项目环境中不可见。图4-235中的装饰板构件，曲线一侧的边，是使用“通过点的样条曲线”连接各个造型操纵柄点来形成的，这样创建的装饰墙板的边缘呈流线型的连续变化，更具观赏性。

10）注意选中造型操纵柄点后再去拾取控制轮廓线为主体时，状态栏会提示“拾取曲线，为点定义与给定面相交的主体交点”。若轮廓控制线在长度方向小于路径，放置在靠近路径端点一侧的构件的XY平面可能会与轮廓线没有交点，则光标移至控制线上不显示蓝色预选提示，如图4-236所示。

图4-236

本节总结起来，主要有以下几点：

1）路径用于给构件定位，轮廓控制线用于调整形状。

2）尝试在构件中增加造型操纵柄点的数量，也增加更多的轮廓控制线，使装饰墙的一侧有更丰富的变化。
