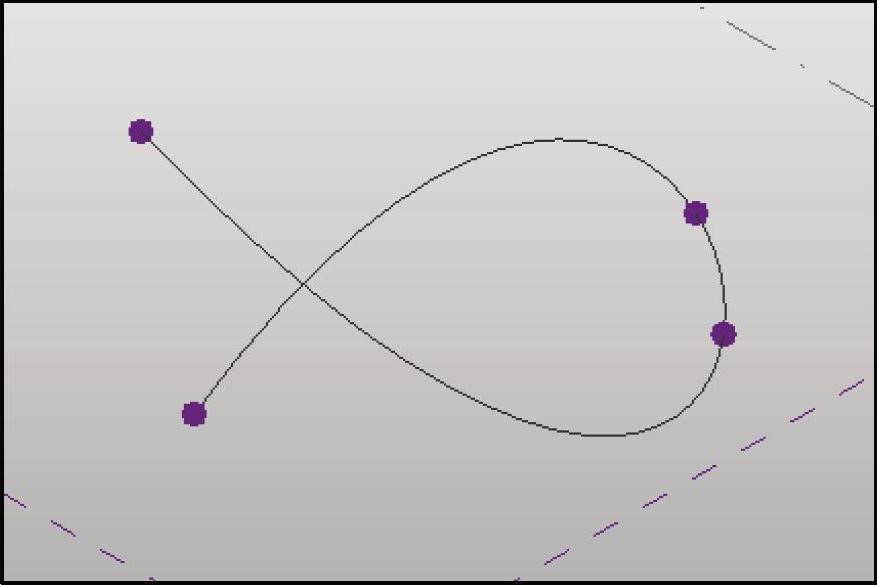

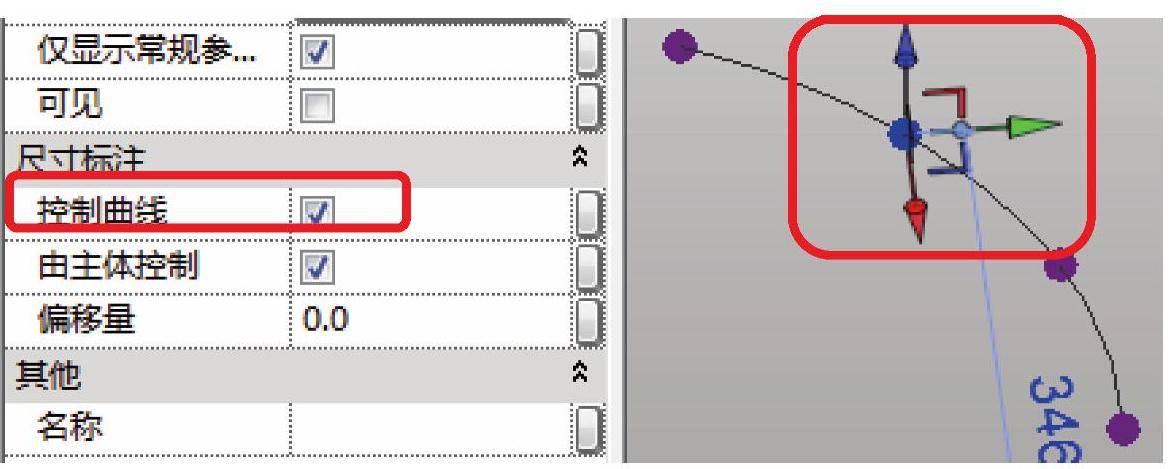

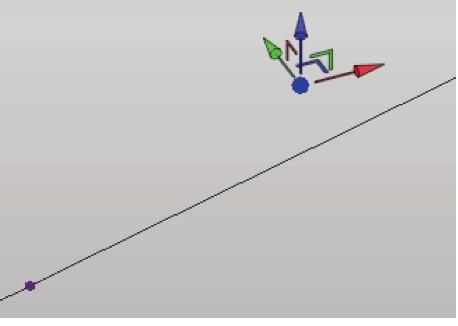

1）在其他位置上再放置4个点，并用“通过点的样条曲线”连接它们。选中一个位于曲线上的点，取消对“控制曲线”的勾选，那么该点和曲线上所相邻的上下各一个点的连接将会断开，从曲线上脱离出来，成为独立的点。按住蓝色箭头向上拖动，曲线不会跟着变化，因为曲线已经基于其他的点重新生成了形状。在本例中，因为总共有4个点，所以在取消中间点的“控制曲线”属性以后，其余的3个点连成了一条新的曲线，见图4-201与图4-202的对比。

图4-201

图4-202

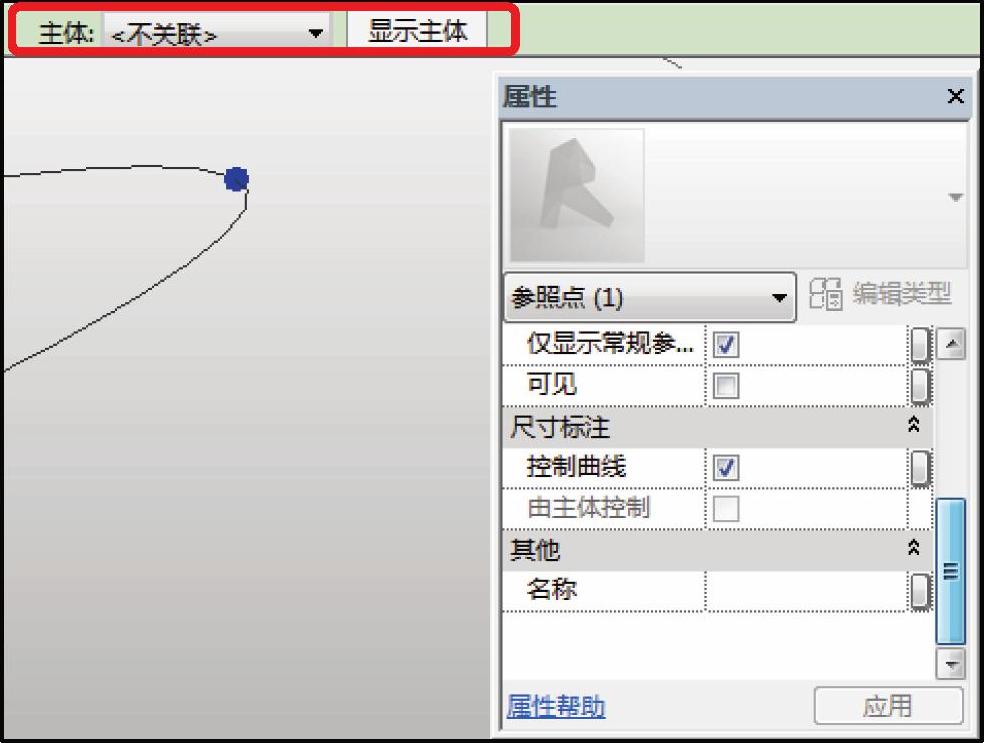

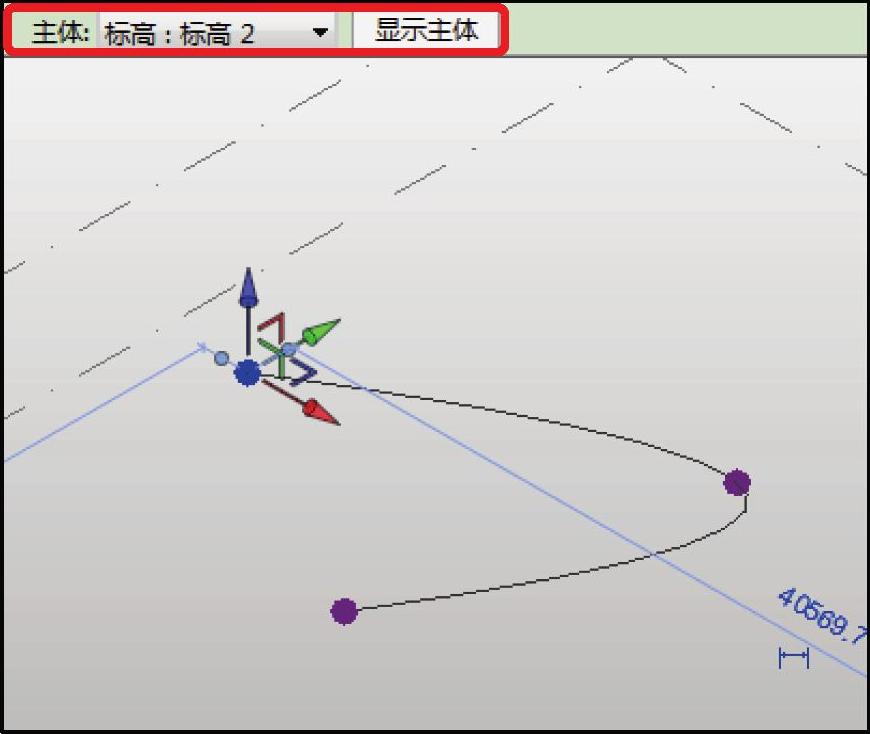

2）选择之前曲线上的一个点，取消对“由主体控制”的勾选，选项栏里的主体属性会变为“不关联”，当把曲线上其他点的主体设为标高2，再修改标高2的高度时，除了这个点之外的其他的点都会移动。但是它还是停留在曲线上并对曲线的形态有控制作用，见图4-203与图4-204的对比。

图4-203

图4-204

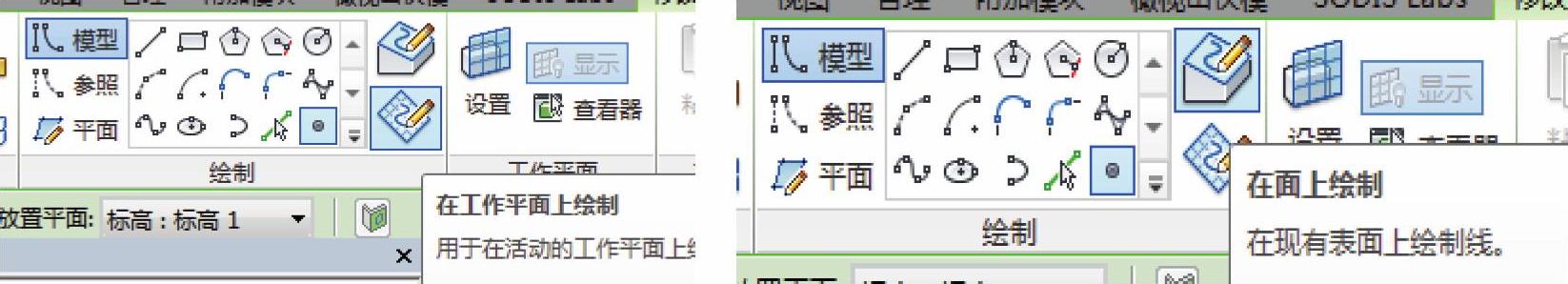

3）在曲线上加点时，有两种方式，分别是“在面上绘制”和“在工作平面上绘制”，如图4-205所示。它们之间的区别是：在面上绘制，可以把点加到曲线上，点的默认图形表示为一个比较小的紫色圆点，只能沿着曲线移动；在工作平面上绘制，虽然光标捕捉到曲线，曲线也会蓝色高亮显示，但是放置的点并没有以曲线为主体，外观仍是较大的紫色圆点。

图4-205

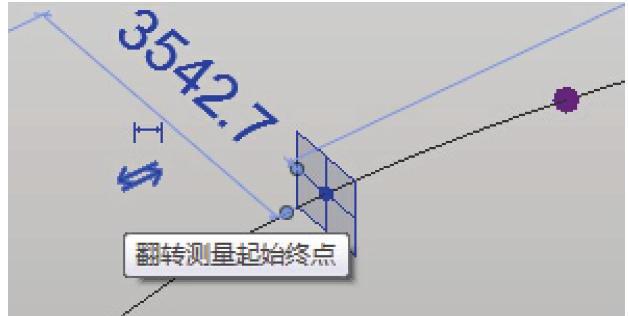

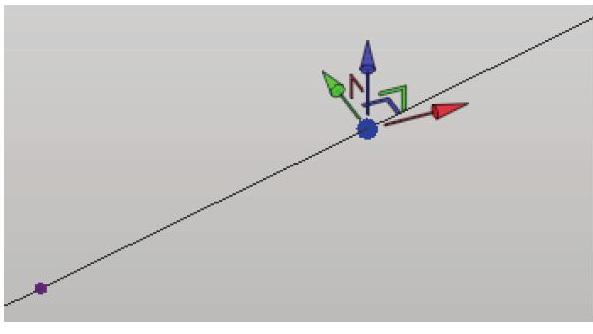

4）分别选中曲线上的点进行观察，可以看到，小的圆点显示了一个与路径该位置相垂直的工作平面、与相邻图元之间的临时尺寸标注，以及一个“翻转测量起始终点”的图标，如图4-206所示大的圆点则显示了三维控件（图4-207），拖动它，会离开曲线（图4-208），选项栏上的信息也显示该点并不以曲线为主体，刚才只是和曲线在空间位置上重合了。

图4-206

图4-207(www.daowen.com)

图4-208

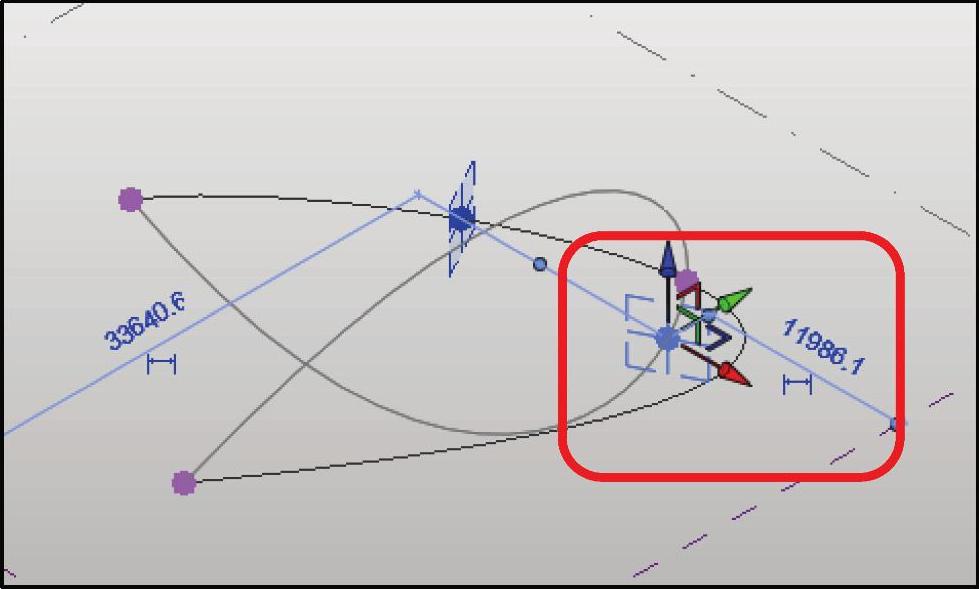

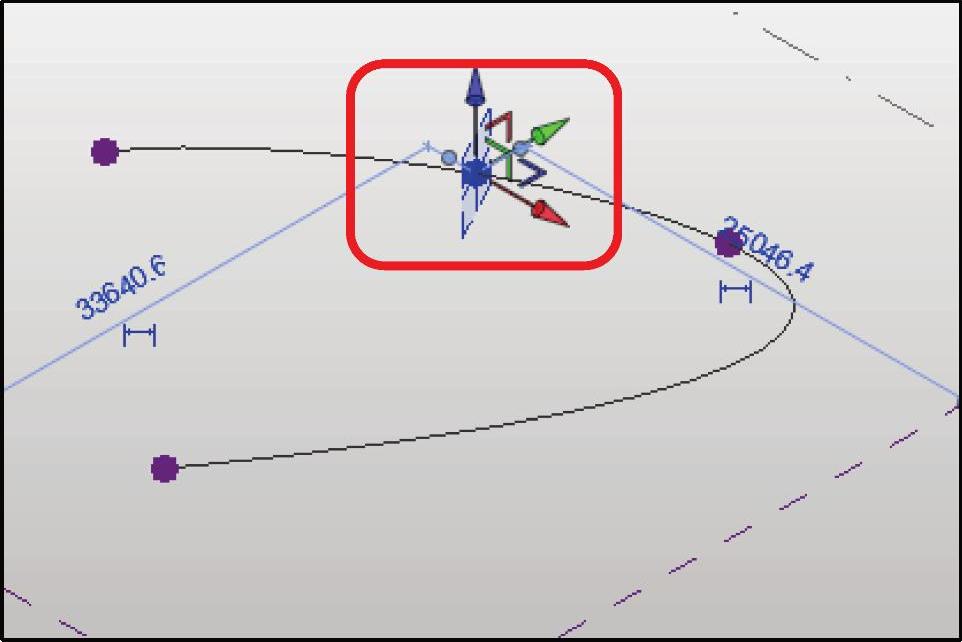

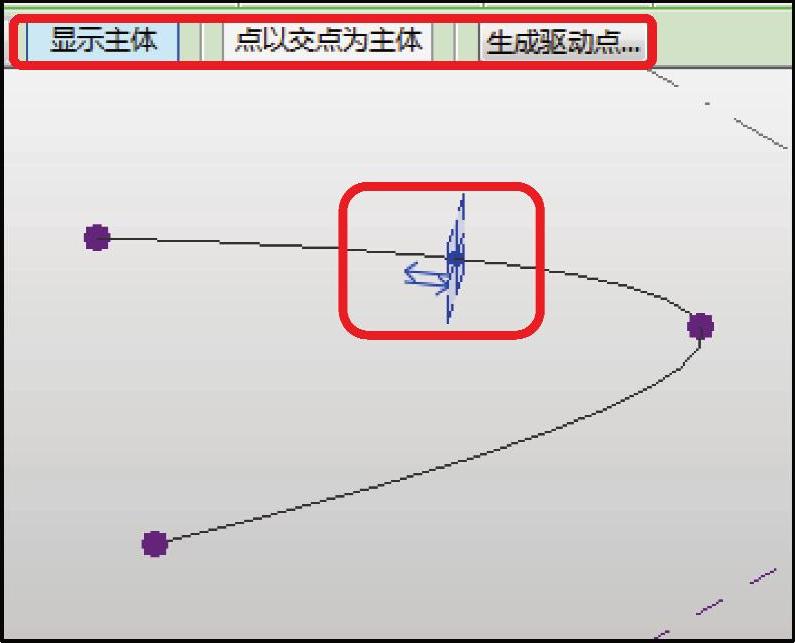

选中小圆点进行拖动，可以看到，它只能以曲线作为路径，沿着曲线来回移动，并不能修改曲线的形状，观察选项栏，出现了“生成驱动点”，如图4-209所示。单击“生成驱动点”，紫色小圆点变为紫色大圆点，同时有了三维控件，如图4-210所示。选中该紫色大圆点并拖动它，可以看到，不再沿着曲线移动，而是自由移动，如图4-211所示。同时会以自己的位置来影响曲线的形状，如图4-212所示。

图4-209

图4-210

图4-211

图4-212

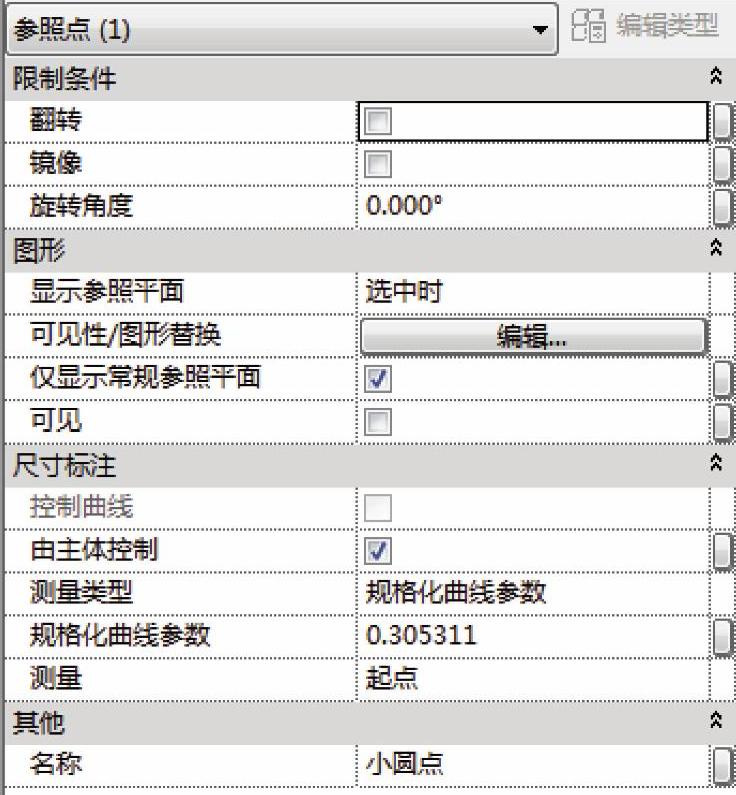

图4-213和图4-214分别是小圆点和大圆点的“属性”栏，大家可以自行比较一下它们的区别。

图4-213

图4-214

一共有两种方式创建带有驱动点的样条曲线：一种是本节开始时的“通过点的样条曲线”；另一种是先放置参照点到需要的位置上，然后选中这些点，再执行“通过点的样条曲线”命令。注意，后一种方式所生成的样条曲线都是模型线。如果需要的是参照线，那么还需要选中它，再勾选“属性”栏里的“是参照线”属性。
