【摘要】:继续使用上节的自适应族文件,首先选中3个造型操纵柄点,在“属性”栏中检查它们的“受约束”属性是否为“XY平面”,如果不是,请修改至“XY平面”。使用“对齐尺寸标注”工具,标注3号造型操纵柄点到自适应点的距离,完成后如图4-169所示。

Revit2016/2017参数化总结,实例展示!

继续使用上节的自适应族文件,首先选中3个造型操纵柄点,在“属性”栏中检查它们的“受约束”属性是否为“XY平面”,如果不是,请修改至“XY平面”。

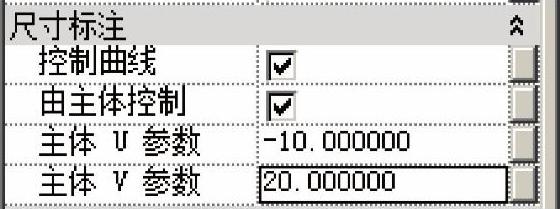

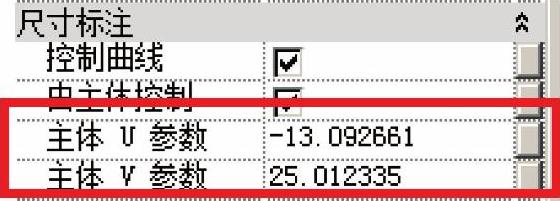

1)选中左上角的一个造型操纵柄点,观察“属性”栏,有主体U/V参数的属性,是数值类型的,如图4-162所示,因为这3个点是随意摆放的,现在从数值上去看也没有规律可循。我们先把这些数值改为整数,然后观察绘图区域中构件的变化,看看有怎样的结果,如图4-163所示。


图4-162


图4-163

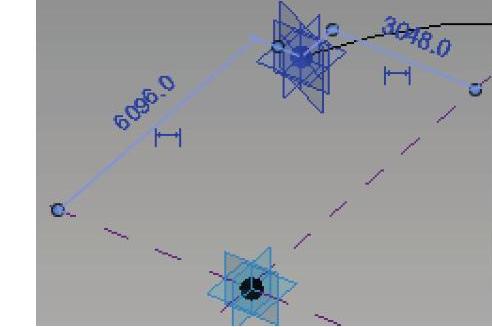

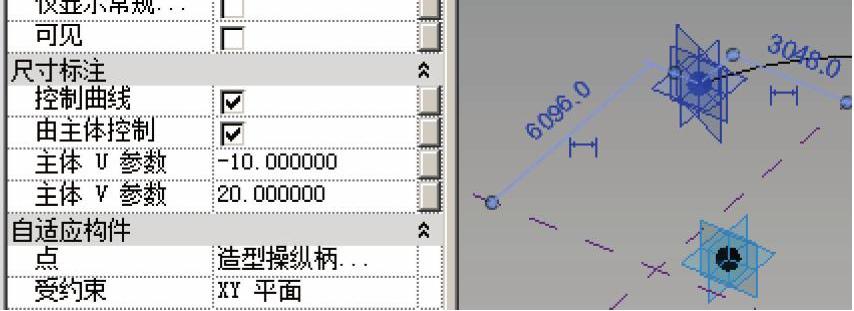

2)从图4-164可以看出,该点进行了移动,而且调整到了新的位置上,所显示的临时尺寸标注分别为3048和6096,很明显,这是和英尺换算有关的两个数字。其中“主体U参数”的值表示相对于“中心(左/右)参照平面”向左偏移了10英尺,“主体V参数”的值表示相对于“中心(前/后)参照平面”向上偏移了20英尺,如图4-165所示。注意主体U/V参数是没有单位的,它指的是以英尺表示的距离的数字部分,不包含单位。U参数表示东西方向的距离,右边是正值,V参数表示南北方向的距离,上边是正值。选中自适应点,把它从参照平面的交点处拖开一段距离,再选中刚才的造型操纵柄点,观察其主体U/V参数和绘图区域的临时尺寸标注,如果没有变化,说明这个参数测量的是到参照平面的距离,不是到自适应点的距离。注意:把自适应点放在参照平面的交点位置,是为了在放置构件以后,测量中心和所在路径保持重合。


图4-164


图4-165

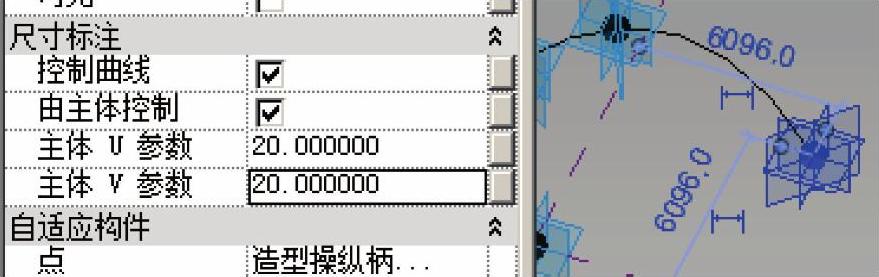

3)选中模型线右侧的造型操纵柄点,在“属性”栏将主体U/V参数的值都改为20,观察绘图区域的临时尺寸标注,可以看到,到平面的距离都是6096,如图4-166所示。

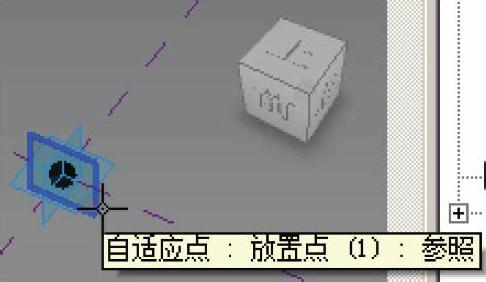

单击“创建”选项卡“工作平面”面板中的“设置”,在东南视角方向上,设置自适应点平行于“中心(前/后)参照平面”的那个平面为工作平面,如图4-167所示。

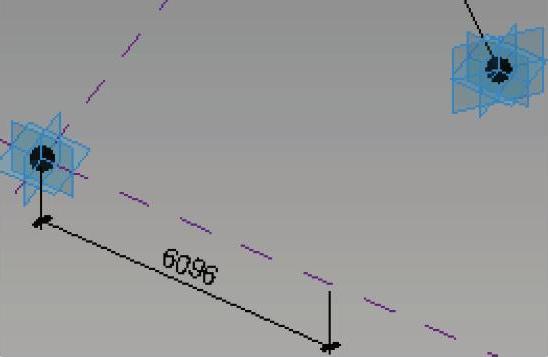

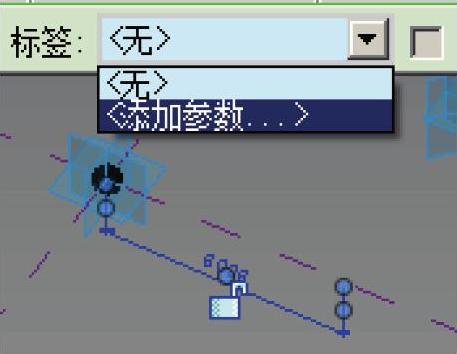

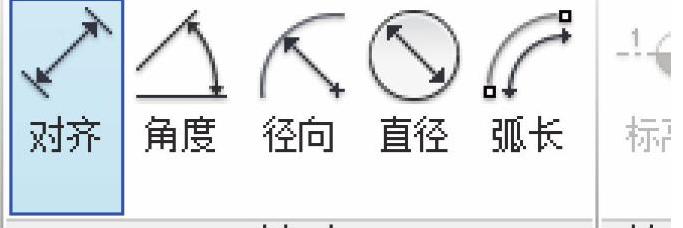

使用“对齐尺寸标注”工具(图4-168),标注3号造型操纵柄点到自适应点的距离,完成后如图4-169所示。选中这个尺寸标注,在选项栏单击“标签”后的下拉列表(图4-170),选择其中的“<添加参数...>”,打开“参数属性”对话框。


图4-166


图4-167


图4-168


图4-169


图4-170

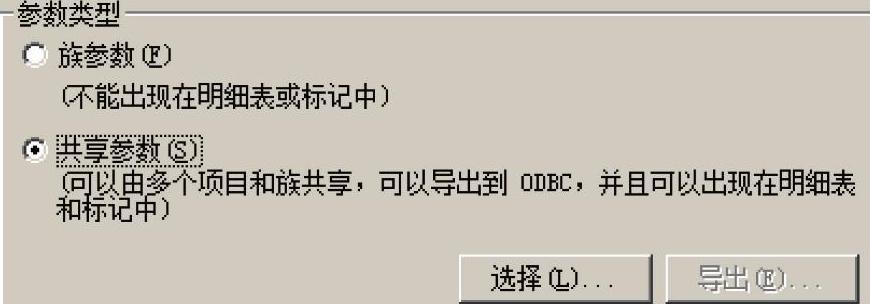

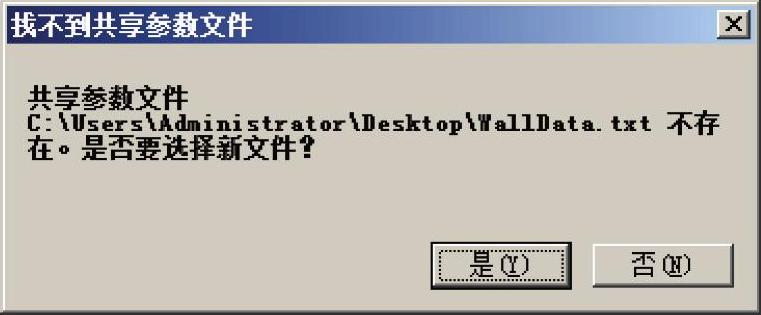

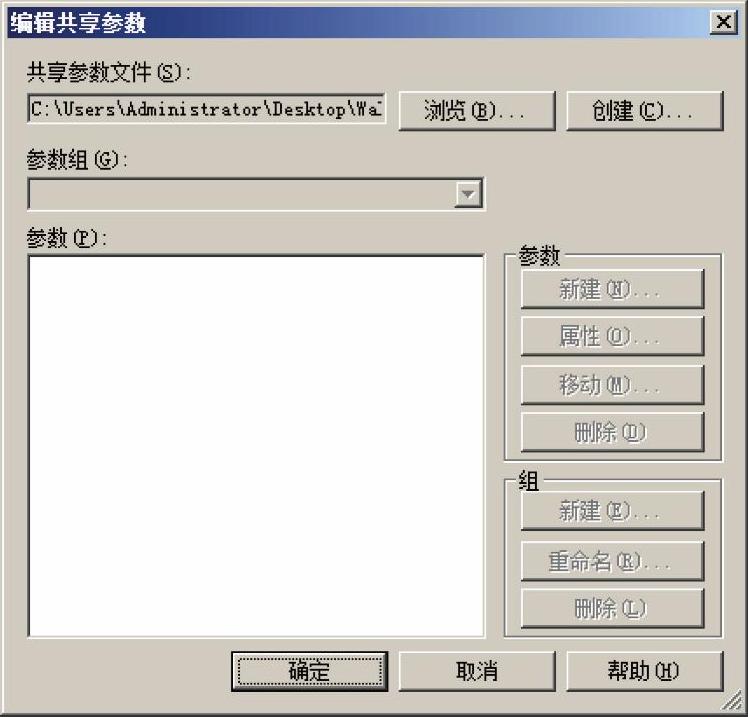

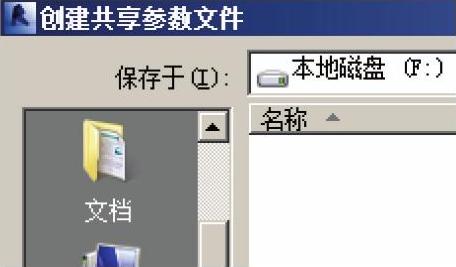

在“参数属性”对话框中的“参数类型”下,选择“共享参数”(图4-171),因为使用“族参数”的类型会导致数据无法在明细表中统计,所以这里要选择共享参数。单击“选择”按钮,如果之前没有准备共享参数文件,就会弹出“找不到共享参数文件”对话框,提示选择新文件,如图4-172所示。选择“是”,打开“编辑共享参数”对话框(图4-173),这时对话框里“参数”和“组”的分组按钮都是灰色的,无法使用,因为还没有指定有效的共享参数文件。单击对话框右上角的“创建”按钮,打开“创建共享参数文件”对话框,定位到一个合适的文件夹,输入文件名称,例如“4-3-2”如图4-174所示。


图4-171


图4-172


图4-173


图4-174

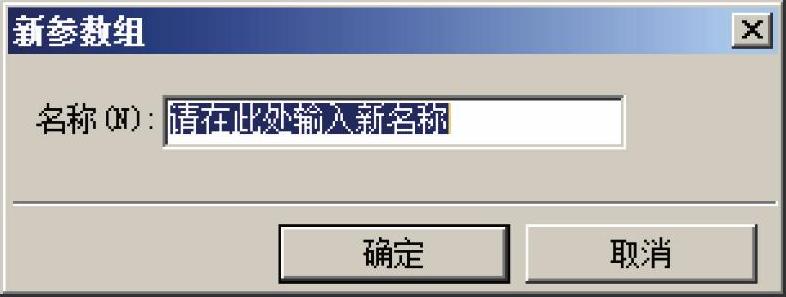

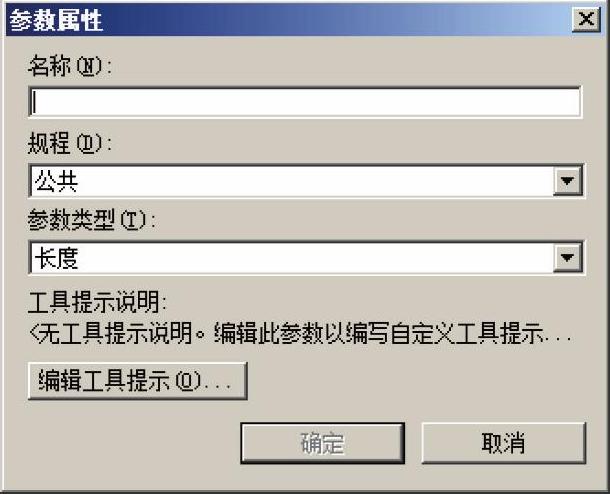

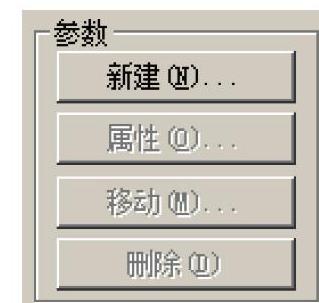

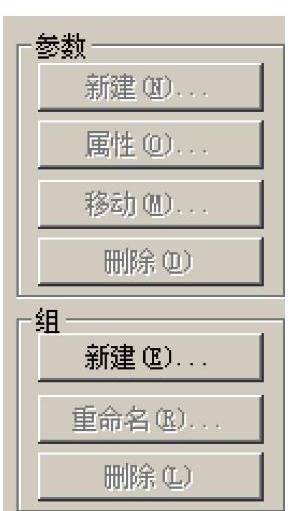

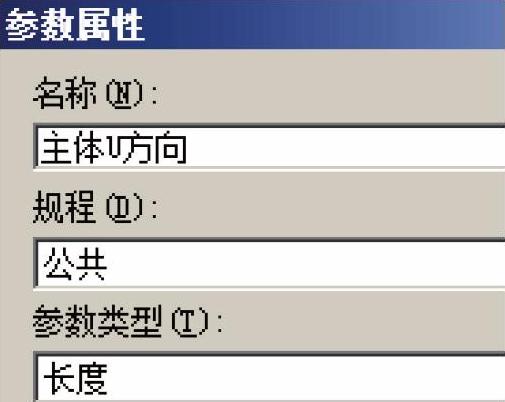

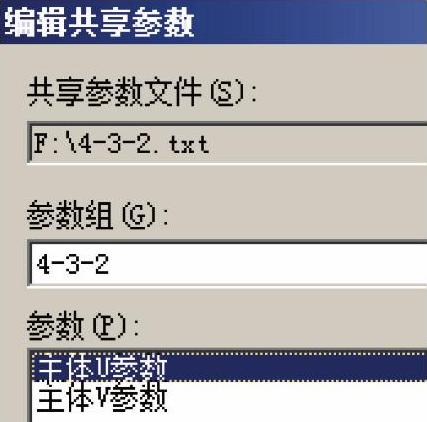

在建立了共享参数文件以后,对话框里的部分按钮就可以使用了,如图4-175所示。参数是归属于不同的参数组的,所以这里先建立参数组。单击图4-175中的“组”类别下的“新建”按钮,打开“新参数组”对话框(图4-176),输入名称“4-3-2”,单击“确定”按钮,这时参数部分的按钮也可以使用了,如图4-177所示。单击图4-177中的“新建”,打开“参数属性”对话框(图4-178),注意检查参数类型,因为该尺寸标注是“对齐尺寸标注”,所以可以使用默认的“长度”类型。注意:造型操纵柄点的U/V属性的类型是“数值”。为了与数值类型的主体U/V参数有所区别,所以将参数名称设置为“主体U方向”(图4-179),单击“确定”按钮。按照同样的步骤添加“主体V方向”(图4-180),单击“确定”按钮,关闭“编辑共享参数”对话框,返回“共享参数”对话框。


图4-175


图4-176


图4-177


图4-178


图4-179


图4-180

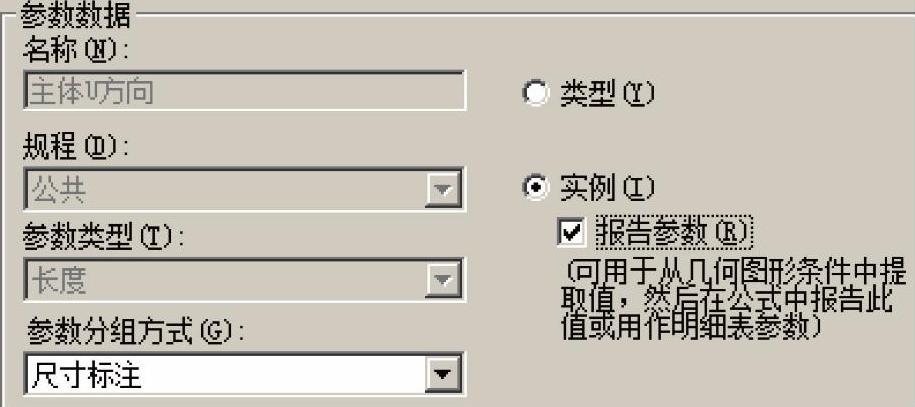

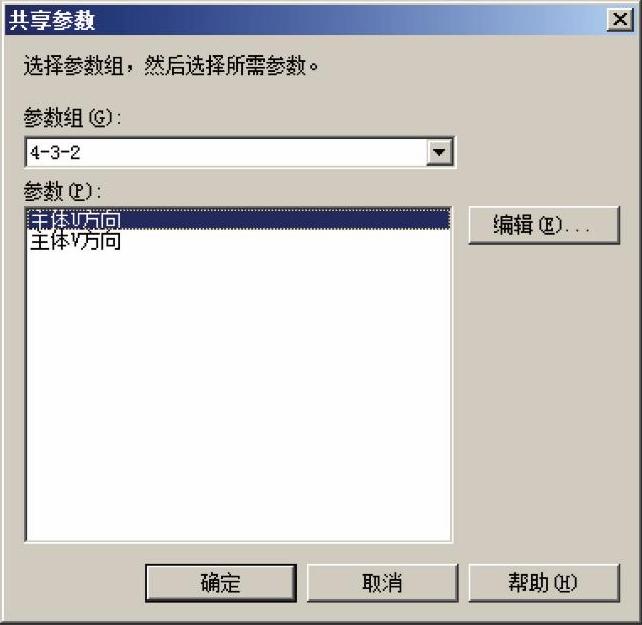

在“共享参数”对话框中,选择“主体U方向”(图4-181),单击“确定”按钮,回到了“参数属性”对话框,这样就把共享参数加给了这个尺寸标注。注意:在“参数数据”中勾选“实例”及其下面的“报告参数”(图4-182),这一步很重要。


图4-181


图4-182

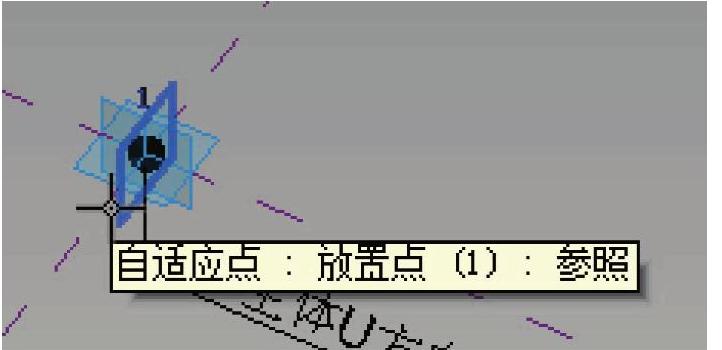

4)单击“创建”选项卡“工作平面”面板中的“设置”,在东南视角方向上,设置自适应点平行于“中心(左/右)参照平面”的那个平面为工作平面(图4-183中自适应点上蓝色高亮显示的那个平面),使用“对齐尺寸标注”工具,标注3号造型操纵柄点到自适应点的距离,完成后如图4-184所示。选中这个尺寸标注,在选项栏单击“标签”后的下拉列表,选择其中的“<添加参数...>”,打开“参数属性”对话框,选择“共享参数”,单击“选择”按钮,打开“共享参数”对话框,选择其中的“主体V方向”,单击“确定”按钮,返回“参数属性”对话框,注意勾选“实例”和“报告参数”,单击“确定”按钮。这样该点横纵两个方向的参数就全部添加完毕了。


图4-183


图4-184

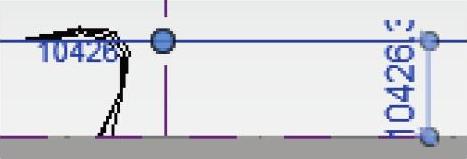

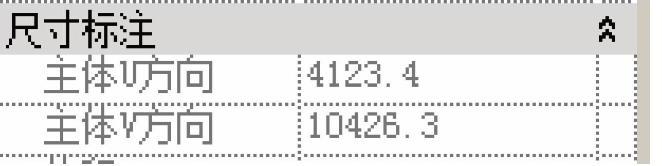

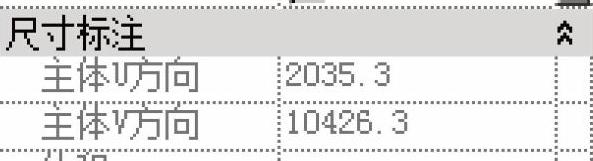

5)单击菜单栏的“载入到项目中”,覆盖之前的版本,选中其中的一个构件,观察“属性”栏。在“尺寸标注”分组下有关于这两个参数的信息(图4-185),选择其他位置的构件,对比这两个参数的值(图4-186)。其中“主体U方向”的值发生了变化,“主体V方向”的值没有变化,其原因是,作为轮廓控制线的模型线是使用“样条曲线”工具绘制在标高2上的,线上的任意位置在全局坐标的Z方向上具有一致的值,这个值也就是标高2到标高1之间的距离,如图4-187所示。


图4-185


图4-186


图4-187

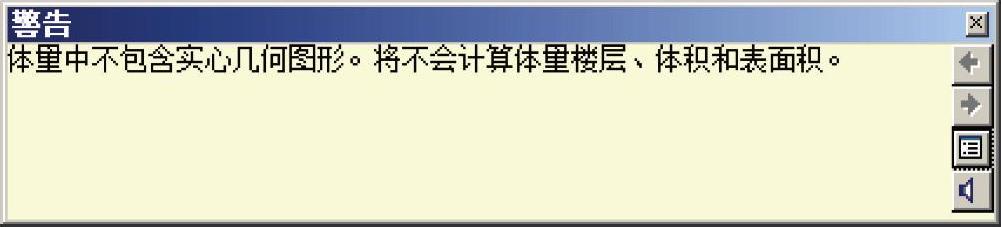

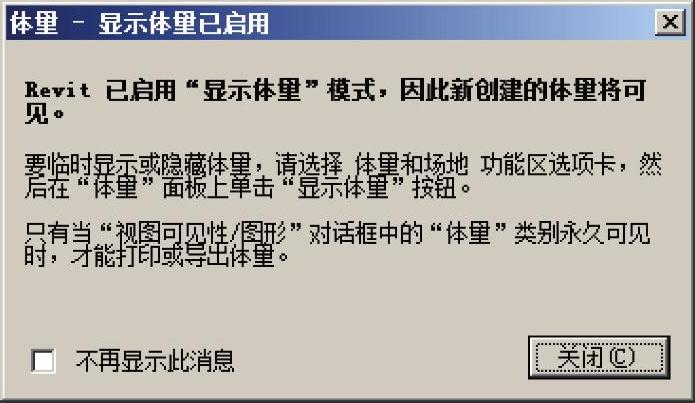

6)新建一个项目,选择“建筑样板”,返回体量族,单击菜单栏的“载入到项目中”,由于已经打开多个文件,因此会弹出“载入到项目中”对话框(图4-188)。在其中选择刚才新建的项目,把体量族载入所选择的文件中,单击“确定”按钮,这时可能会又弹出一个对话框(图4-189),直接关闭即可。这时,光标处会出现所要放置构件的预览图像,因为标高1平面视图的剖切面高度是1200,和概念体量环境的设置不同,所以看到的图像和之前的会不一样,不过这个没关系。单击鼠标左键一次放置一个该体量族的实例,会弹出一个警告消息(图4-190),提示所放置的体量族不包含实心几何图形,直接关闭即可。我们在之前的操作中,只绘制了线条和一些点图元,并没有其他的具有体积的几何形状,所以出现该提示是正常的。


图4-188


图4-189

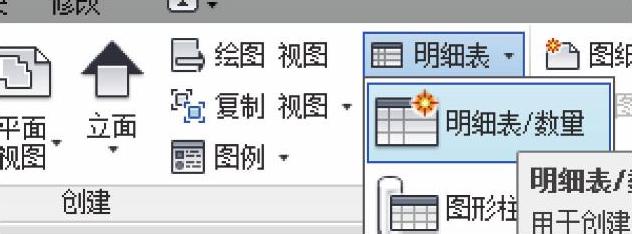

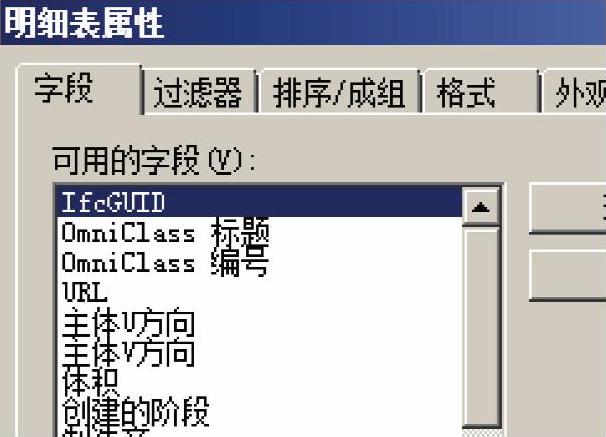

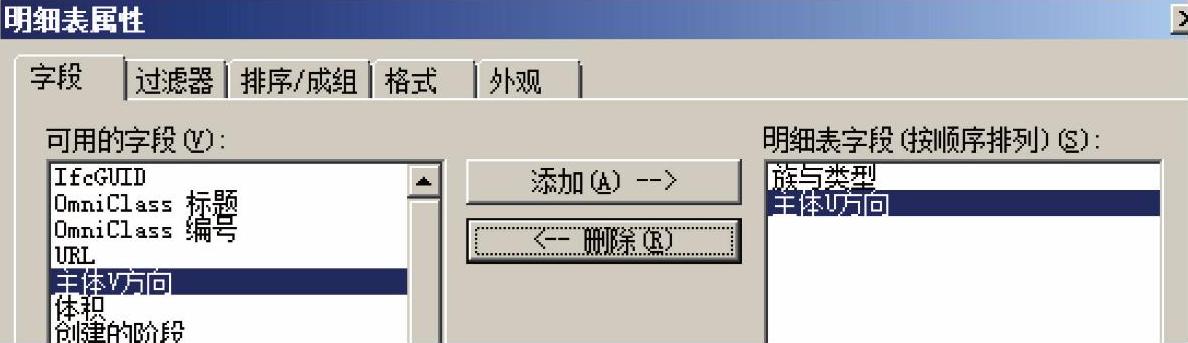

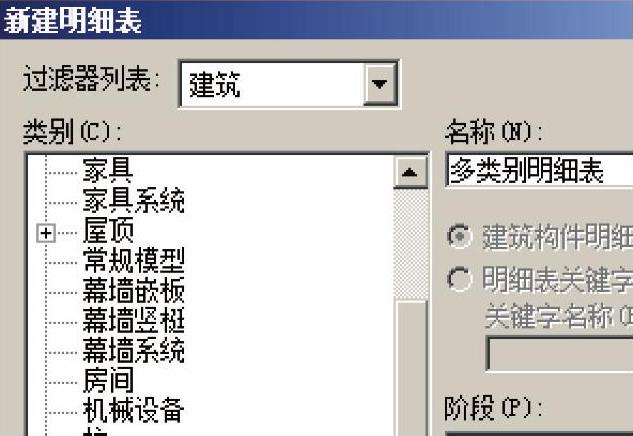

7)单击“视图”选项卡“创建”面板中的“明细表/数量”(图4-191),在“新建明细表”对话框中的“类别”下选择“常规模型”后单击“确定”按钮(图4-192),在打开的“明细表属性”对话框中,可以看到在“可用的字段”列表中已经有了我们所添加的两个共享参数(“主体U方向”和“主体V方向”),如图4-193所示。


图4-190


图4-191


图4-192


图4-193

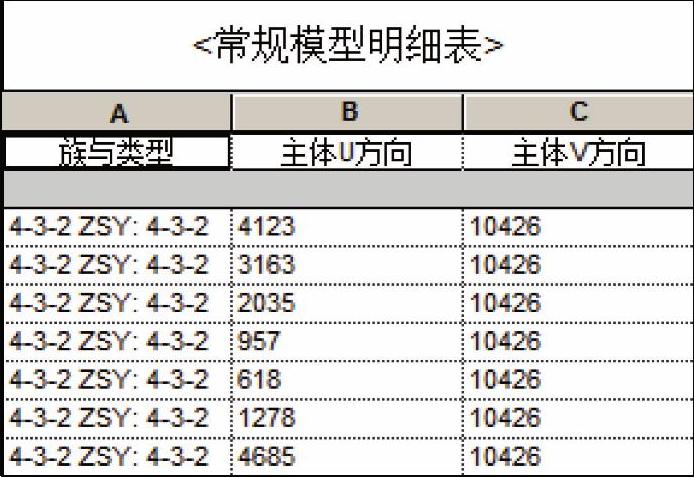

在“可用的字段”列表中,分别双击“族与类型”和“主体U方向”“主体V方向”这两个共享参数,把它们添加到右侧的“明细表字段”列表中(图4-194),单击“确定”按钮,会立即生成明细表并转到明细表视图,如图4-195所示。

从图4-195可以看出,“主体U方向”反映了构件中的2号点在东西方向上的变化。

当移动标高2的轮廓控制线时,会发现,无论是在路径的左侧还是右侧,这两个共享参数始终为正值。有没有方法能够区分出构件相对于路径的位置,从而得到带有正负符号的结果呢?请读者仔细思考。


图4-194


图4-195
