下面我们做一个简单的构件，通过对比来加深对“方向”属性的认识。

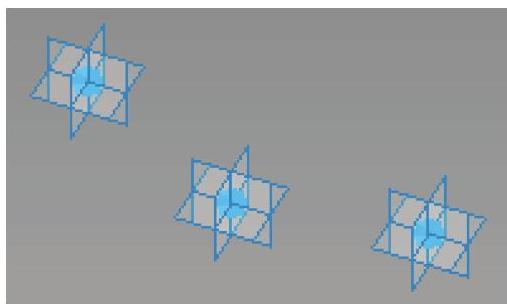

1）新建一个族，选择“自适应公制常规模型”样板，放置3个参照点，并转为放置点（自适应）^[1]，如图4-60所示。

基本思路是：在中间的自适应点上做好关于方向的标记，然后把这个构件放到概念体量环境当中的分割表面上去，观察标记的变化。

选择中间的自适应点，显示出三维控件，如图4-61所示。根据前面的介绍，我们已经知道，东西方向的红色箭头代表全局坐标系的Y轴，南北方向的绿色箭头代表全局坐标系的X轴，向上的蓝色箭头代表全局坐标系的Z轴。

图4-60

图4-61

2)单击“创建”选项卡“绘制”面板巾的“点图元”，如图4-62所示。切换到“修改放置点”选项卡，这时再单击“工作平面”模块中的“设置”，在绘图区域移动光标靠近中间的自适应点

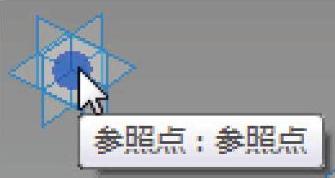

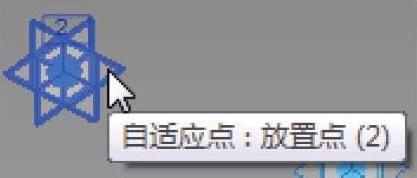

（图4-63），调整光标的位置，或者按＜Tab＞键进行切换，使该点携带的水平参照平面高亮显示，单击一次就完成了新工作平面的设置。这时光标会变为带有参照点预览图像的外观，如图4-64所示。移动光标，捕捉到自适应点，自适应点会变为蓝色高亮显示，单击一次，放置一个参照点，如图4-65所示。这个参照点和自适应点的位置是重合的。按＜Esc＞键两次，结束放置点图元的命令。现在要把放置的参照点从自适应点的位置偏移出一段距离，移动光标靠近自适应点，可以根据光标附近的显示信息和图形来判断，将被选择的图元是什么，对比图4-66和图4-67，当显示为参照点时，单击选中它。

图4-62

图4-63

图4-64

图4-65

图4-66

图4-67

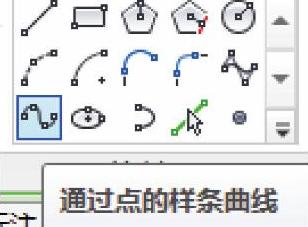

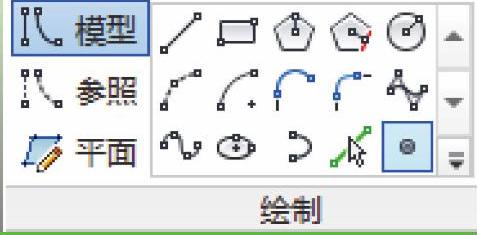

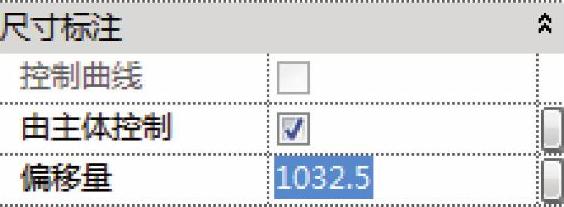

选中以后会显示该参照点的三维控件，按住向上的蓝色箭头，把参照点拖动一段距离，如图4-68所示。为了便于观察，在“属性”栏把该参照点的偏移量改为1000，如图4-69所示。框选该参照点和它下方的自适应点，单击“绘制”模块中的“通过点的样条曲线”，如图4-70所示。这样就创建了一条模型线，作为全局坐标系Z轴方向的指示线。

图4-68

图4-69

图4-70

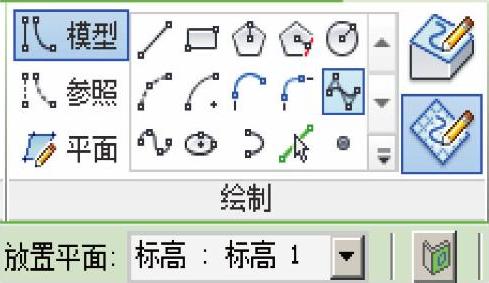

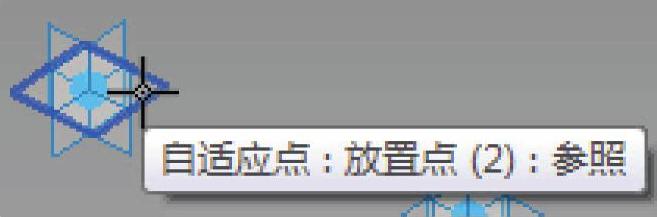

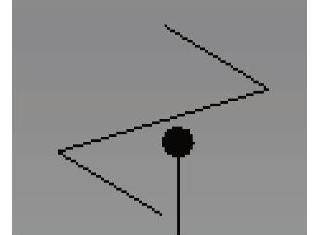

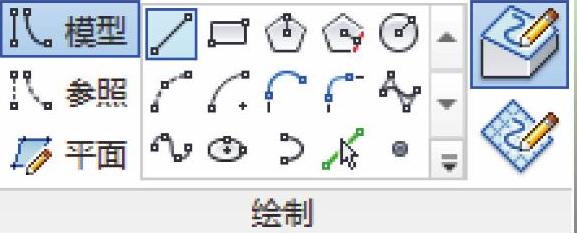

3）为了更好地识别X、Y、Z的3个方向，还需要给该参照点加一个明显的标识。单击“创建”选项卡“工作平面”面板中的“设置”，移动光标到参照点附近，当出现如图4-71所示的蓝色预览方框时单击一次鼠标左键，即把该参照点自身的水平参照平面设置为当前工作平面。单击“创建”选项卡“绘制”面板中的“直线”（图4-72），以参照点为中心，绘制Z形折线，如图4-73所示。

图4-71

图4-72

图4-73

这些线条现在都是黑色的，为了更形象地表示它所代表的方向，我们在对象样式里添加对应的子类别，以红、绿、蓝来分别对应Y、X、Z这3个方向。

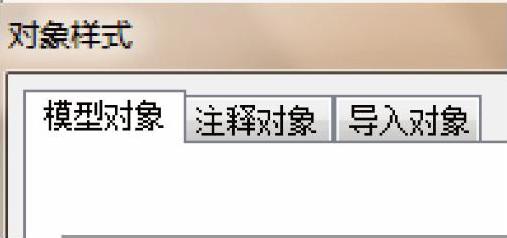

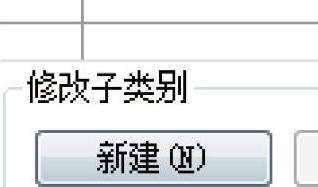

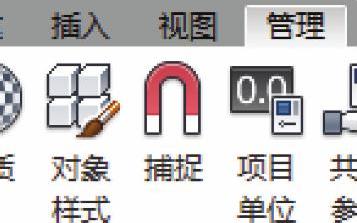

单击“管理”选项卡“设置”面板中的“对象样式”，如图4-74所示。打开“对象样式”对话框，确认当前选项卡为“模型对象”，如图4-75所示。在选项卡的右下角，单击“修改子类别”分组里的“新建”按钮，如图4-76所示。

图4-74

图4-75

图4-76

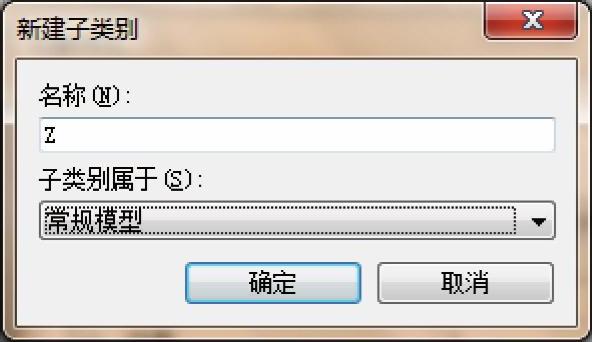

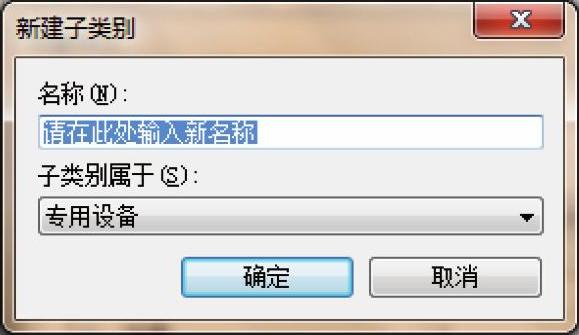

这时会打开“新建子类别”对话框，如图4-77所示。输入名称“Z”，单击“子类别属于”的下拉列表，选择“常规模型”，如图4-78所示。单击“确定”按钮。可以看到，在“模型对象”选项卡的列表里已经有了该类别，如图4-79所示。

图4-77

图4-78

图4-79

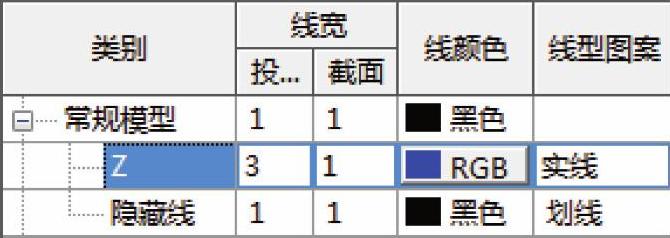

接下来设置该子类别的线宽和颜色，如图4-80所示。单击“确定”按钮，使设置生效。选中刚才绘制的Z形模型线以及下方的指示线，在“修改线”选项卡的“子类别”面板的下拉列表里。选择“Z[投影]”（图4-81），把刚才的设置指定给所选择的模型线，如图4-82所示。

图4-80

图4-81

图4-82

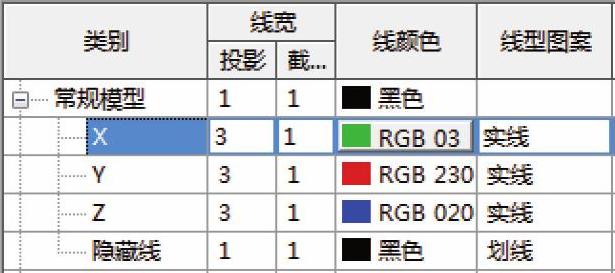

观察构件现在的模型线，如图4-83所示，Z形线和指示线都已经是蓝色的了。再次打开“对象样式”对话框，添加X和Y的子类别，设为相同的线宽，颜色分别为绿色和红色，完成后，如图4-84所示。

图4-83

图4-84

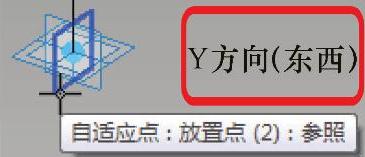

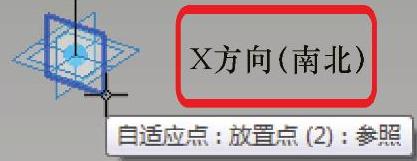

用同样的方法，分别以自适应点的另外两个垂直平面为工作平面，添加参照点并偏移1000，用模型线做好记号“X”和“Y”，并给所有这些模型线指定对应的子类别。图4-85、图4-86和图4-87是添加参照点时选取的平面在东南方向的截图。

图4-85

图4-86

图4-87

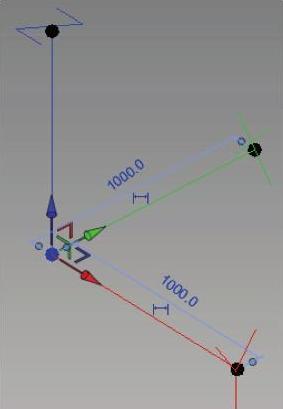

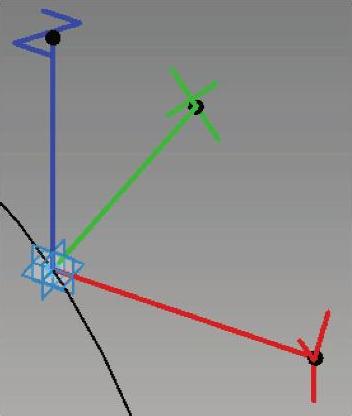

在3个方向都准备好以后（图4-88），单独选择这个自适应点，再检查一次，查看所做的记号是否与显示的三维控件一致，如图4-89所示（已经把该点的“显示参照平面”属性改为“从不”）。需要注意的是，加参照点的时候，是捕捉到自适应点再添加，如图4-90所示。图4-91则是捕捉到了旁边的模型线。在向外移动参照点的时候，注意移动的方向要垂直于放置它之前所设置的工作平面。

图4-88

图4-89

图4-90

(www.daowen.com)

图4-91

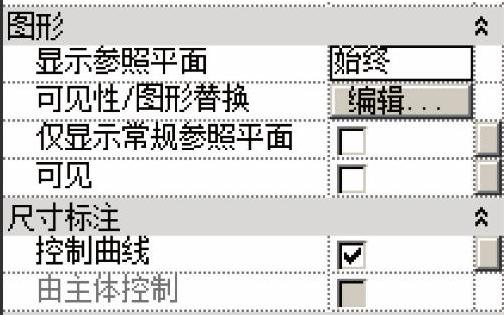

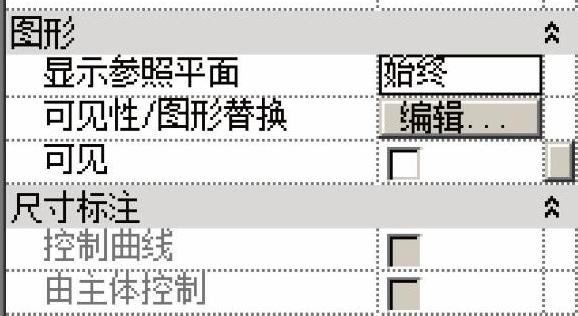

4）选中3个自适应点，单击“通过点的样条曲线”，在它们之间创建一条模型线。现在构件已经准备好了，我们在概念体量环境中搭建两个不同的曲面，来测试“方向”属性对构件的影响效果。注意，这时因为已经有曲线通过自适应点，所以在点的属性里，之前是灰色显示的“控制曲线”属性，现在会转为黑色，并且后面多了“关联族参数”的按钮，还多了一个“仅显示常规参照平面”的属性。图4-92为有曲线通过的自适应点，图4-93为单独的自适应点。

图4-92

图4-93

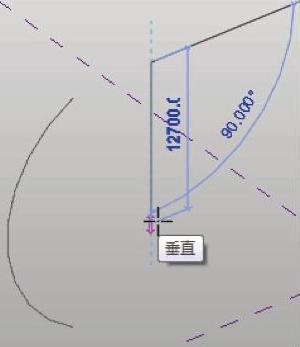

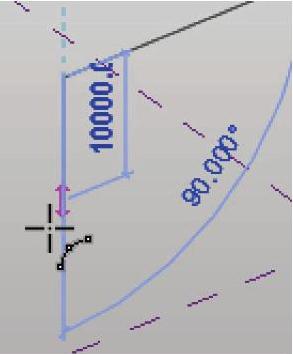

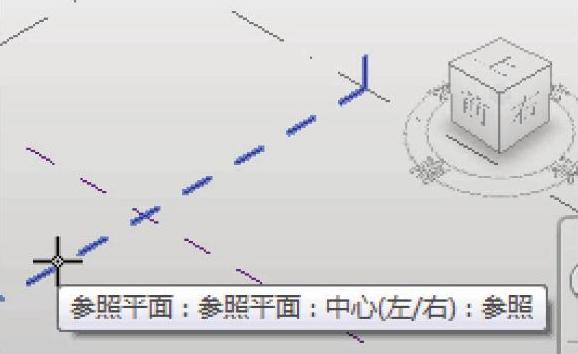

5）新建族，选择“公制体量”样板，单击“创建”选项卡“工作平面”面板中的“设置”，在绘图区域中单击“中心（左/右）”参照平面，把它设为当前工作平面，如图4-94所示。单击“创建”选项卡“绘制”面板中的“起点-终点-半径弧”弧线绘制工具，按照“从上到下”的顺序绘制一段圆弧，如图4-95和图4-96所示。

图4-94

图4-95

图4-96

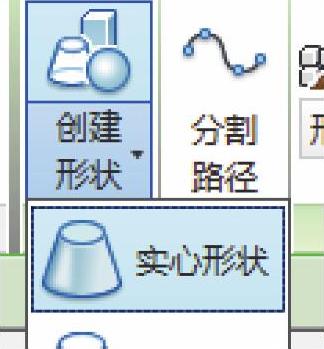

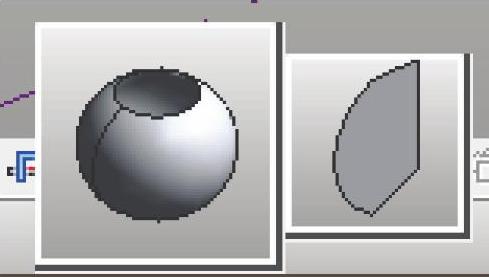

在圆弧的右侧，也是以“从上到下”的顺序绘制一条线段，如图4-97）所示。框选这两个图形创建实心形状，单击“修改线”选项卡“形状”中的“实心形状”（图4-98），在绘图区域下方会出现可生成结果的预览图像，因为我们是要在曲面上来观察构件的形态，所以选择左侧的旋转形状，如图4-99所示。

图4-97

图4-98

图4-99

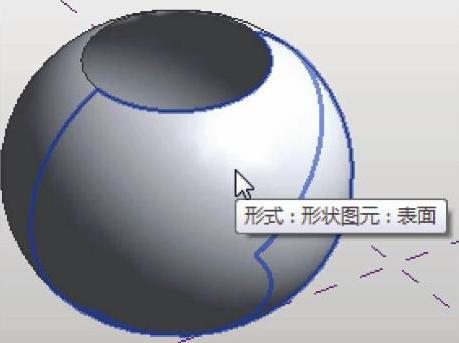

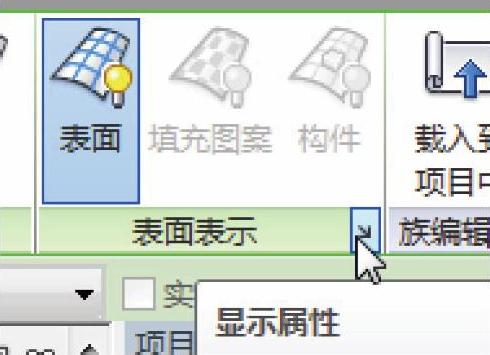

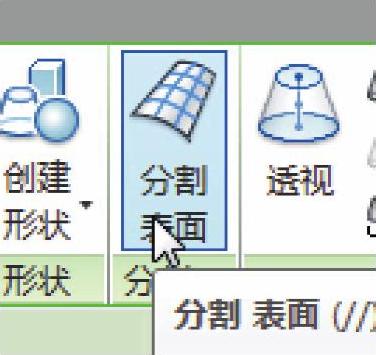

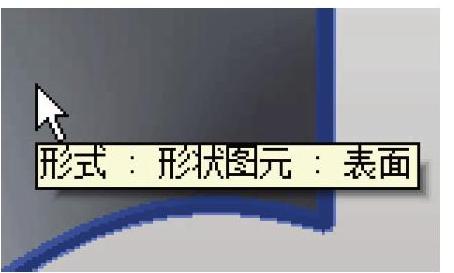

6）光标指到旋转形状的表面，可被选择的部分将会以加粗的蓝色高亮外框作为指示（图4-100），单击一次选中它，单击“修改|形式”选项卡“分割”模块中的“分割表面”，如图4-101所示。为了放置自适应构件，还需要打开分割表面节点的显示。保持对分割表面的选择，单击“修改分割的表面”选项卡“表面表示”面板右下角的小箭头（图4-102），打开“表面表示”对话框。

图4-100

图4-101

图4-102

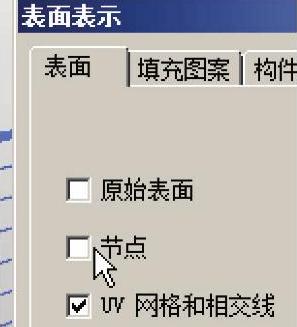

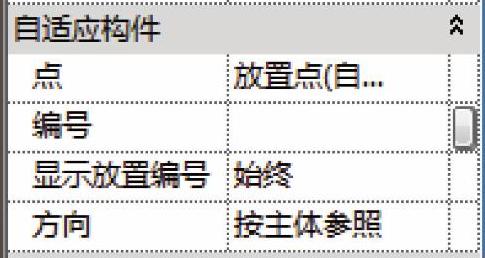

在对话框中的“表面”选项卡里，勾选“节点”（图4-103），这样可以在表面捕捉这些节点来放置刚才制作的自适应构件。按住＜Ctrl＞键保持不动，再按＜Tab＞键，切换到刚才的自适应族。如果打开了多个视图，则在保持按下＜Ctrl＞键的同时反复多按几次＜Tab＞键，直到返回为止。选中所有的自适应点，检查“属性”栏里关于“方向”的属性，确认为“按主体参照”（图4-104），单击菜单栏最右侧的“载入到项目中”（图4-105），把这个自适应构件载入到体量族中。如果没有打开更多的项目，将会直接载入，如果同时有其他文件打开，会弹出“载入到项目中”对话框（图4-106），在其中勾选刚才创建的体量再确定即可。

图4-103

图4-104

图4-105

图4-106

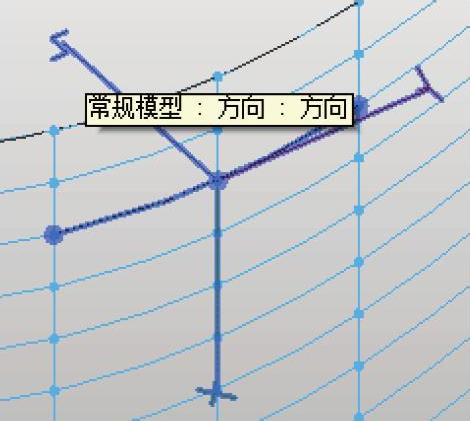

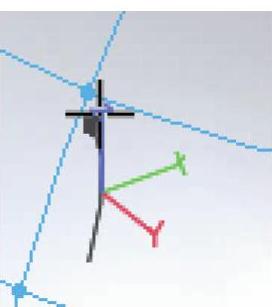

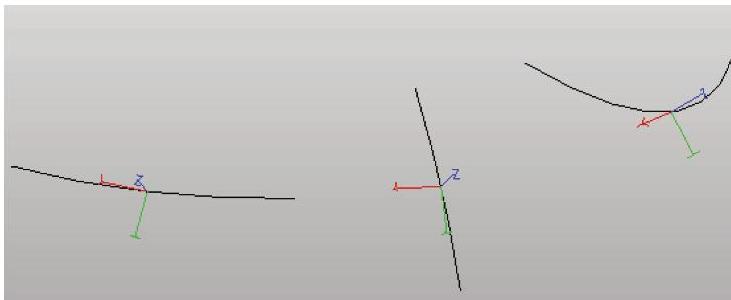

7）自适应构件载入体量族以后，因为是首次载入，所以在光标的位置会有预览图像（图4-107），在分割表面上捕捉节点并按水平方向放置第一个构件。因为在构件内包含有3个自适应点，所以要单击鼠标左键3次，才可以完成一个构件的放置。在旁边的网格上再以垂直方向和对角线方向各放置一个，完成后如图4-108所示（已经隐藏了分割表面）。

图4-107

图4-108

旋转视图观察构件，可以看到，构件中的Z方向为该表面的放置点位置的法线方向，X、Y方向相当于该点沿横纵坐标方向的切线。

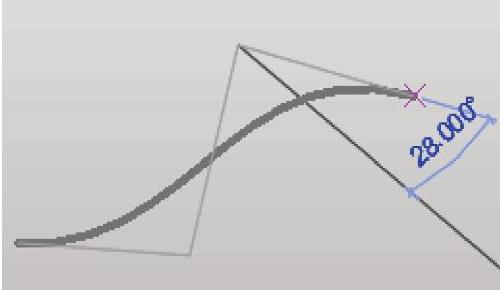

8）现在创建第二个曲面，还是在东南视角方向，按照“左下到右上”的顺序单击4次，绘制一条S形的样条曲线，如图4-109和图4-110所示。按2次＜Esc＞键结束绘制样条曲线命令。选中该曲线，单击“修改线”选项卡“形状”面板中的“实心形状”（图4-111），以生成一个曲面。

图4-109

图4-110

图4-111

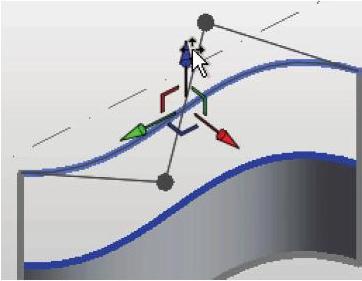

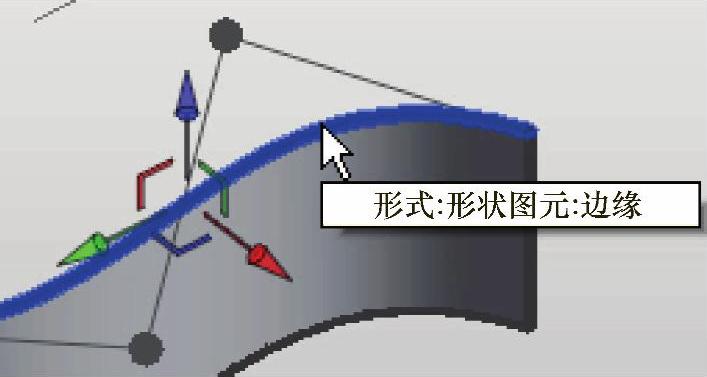

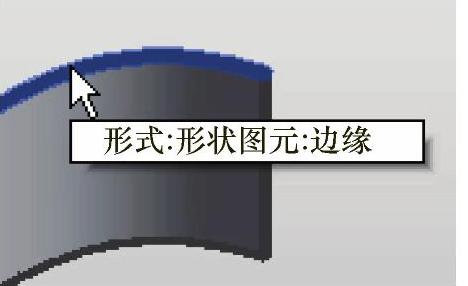

为了便于观察效果，还需要修改该曲面。移动光标靠近曲面的顶部边缘，注意光标附近的提示信息（图4-112），在只有顶部边缘转为蓝色高亮时单击选中它，这时会出现该边缘的三维控件以及控制点，如图4-113所示。按住蓝色的箭头向上拖动一段距离，使曲面的长宽方向均衡一些，如图4-114所示。

图4-112

图4-113

图4-114

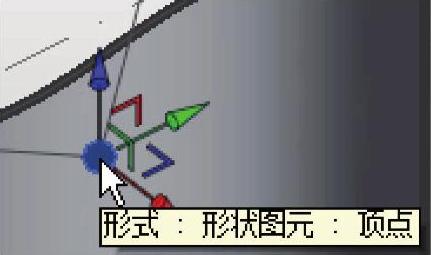

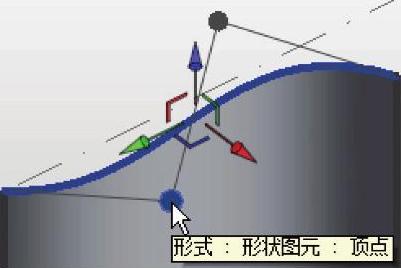

移动光标到黑色实心圆点上，待它转为蓝色时（图4-115），单击选中它，会显示相应的三维控件，如图4-116所示。按住红色箭头向远处拖动（图4-117），这样就修改了曲面的形状，同样的把右侧的一个顶点也移动一段距离，如图4-118所示。

图4-115

图4-116

图4-117

图4-118

单击选中曲面表面（图4-119），再单击“分割表面”，单击“表面表示”面板右下角的小箭头以打开“表面表示”对话框，勾选其中的“节点”（图4-120），单击“确定”按钮。

图4-119

图4-120

在表面放置3个自适应构件，依次是水平、垂直、倾斜，转动视图，观察3条指示线的方向，如图4-121所示。会发现构件中的Z方向为曲面表面该点的法线方向，Y方向为生成曲面之前的曲线的绘制方向，X方向为生成曲面时的拉伸方向。如果依照原顺序绘制曲线并生成曲面以后，选择顶部的边缘，向下移动至参照标高平面以下，再分割表面放置自适应构件，则Y方向保持不变，Z方向转到曲面的另外一边，X方向则是朝下的，如图4-122所示。所以在制作比较复杂的有方向性的自适应构件时，最好是先做个简单的形状来测试分割表面的情况。

图4-121

图4-122

以上是自适应点的“方向”为“按主体参照”时的情况。
