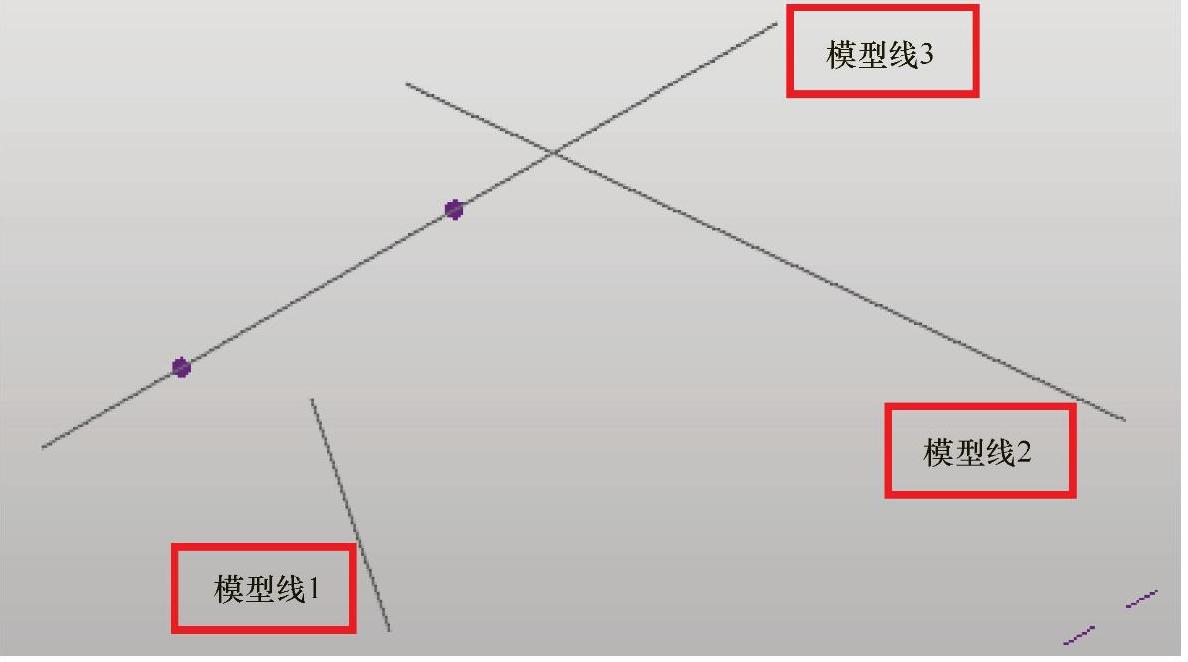

1）下面演示如何使参照点以交点为主体。先在标高1中新建3条模型线，其中两条相交，左下角的另外一条延伸以后会相交，在左上方的模型线上添加两个参照点，如图4-34所示。

图4-31

图4-32

图4-33

图4-34

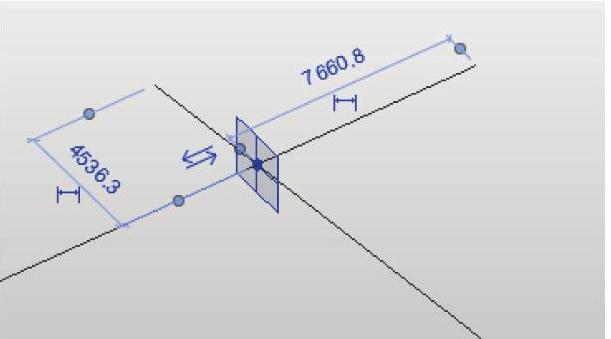

2）选中右侧的参照点，单击选项栏的，然后单击右侧的模型线2，会看到参照点移动到了两条模型线的交点位置，如图4-35所示。移动其中任意一条模型线，或者移动模型线的端点，观察参照点的位置变化，它将始终保持在两条模型线的交点位置，前提是这两条线段始终相交，如图4-35所示。

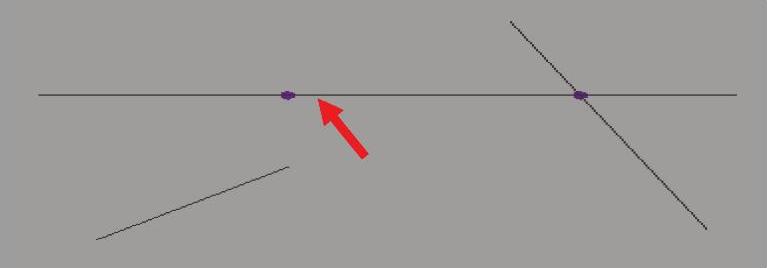

3）下面再来看“延伸后相交”的情况。选中左侧的参照点，单击选项栏的，然后单击模型线1。仔细观察，点的停留位置是，模型线1靠近模型线3的端点在模型线3的垂直方向上投影过去的位置，并不是延伸以后的交点位置，如图4-36所示。当移动模型线1的端点时，同样的，这个参照点也会跟随移动。

本节总结起来，主要有以下几点：

1）恰当地设置快捷键会提高工作效率。

图4-35

(www.daowen.com)

图4-36

2）添加参数后的点可以通过修改该参数的值来使其旋转、移动。

学完本节后，可进行以下拓展练习：

1）尝试添加符合自己习惯的快捷键，如新建概念体量。快捷键规则以及保留的键的用途见表4-1～表4-3。

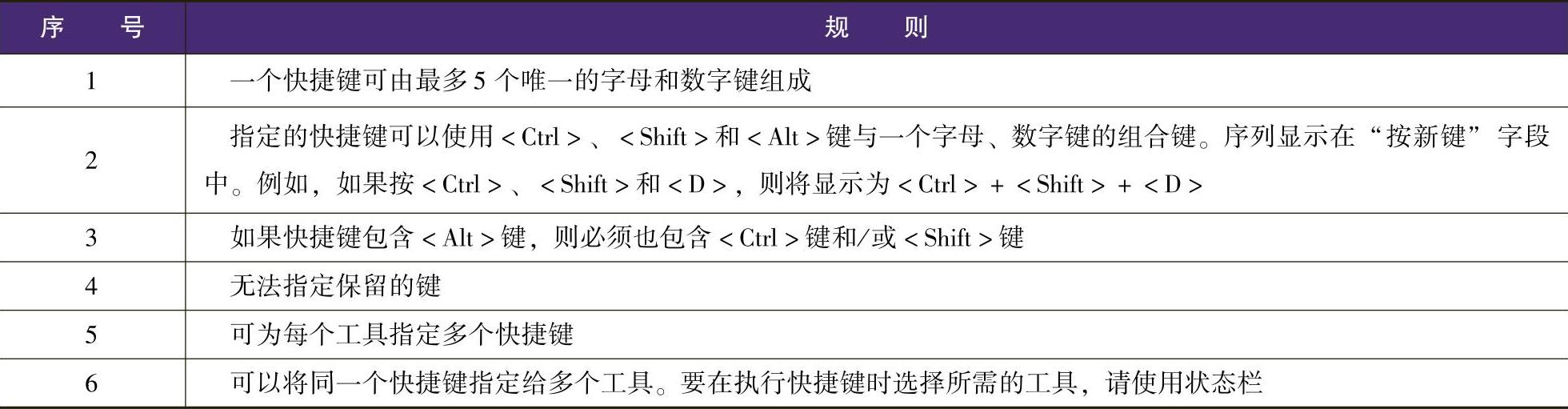

表4-1 快捷键规则（一）

按快捷键中的一个或多个键时，状态栏会显示那些键，并指示第一个匹配的快捷键及其相应的工具，见表4-2。保留的键的用途见表4-3。

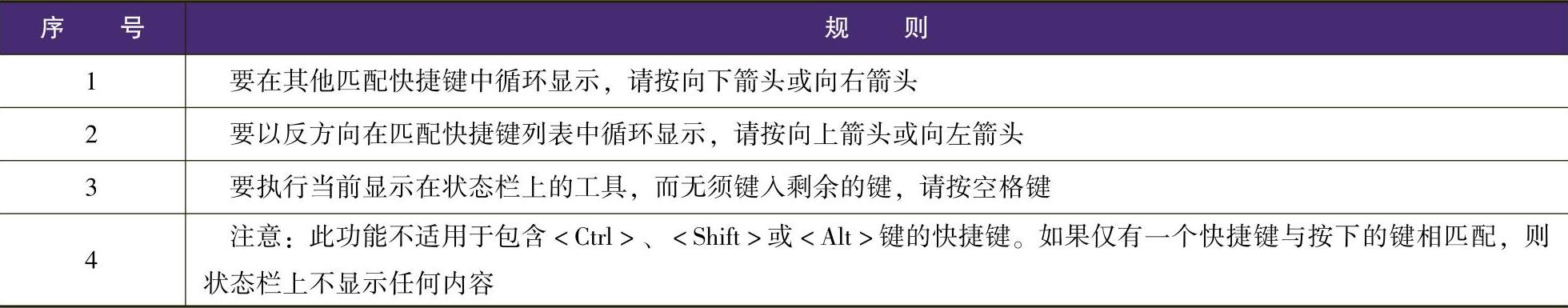

表4-2 快捷键规则（二）

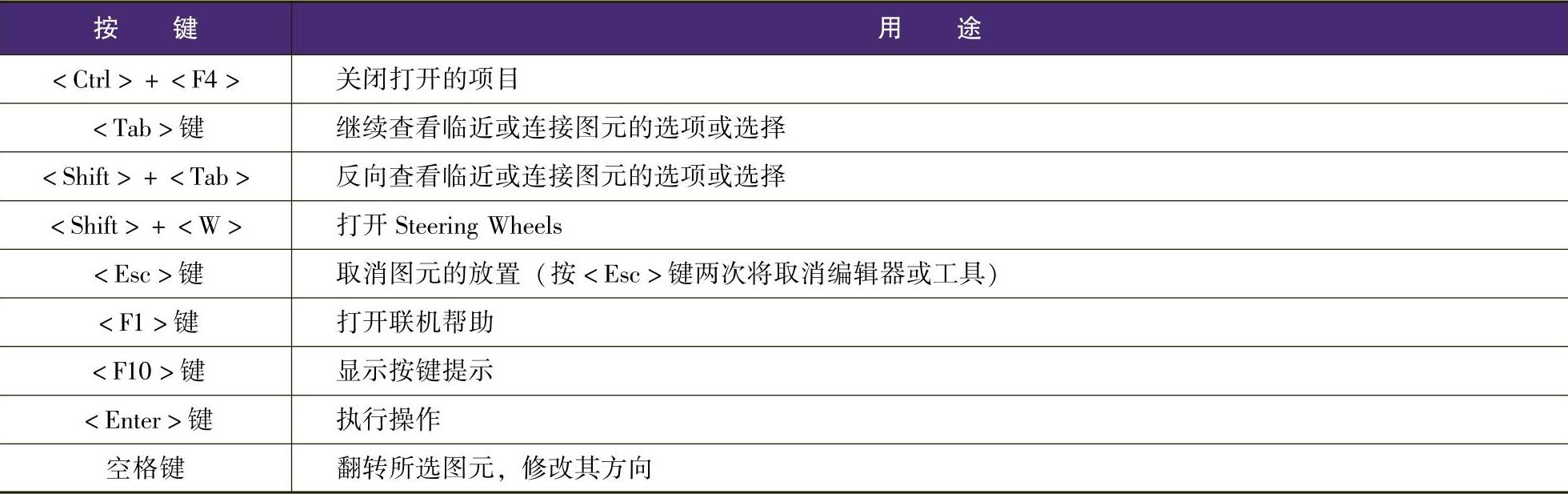

表4-3 保留的键的用途

2）在点的其他属性上添加参数并测试这些参数变化后的影响结果。

3）绘制一个参照点，更换主体，并以参照点为主体，在它的三个平面上添加模型线，然后修改它

的旋转角度，带动这些模型线一起旋转。
