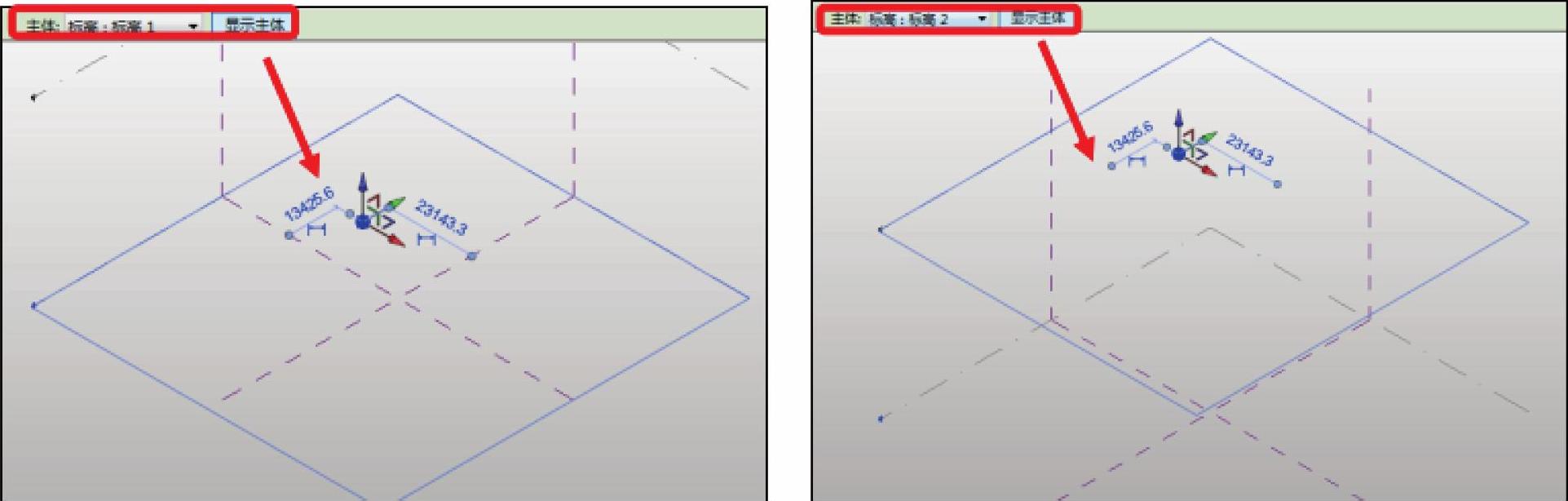

1）在概念体量环境中，标高、参照平面中心（前/后）和参照平面中心（左/右）都可以作为参照点的主体。选中已经放置的参照点以后，也可以在“主体”下拉列表里直接切换其主体，如图4-13所示。需要注意的是，这种方式只能切换与所处平面相平行的其他平面。

图4-13

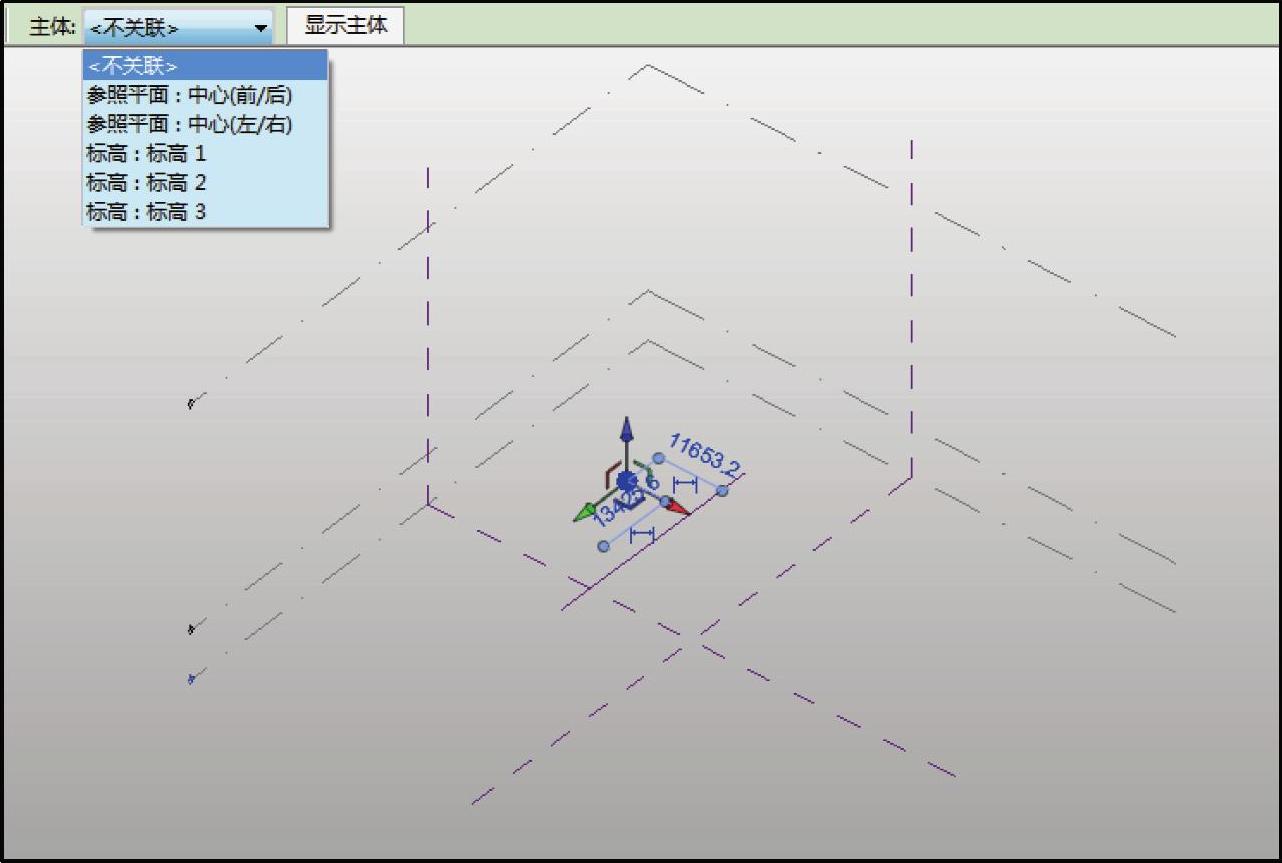

2）绘制一条参照线，设置它所携带的水平面为工作平面，放置一个参照点。选中该参照点，在“主体”的下拉列表里面，选择“不关联”后，再次打开下拉列表，如图4-14所示。列表中可供选择的主体的数量已经发生了变化，之前不在列表里的另外两个垂直的参照平面（参照平面中心前/后和参照平面中心左/右）已经出现了，如图4-15所示。

图4-14

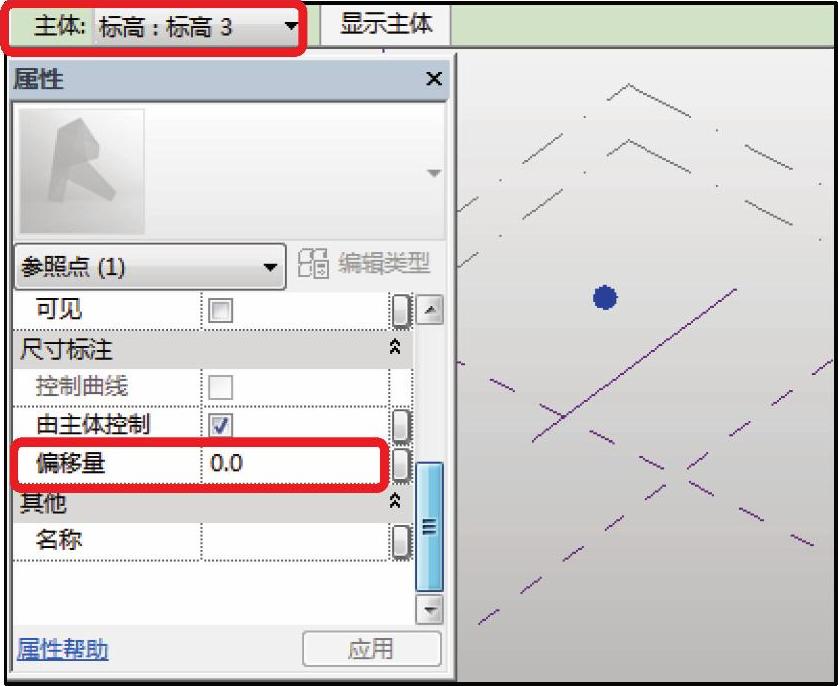

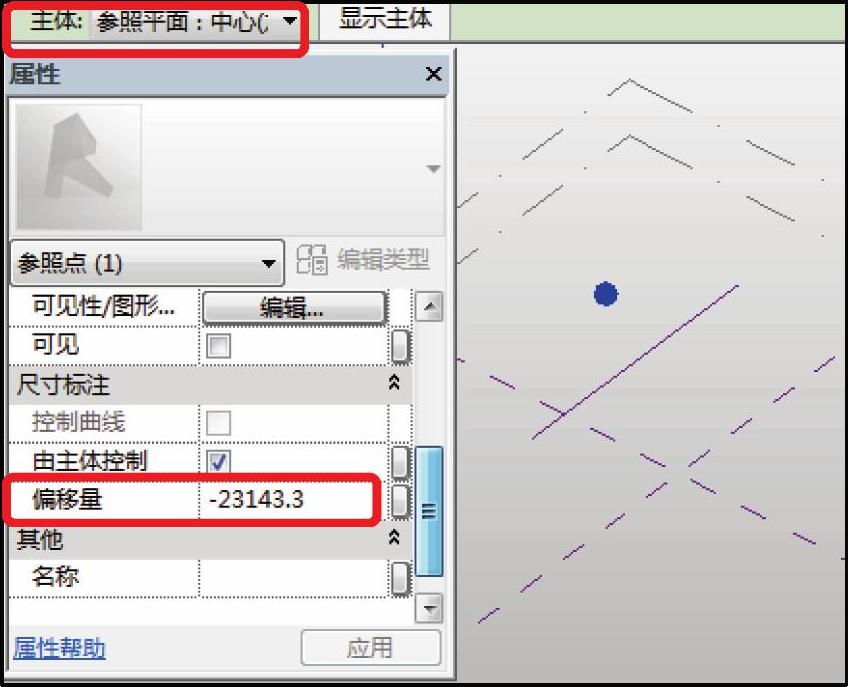

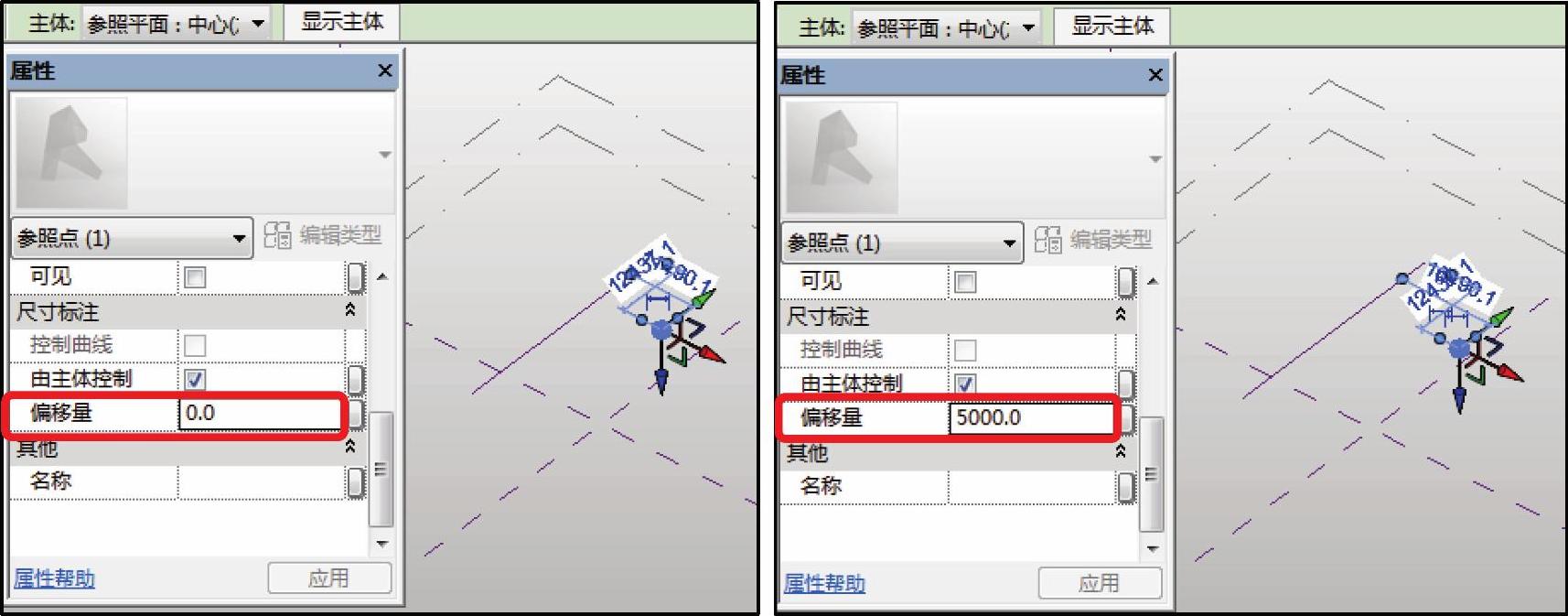

3）从中选择一个参照平面作为参照点的新主体，注意观察这个参照点的偏移属性，刚刚还是0的数字（图4-16），现在已经有新的数字了，如图4-17所示，这就是参照点到新主体平面的距离，把这个数字分别改为0和5000，如图4-18所示，观察参照点的变化。

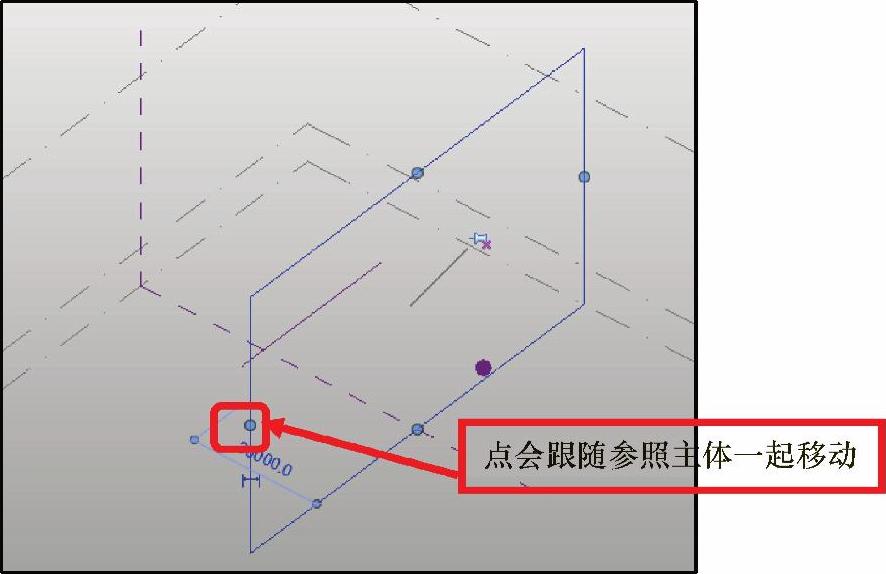

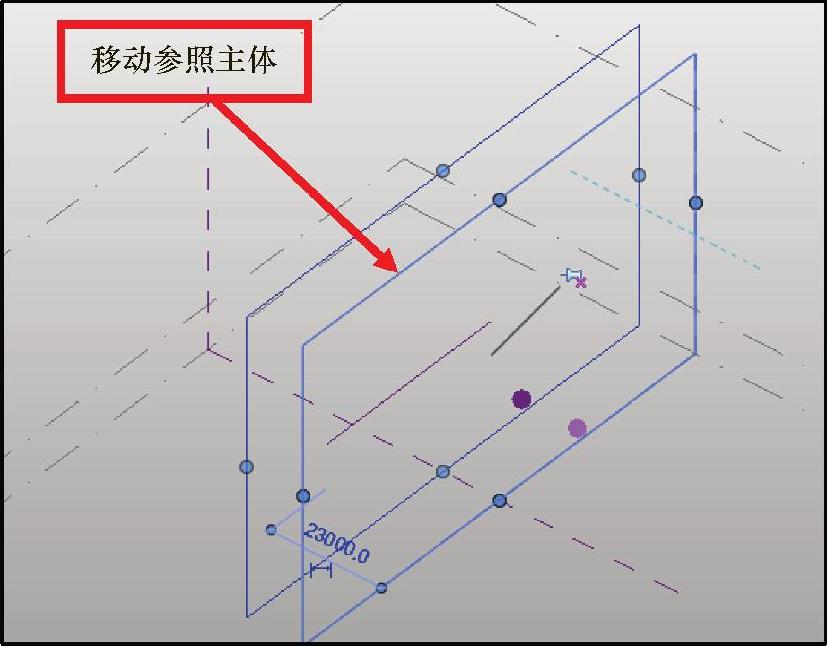

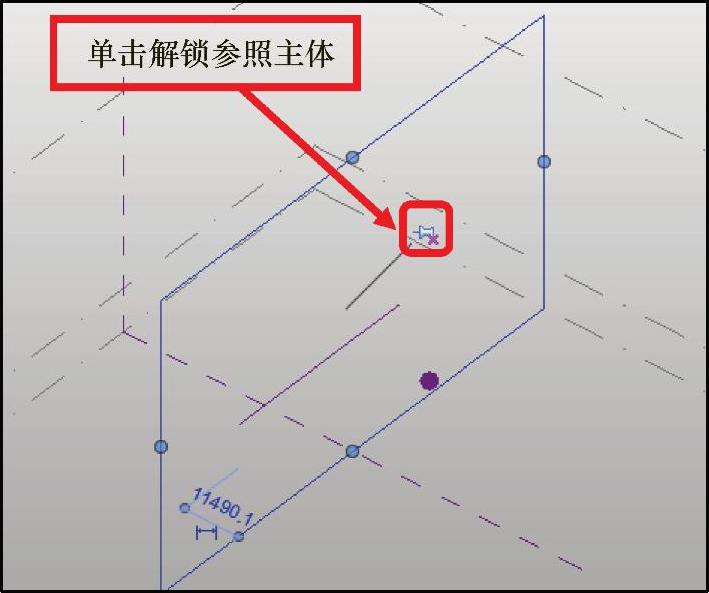

我们看到，在更换了新主体以后，参照点的位置是没有变化的，如图4-19所示，但是它的“偏移量”发生了变化，如图4-20所示。解锁作为新主体的参照平面，移动它，会带动点一起移动，如图4-21所示。对于移动之前的主体中的那条参照线，参照点不会同它一起移动。

可以在选中参照点后单击选项栏的“显示主体”，此时主体会显示为一块淡蓝色的半透明区域。可以在主体下拉列表里更换参照点的主体，也可以转为不关联，从而进行更灵活的更换。

图4-15

图4-16

(www.daowen.com)

图4-17

图4-18

图4-19

图4-20

图4-21

作为对比，可以绘制两条参照线，在其中的一条上面以“在面上绘制”的方式添加一个参照点，选中这个参照点，单击“拾取新主体”，再单击另外一条参照线，会看到参照点按照单击的位置移动过去。这种更换主体的结果与刚才的有明显的不同。原因是，一个是与工作平面有关的，一个是与图元自身几何形状有关的。

4）选中以参照平面为主体的参照点，观察“属性”栏，如果在某个属性的右侧位置有方块形状的小按钮（图4-22），那么这个属性就是可以加参数的。单击其中任意一个小按钮，打开“关联族参数”对话框，如图4-23所示。其中的内容，之后会详细讲解。

例如，如果想为参照点的“翻转”属性添加参数，就单击“翻转”复选框后面的小按钮。打开“关联族参数”对话框以后，单击“添加参数”按钮，会自动弹出“参数属性”的对话框，在这里可以进行该参数的设置，如图4-24所示。

5）选中参照点，在左侧“属性”栏中设置参照点自带的参照平面的显示情况，单击“显示参照平面”右侧的下拉列表，发现只能手动选择，并没有参数，如图4-25所示。
