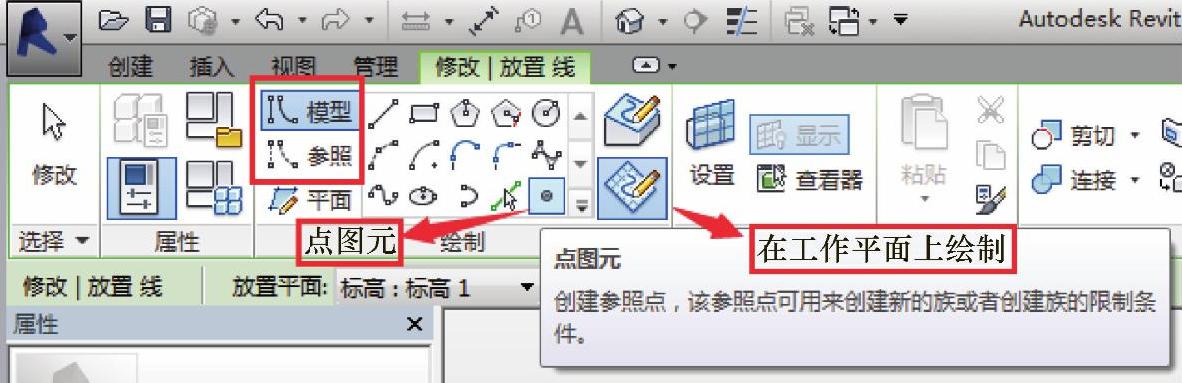

1）初始界面是默认的三维视图，观察菜单栏，可以看到“点图元”的位置在“创建”选项卡的“绘制”面板里。在左侧的“模型”和“参照”分组下，都有“点图元”的命令，需要注意的是，不管是在“模型”分组还是在“参照”分组，该命令所创建的都是同样的参照点，如图4-1所示。单击“点图元”，同时确认“在工作平面上绘制”，把光标移到绘图区域以后，先观察选项栏，会看到当前放置平面是“标高：标高1”，绘图区域里标高1的周围边界线已经转为蓝色高亮加粗显示，表示所放置的参照点将会以标高1为主体，如图4-2所示。在绘图区域单击即可放置一个参照点。默认的放置方式是连续放置，所以如果再单击一次，就会放置第二个参照点，这里请放置两个。

图4-1

图4-2

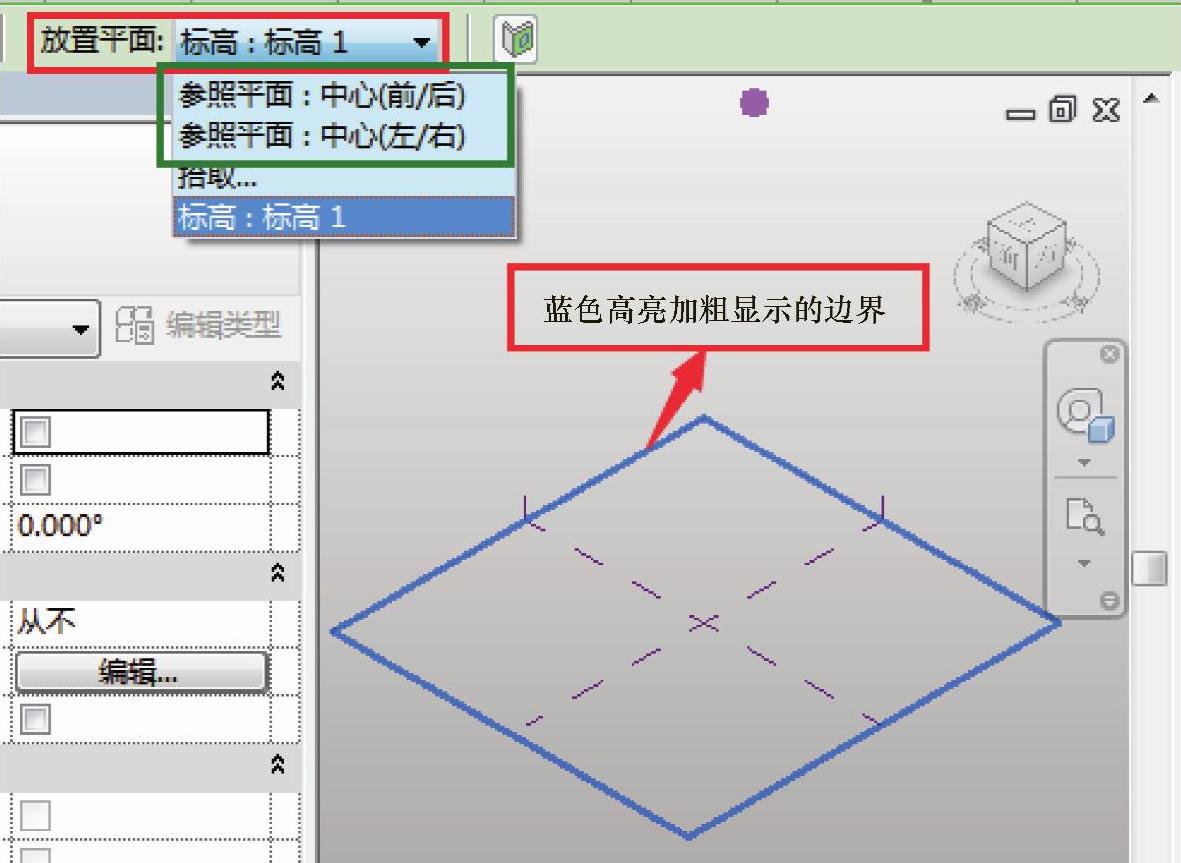

在选项栏中单击“放置平面”的下拉箭头，从中选择“中心（前/后）”或者“中心（左/右）”，再放置两个参照点，按＜Esc＞键退出“点图元”命令。使用鼠标中键和＜Shift＞键，旋转当前的三维视图，观察这些参照点的位置，它们分别位于放置时所选择的平面上。(www.daowen.com)

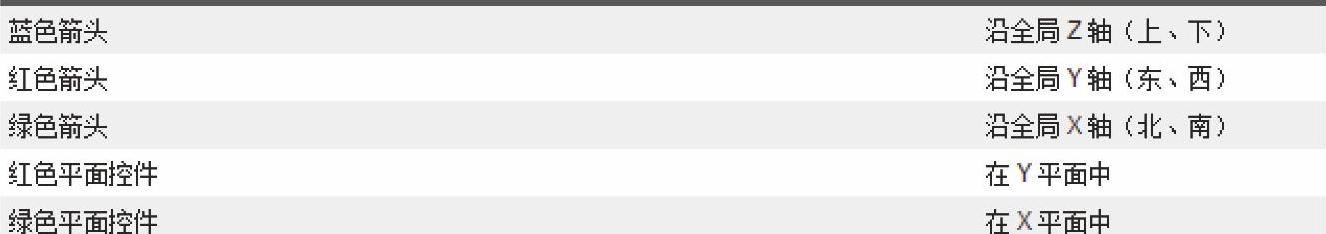

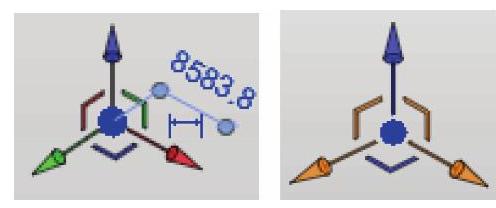

2）单击鼠标左键，选中其中的任意一个参照点，使用鼠标中键和＜Shift＞键，旋转当前的三维视图到合适的位置上，会显示如图4-3所示的6个三维控件，箭头控件和角度形状控件各3个。箭头指示轴线方向，平面控件可以在选定平面内移动，这些控件的含义如图4-4所示。

图4-3

图4-4
